Nyomtatott áramköri kapocs, névleges áram: 76 A, méretezési feszültség (III/2): 1000 V, névleges keresztmetszet: 16 mm2, potenciálok száma: 3, sorok száma: 1, pólusszám soronként: 3, cikkcsalád: MKDSP 10HV, raszterméret: 12,7 mm, csatlakozási mód: Csavaros csatlakozás húzóhüvellyel, csavarhozzáférési forma: L Hosszanti rés, szerelés: Hullámforrasztás, csatlakozási irány vezeték/NYÁK: 0 °, szín: zöld, Lábkiosztás: Lineáris lábkiosztás, Lábhossz: [P]: 5 mm, potenciálonkénti forrasztócsúcsok száma: 2, csomagolás módja: kartondobozba csomagolva. A termék különböző pólusszámokkal sorolható!
| Terméktípus | Nyomtatott áramköri kapocs |
| Termékcsalád | MKDSP 10HV |
| Termékcsalád | COMBICON Terminals L |
| Kialakítás | Sorolható NYÁK sorkapocs |
| Pólusszám | 3 |
| Raszterméret | 12,7 mm |
| Csatlakozások száma | 3 |
| Sorok száma | 1 |
| Potenciálok száma | 3 |
| Lábelrendezés | Lineáris lábkiosztás |
| A potenciálonkénti forrasztócsúcsok száma | 2 |
| Tulajdonságok | |
| IN névleges áramerősség | 76 A |
| UN névleges feszültség | 1000 V |
| Méretezési feszültség (III/3) | 1000 V |
| Méretezési lökőfeszültség (III/3) | 8 kV |
| Méretezési feszültség (III/2) | 1000 V |
| Méretezési lökőfeszültség (III/2) | 8 kV |
| Méretezési feszültség (II/2) | 1000 V |
| Méretezési lökőfeszültség (II/2) | 6 kV |
| Csatlakozástechnika | |
| Kialakítás | Sorolható NYÁK sorkapocs |
| Névleges keresztmetszet | 16 mm² |
| Vezetékcsatlakozás | |
| Csatlakozási mód | Csavaros csatlakozás húzóhüvellyel |
| Merev vezető keresztmetszete | 0,5 mm² ... 16 mm² |
| Hajlékony vezető keresztmetszete | 0,5 mm² ... 16 mm² |
| Vezető-keresztmetszet AWG | 20 ... 6 |
| Hajlékony vezeték-keresztmetszet, érvéghüvellyel, szigetelőgallér nélkül | 0,5 mm² ... 16 mm² |
| Hajlékony vezeték-keresztmetszet, érvéghüvellyel, szigetelőgallérral | 0,5 mm² ... 16 mm² |
| 2 azonos keresztmetszetű merev vezető | 0,5 mm² ... 4 mm² |
| 2 azonos keresztmetszetű hajlékony vezető | 0,5 mm² ... 4 mm² |
| 2 azonos keresztmetszetű hajlékony vezető szigetelőgallér nélküli érvéghüvellyel | 0,5 mm² ... 2,5 mm² |
| 2 azonos keresztmetszetű hajlékony vezető szigetelőgalléros TWIN érvéghüvellyel | 0,5 mm² ... 6 mm² |
| Csupaszolási hossz | 10 mm |
| Csavarfej befogása | Hosszanti rés (L) |
| Meghúzási nyomaték | 1,2 Nm ... 1,5 Nm |
| Szerelési mód | Hullámforrasztás |
| Lábelrendezés | Lineáris lábkiosztás |
| Anyagadatok - kapcsolat | |
| Megjegyzés | Megfelel a WEEE/RoHS előírásainak, whisker-mentes az IEC 60068-2-82/JEDEC JESD 201 szerint |
| Érintkező anyaga | Cu-ötvözet |
| Felszín minősége | galvanikusan ónozott |
| A csatlakozási pont fémfelülete (fedőréteg) | Cink (5 - 7 µm Sn) |
| A csatlakozási pont fémfelülete (köztes réteg) | Nikkel (2 - 3 µm Ni) |
| A forrasztható rész fémfelülete (fedőréteg) | Cink (5 - 7 µm Sn) |
| A forrasztható rész fémfelülete (köztes réteg) | Nikkel (2 - 3 µm Ni) |
| Anyagadatok - készülékház | |
| Szín (Ház) | zöld (6021) |
| Szigetelőanyag | PA |
| Szigetelőanyag csoport | I |
| CTI az IEC 60112 szabvány szerint | 600 |
| Éghetőségi osztály az UL 94 szerint | V0 |
| GWFI izzódrótos lobbanékonysági szám az EN 60695-2-12 szabvány szerint | 850 |
| GWIT izzódrótos gyulladási hőmérséklet az EN 60695-2-13 szabvány szerint | 775 |
| Az EN 60695-10-2 szabvány szerinti golyós nyomásvizsgálat hőmérséklete | 125 °C |

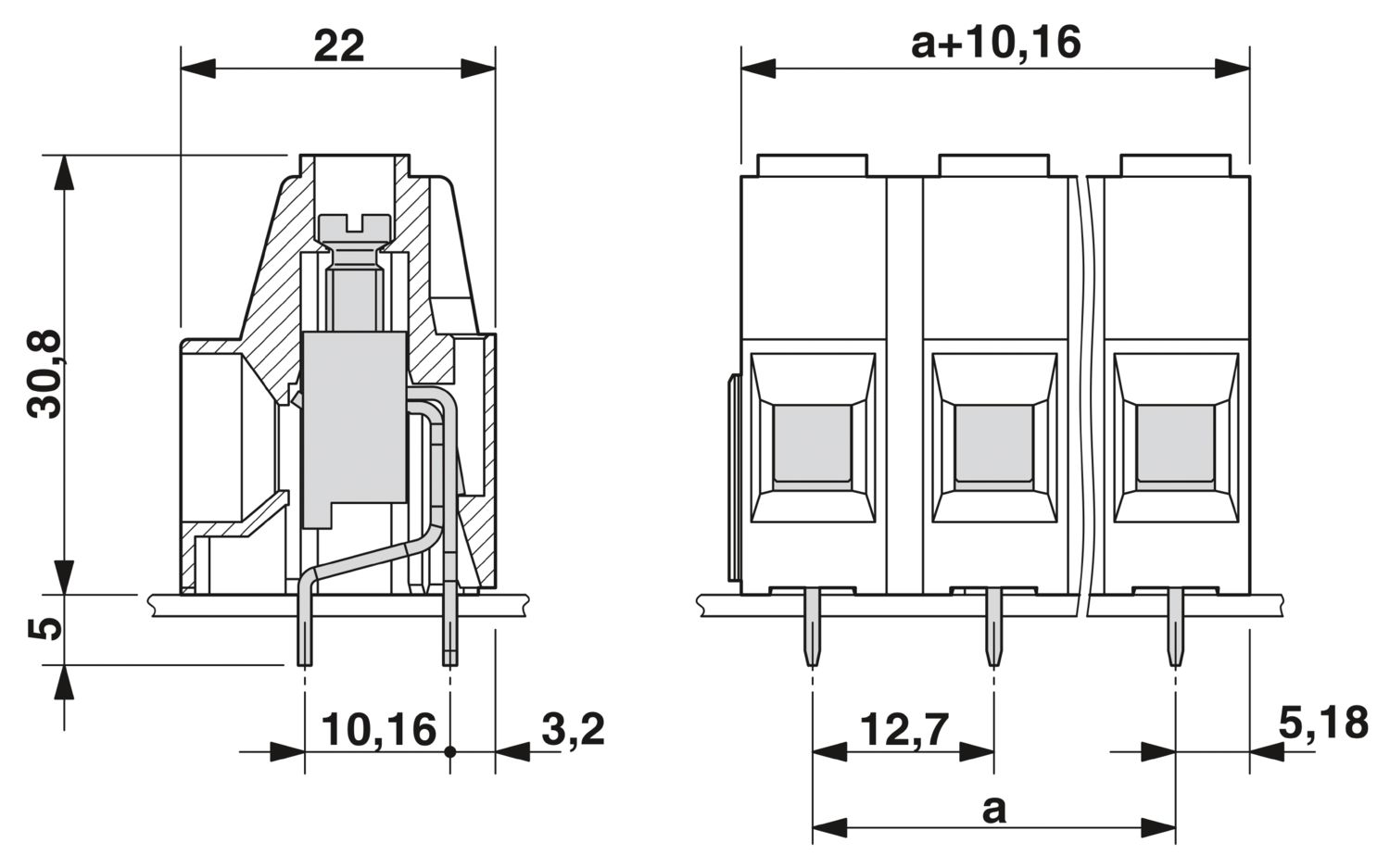

| Méretrajz |
|
| Raszterméret | 12,7 mm |
| Szélesség [w] | 35,56 mm |
| Magasság [h] | 35,8 mm |
| Hossz [l] | 22 mm |
| Beépítési magasság | 30,8 mm |
| Forrasztócsap hossza, [P] | 5 mm |
| Csapméretek | 1 x 0,9 mm |

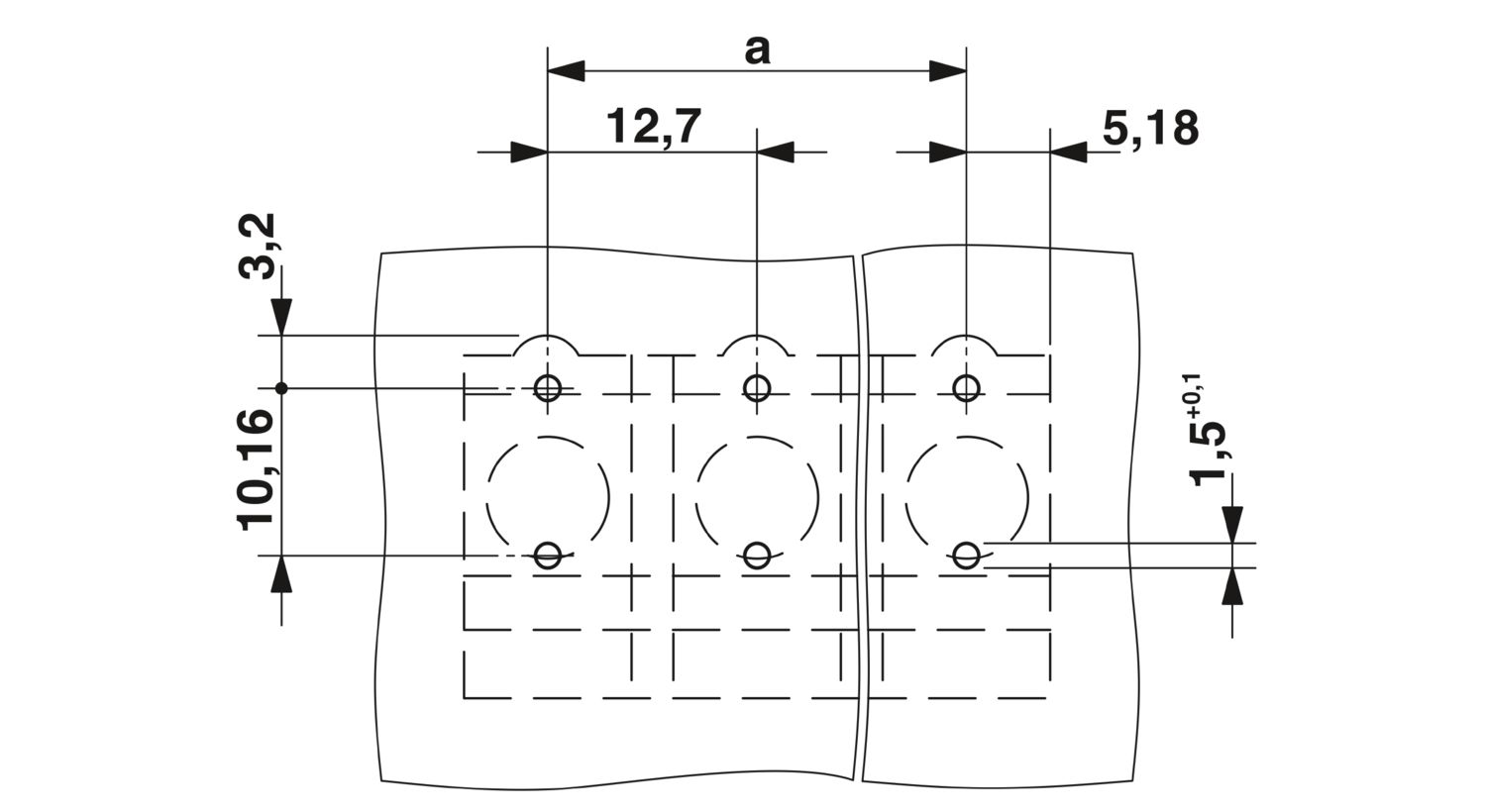

| NYÁK-kialakítás | |
| Furatlyuk átmérője | 1,5 mm |
| Vezetéksérülés és -lazulás vizsgálata | |
| Vizsgálati specifikáció | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Eredmény | A vizsgálaton megfelelt |
| Húzásvizsgálat | |
| Vizsgálati specifikáció | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Vezeték-keresztmetszet/vezetéktípus/húzóerő előírt érték / tényleges érték | 0,5 mm² / tömör / > 30 N |
| 0,5 mm² / hajlékony / > 30 N | |
| 16 mm² / tömör / > 100 N | |
| 10 mm² / hajlékony / > 90 N | |
| Forgatónyomaték-vizsgálat | |
| Vizsgálati specifikáció | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Melegedésvizsgálat | |
| Vizsgálati specifikáció | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Melegedésvizsgálatra vonatkozó követelmény | Hőmérséklet-emelkedés ≤ 45 K |
| Szigetelési ellenállás | |
| Vizsgálati specifikáció | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Szomszédos pólusok közötti szigetelési ellenállás | 109 Ω |
| Átütési távolságok és kúszóutak | | |
| Vizsgálati specifikáció | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Szigetelőanyag csoport | I |
| Kúszóáram-szilárdság, (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Névleges szigetelési feszültség (III/3) | 1000 V |
| Méretezési lökőfeszültség (III/3) | 8 kV |
| a levegőszakasz legkisebb értéke - inhomogén mező (III/3) | 8 mm |
| a kúszóút legkisebb értéke (III/3) | 12,5 mm |
| Névleges szigetelési feszültség (III/2) | 1000 V |
| Méretezési lökőfeszültség (III/2) | 8 kV |
| a levegőszakasz legkisebb értéke - inhomogén mező (III/2) | 8 mm |
| a kúszóút legkisebb értéke (III/2) | 8 mm |
| Névleges szigetelési feszültség (II/2) | 1000 V |
| Méretezési lökőfeszültség (II/2) | 6 kV |
| a levegőszakasz legkisebb értéke - inhomogén mező (II/2) | 5,5 mm |
| a kúszóút legkisebb értéke (II/2) | 5,5 mm |
| Rezgésvizsgálat | |
| Vizsgálati specifikáció | DIN EN 60068-2-6:1996-05 |
| Frekvencia | 10 - 150 - 10 Hz |
| Sweepelés sebessége | 1 oktáv/perc |
| Amplitúdó | 0,35 mm (10 Hz ... 60,1 Hz) |
| Gyorsulás | 5g (60,1 Hz ... 150 Hz) |
| Vizsgálati időtartam tengelyenként | 2,5 h |
| Vizsgálati irányok | X-, Y- és Z-tengely |
| Izzószálas vizsgálat | |
| Vizsgálati specifikáció | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Hőmérséklet | 850 °C |
| Hatástartam | 5 s |
| Környezeti feltételek | |
| Környezeti hőmérséklet (üzemi) | -40 °C ... 100 °C (Az áramterhelhetőségi / csökkenési görbétől függően) |
| Környezeti hőmérséklet (tárolás/szállítás) | -40 °C ... 70 °C |
| Relatív légnedvesség (tárolás/szállítás) | 30 % ... 70 % |
| Környezeti hőmérséklet (szerelés) | -5 °C ... 100 °C |
| Csomagolás módja | kartondobozba csomagolva |
| Névleges feszültség UN: | Névleges áram IN | Keresztmetszet AWG | Keresztmetszet mm2 | |
|---|---|---|---|---|
| Felhasználói csoport B | ||||
| 600 V | 60 A | 20 - 6 | ||
| Felhasználói csoport C | ||||
| 600 V | 60 A | 20 - 6 | ||
| Névleges feszültség UN: | Névleges áram IN | Keresztmetszet AWG | Keresztmetszet mm2 | |
|---|---|---|---|---|
| 1000 V | 76 A | 0,2 - 16 |
