A modul Axioline F állomásokon belüli alkalmazáshoz készült. Analóg feszültség- és áramjelek kijelzésére szolgál.

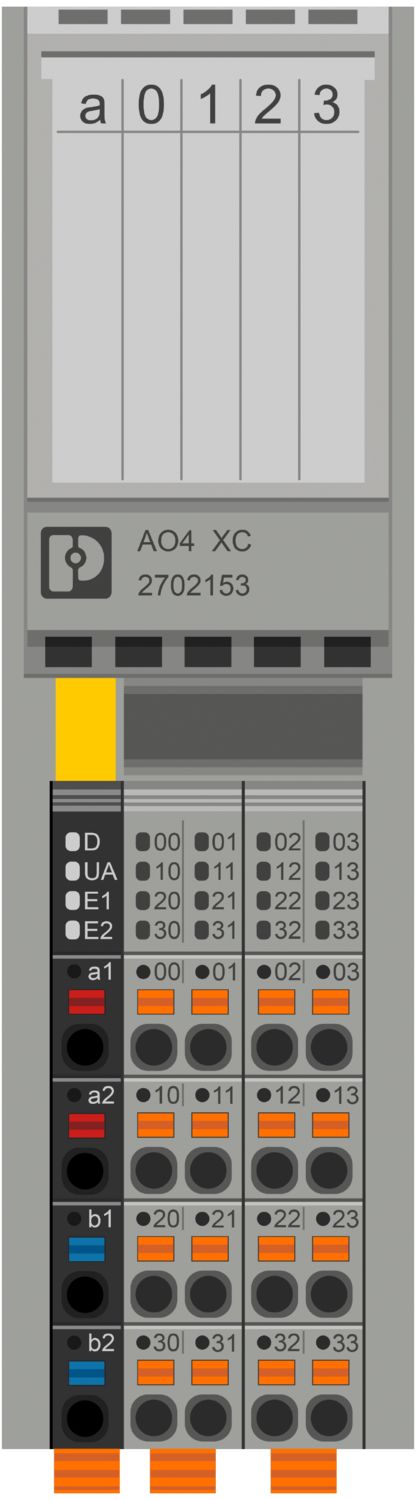

AXL F AO4 XC 1H
-
Analóg modul
2702153
Axioline F, Analóg kimeneti modul, Analóg kimenetek: 4, 0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 mA ... 20 mA, 4 mA ... 20 mA, csatlakozástechnika: 2 vezetékes, átviteli sebesség a lokális buszon: 100 MBit/s, Szélsőséges feltételekhez való változatok, védettség: IP20, busz aljzatmodullal és Axioline F csatlakozókkal együtt
Ingyenes letöltés.
Letöltések
Termékrészletek
| Méretrajz |
|
| Szélesség | 35 mm |
| Magasság | 126,1 mm |
| Mélység | 54 mm |
| Megjegyzés a méretadatokhoz | A mélység a TH 35-7.5 (EN 60715 szerint) kalapsín alkalmazásakor érvényes. |
| Megjegyzés az alkalmazásról | |
| Alkalmazási útmutató | Csak ipari alkalmazásra |
| Axioline F Lokalbus | |
| Interfészek száma | 2 |
| Csatlakozási mód | Busz-aljzatmodul |
| Átviteli sebesség | 100 MBit/s |
| Modul | |
| Beviteli címtartomány | 8 Byte |
| Kiadási címtartomány | 8 Byte |
| Paraméteradatok szükségessége | 14 Byte |
| Konfigurációs adatszükséglet | 7 Byte |
| Analóg: | |
| Kimenet megnevezése | Analóg kimenetek |
| Csatlakozási mód | Direkt rugós csatlakozás |
| Csatlakozástechnika | 2 vezetékes |
| Megjegyzés a csatlakozástechnikához | árnyékolt, sodrott érpár |
| Kimenetek száma | 4 |
| D/A átalakító felbontása | 16 Bit |
| Védőkapcsolás | Zárlatvédelem, túlterhelés-védelem; elektronikus |
| Tranziensek elleni védelem; Szuppresszordióda | |
| Adatformátumok | IB IL, S7-kompatibilis |
| Kimeneti érték ábrázolása | 16 bit (15 bit + előjel) |
| Folyamatadatok frissítése | 140 µs |
| Kimeneti jel áram | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Áramkimenet terhelés/kimeneti terhelés | ≤ 500 Ω |
| Analóg feszültségjel | 0 V ... 5 V |
| -5 V ... 5 V | |
| 0 V ... 10 V | |
| -10 V ... 10 V | |
| Terhelés/kimeneti terhelés feszültségkimenet | ≥ 1 kΩ |
| Terméktípus | I/O Komponensek |
| Termékcsalád | Axioline F |
| Kialakítás | blokk-moduláris |
| Beépítési pozíció | tetszőleges (nincs hőmérsékletfüggő csökkenés (derating)) |
| Szállítási terjedelem | busz aljzatmodullal és Axioline F csatlakozókkal együtt |
| Különleges tulajdonságai | Szélsőséges feltételekhez való változatok |
| Szigetelési tulajdonságok | |
| Túlfeszültség-kategória | II (IEC 60664-1, EN 60664-1) |
| Szennyeződési fok | 2 (IEC 60664-1, EN 60664-1) |
| Maximális veszteségi teljesítmény névleges körülmények közt | 3,4 W |
| Potenciálok: Az Axioline F lokális busz tápellátása (UBus) | |
| Tápfeszültség | 5 V DC (buszfoglalat modulon keresztül) |
| Áramfelvétel | max. 150 mA |
| típ. 120 mA | |
| Potenciálok: Betáplálás analóg modulok számára (UA) | |
| Tápfeszültség | 24 V DC |
| Tápfeszültség tartomány | 19,2 V DC ... 30 V DC (az összes tűréssel együtt, hullámossággal együtt) |
| Áramfelvétel | max. 125 mA (4 áramcsatorna, 24 mA kimenet, 500 Ω terhelés) |
| típ. 60 mA (4 feszültségcsatorna, 10 V kimenet) | |
| max. 85 mA (4 feszültségcsatorna, 10 V kimenet) | |
| max. 110 mA (4 áramcsatorna, 20 mA kimenet, 500 Ω terhelés) | |
| Védőkapcsolás | Túlfeszültség-védelem; elektronikus (35 V, 0,5 s) |
| Polaritásvédelem; polaritásvédelmi dióda | |
| Tranziensek elleni védelem; Szuppresszordióda | |
| A feszültségtartományok galvanikus leválasztása/szigetelése | |
| Vizsgálófeszültség: A helyi busz 5 V-os tápellátása (UBus) / 24 V-os tápellátás (perifériák) | 500 V AC, 50 Hz, 1 min |
| Vizsgálófeszültség: A helyi busz (UBus) / analóg be- és kimenetek 5 V-os tápellátása | 500 V AC, 50 Hz, 1 min |
| Vizsgálófeszültség: A helyi busz 5 V-os tápellátása (UBus) / üzemi földelő | 500 V AC, 50 Hz, 1 min |
| Vizsgálófeszültség: 24 V-os ellátás (periféria) / analóg kimenetek | 500 V AC, 50 Hz, 1 min |
| Vizsgálófeszültség: 24 V-os táplálás (periféria) / működési földelés | 500 V AC, 50 Hz, 1 min |
| Vizsgálófeszültség: Analóg kimenetek / üzemi földelő | 500 V AC, 50 Hz, 1 min |
| Csatlakozástechnika | |
| Megnevezés csatlakozás | Axioline F dugasz |
| Útmutató a csatlakozási módhoz | Tartsa be az "Axioline F: Rendszer és telepítés" című felhasználói kézikönyvben a vezeték-keresztmetszetekre vonatkozó utasításokat. |
| Vezetékcsatlakozás | |
| Csatlakozási mód | Direkt rugós csatlakozás |
| Merev vezető keresztmetszete | 0,2 mm² ... 1,5 mm² |
| Hajlékony vezető keresztmetszete | 0,2 mm² ... 1,5 mm² |
| Vezető-keresztmetszet AWG | 24 ... 16 |
| Csupaszolási hossz | 8 mm |
| Axioline F dugasz | |
| Csatlakozási mód | Direkt rugós csatlakozás |
| Útmutató a csatlakozási módhoz | Tartsa be az "Axioline F: Rendszer és telepítés" című felhasználói kézikönyvben a vezeték-keresztmetszetekre vonatkozó utasításokat. |
| Merev vezető keresztmetszete | 0,2 mm² ... 1,5 mm² |
| Hajlékony vezető keresztmetszete | 0,2 mm² ... 1,5 mm² |
| Vezeték-keresztmetszet (AWG) | 24 ... 16 |
| Csupaszolási hossz | 8 mm |
| Környezeti feltételek | |
| Környezeti hõmérséklet (üzemi) | -25 °C ... 60 °C (Standard, alkalmazások UL tanúsítvánnyal, alkalmazás a 2-es zónájú robbanásveszélyes területen) |
| -40 °C ... 70 °C (Bővített, lásd az adatlap "Sikeresen tesztelve: alkalmazás szélsőséges környezeti feltételek között" című fejezetét.) | |
| Védettség | IP20 |
| Légnyomás (üzemeléskor) | 70 kPa ... 106 kPa (tengerszint felett 3000 m-ig) |
| Légnyomás (tárolás/szállítás) | 70 kPa ... 106 kPa (tengerszint felett 3000 m-ig) |
| Környezeti hőmérséklet (tárolás/szállítás) | -40 °C ... 85 °C |
| Megengedett páratartalom (üzemben) | 5 % ... 95 % (lecsapódás nélkül) |
| Megengedett páratartalom (tárolás/szállítás) | 5 % ... 95 % (lecsapódás nélkül) |
| Védelmi osztály | III (IEC 61140, EN 61140, VDE 0140-1) |
| ATEX | |
| Jelölések | II 3 G Ex ec IIC T4 Gc |
| Tanúsítvány | UL 20 ATEX 2441X |
| Szabványhivatkozások | EN IEC 60079-0, EN IEC 60079-7 |
| UKEX | |
| Jelölések | II 3 G Ex ec IIC T4 Gc |
| Tanúsítvány | PxCIMA22UKEX2701949X |
| Szabványhivatkozások | EN IEC 60079-0, EN IEC 60079-7 |
| IECEx | |
| Jelölések | Ex ec IIC T4 Gc |
| Tanúsítvány | IECEx ULD 20.0026X |
| Szabványhivatkozások | IEC 60079-0 Ed. 7, IEC 60079-7 Ed. 5.1 |
| UL, USA / Kanada | |
| Jelölések | cULus |
| Tanúsítvány | E238705 |
| UL Ex, USA / Kanada | |
| Jelölések | Class I, Zone 2, AEx ec IIC T4 |
| Class I, Division 2, Groups A, B, C, D, T4 | |
| Ex ec IIC T4 Gc X | |
| Tanúsítvány | E366272 |
| Szabványhivatkozások | UL 60079-0, Ed. 7 / CSA C22.2 NO. 60079-0, Ed. 4 |
| UL 60079-7, Ed. 5 / CSA C22.2 NO. 60079-7, Ed. 2 | |
| CCC / China-Ex | |
| Jelölések | Ex ec IIC T4 Gc |
| Tanúsítvány | , 2021122309114456 |
| Szabványhivatkozások | GB/T 3836.1-2021, GB/T 3836.3-2021 |
| Szerelési mód | Kalapsínre szerelés |
| Beépítési pozíció | tetszőleges (nincs hőmérsékletfüggő csökkenés (derating)) |
LR
Engedély azonosítója: LR2480202TA-02PRS
Engedély azonosítója: TE/1020/880590/21BSH
Engedély azonosítója: 840RINA
Engedély azonosítója: ELE008423XGcULus Listed
Engedély azonosítója: E238705IECEx
Engedély azonosítója: IECEx ULD 20.0026XATEX
Engedély azonosítója: UL 20 ATEX 2441XcULus Listed
Engedély azonosítója: E366272CCC
Engedély azonosítója: 2021122309114456_CN
Az Ön előnyei
4 analóg kimeneti csatorna választhatóan feszültség- vagy áramjelek csatlakoztatására
Bipoláris feszültségkimenetek, unipoláris áramkimenetek
2 vezetős technikájú aktorok csatlakoztatása
Feszültségtartományok: 0 V ... 10 V, ±10 V, 0 V ... 5 V, ±5 V
Áramtartományok: 0 mA ... 20 mA, 4 mA ... 20 mA
Rövidzárálló kimenetek
Minden tartományban Derating nélkül
Rövid jelemelkedési idők
Nagy terhelések meghajtása
Mentett készülék-típustábla
Szélsőséges környezeti feltételek között alkalmazható
-40 °C ... +70 °C közötti megnövelt hőmérséklet-tartomány (a feltételeket lásd az adatlap "Sikeres tesztelés: alkalmazás szélsőséges környezeti feltételek között" című részében).
Részben lakkozott nyomtatott áramköri lapok
