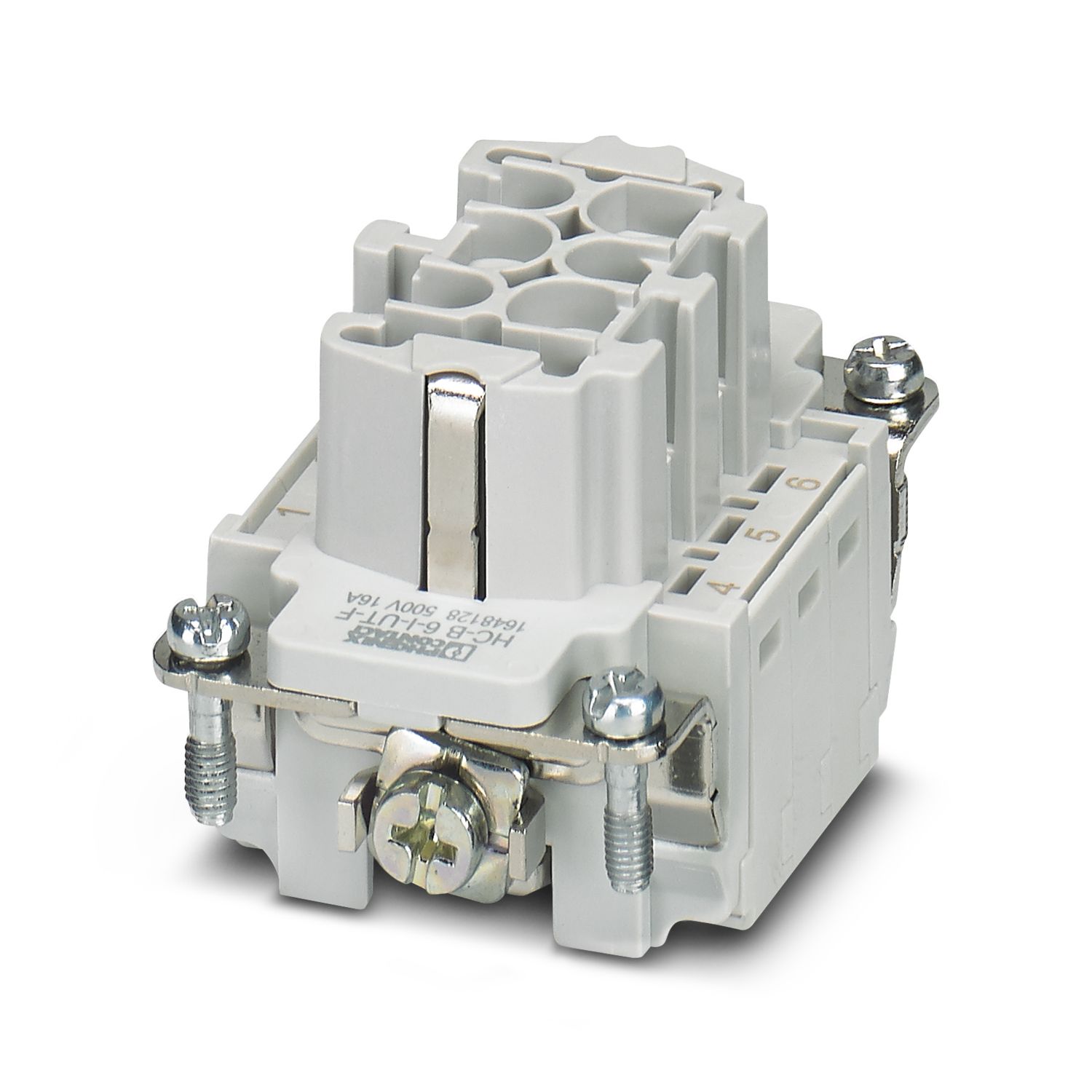

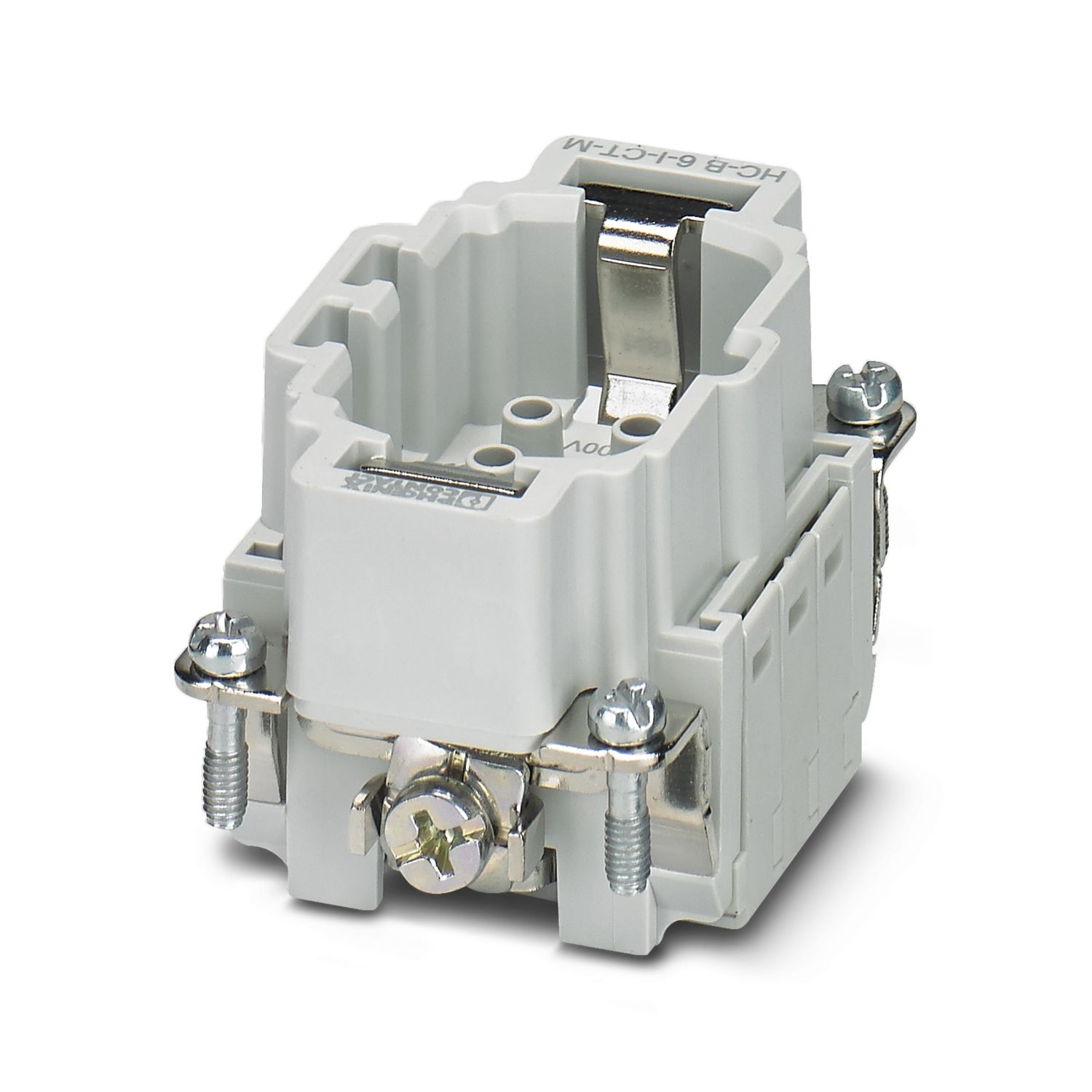

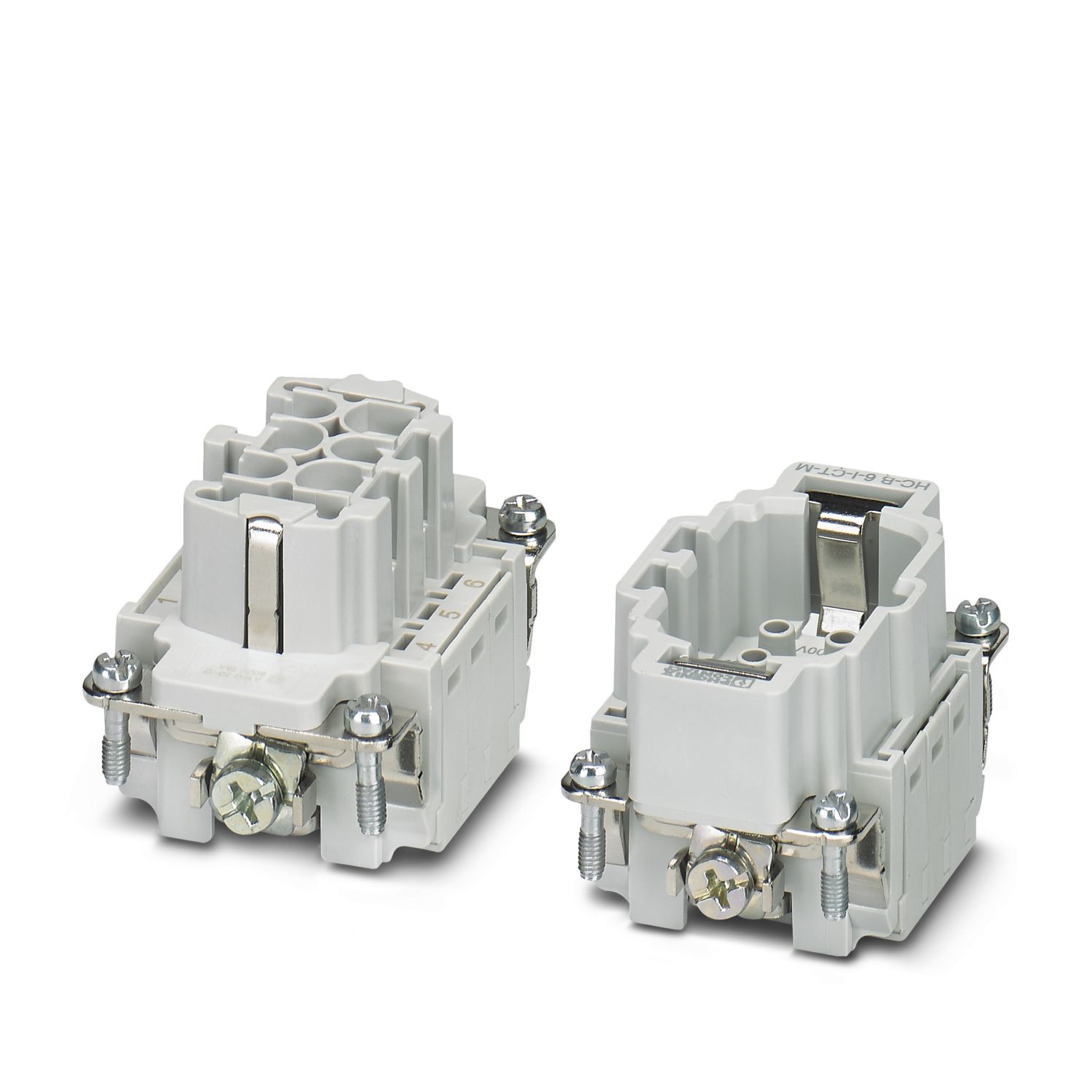

Érintkezőbetét, pólusszám: 6+PE, méret: B6, csatlakozások száma pólusonként: 1, Aljzat, Krimpcsatlakozás, 500 V, 16 A, 0,5 mm2 ... 4 mm2, alkalmazás: Teljesítmény
| Általános adatok | B6 kialakítású HEAVYCON-ADVANCE és HEAVYCON tokozathoz, CK 2,5-ED krimpérintkezők (a krimpérintkezőket nem mellékeljük). |
| Általános adatok | A csatlakozók csak terhelés- és feszültségmentes állapotban működtethetők. |
| Szerelési útmutató | A rendeltetésszerű használat IP54 vagy magasabb védettségű házba szerelést ír elő |
| A krimpérintkezők leszerelése csavarhúzó segítségével történik. A nyílás a csavarhúzó számára a vezetékbevezető nyílás mellett található. |
| Terméktípus | Érintkezőbetét, fix pólusokkal |
| Sorozat | HC-B |
| Alkalmazás | Teljesítmény |
| Kialakítás | B6 |
| Pólusszám | 6 |
| Profil | 6+PE |
| Érintkezőszámozás | 1 - 6 |
| A csatlakozások száma pólusonként | 1 |
| Érintkezőtípus | esztergált |
| Szigetelési tulajdonságok | |
| Túlfeszültség-kategória | III |
| Szennyeződési fok | 3 |

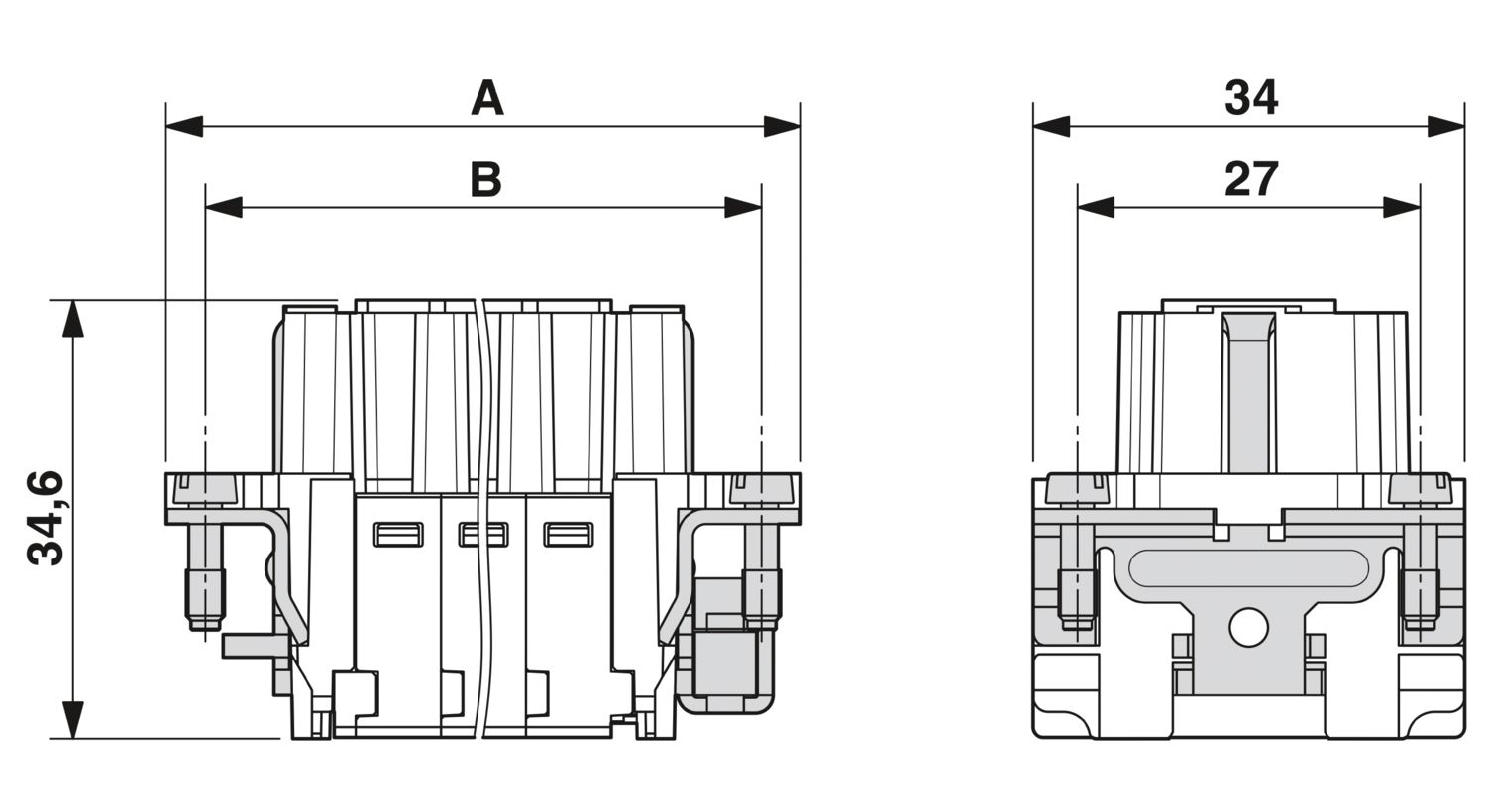

| Méretrajz |
|

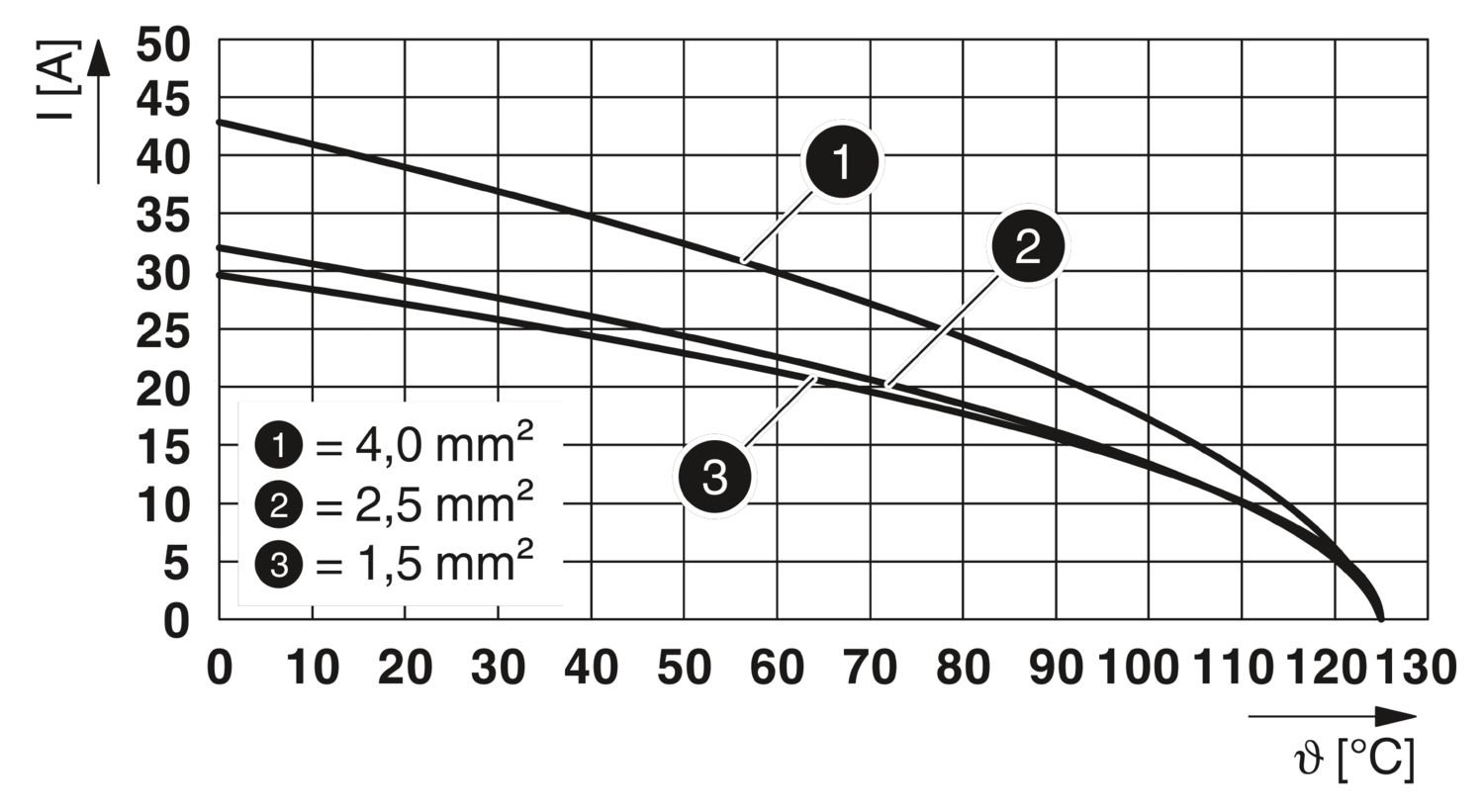

| Szélesség | 34 mm |
| Magasság | 34,6 mm |
| Hossz | 50,5 mm |
| Vízszintes furattávolság | 44 mm |
| Mechanikai adatok | |
| Érintkezőátmérő | 2,5 mm |
| Csatlakozástechnika | |
| Csatlakozástechnika | Krimpcsatlakozás |
| A csatlakozások száma pólusonként | 1 |
| Szabvány szerinti csatlakozás | IEC / EN |
| Vezetékcsatlakozás | |
| Csatlakozási keresztmetszet | 0,5 mm² ... 4 mm² |
| AWG csatlakozási keresztmetszet | 20 ... 12 |
| Meghúzási nyomaték | 0,8 Nm ... 1,2 Nm (PE-csatlakozás) |
| 0,5 Nm ... 0,8 Nm (Rögzítőcsavarok a HEAVYCON házak szereléséhez) | |
| Az egyes erek csupaszolási hossza | 7,5 mm |
| Méretezési feszültség (III/3) | 500 V |
| Méretezési átütési szilárdság | 6 kV |
| Méretezési áram | 16 A |
| SCCR | 5 kA (UL 2237) |
| Mechanikai adatok | |
| Csatlakoztatási ciklus | ≥ 500 |
| Éghetőségi osztály az UL 94 szerint | V0 |
| Érintkező anyaga | Rézötvözet |
| Érintkezőfelület anyaga | Ag (alternatíva: Au) |
| Érintkezőtartó anyaga | PC |
| Szabványok / rendelkezések | PC |
| Környezeti feltételek | |
| Védettség | IP20 |
| Környezeti hõmérséklet (üzemi) | -40 °C ... 125 °C (érintkező-melegedéssel együtt) |
| Építési és vizsgálati előírások | DIN EN 61984 |
| DIN EN 60664 | |
| IEC 60352 | |
| Vizsgálatok | DIN EN 61984 |
| DIN EN 60664 | |
| IEC 60352 | |
| Vizsgálat | |
| Szabványok / rendelkezések | PC: Tűzvédelem kötöttpályás járművekben − R22, R23 és R24-es előírások a DIN EN 45545-2 szerint (Veszélyességi szint HL1 - HL3) |
| Névleges feszültség UN: | Névleges áram IN | Keresztmetszet AWG | Keresztmetszet mm2 | |
|---|---|---|---|---|
| 600 V | 20 A | 20 - 12 |
| Névleges feszültség UN: | Névleges áram IN | Keresztmetszet AWG | Keresztmetszet mm2 | |
|---|---|---|---|---|
| 600 V | 13 A |
| Névleges feszültség UN: | Névleges áram IN | Keresztmetszet AWG | Keresztmetszet mm2 | |
|---|---|---|---|---|
| 600 V | 14 A |
