SAC-3P-P12MS/ 3,0-PUR SH
-
Sensor-/aktuatorkabel
1476806

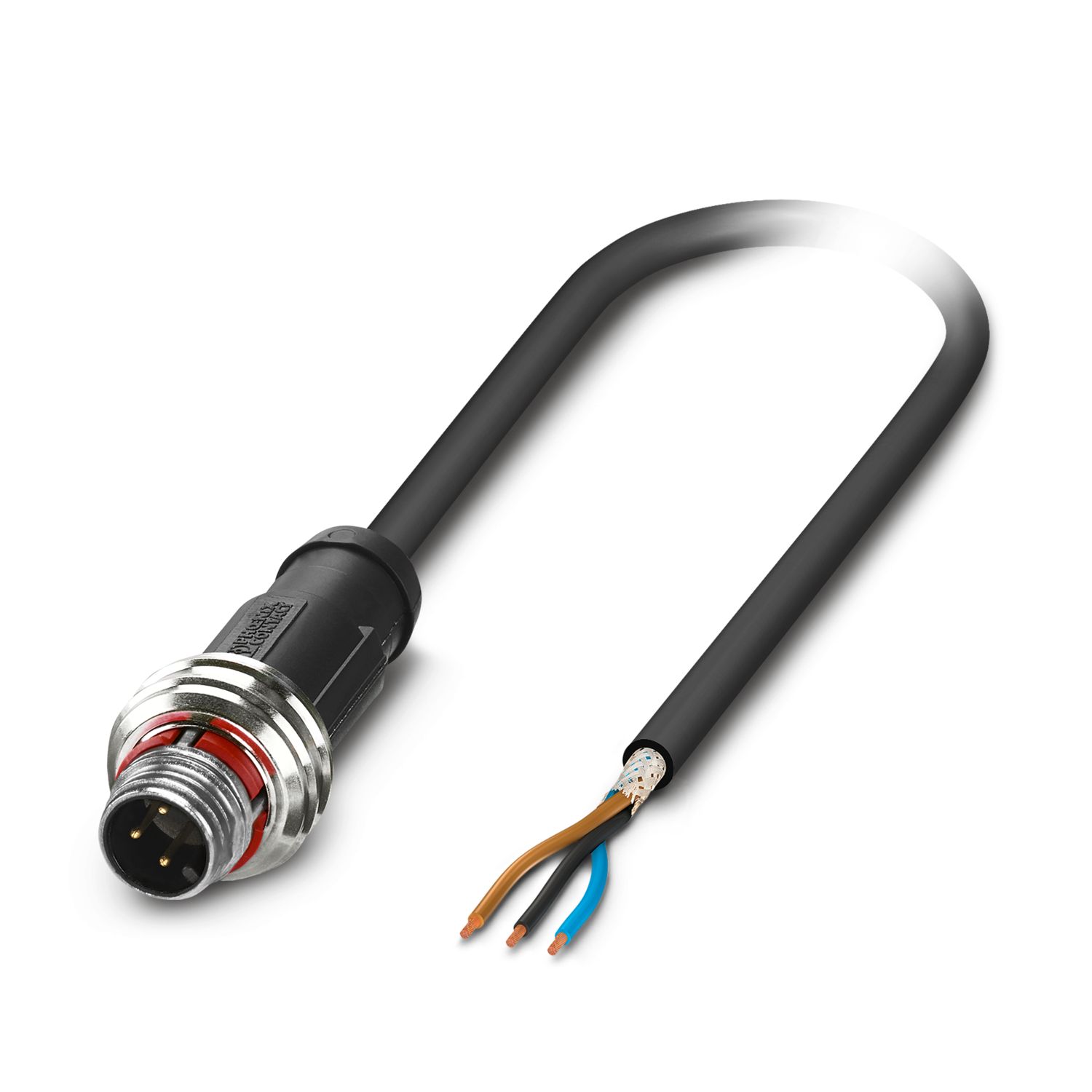

Sensor-/aktuatorkabel, 3-polet, PUR halogenfri, sortgrå RAL 7021, skærmet (Advanced Shielding Technology), Stik lige M12 Push-Pull, kodning: A, til åpen ledningsende, kabellængde: 3 m
Produktdetaljer
| Produkttype | Sensor-/aktuatorkabel |
| Anvendelse | Standard |
| Poltal | 3 |
| Antal kabelafgange | 1 |
| Skærmet | ja |
| Kodning | A |
| Isoleringsegenskaber | |
| Overspændingskategori | II |
| Forureningsgrad | 3 |
| Materiale | PK (Kontaktholder stift) |
| Brændbarhedsklasse efter UL 94 | V0 |
| Isolationsmateriale | TPU, svært antændelig, selvslukkende |
| Materiale kontakt | CuSn |
| Materiale kontaktoverflade | Ni/Au |
| Isolationsmodstand | ≥ 100 MΩ |
| Mærkespænding UN | 48 V AC |
| 60 V DC | |
| Mærkestrøm IN | 4 A |
| Mekaniske data | |
| Stikcykler | ≥ 100 |
| Statusvisning | nej |
| Statusvisning forefindes | nej |
| Ledningstilslutning | |
| Tilspændingsmoment | M12 Push-Pull tilslutningsstik |
| Tilslutning 1 | |
| Konstruktion | Stik lige M12 Push-Pull |
| Poltal | 3 |
| Låsetype | Push-Pull |
| Kodningstype | A |
| Tilslutning 2 | |
| Konstruktion | åpen ledningsende |
| Ledningslængde | 3 m |
| PUR halogenfrit sort [PUR] | |
| Ledningsvægt | 31 kg/km |
| UL AWM Style | 20549 |
| Poltal | 3 |
| Skærmet | ja |
| Kabeltype | PUR halogenfrit sort [PUR] |
| Ledningsopbygning signalledning | 42x 0,10 mm |
| AWG signalledning | 22 |
| Ledningstværsnit | 3x 0,34 mm² (Signalledning) |
| Lederdiameter inklusive isolering | 1,27 mm ±0,02 mm (Signalledning) |
| Udvendig kabeldiameter | 4,65 mm ±0,15 mm |
| Materiale yderkappe | PUR |
| Farve udvendig kappe | sortgrå RAL 7021 |
| Materiale leder | Blank Cu-ledning, isoleret |
| Materiale lederisolation | PP |
| Enkeltleder, farve | brun, blå, sort |
| Vægtykkelse isolering | ≥ 0,21 mm (Lederisolering) |
| ca. 0,50 mm (Kabelkappe) | |
| Samlet kabelføring | 3 ledere længdesnoet |
| Optisk skærmdækning | 80 % |
| Maks. ledningsmodstand | maks. 58 Ω/km (ved 20 °C) |
| Isolationsmodstand | ≥ 100 GΩ*km (ved 20 °C) |
| Mærkespænding kabel | ≤ 300 V |
| Prøvespænding | ≥ 3000 V |
| Minimal bøjningsradius, fast monteret | 23 mm |
| Minimal bøjningsradius, bevægeligt monteret | 47 mm |
| Dynamisk belastningskapacitet (bøjning) | Bøjecyklusser maks.: 10000000, Bøjningsradius: 47 mm, Kørestrækning: 10 m, Kørehastighed: 3 m/s, Acceleration: 10 m/s² |
| Dynamisk belastningskapacitet (torsion) | Torsion: ±180 °/m, Vridningscyklusser: ≥2000000, Vridningshyppighed: 35 Cyklusser/min. |
| Halogenfrihed | iht. DIN VDE 0472 del 815 |
| Flammemodstandsdygtighed | I henhold til UL 758/1581 FT2 |
| DIN EN 60332-2-2 (20 s) | |
| Oliefasthed | iht. DIN EN 60811-2-1 |
| Anden fasthed | Godt bestandigt over for syrer, lud og opløsningsmidler |
| Hydrolyse- og mikrobenbestandig | |
| Betinget UV-bestandig (iht. DIN EN ISO 4892-2-A) | |
| Særlige egenskaber | egnet til placering i kabelkæder |
| Silikonefri | |
| Uden lakbefugtede stoffer | |
| Omgivelsestemperatur (drift) | -40 °C ... 80 °C (Kabel, fast installation) |
| -25 °C ... 80 °C (Kabel, bevægelig installation) | |
| Omgivelser | |
| Kapslingsklasse | IP65 |
| IP67 | |
| Omgivelsestemperatur (drift) | -25 °C ... 85 °C (Stik/bøsning) |
| Normbetegnelse | M12-Push-Pull |
| Standarder | IEC 61076-2-010 |
| Varenummer | 1476806 |
| Pakningsenhed | 1 Stk. |
| Minimum bestillingsmængde | 1 Stk. |
| Salgsnøgle | AF1CIC |
| Produktnøgle | AF1CIC |
| GTIN | 4063151890728 |
| Vægt pr. stk. (inkl. indpakning) | 112,1 g |
| Vægt pr. stk. (ekskl. indpakning) | 22,22 g |
| Toldtarifnummer | 85444290 |
| Oprindelsesland | PL |
ECLASS
| ECLASS-13.0 | 27060311 |
| ECLASS-15.0 | 27060311 |
ETIM
| ETIM 9.0 | EC001855 |
| EU RoHS | |
| Opfylder kravene iht. RoHS-direktivet | Ja (Ingen undtagelser) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-E
Ingen farlige stoffer over grænseværdierne
|
| EU REACH SVHC | |
| Henvisning til REACH-kandidatstof (CAS-No.) | Intet stof med en massefraktion på mere end 0,1% |
| EF3.0 Klimaforandringer | |
| CO2e kg | 2,384 kg CO2e |
Kompatible produkter
Dine fordele
Enkel og sikker: 100 % elektrisk testede stikbare komponenter
Spar tid takket være installation med Push-Pull-lynaflåsning
