SACCBP-M12MSD-4CON-M16/1,0-931
-
Apparatstik bagvæg
1551574

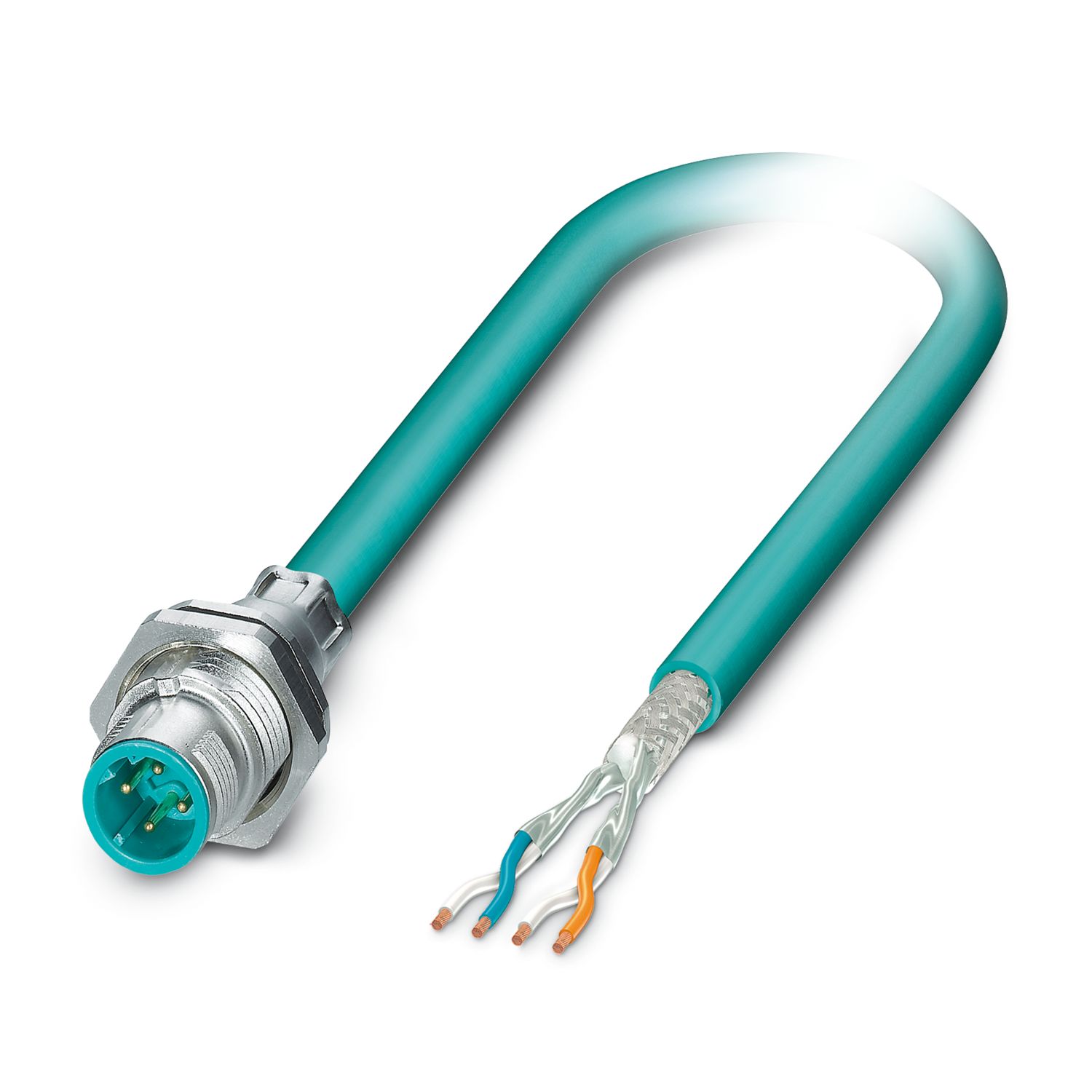

Apparatstik bagvæg, Ethernet CAT5 (100 Mbit/s), Ethernet, 4-polet, PUR, vandblå RAL 5021, Stift, lige, M12, kodning: D, til åben ledningsende, Bagmontage, M16 x 1,5, Kabeltilslutning, kabellængde: 1 m, 0,14 mm2, Ethernet, denne vare forventes at være blyfri fra 2027-Q1 i henhold til RoHS II uden undtagelse 6c (Pb < 0,1 %), et blyfrit alternativ er tilgængeligt efter forudgående anmodning
Produktdetaljer
| Bemærk til driften | De anførte elektriske og mekaniske data forudsætter et korrekt aflåst og monteret stikpar. Hvis stikket er ulåst, og hvis der er fare for snavs, skal stikket låses af en beskyttelseskappe > IP54. Der skal derudover tages højde for påvirkninger på grund af ledere, ledninger eller printkortmontage. |
| Bestillingsnøgle: | Kontramøtrikken er indeholdt i leveringen |
| Sikkerhedsforskrift | |
| Sikkerhedsforskrift | ADVARSEL: Tilslutningsstikkene må ikke stikkes i eller trækkes ud under belastning. Tilsidesættes dette eller forkert anvendelse i øvrigt, kan have person- og/eller materiel skade til følge. |
| • ADVARSEL: Kun produkter, der er intakte, må tages i brug. Produkterne skal med jævne mellemrum kontrolleres for skader. Defekte produkter skal straks tages ud af drift. Beskadigede produkter skal skiftes ud. Reparation er ikke muligt. | |
| • ADVARSEL: Kun personale, der er faguddannet inden for elektroteknik, må installere og anvende produktet under hensyntagen til nedenstående sikkerhedsforskrifter. Det faguddannede personale skal være fortrolig med grundlæggende principper inden for elektroteknik. Det skal være i stand til at forudse farer og imødegå dem. Symbolet på emballagen henviser til, at installation og drift kun må foretages af personale med de fornødne kvalifikationer inden for elektroteknik. | |
| • Produkterne egner sig til anvendelse inden for anlægs-, styrings- og elektroteknisk konstruktion. | |
| • Udendørs brug af tilslutningsstikkene kræver særlig beskyttelse mod miljøpåvirkninger. | |
| • Konfektionerede produkter må ikke manipuleres eller åbnes fagmæssigt ukorrekt. | |
| • Brug kun modstik, som er specificerede i henhold til de standarder, der er angivet i de tekniske data (f.eks. de modstik, der er anført som tilbehør til produktet på internettet under phoenixcontact.com/products aufgeführten). | |
| • Anvendes produktet umiddelbart i forbindelse med andre fabrikater, bærer brugeren ansvaret. | |
| • Ved driftsspændinger > 50 VAC skal elektrisk ledende stikhuse jordes | |
| • Vær opmærksom på, at trækbelastningen på tilslutningsstikkene ikke må være over de normfastsatte grænser, når ledningen udlægges. | |
| • Overhold de tilhørende tekniske data. Oplysningerne finder du på disse steder: o På produktet o På emballageetiketten o I den medfølgende dokumentation o På internettet under phoenixcontact.com/products ved produktet |
|
| • Brug kun det af Phoenix Contact anbefalede værktøj | |
| • Tilslutningsstik, der ikke er forbundet, skal lukkes til med en beskyttelseskappe. Det passende tilbehør findes ved produktet i artiklens tilbehørssektion på internettet under phoenixcontact.com/products | |
| • Vær opmærksom på, at beskyttelses- eller funktionsjord skal være tilsluttet fagmæssigt korrekt. | |
| • Ved sammensætning af flere strømkredse i et kabel og/eller et tilslutningsstik gælder VDE 0100/1.97 § 411.1.3.2 og DIN EN 60 204/11.98 § 14.1.3 | |
| • Tilslutningsstikket bliver varmt i normal drift. Afhængigt af omgivelserne kan tilslutningsstikkets yderligere opvarmes. Det påhviler i så fald brugeren at opsætte advarsler (f.eks. DIN EN ISO 13732-1:2008-12). | |
| Monteringstype | Bagmontage M16 x 1,5 Med møtrik |
| Monteringsvejledning | Med møtrik |
| Produkttype | Rundstik (apparatsiden) |
| Anvendelse | Data |
| Sensortype | Ethernet |
| Poltal | 4 |
| Antal kabelafgange | 1 |
| Skærmet | ja |
| Kodning | D |
| Forskruning | M12 |
| Isoleringsegenskaber | |
| Overspændingskategori | II |
| Forureningsgrad | 3 |
| Brændbarhedsklasse efter UL 94 | V0 |
| Materiale pakning | FKM |
| Materiale kontakt | CuZn |
| Materiale kontaktoverflade | Ni/Au |
| Materiale kontaktholder | PA 6.6 |
| Materiale forskruning | Messing, forniklet |
| Materiale yderkappe | PUR |
| Materiale leder | Blank Cu-ledning, isoleret |
| Mærkeimpulsholdespænding | 2,5 kV AC |
| Gennemgangsmodstand | ≤ 3 mΩ |
| Isolationsmodstand | ≥ 100 MΩ |
| Mærkespænding UN | 48 V AC |
| 60 V DC | |
| Mærkestrøm IN | 4 A (Stik/bøsning iht. IEC 61076-2-101, tekniske data for lederen skal overholdes) |
| Prøvespænding | 2500 V |
| 1000 V | |
| Overførselsmedium | Kobber |
| Overførselsegenskaber (kategori) | CAT5 (IEC 11801:2002) |
| Bølgemodstand | 100 Ω |
| Maks. ledningsmodstand | 150 mΩ/m |
| Ledningstilslutning | |
| Tilslutningstype | Kabeltilslutning |
| Kontakttype | Stift |
| Ledertværsnit | 0,14 mm² |
| Tilslutning 1 | |
| Konstruktion hoved | Stift |
| Kabelafgang hoved | lige |
| Gevindtype hoved | M12 |
| Kodning | D |
| Tilslutning 2 | |
| Konstruktion hoved | åben ledningsende |
| Ledningslængde | 1 m |
| Ethernet fleksibel CAT5, 2 par [93E] | |
| Målskitse |
|
| Ledningsvægt | 42 kg/km |
| UL AWM Style | 20963 (80 °C / 30 V) |
| Ledningsstandarder/-bestemmelser | Elektriske krav EN 50288-2-2 |
| Poltal | 4 |
| Skærmet | ja |
| Kabeltype | Ethernet fleksibel CAT5, 2 par [93E] |
| Ledningsopbygning | 2x2xAWG26/7, SF/UTP |
| Signalløbetid | 5,3 ns/m |
| Ledningsopbygning signalledning | 7x 0,16 mm |
| AWG signalledning | 26 |
| Ledningstværsnit | 2x 2x 0,14 mm² |
| Lederdiameter inklusive isolering | 0,98 mm |
| Udvendig kabeldiameter | 6,40 mm ±0,2 mm |
| Materiale yderkappe | PUR |
| Farve udvendig kappe | vandblå RAL 5021 |
| Materiale leder | Blank Cu-ledning, isoleret |
| Materiale lederisolation | Skummet PE |
| Enkeltleder, farve | hvid/orange-orange, hvid/grøn-grøn |
| Vægtykkelse yderkappe | 1,20 mm |
| Parvis kabelføring | 2 ledere til par |
| Samlet kabelføring | 2 par med 2 fyldmaterialer til tråd |
| Optisk skærmdækning | 70 % |
| Isolationsmodstand | ≥ 500 MΩ*km |
| Koblingsmodstand | ≤ 100,00 mΩ/m (ved 10 MHz) |
| Ledningsmodstand | ≤ 290,00 Ω/km |
| Bølgemodstand | 100 Ω ±5 Ω (ved 100 MHz) |
| Ydelseskapacitet | ca. 45 nF/km (ved 1 kHz) |
| Mærkespænding kabel | ≤ 100 V (Maksimal værdi, ikke til stærkstrømsformål) |
| Prøvespænding leder/leder | 700 V (50 Hz, 1 min.) |
| Prøvespænding ledere/skærm | 700,00 V (50 Hz, 1 min.) |
| Strømværdi ledning | 2,00 A (iht. DIN VDE 0891-1) |
| Mindste bøjningsradius, fast installation | 4 x D |
| Mindste bøjningsradius, fleksibel installation | 8 x D |
| Minimal bøjningsradius, fast monteret | 26 mm |
| Minimal bøjningsradius, bevægeligt monteret | 52 mm |
| Trækstyrke | ≤ 80 N |
| Krydstaledæmpning (NEXT) | 65,3 dB (ved 1 MHz) |
| 56,3 dB (ved 4 MHz) | |
| 50,3 dB (ved 10 MHz) | |
| 47,2 dB (ved 16 MHz) | |
| 45,8 dB (ved 20 MHz) | |
| 42,9 dB (ved 31,25 MHz) | |
| 38,4 dB (ved 62,5 MHz) | |
| 35,3 dB (ved 100 MHz) | |
| Ledningssummeret nærkrydstaledæmpning (PSNEXT) | 62,3 dB (ved 1 MHz) |
| 53,3 dB (ved 4 MHz) | |
| 47,3 dB (ved 10 MHz) | |
| 44,2 dB (ved 16 MHz) | |
| 42,8 dB (ved 20 MHz) | |
| 39,9 dB (ved 31,25 MHz) | |
| 35,4 dB (ved 62,5 MHz) | |
| 32,3 dB (ved 100 MHz) | |
| Returflowdæmpning (RL) | 23 dB (ved 4 MHz) |
| 24,1 dB (ved 8 MHz) | |
| 25 dB (ved 10 MHz) | |
| 25 dB (ved 16 MHz) | |
| 25 dB (ved 20 MHz) | |
| 23,6 dB (ved 31,25 MHz) | |
| 21,5 dB (ved 62,5 MHz) | |
| 20,1 dB (ved 100 MHz) | |
| Dæmpning | 3,2 dB (ved 1 MHz) |
| 6 dB (ved 4 MHz) | |
| 9,5 dB (ved 10 MHz) | |
| 12,1 dB (ved 16 MHz) | |
| 13,6 dB (ved 20 MHz) | |
| 17,1 dB (ved 31,25 MHz) | |
| 24,8 dB (ved 62,5 MHz) | |
| 32 dB (ved 100 MHz) | |
| Halogenfrihed | efter IEC 60754-1 |
| Flammemodstandsdygtighed | efter IEC 60332-1-2 |
| efter UL VW1 | |
| iht. UN ECE-R 118.03 | |
| Oliefasthed | efter EN 60811-2-1 |
| Omgivelsestemperatur (drift) | -40 °C ... 80 °C (Kabel, fast installation) |
| -20 °C ... 80 °C (Kabel, bevægelig installation) | |
| Omgivelsestemperatur (installation) | -20 °C ... 80 °C |
| Omgivelser | |
| Kapslingsklasse | IP67 (i tilsluttet tilstand) |
| IP65 (i tilsluttet tilstand) | |
| IP65/IP67 | |
| Omgivelsestemperatur (drift) (Stik/bøsning ) | -25 °C ... 85 °C (Stik/bøsning) |
| -40 °C ... 85 °C (uden mekanisk betjening) | |
| UL Type Rating | Type 4 (indoor use only) |
| Normbetegnelse | M12-rundstik |
| Standarder | i henhold til IEC 61076-2-101 |
