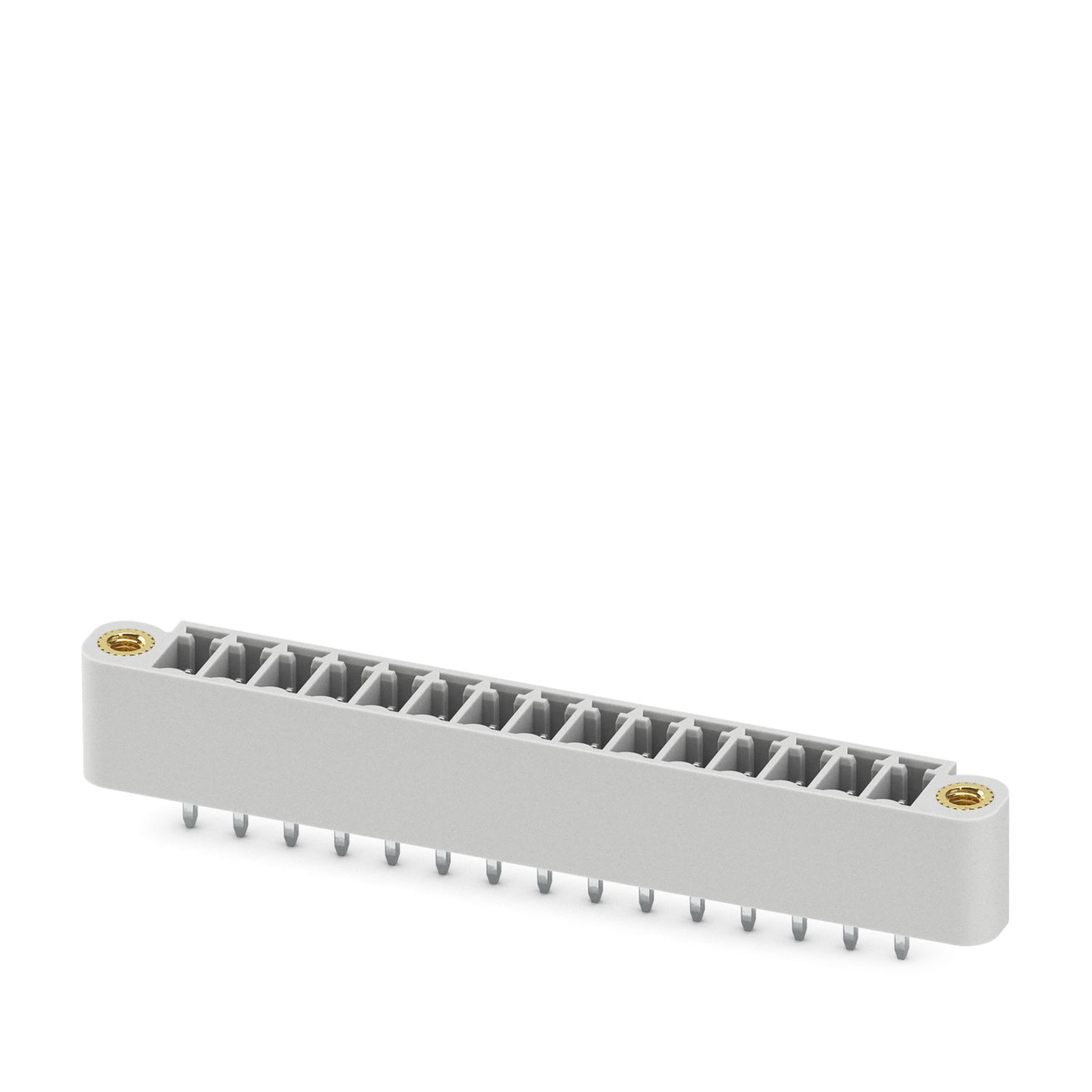

Printkort-grunddel, mærketværsnit: 1,5 mm2, farve: signalgrå, mærkestrøm: 8 A, driftspænding (III/2): 160 V, kontaktoverflade: Sn, kontakttype: Stift, antal potentialer: 15, antal rækker: 1, poltal: 15, antal tilslutninger: 15, produktfamilie: BCH-VF, deling: 3,5 mm, montering: Bølgelodning, pin-layout: Lineær pinning, pinlængde [P]: 3,5 mm, antal loddepins pr. potentiale: 1, stiksystem: BASICLINE 1,5, Orientering stikudformning: Standard, aflåsning: Skrueaflåsning, montering: Gevindflange, emballering: pakket i æske
| Produkttype | Printkort-grunddel |
| Produktfamilie | BCH-VF |
| Produktlinje | COMBICON Connectors S |
| Konstruktion | Standard |
| Poltal | 15 |
| Deling | 3,5 mm |
| Antal tilslutninger | 15 |
| Antal rækker | 1 |
| Antal potentialer | 15 |
| Befæstelsesflange | Gevindflange |
| Pinlayout | Lineær pinning |
| Antal loddepins pr. potentiale | 1 |
| Egenskaber | |
| Mærkestrøm IN | 8 A |
| Mærkespænding UN | 160 V |
| Gennemgangsmodstand | 4,2 mΩ |
| Driftsspænding (III/3) | 160 V |
| Mærkeisolationsholdespænding (III/3) | 2,5 kV |
| Driftspænding (III/2) | 160 V |
| Mærkeisolationsholdespænding (III/2) | 2,5 kV |
| Isolationsmærkespænding (II/2) | 320 V |
| Mærkeisolationsholdespænding (II/2) | 2,5 kV |
| Monteringstype | Bølgelodning |
| Pinlayout | Lineær pinning |
| Flange | |
| Tilspændingsmoment | 0,3 Nm |
| Materialeangivelser - kontakt | |
| Bemærk | WEEE/RoHS-konform, whisker-fri iht. IEC 60068-2-82/JEDEC JESD 201 |
| Materiale kontakt | Cu-legering |
| Overfladebeskaffenhed | Galvanisk fortinnet |
| Metaloverflade kontaktområde (overlag) | Tin (4 - 8 µm Sn) |
| Metaloverflade kontaktområde (mellemlag) | Nikkel (1,5 - 4 µm Ni) |
| Metaloverflade loddeområde (overlag) | Tin (4 - 8 µm Sn) |
| Metaloverflade loddeområde (mellemlag) | Nikkel (1,5 - 4 µm Ni) |
| Materialeangivelser - kasse | |
| Farve (Hus) | signalgrå (7004) |
| Isolationsmaterialer | PA |
| Isolationsmaterialegruppe | I |
| CTI efter IEC 60112 | 600 |
| Brændbarhedsklasse efter UL 94 | V0 |
| Glødetrådens brændbarhedstal GWFI iht. EN 60695-2-12 | 850 |
| Glødetrådens antændelsestemperatur GWIT iht. EN 60695-2-13 | 775 |
| Kugletrykprøvningens temperatur iht. EN 60695-10-2 | 125 °C |
| Målskitse |
|
| Deling | 3,5 mm |
| Bredde [w] | 62,8 mm |
| Højde [h] | 12,7 mm |
| Længde [l] | 7,4 mm |
| Modulhøjde | 9,2 mm |
| Loddestiftlængde [P] | 3,5 mm |
| Loddestift | 0,8 x 0,8 mm |
| Printkortdesign | |
| Borehuldiameter | 1,2 mm |
| Visuel kontrol | |
| Testspecifikation | DIN EN 60512-1-1:2003-01 |
| Resultat | Test bestået |
| Målekontrol | |
| Testspecifikation | DIN EN 60512-1-2:2003-01 |
| Resultat | Test bestået |
| Bestandighed for påskrifter | |
| Testspecifikation | DIN EN 60068-2-70:1996-07 |
| Resultat | Test bestået |
| Polarisering og kodning | |
| Testspecifikation | DIN EN 60512-13-5:2006-11 |
| Resultat | Test bestået |
| Stik- og trækkræfter | |
| Resultat | Test bestået |
| Antal cyklusser | 25 |
| Indstikskraft pr. pol ca. | 5 N |
| Trækkraft pr. pol ca. | 2 N |
| Termisk test | Testgruppe C | |
| Testspecifikation | DIN EN 60512-5-1:2003-01 |
| Testet poltal | 16 |
| Isolationsmodstand | |
| Testspecifikation | DIN EN 60512-3-1:2003-01 |
| Isolationsmodstand for poler i nærheden | > 5 MΩ |
| Luft- og krybestrækninger | | |
| Testspecifikation | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Isolationsmaterialegruppe | I |
| Krybestrømssikkerhed (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Mærkeisolationsspænding (III/3) | 160 V |
| Dimensionerings-stødspænding (III/3) | 2,5 kV |
| mindsteværdi for luftstrækning - uhomogent felt (III/3) | 1,5 mm |
| mindsteværdi for krybestrækning (III/3) | 2 mm |
| Mærkeisolationsspænding (III/2) | 160 V |
| Dimensionerings-stødspænding (III/2) | 2,5 kV |
| mindsteværdi for luftstrækning - uhomogent felt (III/2) | 1,5 mm |
| mindsteværdi for krybestrækning (III/2) | 1,5 mm |
| Mærkeisolationsspænding (II/2) | 320 V |
| Dimensionerings-stødspænding (II/2) | 2,5 kV |
| mindsteværdi for luftstrækning - uhomogent felt (II/2) | 1,5 mm |
| mindsteværdi for krybestrækning (II/2) | 1,6 mm |
| Vibrationstest | |
| Testspecifikation | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frekvens | 10 - 150 - 10 Hz |
| Sweep-hastighed | 1 oktav/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Acceleration | 5g (60,1 Hz ... 150 Hz) |
| Testvarighed pr. akse | 2,5 h |
| Testretninger | X-, Y- og Z-akse |
| Levetidstest | |
| Testspecifikation | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Mærkeimpulsholdespænding på havniveau | 2,95 kV |
| Gennemgangsmodstand R1 | 4,2 mΩ |
| Gennemgangsmodstand R2 | 4,2 mΩ |
| Stikcykler | 25 |
| Isolationsmodstand for poler i nærheden | > 5 MΩ |
| Klimatisk kontrol | |
| Testspecifikation | DIN EN ISO 22479:2022-08 |
| Korrosionsforhold | 0,2 dm3 SO2 på 300 dm3/40 °C/1 cyklus |
| Varmeforhold | 100 °C/168 h |
| Maksimale driftsspænding | 1,39 kV |
| Omgivelser | |
| Omgivelsestemperatur (drift) | -40 °C ... 100 °C (Afhængigt af derating-kurve) |
| Omgivelsestemperatur (lagring/transport) | -40 °C ... 70 °C |
| Relativ luftfugtighed (lagring/transport) | 30 % ... 70 % |
| Omgivelsestemperatur (montage) | -5 °C ... 100 °C |
| Emballering | pakket i æske |
| Mærkespænding UN | Mærkestrøm IN | Tværsnit AWG | Tværsnit mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 250 V | 8 A | |||
| Usegroup D | ||||
| 300 V | 8 A | |||
| Mærkespænding UN | Mærkestrøm IN | Tværsnit AWG | Tværsnit mm2 | |
|---|---|---|---|---|
| 160 V | 8 A | 0,2 - 1,5 |
