Denne LED-maskinlampe er beregnet til belysning i eller på maskiner. Den lille diameter på kun 35 mm gør montering på selv ganske lidt plads mulig. Det medfølgende monteringstilbehør muliggør også enkel montering på aluminiumsystemprofiler. I den medfølgende monteringsholder kan lampen drejes, hvorved belysningen kan justeres optimalt. Lampens lysstyrke kan indstilles i seks trin af op til tre styresignaler. Herved tilpasses lysstyrken optimalt efter de herskende lysforhold. Den satinerede kunststofafdækning forhindrer, at maskinoperatøren blændes. Seriekoblingen af lamper reducerer kablingsarbejdet betydeligt ved anvendelse af flere lamper.
PLD M 140 W 335/D35/SC
-
LED-maskinlampe
1118016
LED-maskinlampe, 24 V DC, udstrålingsvinkel (lodret/horisontal): 85 °/101 °, længde: 335 mm, diameter: 35 mm, kapslingsklasse: IP54, svingbar, Dæmpning, kan kobles i serie
Gratis download tilgængelig.
Downloads
Produktdetaljer
| Bemærkning vedr. anvendelse | |
| Bemærkning vedr. anvendelse | Kun til industriel anvendelse |
| Produkttype | Maskinlampe |
| Anvendelse | Maskine |
| Monteringsposition | vilkårlig |
| Særlige egenskaber | svingbar ±75° |
| Dæmpning kan justeres til seks niveauer | |
| kan kobles i serie |
| Forsyning: Modulelektronik | |
| Tilslutningstype | M12-tilslutningsstik, A-kodet |
| Poltal | 5 |
| Tilladt ledningstværsnit | min. 0,34 mm² |
| Forsyningsspænding | 24 V DC |
| Forsyningsspændingsområde | 22 V DC ... 26 V DC |
| Strømforbrug | typ. 0,375 A (ved 24 V DC) |
| Effektoptagelse | ca. 9 W (ved 24 V DC) |
| Beskyttelseskobling | Overspændingsbeskyttelse; Suppressordiode, 36 V DC |
| Fejltilslutningsbeskyttelse; Fejltilslutningsbeskyttelsesdiode | |
| Lysegenskaber | |
| Lyskildens art | LED |
| Antal LED'er | 24 |
| Farvetemperatur | ≥ 5000 K |
| Farvegengivelsesindeks | 80 |
| Lysstrøm | ca. 1100 lm (Nettolysstrøm) |
| Lysudbytte | ca. 122 lm/W |
| Belysningsstyrke | maks. 445 lx (Afstand 1 m) |
| min. 211 lx (Afstand 1 m på 1 m² areal) | |
| Medium belysningsstyrke | 332 lx (Afstand 1 m på 1 m² areal) |
| Udstrålingsvinkel | 85 ° (C0-C180) |
| 101 ° (C90-C270) | |
| Forordning | Delegeret forordning (EU) 2019/2015 |
| Energieffektivitetsklasse | B (1 lyskilde) |
| Bemærk | Dette produkt indeholder en lyskilde i energieffektivitetsklasse B. |

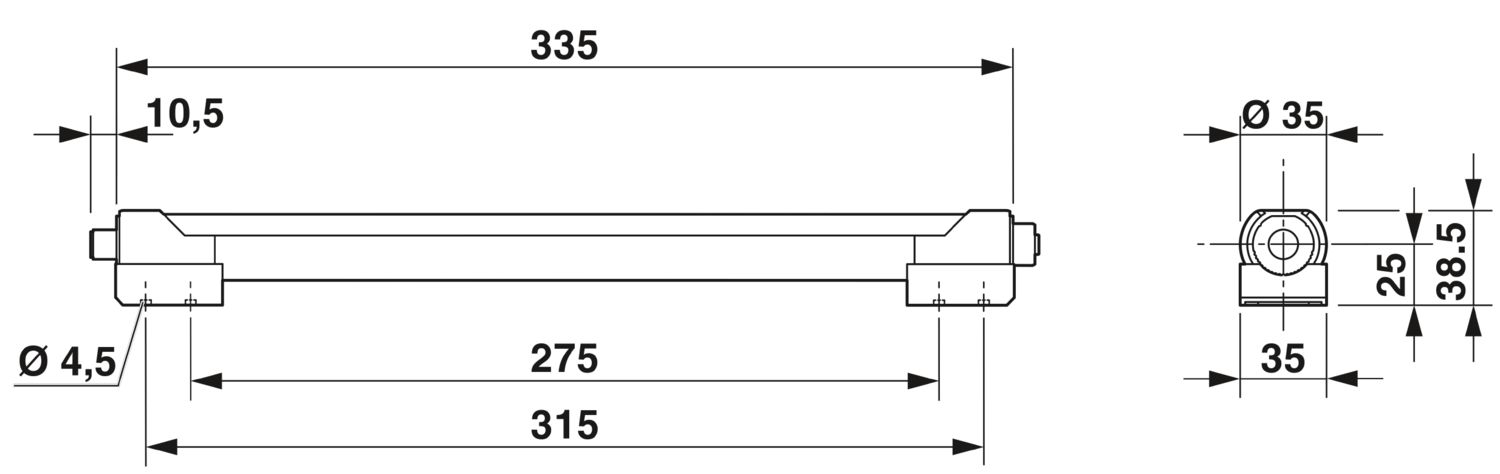

| Målskitse |
|
| Bredde | 35 mm |
| Højde | 38,5 mm |
| Længde | 335 mm |
| Diameter | 35 mm |
| Information til målangivelserne | Længdeangivelse uden M12-indbygningsstik, højdeangivelse inkl. monteringsholder |
| Farve | aluminiumsfarver |
| Omgivelser | |
| Omgivelsestemperatur (drift) | 0 °C ... 50 °C |
| Kapslingsklasse | IP54 |
| Lufttryk (drift) | 69 kPa ... 102 kPa |
| Lufttryk (lagring/transport) | 69 kPa ... 102 kPa |
| Omgivelsestemperatur (lagring/transport) | -10 °C ... 50 °C |
| Relativ luftfugtighed (drift) | 95 % (ingen kondensering) |
| Omgivelsestemperatur (lagring/transport) | 95 % (ingen kondensering) |
| Kapslingsklasse | III (IEC 61140, EN 61140, VDE 0140-1) |
| Monteringstype | Skruemontage |
| Snap-in montering | |
| Monteringsvejledning | Montering med fastgørelseselementer og monteringsholdere |
| Monteringsposition | vilkårlig |
cETL
Godkendelses-ID: LuminairesEAC
Godkendelses-ID: TR_TS_D_12879-22
Dine fordele
Stikbar ledning giver mulighed for frit valg af ledningslængden og enkel og hurtig installation
Anvendelig ved høje temperaturer samt høj udsættelse for vibration og rystelser
Svingbar via tilbehør op til ±75°
Dæmpning
Kan kobles i serie
Kapslingsklasse IP54
ETL-godkendelse gør anvendelse på det nordamerikanske marked mulig
Særligt sparsom takket være energieffektiv LED-teknologi og mindst 60000 timers LED-levetid
