Axioline F-Backplane er beregnet til anvendelse i en station, som åbnes af en Axioline F-buskobler eller en Axiocontrol. Backplane har fire indbygningspladser "Smart Element-Interface" til isætning af Axioline Smart Elements.

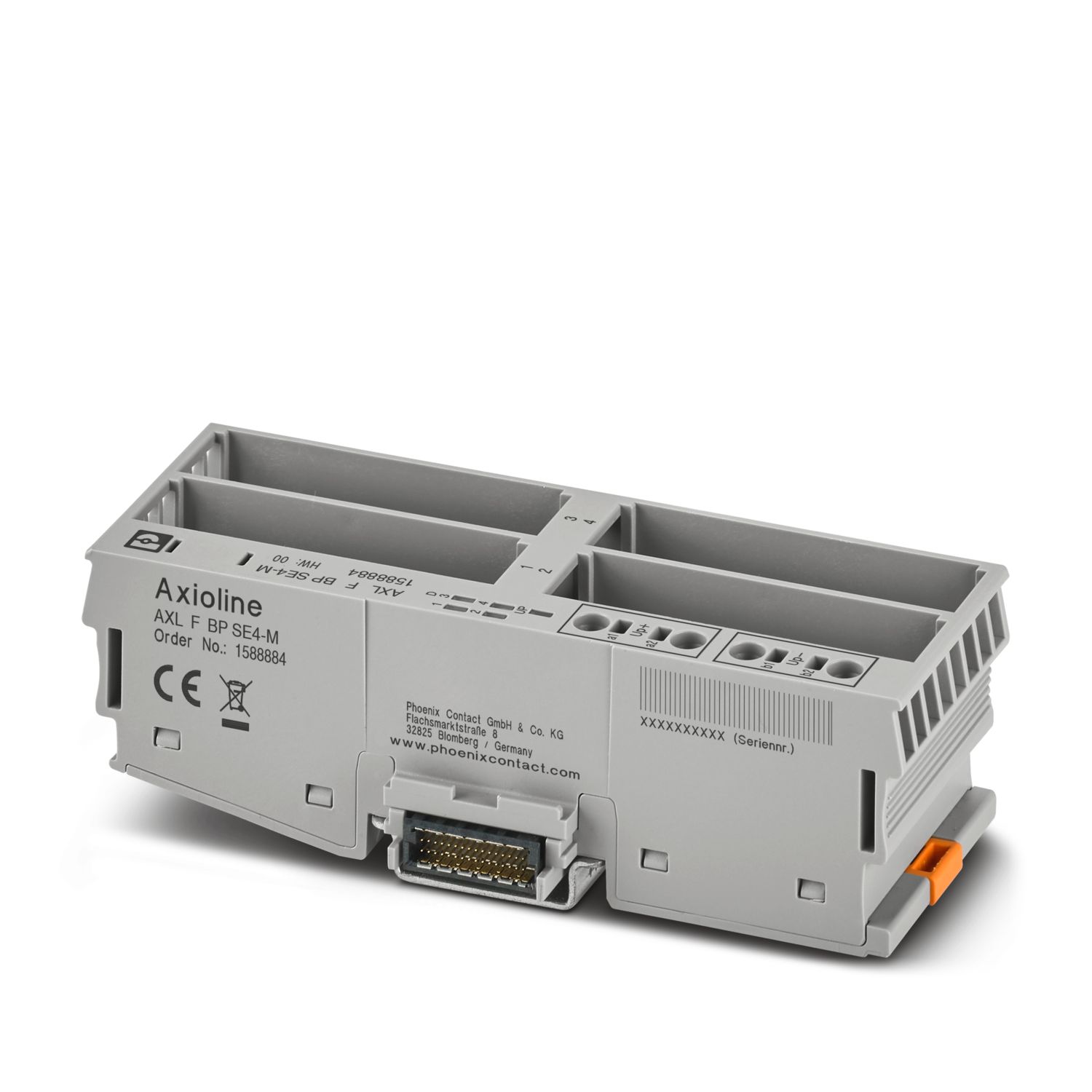

AXL F BP SE4-M
-
Basismodul
1588884
Axioline F, Backplane, 4 indbygningspladser til Axioline Smart Elements, med maritim godkendelse, transmissionshastighed i lokalbussen: 100 MBit/s, kapslingsklasse: IP20
Produktdetaljer
| Målskitse |
|
| Bredde | 40 mm |
| Højde | 122,4 mm |
| Dybde | 36,9 mm |
| Information til målangivelserne | Dybden gælder ved anvendelse af en bæreskinne TH 35-7,5 (efter EN 60715). |
| Bredde kompletmodul | 40 mm |
| Højde kompletmodul | 124,6 mm |
| Dybde kompletmodul | 76,1 mm |
| Bemærk | Dybden gælder ved anvendelse af en bæreskinne TH 35-7,5 (efter EN 60715). |
| Bemærkning vedr. anvendelse | |
| Bemærkning vedr. anvendelse | Kun til industriel anvendelse |
| Anvendelsesbegrænsning | |
| EMC-bemærkning | EMC: Klasse-A-produkt, se producentforklaring i downloadområdet |
| Axioline F lokalbus | |
| Antal grænseflader | 2 |
| Tilslutningstype | Bus basemodul |
| Overførselshastighed | 100 MBit/s |
| Smart Element Interface | |
| Antal grænseflader | 4 |
| Tilslutningstype | Card Edge-tilslutningsstik |
| Produkttype | I/O-komponenter |
| Produktfamilie | Axioline F |
| Konstruktion | blokmodulær |
| Monteringsposition | Vægmontering på vandret eller lodret bæreskinne |
| Særlige egenskaber | 4 indbygningspladser til Axioline Smart Elements |
| med maritim godkendelse | |
| Isoleringsegenskaber | |
| Overspændingskategori | II (IEC 60664-1, EN 60664-1) |
| Forureningsgrad | 2 (IEC 60664-1, EN 60664-1) |
| Maks. tabseffekt ved mærkebetingelse | 0,6 W |
| Potentialer: Forsyning af Axioline F-lokalbus (UBus) | |
| Forsyningsspænding | 5 V DC |
| Potentialer: Logikforsyning til Smart Elements (USE) | |
| Forsyningsspænding | 3,3 V DC (via Card-Edge-stik) |
| Potentialer: Forsyning af periferiforsyning (UP) | |
| Forsyningsspænding | 24 V DC |
| Forsyningsspændingsområde | 19,2 V DC ... 30 V DC (inklusive alle tolerancer, inklusive bølgeform) |
| Strømforbrug | maks. 16 A (Afsikre eksternt) |
| maks. 12 A (Anvendelser med UL-godkendelse, ekstern afsikring) | |
| Strømforbrug | min. 1,5 mA (Uden tilsluttede Smart Elements, ved mærkespænding) |
| Beskyttelseskobling | Overspændingsbeskyttelse; Suppressordiode |
| Galvanisk adskillelse/isolering af spændingsområder | |
| Prøvespænding: 5V-forsyning af lokalbussen (UBus) / 24V-forsyning (periferi) | 500 V AC, 50 Hz, 1 min |
| Prøvespænding: 5V-forsyning af lokalbussen (UBus) / funktionsjord | 500 V AC, 50 Hz, 1 min |
| Prøvespænding: 24 V-forsyning (periferi) / funktionsjord | 500 V AC, 50 Hz, 1 min |
| Tilslutningsteknik | |
| Betegnelse tilslutning | Forsyning af periferiforsyning (UP) |
| Bemærkning om tilslutningstype | Vær opmærksom på angivelserne vedr. ledertværsnit i brugerhåndbogen "Axioline F: System og installation". |
| Ledningstilslutning | |
| Tilslutningstype | Push-in-tilslutning |
| Ledertværsnit stiv | 0,5 mm² ... 2,5 mm² |
| Ledertværsnit fleksibelt | 0,5 mm² ... 2,5 mm² |
| Ledertværsnit AWG | 20 ... 14 |
| Afisoleringslængde | 8 mm |
| Forsyning af periferiforsyning (UP) | |
| Tilslutningstype | Push-in-tilslutning |
| Bemærkning om tilslutningstype | Vær opmærksom på angivelserne vedr. ledertværsnit i brugerhåndbogen "Axioline F: System og installation". |
| Ledertværsnit stiv | 0,5 mm² ... 2,5 mm² |
| Ledertværsnit fleksibelt | 0,5 mm² ... 2,5 mm² |
| Ledertværsnit AWG | 20 ... 14 |
| Afisoleringslængde | 8 mm |
| Omgivelser | |
| Omgivelsestemperatur (drift) | -25 °C ... 60 °C |
| Kapslingsklasse | IP20 |
| Lufttryk (drift) | 70 kPa ... 106 kPa (op til 3000 m DNN) |
| Lufttryk (lagring/transport) | 70 kPa ... 106 kPa (op til 3000 m DNN) |
| Omgivelsestemperatur (lagring/transport) | -40 °C ... 85 °C |
| Relativ luftfugtighed (drift) | 5 % ... 95 % (ingen kondensering) |
| Omgivelsestemperatur (lagring/transport) | 5 % ... 95 % (ingen kondensering) |
| Kapslingsklasse | III (IEC 61140, EN 61140, VDE 0140-1) |
| Monteringstype | Bæreskinnemontering |
| Monteringsposition | Vægmontering på vandret eller lodret bæreskinne |
RINA
Godkendelses-ID: ELE263623XGABS
Godkendelses-ID: 24-2510075-PDADNV
Godkendelses-ID: TAA00003B0ABS
Godkendelses-ID: 24-2510075-PDARINA
Godkendelses-ID: ELE263623XGLR
Godkendelses-ID: LR23402057TADNV
Godkendelses-ID: TAA00003B0
Dine fordele
Tilvejebringelse af logikforsyning til de tilsluttede Axioline Smart Elements
Forsyning af periferiforsyningen UP til de tilsluttede Axioline Smart Elements
Maritim godkendelse
