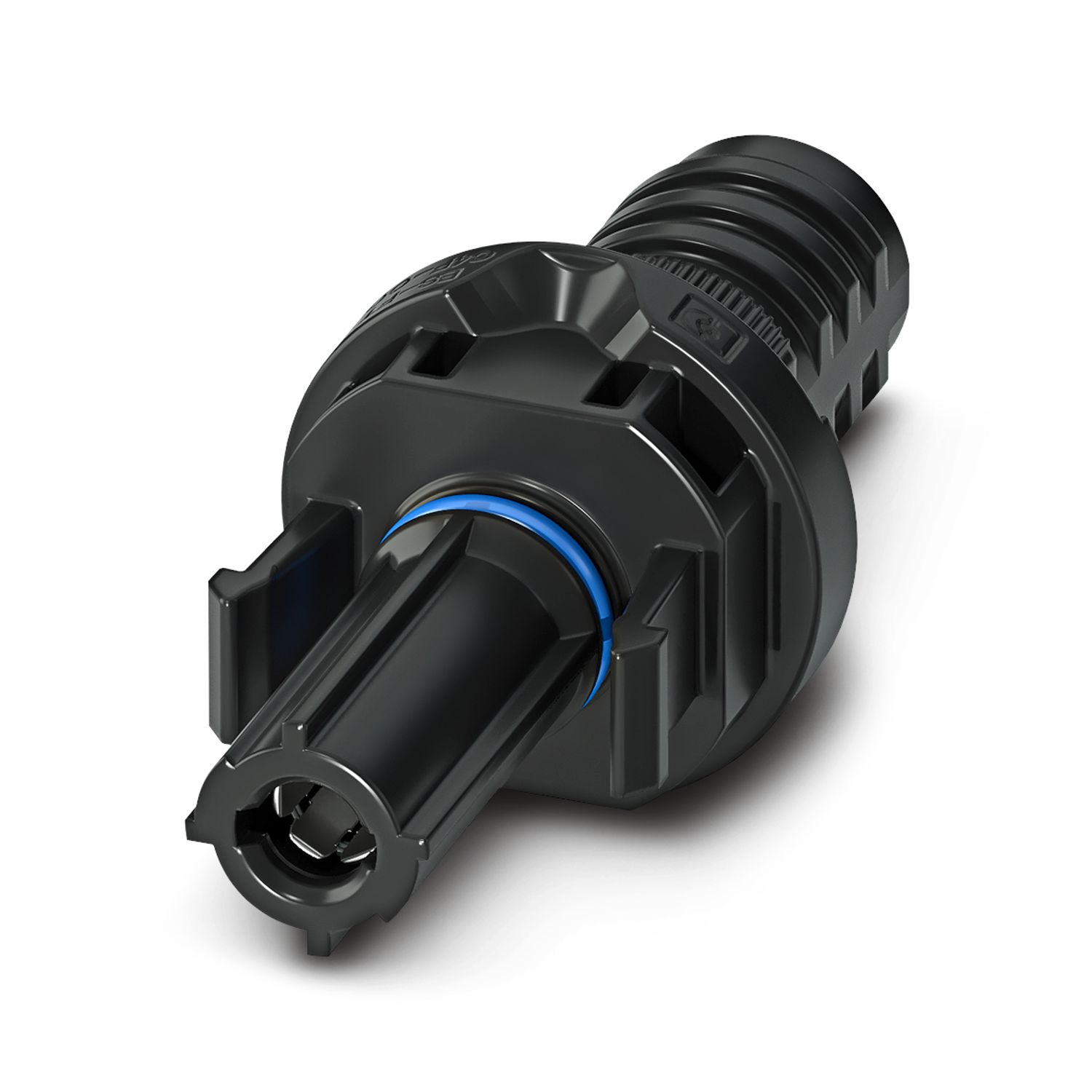

ES-FT-C4F-CO2 - Apparatstik forvæg

1231072

Apparatstik forvæg, Produktfamilie: BPP, farve: blå/sort, poltal: 1, ledertværsnit min.: 2,5 mm², ledertværsnit maks.: 6 mm², isolationsmærkespænding: 1500 V DC, mærkestrøm: 38 A, Tilslutningstype: Crimp, Kontakttype: Bøsning, kabeldiameter maks.: 5,8 mm

Produktdetaljer

Sikkerhedsforskrift
Sikkerhedsforskrift	• ADVARSEL: Kun produkter, der er intakte, må tages i brug. Produkterne skal med jævne mellemrum kontrolleres for skader. Defekte produkter skal straks tages ud af drift. Beskadigede produkter skal skiftes ud. Reparation er ikke muligt.
	• ADVARSEL: Kun personale, der er faguddannet inden for elektroteknik, må installere og anvende produktet under hensyntagen til nedenstående sikkerhedsforskrifter. Det faguddannede personale skal være fortrolig med grundlæggende principper inden for elektroteknik. Det skal være i stand til at forudse farer og imødegå dem. Symbolet på emballagen henviser til, at installation og drift kun må foretages af personale med de fornødne kvalifikationer inden for elektroteknik.
	ADVARSEL: Tilslutningsstikkene må ikke stikkes i eller trækkes ud under belastning. Tilsidesættes dette eller forkert anvendelse i øvrigt, kan have person- og/eller materiel skade til følge.
	• Produkterne egner sig til anvendelse inden for anlægs-, styrings- og elektroteknisk konstruktion.
	• Konfektionerede produkter må ikke manipuleres eller åbnes fagmæssigt ukorrekt.
	• Brug kun modstik, som er specificerede i henhold til de standarder, der er angivet i de tekniske data (f.eks. de modstik, der er anført som tilbehør til produktet på internettet under phoenixcontact.com/products aufgeführten).
	• Anvendes produktet umiddelbart i forbindelse med andre fabrikater, bærer brugeren ansvaret.
	• Ved driftsspændinger > 50 VAC skal elektrisk ledende stikhuse jordes
	• Vær opmærksom på, at beskyttelses- eller funktionsjord skal være tilsluttet fagmæssigt korrekt.
	• Overhold de tilhørende tekniske data. Oplysningerne finder du på disse steder: o På produktet o På emballageetiketten o I den medfølgende dokumentation o På internettet under phoenixcontact.com/products ved produktet
	• Der henvises til monteringsvejledningen/Design In-dokumenter til produktet i download-sektionen på internettet under phoenixcontact.com/products.
	• Tilslutningsstik, der ikke er forbundet, skal lukkes til med en beskyttelseskappe. Det passende tilbehør findes ved produktet i artiklens tilbehørssektion på internettet under phoenixcontact.com/products
	• Tilslutningsstikket bliver varmt i normal drift. Afhængigt af omgivelserne kan tilslutningsstikkets yderligere opvarmes. Det påhviler i så fald brugeren at opsætte advarsler (f.eks. DIN EN ISO 13732-1:2008-12).
	• Tilslutningsstikket må kun anvendes stukket helt ind og fastlåst.
	• Vær opmærksom på, at trækbelastningen på tilslutningsstikkene ikke må være over de normfastsatte grænser, når ledningen udlægges.
	• Vær opmærksom på ledningens minimale bøjningsradius. Udlæg ledningen uden at trinsno den.

Produkttype	Tilslutningsstik til energilagre
Produktfamilie	BPP
Poltal	1
Isoleringsegenskaber
Kapslingsklasse	II
Forureningsgrad	2

Driftspænding (III/2)	1500 V
Mærkespænding ATD	1500 V DC iht. IEC 62852:2014/AMD1:2020
Mærkeimpulsholdespænding	16 kV
Mærkeisolationsholdespænding (III/3)	16 kV
Mærkestrøm	38 A (iht. IEC 62852:2014/AMD1:2020)
Mærkestrøm (4,0 mm²)	32 A (iht. IEC 62852:2014/AMD1:2020)
Mærkestrøm (2,5 mm²)	26 A (iht. IEC 62852:2014/AMD1:2020)
Overgangsmodstand	< 0,45 mΩ (Afhængigt af det anvendte modstik)

Tilslutningstype	Crimp
Afisoleringslængde	8 mm
Tilspændingsmoment	1,8 ... 2,2 Nm

Bredde	21 mm
Højde	21 mm
Længde	49,1 mm

Farve	blå/sort
Farve på husdelen	sort
Materiale Pakning	EPDM
Materiale Hus	PPE
Brændbarhedsklasse efter UL 94	V0
Isolationsmaterialegruppe	I
Materiale O-ring	Silopren
Materiale forskruning	PA

Udvendig kabeldiameter	5,8 mm
Enkelt leder, tværsnit	2,5 mm² 6 mm²
Afisoleringslængde af enkeltleder	9 mm -1 mm
Halogenfrihed	ja

Mekaniske data
Stikcykler	100
Indstikskraft	< 45 N ±10 N

Omgivelser
Kapslingsklasse	IP66/IP68 (2 m / 24 h) (tilsluttet)
	IP20 (Ikke tilsluttet)
	IP66/IP68 (2 m / 24 h)
Omgivelsestemperatur (drift)	-40 °C ... 85 °C
Omgivelsestemperatur (montage)	-25 °C ... 50 °C

Standarder	IEC 62852/UL 6703

Varedata

Varenummer	1231072
Pakningsenhed	50 Stk.
Minimum bestillingsmængde	50 Stk.
Salgsnøgle	ABLDAB
Produktnøgle	ABLDAB
GTIN	4063151331214
Vægt pr. stk. (inkl. indpakning)	4,526 g
Vægt pr. stk. (ekskl. indpakning)	3,358 g
Toldtarifnummer	85359000
Oprindelsesland	IN

Klassifikationer

Godkendelser

Approval Specification Data
	Mærkespænding U_N	Mærkestrøm I_N	Tværsnit AWG	Tværsnit mm²
	1500 V	50 A	14 - 10

Environmental product compliance

Kompatible produkter

Tilbehør

EU RoHS
Opfylder kravene iht. RoHS-direktivet	Ja (Ingen undtagelser)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ingen farlige stoffer over grænseværdierne
EU REACH SVHC
Henvisning til REACH-kandidatstof (CAS-No.)	Triphenyl phosphate (CAS-No.: 115-86-6)
SCIP	9fe14281-cfc1-4859-aafc-eb73804d0ddb
