DMCV 1,5/ 8-G1F-3,5-LR P35 BK
-
Kontaktová lišta desky plošných spojů
1775433

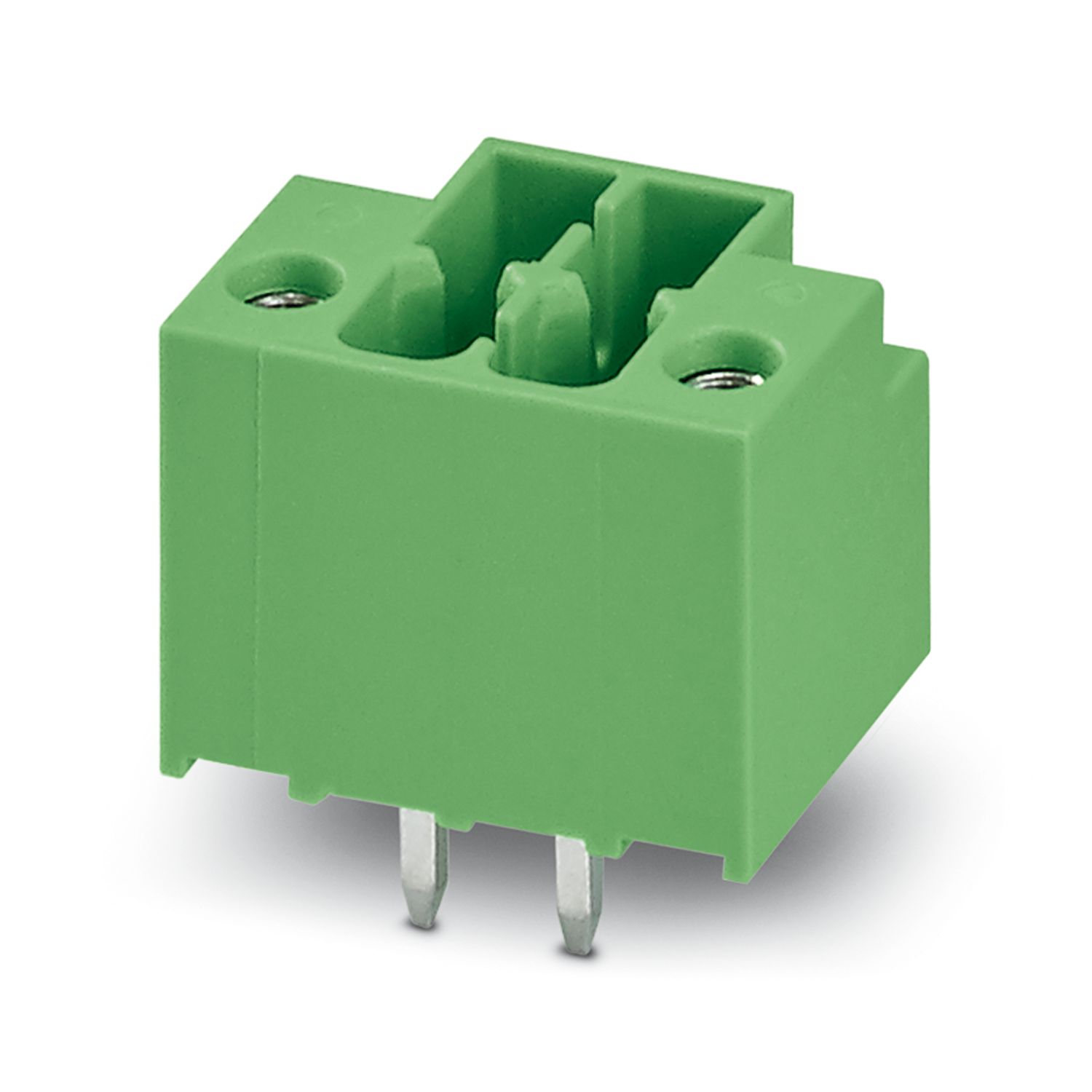

Zásuvka konektoru desky plošných spojů, jmenovitý průřez: 1,5 mm2, jmenovitý proud: 8 A, jmenovité napětí (III/2): 160 V, povrch kontaktů: Sn, typ kontaktu: Trn, počet řad: 2, počet pólů: 8, řada výrobků: DMCV 1,5/..-G1F, rozteč: 3,5 mm, montáž: Vlnové pájení, počet pájecích kolíků na každý potenciál: 1, systém zásuvných hlavic: COMBICON DFMC 1,5, Orientace tvaru konektoru: Standardní, zajištění: Zajištění Lock and Release, způsob upevnění: Lock & Release
Detaily výrobku
| Typ produktu | Zásuvka konektoru desky plošných spojů |
| Produktová řada | DMCV 1,5/..-G1F |
| Produktová řada | COMBICON Connectors S |
| Počet pólů | 8 |
| Rozteč | 3,5 mm |
| Počet řad | 2 |
| Počet pájecích kolíků na každý potenciál | 1 |
| Vlastnosti | |
| Jmenovitý proud IN | 8 A |
| Jmenovité napětí UN | 160 V |
| Odpor kontaktu | 2,3 mΩ |
| Jmenovité napětí (III/3) | 160 V |
| Jmenovité rázové napětí (III/3) | 2,5 kV |
| Jmenovité napětí (III/2) | 160 V |
| Jmenovité rázové napětí (III/2) | 2,5 kV |
| Jmenovité napětí (II/2) | 250 V |
| Jmenovité rázové napětí (II/2) | 2,5 kV |
| Způsob montáže | Vlnové pájení |
| Příruba | |
| Utahovací moment | 0,2 Nm |
| Údaje o materiálu - kontakt | |
| Poznámka | V souladu s WEEE/RoHS, bez obsahu whiskerů podle IEC 60068-2-82/JEDEC JESD 201 |
| Materiál kontakt | Cu slitina |
| Povrchové vlastnosti | galvanicky pocínovaný |
| Kovový povrch oblast kontaktu (povrchová vrstva) | Cín (4 - 8 µm Sn) |
| Kovový povrch oblast kontaktu (mezivrstva) | Nikl (1,5 - 4 µm Ni) |
| Kovový povrch oblast pájení (povrchová vrstva) | Cín (4 - 8 µm Sn) |
| Kovový povrch oblast pájení (mezivrstva) | Nikl (1,5 - 4 µm Ni) |
| Údaje o materiálu - pouzdro | |
| Izolační materiál | PBT |
| skupina izolačního materiálu | IIIa |
| CTI dle IEC 60112 | 225 |
| Třída hořlavosti podle UL 94 | V0 |
| Výkres v měřítku |
|
| Rozteč | 3,5 mm |
| rozměry kolíku | 0,8 x 0,8 mm |
| Vizuální kontrola | |
| Specifikace zkoušky | DIN EN 60512-1-1:2003-01 |
| Výsledek | Zkouška vykonána úspěšně |
| Kontrola rozměrů | |
| Specifikace zkoušky | DIN EN 60512-1-2:2003-01 |
| Výsledek | Zkouška vykonána úspěšně |
| Odolnost nápisů | |
| Specifikace zkoušky | DIN EN 60068-2-70:1996-07 |
| Výsledek | Zkouška vykonána úspěšně |
| Polarizace a kódování | |
| Specifikace zkoušky | DIN EN 60512-13-5:2006-11 |
| Výsledek | Zkouška vykonána úspěšně |
| Držák kontaktu při použití | |
| Specifikace zkoušky | DIN EN 60512-15-1:2009-03 |
| Držák kontaktu při použití Požadavek >20 N |
Zkouška vykonána úspěšně |
| Zásuvné a tažné síly | |
| Výsledek | Zkouška vykonána úspěšně |
| Počet cyklů | 25 |
| Zásuvná síla na pól cca | 3 N |
| Tažná síla na pól cca | 2 N |
| Tepelná zkouška | Zkušební skupina C | |
| Specifikace zkoušky | DIN EN 60512-5-1:2003-01 |
| Kontrolovaný počet pólů | 20 |
| Vzdušné vzdálenosti a dráhy plazivých proudů | | |
| Specifikace zkoušky | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| skupina izolačního materiálu | IIIa |
| Odolnost proti plazivým proudům (DIN EN 60112 (VDE 0303-11)) | CTI 225 |
| Izolační pevnost (III/3) | 160 V |
| Jmenovité rázové napětí (III/3) | 2,5 kV |
| minimální hodnota vzdušné vzdálenosti - nehomogenní pole (III/3) | 1,5 mm |
| minimální hodnota dráhy plazivých proudů (III/3) | 2,5 mm |
| Izolační pevnost (III/2) | 160 V |
| Jmenovité rázové napětí (III/2) | 2,5 kV |
| minimální hodnota vzdušné vzdálenosti - nehomogenní pole (III/2) | 1,5 mm |
| minimální hodnota dráhy plazivých proudů (III/2) | 1,6 mm |
| Izolační pevnost (II/2) | 250 V |
| Jmenovité rázové napětí (II/2) | 2,5 kV |
| minimální hodnota vzdušné vzdálenosti - nehomogenní pole (II/2) | 1,5 mm |
| minimální hodnota dráhy plazivých proudu (II/2) | 2,5 mm |
| Vibrační zkouška | |
| Specifikace zkoušky | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frekvence | 10 - 150 - 10 Hz |
| Rychlost rozmítání | 1 oktáva/min. |
| Amplituda | 0,35 mm (10 Hz ... 60,1 Hz) |
| Zrychlení | 5g (60,1 Hz ... 150 Hz) |
| Zkušební doba na jednu osu | 2,5 h |
| Zkušební směry | Osa X, Y a Z |
| Zkouška životnosti | |
| Specifikace zkoušky | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Výdržné rázové napětí v nadmořské výšce | 2,95 kV |
| Průchozí odpor R1 | 2,3 mΩ |
| Průchozí odpor R2 | 2,6 mΩ |
| Počet připojení | 25 |
| Klimatická zkouška | |
| Specifikace zkoušky | DIN EN ISO 6988:1997-03 |
| Nebezpečí vzniku koroze | 0,2 dm3 SO2 na 300 dm3/40 °C/1 cyklus |
| Namáhání teplem | 105 °C/168 h |
| Výdržné střídavé napětí | 1,39 kV |
| Okolní podmínky | |
| Teplota prostředí (provoz) | -40 °C ... 100 °C (v závislosti na zátěžové křivce) |
| Teplota prostředí (skladování/přeprava) | -40 °C ... 70 °C |
| Relativní vlhkost vzduchu (skladování/přeprava) | 30 % ... 70 % |
| teplota okolí (montáž) | -5 °C ... 100 °C |
Kompatibilní produkty
Vaše výhody
Automatické nasazení a intuituvní uvolnění díky barevně odlišeným ovládacím pákám Lock and Release
Připojení vodiče na více úrovních umožňuje vyšší hustotu kontaktů
Nízká konstrukční výška dílu pro aplikace s malým volným prostorem
Svislá přípojka umožňuje víceřadé uspořádání na desce plošných spojů
