VDE Povolení značek
ID schválení: 40050079| Jmenovité napětí UN | Jmenovitý proud IN | Průřez AWG | Průřez mm2 | |
|---|---|---|---|---|
| keine | ||||
| 320 V | 16 A | |||

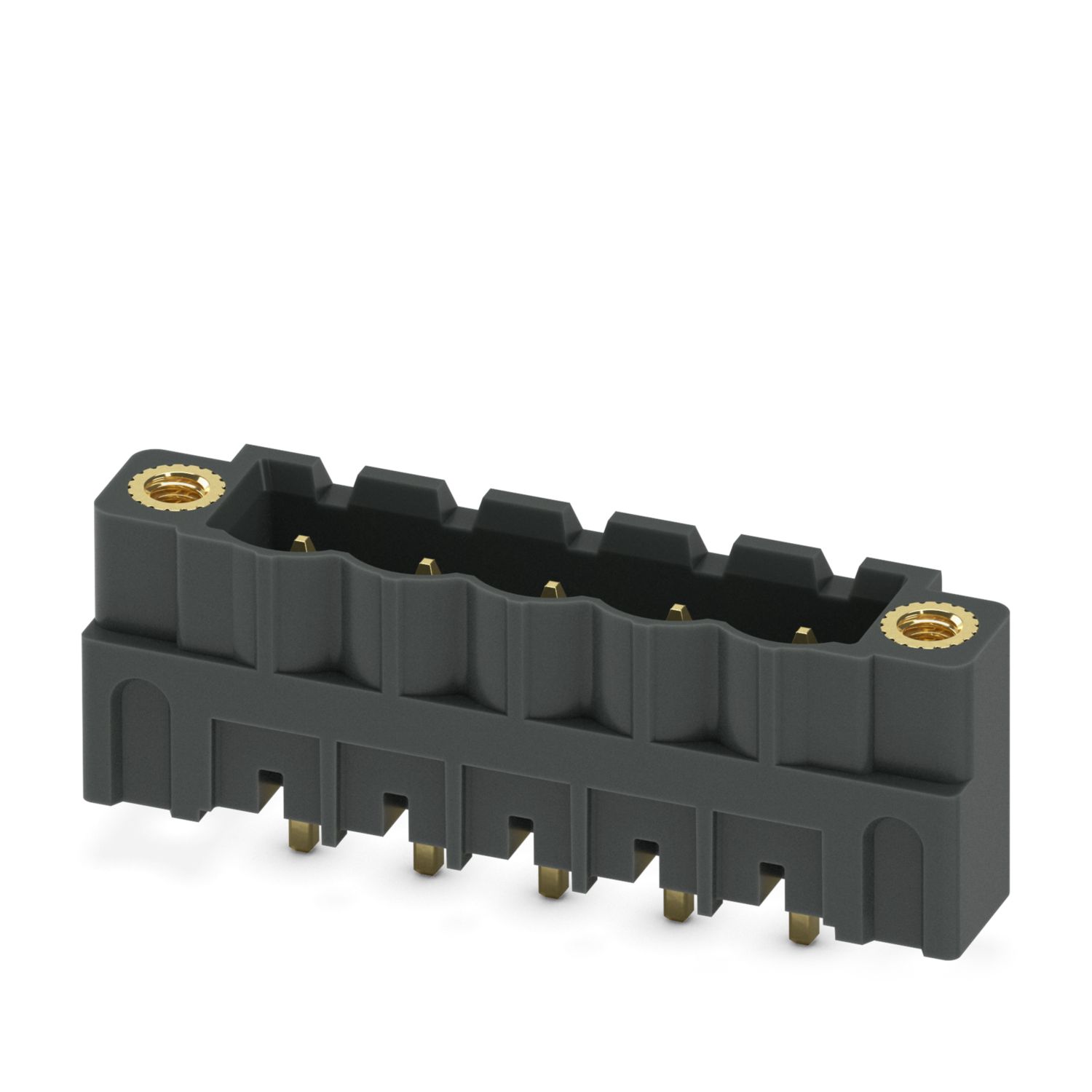

CCV 2,5/ 5-GF-5,08P26AUTHRR56
-
Kontaktová lišta desky plošných spojů
1712283
Zásuvka konektoru desky plošných spojů, jmenovitý průřez: 2,5 mm2, barva: černá, jmenovitý proud: 12 A, jmenovité napětí (III/2): 320 V, povrch kontaktů: Au, typ kontaktu: Trn, počet potenciálů: 5, počet řad: 1, počet pólů: 5, počet přípojek: 5, řada výrobků: CCV 2,5/..-GF, rozteč: 5,08 mm, montáž: Pájení THR / vlnové pájení, pin-layout: Lineární pinning, délka pinu [P]: 2,6 mm, počet pájecích kolíků na každý potenciál: 1, systém zásuvných hlavic: COMBICON MSTB 2,5, Orientace tvaru konektoru: Standardní, zajištění: Šroubový zámek, způsob upevnění: Závitová příruba, způsob balení: Pás se šířkou 56 mm
Detaily výrobku
| Typ produktu | Zásuvka konektoru desky plošných spojů |
| Produktová řada | CCV 2,5/..-GF |
| Produktová řada | COMBICON Connectors M |
| Provedení | Vhodný elektronický prvek Through Hole Reflow |
| Počet pólů | 5 |
| Rozteč | 5,08 mm |
| Počet přípojek | 5 |
| Počet řad | 1 |
| Počet potenciálů | 5 |
| Pojistná příruba | Závitová příruba |
| Uspořádání kolíků | Lineární pinning |
| Počet pájecích kolíků na každý potenciál | 1 |
| Vlastnosti | |
| Jmenovitý proud IN | 12 A |
| Jmenovité napětí UN | 320 V |
| Jmenovité napětí (III/3) | 250 V |
| Jmenovité rázové napětí (III/3) | 4 kV |
| Jmenovité napětí (III/2) | 320 V |
| Jmenovité rázové napětí (III/2) | 4 kV |
| Jmenovité napětí (II/2) | 400 V |
| Jmenovité rázové napětí (II/2) | 4 kV |
| Způsob montáže | Pájení THR / vlnové pájení |
| Uspořádání kolíků | Lineární pinning |
| Příruba | |
| Utahovací moment | 0,3 Nm |
| Údaje o materiálu - kontakt | |
| Poznámka | V souladu s WEEE/RoHS, bez obsahu whiskerů podle IEC 60068-2-82/JEDEC JESD 201 |
| Materiál kontakt | Cu slitina |
| Povrchové vlastnosti | částečně pozlaceno |
| Kovový povrch oblast kontaktu (povrchová vrstva) | Zlato (0,8 - 1,4 µm Au) |
| Kovový povrch oblast kontaktu (mezivrstva) | Nikl (2 - 4 µm Ni) |
| Kovový povrch oblast pájení (povrchová vrstva) | Cín (5 - 7 µm Sn) |
| Kovový povrch oblast pájení (mezivrstva) | Nikl (2 - 4 µm Ni) |
| Údaje o materiálu - pouzdro | |
| Barva (Pouzdro) | černá (9005) |
| Izolační materiál | LCP |
| skupina izolačního materiálu | IIIa |
| CTI dle IEC 60112 | 175 |
| Třída hořlavosti podle UL 94 | V0 |
| Údaje k procesům pájení | Zpracování v přetavovacích procesech s oporou v IEC 60068-2-58 oder DIN EN 61760-1 (vždy v platném znění) Moisture Sensitive Level (MSL) = 1 podle IPC/JEDEC J-STD-020-C |
| Výkres v měřítku |
|
| Rozteč | 5,08 mm |
| Šířka [w] | 35,51 mm |
| Výška [h] | 14,6 mm |
| Délka [l] | 8,57 mm |
| Konstrukční výška | 12 mm |
| Délka pájecího kolíku [P] | 2,6 mm |
| rozměry kolíku | 1 x 1 mm |
| Design desky plošných spojů | |
| Průměr vyvrtaného otvoru | 1,6 mm |
| Vzdušné vzdálenosti a dráhy plazivých proudů | | |
| Specifikace zkoušky | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| skupina izolačního materiálu | IIIa |
| Odolnost proti plazivým proudům (DIN EN 60112 (VDE 0303-11)) | CTI 175 |
| Izolační pevnost (III/3) | 250 V |
| Jmenovité rázové napětí (III/3) | 4 kV |
| minimální hodnota vzdušné vzdálenosti - nehomogenní pole (III/3) | 3 mm |
| minimální hodnota dráhy plazivých proudů (III/3) | 4 mm |
| Izolační pevnost (III/2) | 320 V |
| Jmenovité rázové napětí (III/2) | 4 kV |
| minimální hodnota vzdušné vzdálenosti - nehomogenní pole (III/2) | 3 mm |
| minimální hodnota dráhy plazivých proudů (III/2) | 3,2 mm |
| Izolační pevnost (II/2) | 400 V |
| Jmenovité rázové napětí (II/2) | 4 kV |
| minimální hodnota vzdušné vzdálenosti - nehomogenní pole (II/2) | 3 mm |
| minimální hodnota dráhy plazivých proudu (II/2) | 4 mm |
| Okolní podmínky | |
| Teplota prostředí (provoz) | -40 °C ... 100 °C (v závislosti na zátěžové křivce) |
| Teplota prostředí (skladování/přeprava) | -40 °C ... 70 °C |
| Relativní vlhkost vzduchu (skladování/přeprava) | 30 % ... 70 % |
| teplota okolí (montáž) | -5 °C ... 100 °C |
| Výkres v měřítku |
|
| Způsob balení | Pás se šířkou 56 mm |
| Šířka pásu [W] | 56 mm |
| Vnější rozměr cívky [W2] | ≤ 62,4 mm |
| Průměr cívky [A] | ≤ 330 mm |
| Typ přebalení | Dry bag |
| ESD – Level | (D) odvádění elektrostatického náboje |
| Specifikace zkoušky | DIN EN 61340-5-1 (VDE 0300-5-1): 2008-07 |
Kompatibilní produkty
Vaše výhody
Pozlacené kontakty jsou zárukou dlouhodobě stálé kvality přenosu
Vytvořeno pro integraci do procesu pájení SMT
Svislá přípojka umožňuje víceřadé uspořádání na desce plošných spojů
Šroubová příruba pro nejvyšší mechanickou stabilitu
Maximální flexibilita v designu přístroje – kontaktová lišta pro zástrčky s různými technikami připojení
