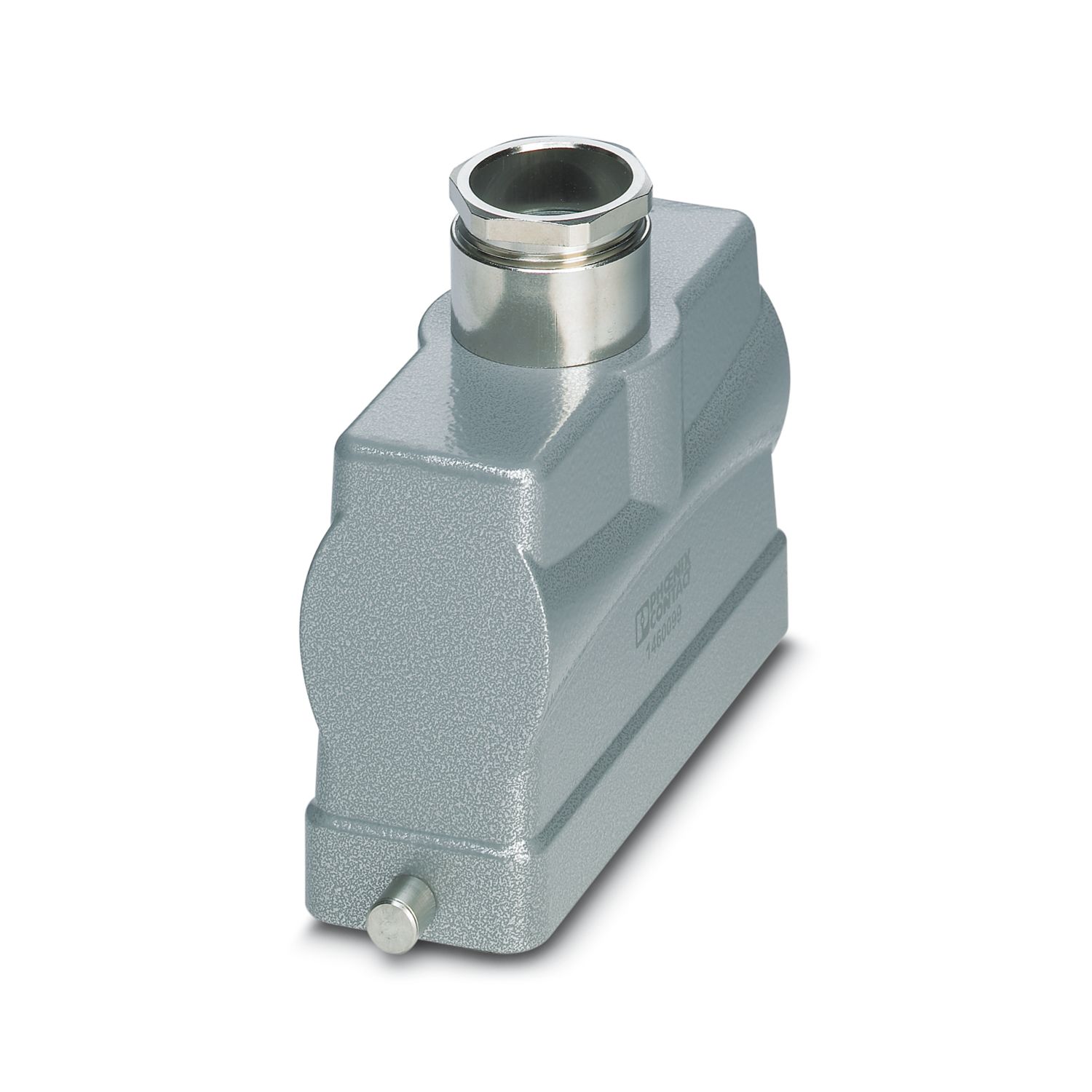

HC-B 24-TFL-H-M1PG21G
-
Pouzdro
1460199
Pouzdro konektoru HEAVYCON B24, pro podélný zámek, výška 76 mm, se šroubením 1x Pg21, vývod vedení přímý
Detaily výrobku
| Všeobecně | pro kontaktové vložky HC-B24, BB46, BBB64, D64, DD108, M |
| Typ produktu | Pouzdro s třmenovým uzamčením |
| Druh pouzdra | Pouzdra konektorů |
| Provedení | B24 |
| Počet kabelových vývodů | 1 |
| Druh šroubení | 1x Pg21 |
| Kabelový vývod | přímo |
| Šroubení Pg | s |
| Výkres v měřítku |
|
| Šířka | 43 mm |
| Výška | 76 mm |
| Délka | 120 mm |
| Klíčový otvor čepičkové matice | 28 mm |
| Materiál těsnění Kabelové těsnění | NBR |
| Materiál pouzdra | Hliníkový odlitek |
| Materiál povrchu pouzdra | práškově povrstvený, šedý |
| Materiál šroubení | Mosaz |
| Mechanické údaje | |
| Druh šroubení | 1x Pg21 |
| Vnější průměr vedení | 10 mm ... 19 mm |
| Vnější průměr vedení | 10 mm ... 19 mm |
| Okolní podmínky | |
| Krytí | IP65 |
| Teplota prostředí (provoz) | -40 °C ... 125 °C |
