Optický signální prvek je koncipován jako součást modulárního signalizačního sloupku. Signalizační sloupek můžete podle svých požadavků sestavit maximálně z pěti libovolně kombinovaných signálních prvků. Používejte maximálně pět optických signálních prvků nebo maximálně čtyři optické a jeden akustický signální prvek. Použijte akustický signální prvek výhradně jen jako horní prvek. Mechanické a elektrické spojení mezi prvky se vytvoří pomocí bajonetového uzávěru. K elektrickému připojení signalizačního sloupku jsou k dispozici připojovací prvky s pružinovým připojením. K montáži signalizačního sloupku je k dispozici různé příslušenství.

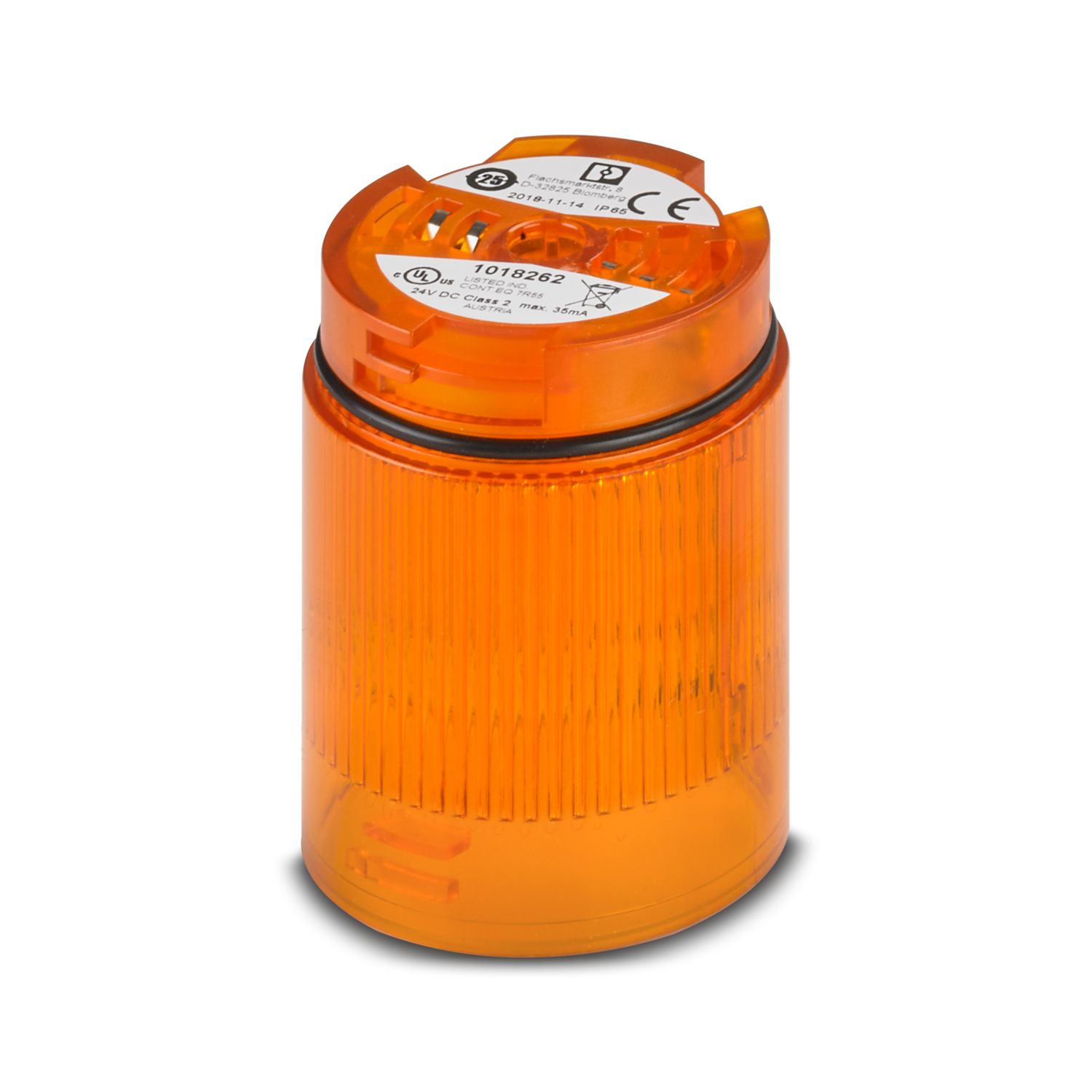

PSD-S 50 OE LED AM
-
Optický element
1018262
Trvale svítící prvek, 16 V DC ... 26 V DC, oranžový, LED
Detaily výrobku
| Návod na použití | |
| Návod na použití | Pouze pro průmyslové použití |
| Typ produktu | Signální prvek |
| Produktová řada | PSD-S 50 |
| Oblast použití | Signalizační sloupek |
| Vydání | B15d (bajonet) |
| Všeobecně | |
| Vstupní napětí | 24 V DC |
| vstupní rozsah jmenovitého napětí | 16 V DC ... 26 V DC |
| zapínací proud maximální | max. 500 mA |
| Příkon | max. 35 mA |
| Typ osvětlovacího prostředku | LED |
| Životnost elektrická | max. 100 000 h |
| Druh optického signálu | Trvalé světlo |
| Výkres v měřítku |
|
| Výška | 61,5 mm |
| Průměr | 50 mm |
| Kalotová barva | oranžová |
| Materiál | Polykarbonát PC |
| Okolní podmínky | |
| Druh ochrany | IP65 (v namontovaném stavu nebo s koncovou krytkou) |
| Teplota prostředí (provoz) | -30 °C ... 60 °C |
| Způsob montáže | Montáž zasunutím |
| Montážní pokyny | Těsnění předmontováno u každého prvku |
| Montážní poloha | libovolně |
Vaše výhody
Vysoká světelná a barvená intenzita
Životnost LED: 100000 h
Nízký příkon
Hladký vnější design
Stupeň ochrany IP65
