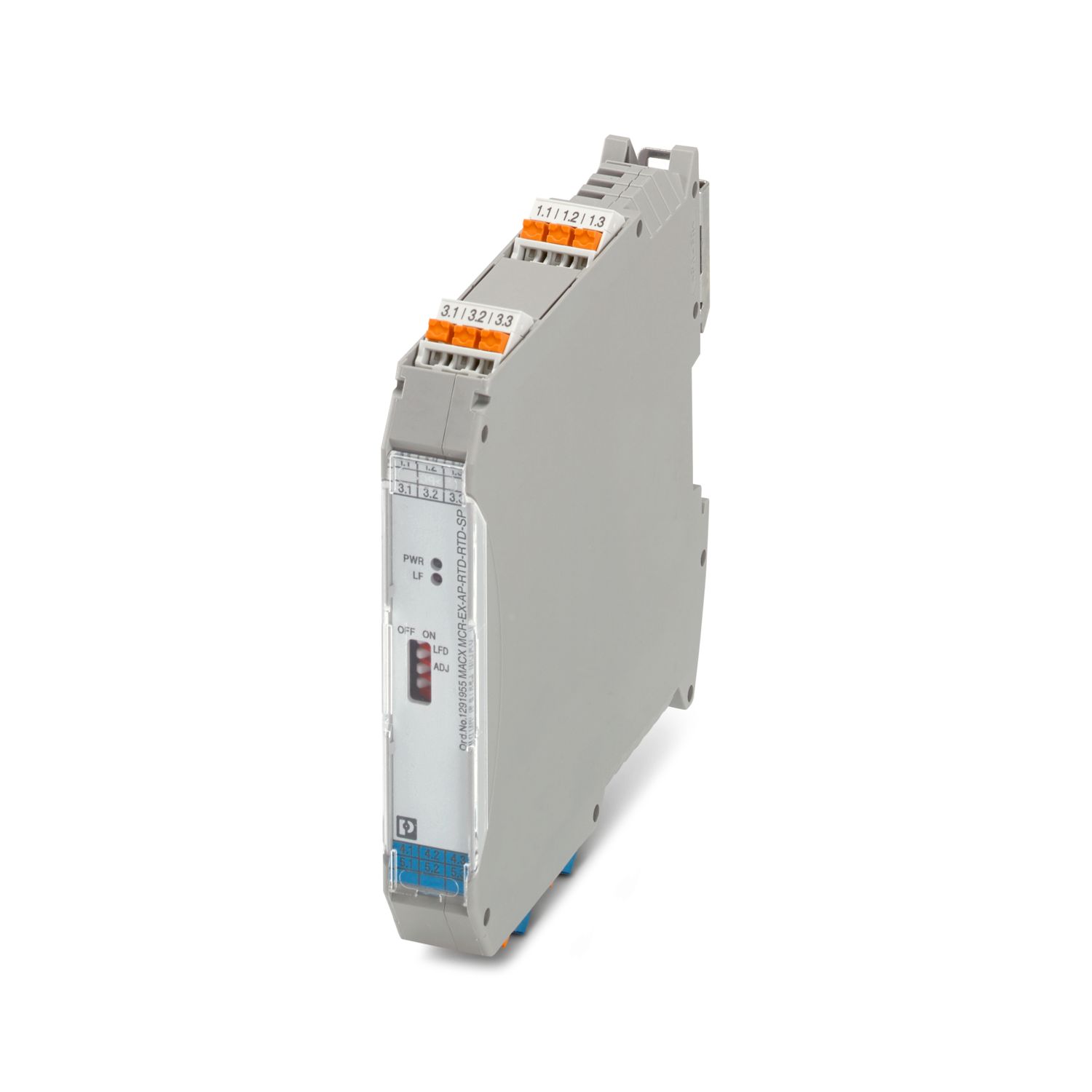

MACX MCR-EX-AP-RTD-RTD-SP
-
Měřicí převodník teploty
1291955
Ex i-Odporový oddělovací transformátor pro jiskrově bezpečný provoz odporových teploměrů Pt 100 ve 2-, 3- nebo 4vodičové technice a snímačích odporu. Hodnoty měřené u jiskrově bezpečného vstupu se 1:1 přenáší na jiskrově nezabezpečený výstup. počet kanálů: 1, Standardní konfigurace, 3cestné oddělení, Svorky Push-in
Detaily výrobku
| Návod na použití | Přesnost, typické údaje v % základního rozsahu měření při UN, 23 °C |
| Poznámka k provozu | Podmínky instalace ovlivňují teplotu okolí. Řiďte se „Návodem na instalaci rozvaděče“. |
| Poznámka k provozu | Nastavení snímače přes DIP přepínač |
| Poznámka k provozu | Nastavení 2vodičové kompenzace přes DIP přepínač ADJ |
| Typ produktu | Temperature transmitter |
| Produktová řada | MACX Analog |
| Počet kanálů | 1 |
| Galvanické oddělení | 3cestné oddělení |
| Chování přenosu signálu | In = Out |
| Teplotní koeficient typický | ≤ 0,1 % (10 K) |
| Ochrana proti přepólování | ano |
| Galvanické oddělení Vstup/výstup IEC/EN 60079-11 | |
| Normy/předpisy | IEC/EN 60079-11 |
| Izolační pevnost | 375 VPP |
| Galvanické oddělení Vstup/napájení IEC/EN 60079-11 | |
| Normy/předpisy | IEC/EN 60079-11 |
| Izolační pevnost | 375 VPP |
| Galvanické oddělení Vstup / výstup chybových hlášení IEC/EN 60079-11 | |
| Normy/předpisy | IEC/EN 60079-11 |
| Izolační pevnost | 375 VPP |
| Galvanické oddělení Vstup / konfigurační rozhraní IEC/EN 60079-11 | |
| Normy/předpisy | IEC/EN 60079-11 |
| Izolační pevnost | 375 VPP |
| Galvanické oddělení Výstup 1/výstup 2 | |
| Zkušební napětí | 350 V (50 Hz, 60 s) |
| Galvanické oddělení Výstup/napájení | |
| Zkušební napětí | 350 V (50 Hz, 60 s) |
| Galvanické oddělení Výstup / konfigurační rozhraní | |
| Zkušební napětí | 350 V (50 Hz, 60 s) |
| Galvanické oddělení Výstup / napájení / výstup chybových hlášení | |
| Zkušební napětí | 350 V (50 Hz, 60 s) |
| Napájení | |
| Napájecí jmenovité napětí | 24 V DC |
| Rozmezí napájecího napětí | 18 V ... 31,2 V |
| Ztrátový výkonz | ≤ 600 mW |
| Příkon | ≤ 650 mW |
| Měření | |
| Popis vstupu | jiskrově bezpečný |
| Použitelné typy senzorů (RTD) | Pt 100 |
| Technologie připojení | 2-, 3-, 4-vodič |
| Lineární rozsah odporu | 18 Ω ... 391 Ω (Pt 100) |
| Maximální přípustný celkový odpor vedení | ≤ 50 Ω (na každou žílu, 2vodičové zapojení) |
| ≤ 100 Ω (na každou žílu, 3-, 4vodičové zapojení) | |
| Analogový: Odporový teploměr | |
| výstupní signál Napětí | 2 V DC (Jmenovité napětí) |
| výstupní signál Proud | 5 mA (Jmenovitý proud) |
| výstupní signál Odpor | 400 Ω |
| výstupní signál Rozsah odporu | 18 Ω ... 391 Ω (Pt 100) |
| Doba zákmitu (settling time) | < 10 ms (10 % ... 90 %, multiplexní provoz) |
| Oblast nastavení | < 1 s (Vstup/výstup) |
| Napájecí proud senzorů | 200 µA ... 5 mA |
| Technologie připojení | 2-, 3-, 4-vodič |
| Hlášení: Výstup chybového hlášení | |
| Spínací napětí maximální | 30 V |
| Maximální spínací proud | 100 mA |
| Typ připojení | Svorky Push-in |
| Délka odizolování | 8 mm |
| Průřez vodiče tuhý | 0,2 mm² ... 1,5 mm² |
| Průřez vodiče ohebný | 0,2 mm² ... 1,5 mm² |
| Průřez vedení AWG | 24 ... 16 |
| Instalace pro oblasti s nebezpečím výbuchu (úroveň ochrany přístroje) | Gc |
| Jiskrově bezpečné proudové obvody (EPL) | Ga |
| Da | |
| Ma | |
| Bezpečnostně technické údaje | |
| Max. vnitřní induktivita Li | zanedbatelný |
| Max. vnitřní kapacita Ci | zanedbatelný |
| Max. výstupní napětí Uo | 6,5 V |
| Max. výstupní proud Io | 16,5 mA |
| Max. výstupní výkon Po | 27 mW |
| Bezpečnostně technické maximální napětí Um | 253 V AC |
| IIA (jednoduchý proudový obvod): max. vnější induktivita Lo / max. vnější kapacita Co | 900 mH / 1000 µF |
| IIB/IIIC (jednoduchý proudový obvod): max. vnější induktivita Lo / max. vnější kapacita Co | 450 mH / 570 µF |
| IIC (jednoduchý proudový obvod): max. vnější induktivita Lo / max. vnější kapacita Co | 120 mH / 25 µF |
| I (jednoduchý proudový obvod): max. vnější induktivita Lo / max. vnější kapacita Co | 1000 mH / 1000 µF |
| IIB/IIIC (smíšený elektrický obvod): max. vnější induktivita Lo / max. vnější kapacita Co | 100 mH / 5,3 µF, 20 mH / 6,9 µF, 2 mH / 11 µF, 0,5 mH / 15 µF |
| IIC (smíšený elektrický obvod): max. vnější induktivita Lo / max. vnější kapacita Co | 50 mH / 1,1 µF, 5 mH / 1,7 µF, 1 mH / 2,3 µF, 0,2 mH / 3,4 µF |
| Ukazatel stavu | zelená LED (napájecí napětí) |
| červená LED (chyba vedení) |
| Výkres v měřítku |
|
| Šířka | 17,5 mm |
| Výška | 107,8 mm |
| Hloubka | 113,7 mm |
| Hloubka NS 35/7,5 | 114,5 mm (nacvaknuto na nosné liště NS 35/7,5 podle EN 60715) |
| Třída hořlavosti dle UL 94 | V0 |
| Materiál pouzdra | PA 6.6 |
| Okolní podmínky | |
| Druh ochrany | IP20 (Svorky) |
| IP30 (Pouzdro) | |
| Teplota prostředí (provoz) | -20 °C ... 70 °C (Jednotlivý přístroj: libovolná montážní poloha) |
| -20 °C ... 60 °C (Skupinová montáž: svislá nosná lišta bez cirkulace vzduchu) | |
| -20 °C ... 65 °C (Skupinová montáž: svislá nosná lišta s cirkulací vzduchu) | |
| -20 °C ... 65 °C (Skupinová montáž: horizontální nosná lišta bez cirkulace vzduchu) | |
| -20 °C ... 70 °C (Skupinová montáž: horizontální nosná lišta s cirkulací vzduchu) | |
| Teplota prostředí (skladování/přeprava) | -40 °C ... 80 °C |
| Výška | ≤ 2000 m |
| Přípustná vlhkost vzduchu (provoz) | ≤ 95 % (bez kondenzace par) |
| ATEX | |
| Označení | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3 (1) G Ex nA nC [ia Ga] IIC T4 Gc | |
| I (M1) [Ex ia Ma] I | |
| IECEx | |
| Označení | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex nA nC [ia Ga] IIC T4 Gc | |
| [Ex ia Ma] I | |
| Elektromagnetická slučitelnost | Testováno podle následujících norem a předpisů: EN 61326-1 Použití v průmyslových oblastech, NAMUR NE 21 |
| Galvanické oddělení | 3cestné oddělení |
| Způsob montáže | NS 35/15, NS 35/7,5 |
| Montážní poloha | svislé, vodorovné |
