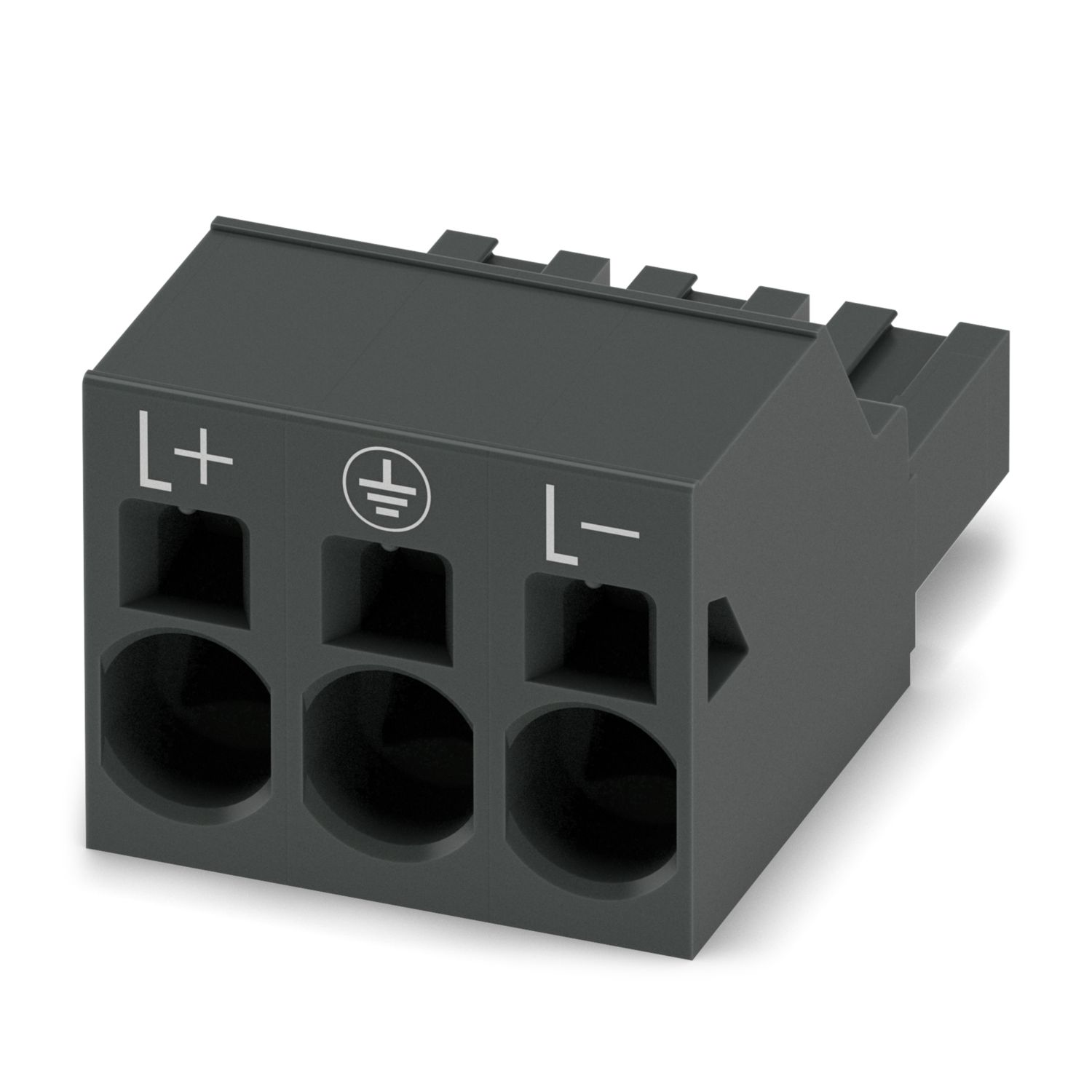

Konektor desek plošných spojů, jmenovitý průřez: 16 mm2, barva: černá, jmenovitý proud: 76 A, jmenovité napětí (III/2): 1000 V, povrch kontaktů: Ag, typ kontaktu: Zásuvka, počet řad: 1, počet pólů: 3, řada výrobků: SPC 16/..-ST, rozteč: 10,16 mm, typ připojení: Pružinové připojení push in, směr připojení vodič/deska: 0 °, aretační zámek: - bez zajišťovacího háčku, systém zásuvných hlavic: COMBICON PC 16, zajištění: bez, způsob upevnění: bez, způsob balení: zabaleno v krabici
| Typ produktu | Konektor desek plošných spojů |
| Produktová řada | SPC 16/..-ST |
| Produktová řada | COMBICON Connectors XL |
| Počet pólů | 3 |
| Rozteč | 10,16 mm |
| Počet řad | 1 |
| Vlastnosti | |
| Jmenovitý proud IN | 76 A |
| Jmenovité napětí UN | 1000 V |
| Odpor kontaktu | 0,5 mΩ |
| Jmenovité napětí (III/3) | 1000 V |
| Jmenovité rázové napětí (III/3) | 8 kV |
| Jmenovité napětí (III/2) | 1000 V |
| Jmenovité rázové napětí (III/2) | 8 kV |
| Jmenovité napětí (II/2) | 1000 V |
| Jmenovité rázové napětí (II/2) | 6 kV |
| Technologie připojení | |
| Provedení | Standardní |
| Systém konektorů | COMBICON PC 16 |
| Jmenovitý průřez | 16 mm² |
| Typ kontaktu | Zásuvka |
| Zajištění | |
| Druh zajištění | bez |
| Pojistná příruba | bez |
| Připojení vodiče | |
| Typ připojení | Pružinové připojení push in |
| Směr připojení vodič/deska | 0 ° |
| Průřez vodiče tuhý | 0,75 mm² ... 16 mm² |
| Průřez vodiče ohebný | 0,75 mm² ... 16 mm² |
| Průřez vedení AWG | 18 ... 4 |
| Průřez vodiče flexibilní s koncovkou vodiče bez plastové objímky | 0,75 mm² ... 16 mm² |
| Průřez vodiče flexibilní s koncovkou vodiče s plastovou objímkou | 0,75 mm² ... 10 mm² |
| 2 vodiče se stejným průřezem flexibilní s koncovkou vodiče TWIN s plastovou objímkou | 0,75 mm² ... 4 mm² |
| Vnitřní válcový rozměr a x b / průměr | - / 5,4 mm |
| Délka odizolování | 18 mm |
| Údaje o materiálu - kontakt | |
| Poznámka | V souladu s WEEE/RoHS, bez obsahu whiskerů podle IEC 60068-2-82/JEDEC JESD 201 |
| Materiál kontakt | Cu slitina |
| Povrchové vlastnosti | Postříbřený pásek |
| Kovový povrch bod připojení (povrchová vrstva) | Stříbrný (4 - 8 µm Ag) |
| Kovový povrch oblast kontaktu (povrchová vrstva) | Stříbrný (4 - 8 µm Ag) |
| Údaje o materiálu - pouzdro | |
| Barva (Pouzdro) | černá (9005) |
| Izolační materiál | PA |
| skupina izolačního materiálu | I |
| CTI dle IEC 60112 | 600 |
| Třída hořlavosti podle UL 94 | V0 |
| Číslo vznětlivosti žhnoucího drátu GWFI podle EN 60695-2-12 | 850 |
| Číslo vznětlivosti žhnoucího drátu GWIT podle EN 60695-2-13 | 775 |
| Teplota Brinellovy zkoušky tvrdosti podle EN 60695-10-2 | 125 °C |
| Výkres v měřítku |
|
| Rozteč | 10,16 mm |
| Šířka [w] | 30,48 mm |
| Výška [h] | 25,1 mm |
| Délka [l] | 44,5 mm |
| Poznámka k provozu | Konektory COMBICON jsou podle EN 61984 konektory bez spínacího výkonu (COC). Při použití v souladu s určením nesmí být zasunuty nebo odděleny pod napětím ani pod zátěží. |
| Připojení vodiče | |
| Specifikace zkoušky | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Výsledek | Zkouška vykonána úspěšně |
| Zkouška poškození vodiče a uvolnění | |
| Specifikace zkoušky | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Výsledek | Zkouška vykonána úspěšně |
| Opakované připojení a uvolnění | |
| Specifikace zkoušky | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Výsledek | Zkouška vykonána úspěšně |
| Zkouška tahem | |
| Specifikace zkoušky | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Průřez vodiče / typ vodiče / tažná síla požadovaná/skutečná hodnota | 0,75 mm² / tuhý / > 30 N |
| 0,75 mm² / flexibilní / > 30 N | |
| 16 mm² / tuhý / > 100 N | |
| 16 mm² / flexibilní / > 100 N | |
| Zásuvné a tažné síly | |
| Specifikace zkoušky | DIN EN 60512-13-2:2006-11 |
| Výsledek | Zkouška vykonána úspěšně |
| Počet cyklů | 50 |
| Zásuvná síla na pól cca | 7 N |
| Tažná síla na pól cca | 7 N |
| Odolnost nápisů | |
| Specifikace zkoušky | DIN EN 60068-2-70:1996-07 |
| Výsledek | Zkouška vykonána úspěšně |
| Polarizace a kódování | |
| Specifikace zkoušky | DIN EN 60512-13-5:2006-11 |
| Výsledek | Zkouška vykonána úspěšně |
| Vizuální kontrola | |
| Specifikace zkoušky | DIN EN 60512-1-1:2003-01 |
| Výsledek | Zkouška vykonána úspěšně |
| Kontrola rozměrů | |
| Specifikace zkoušky | DIN EN 60512-1-2:2003-01 |
| Výsledek | Zkouška vykonána úspěšně |
| Vibrační zkouška | |
| Specifikace zkoušky | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frekvence | 10 - 150 - 10 Hz |
| Rychlost rozmítání | 1 oktáva/min. |
| Amplituda | 0,35 mm (10 Hz ... 60,1 Hz) |
| Zrychlení | 5g (60,1 Hz ... 150 Hz) |
| Zkušební doba na jednu osu | 2,5 h |
| Zkušební směry | Osa X, Y a Z |
| Zkouška životnosti | |
| Specifikace zkoušky | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Výdržné rázové napětí v nadmořské výšce | 9,8 kV |
| Průchozí odpor R1 | 0,5 mΩ |
| Průchozí odpor R2 | 0,5 mΩ |
| Počet připojení | 50 |
| Izolační odpor sousedících pólů | > 5 MΩ |
| Klimatická zkouška | |
| Specifikace zkoušky | DIN EN ISO 6988:1997-03 |
| Nebezpečí vzniku koroze | 0,2 dm3 SO2 na 300 dm3/40 °C/1 cyklus |
| Namáhání teplem | 100 °C/168 h |
| Výdržné střídavé napětí | 4,26 kV |
| Okolní podmínky | |
| Teplota prostředí (provoz) | -40 °C ... 100 °C (v závislosti na zátěžové křivce) |
| Teplota prostředí (skladování/přeprava) | -40 °C ... 70 °C |
| Relativní vlhkost vzduchu (skladování/přeprava) | 30 % ... 70 % |
| teplota okolí (montáž) | -5 °C ... 100 °C |
| Tepelná zkouška | Zkušební skupina C | |
| Specifikace zkoušky | DIN EN 60512-5-1:2003-01 |
| Kontrolovaný počet pólů | 9 |
| Izolační odpor | |
| Specifikace zkoušky | DIN EN 60512-3-1:2003-01 |
| Izolační odpor sousedících pólů | > 5 MΩ |
| Teplotní cykly | |
| Specifikace zkoušky | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Výsledek | Zkouška vykonána úspěšně |
| Vzdušné vzdálenosti a dráhy plazivých proudů | | |
| Specifikace zkoušky | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| skupina izolačního materiálu | I |
| Odolnost proti plazivým proudům (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Izolační pevnost (III/3) | 1000 V |
| Jmenovité rázové napětí (III/3) | 8 kV |
| minimální hodnota vzdušné vzdálenosti - nehomogenní pole (III/3) | 8 mm |
| minimální hodnota dráhy plazivých proudů (III/3) | 12,5 mm |
| Izolační pevnost (III/2) | 1000 V |
| Jmenovité rázové napětí (III/2) | 8 kV |
| minimální hodnota vzdušné vzdálenosti - nehomogenní pole (III/2) | 8 mm |
| minimální hodnota dráhy plazivých proudů (III/2) | 8 mm |
| Izolační pevnost (II/2) | 1000 V |
| Jmenovité rázové napětí (II/2) | 6 kV |
| minimální hodnota vzdušné vzdálenosti - nehomogenní pole (II/2) | 5,5 mm |
| minimální hodnota dráhy plazivých proudu (II/2) | 5,5 mm |
| Způsob balení | zabaleno v krabici |
| Jmenovité napětí UN | Jmenovitý proud IN | Průřez AWG | Průřez mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 600 V | 66 A | 20 - 4 | ||
| Usegroup C | ||||
| 600 V | 66 A | 20 - 4 | ||
| Jmenovité napětí UN | Jmenovitý proud IN | Průřez AWG | Průřez mm2 | |
|---|---|---|---|---|
| 1000 V | 76 A | 0,75 - 16 |
