FKCN 2,5 HC/ 3-ST-5,08
-
Konektor desky plošných spojů
1816590

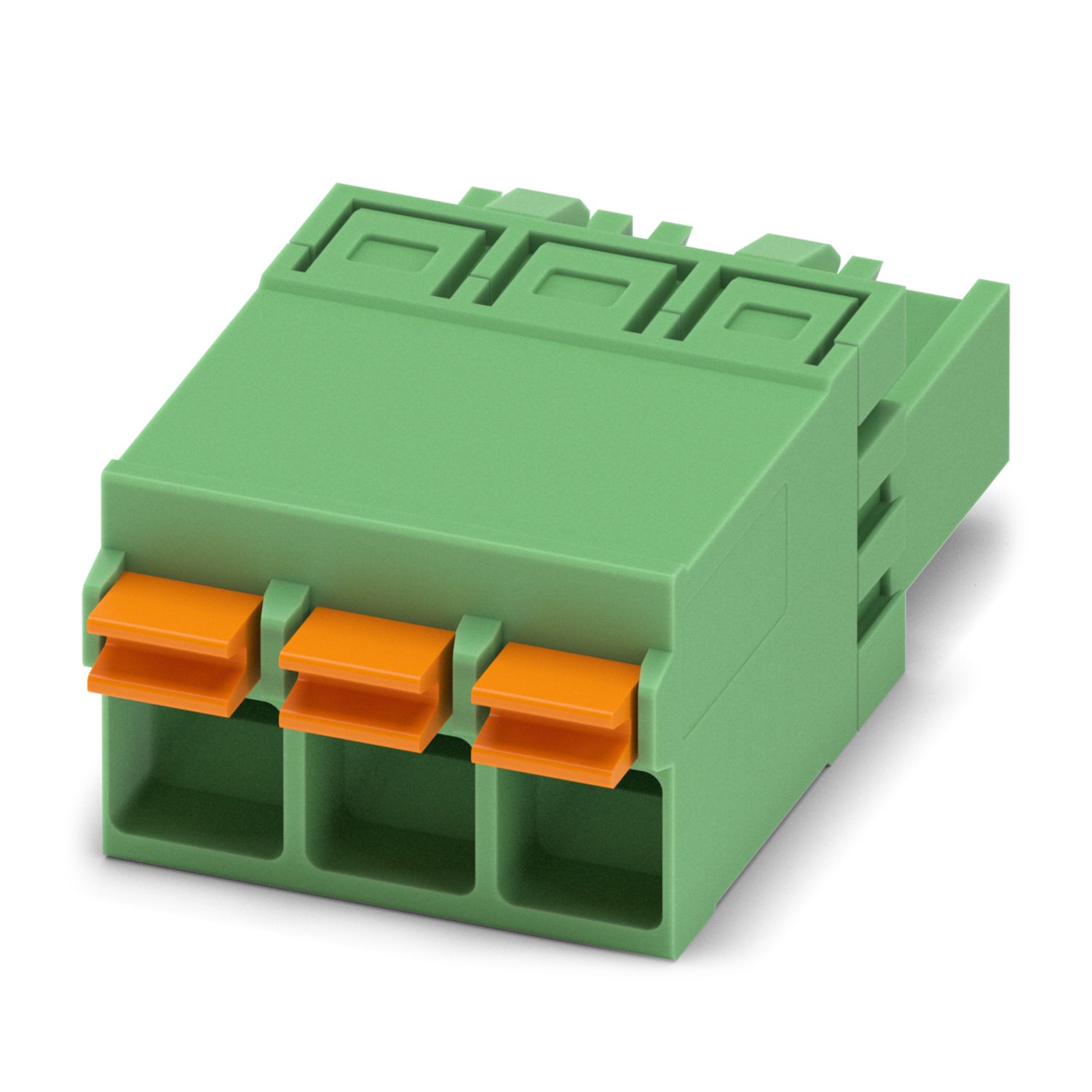

Konektor desek plošných spojů, jmenovitý průřez: 2,5 mm2, barva: zelená, jmenovitý proud: 16 A, jmenovité napětí (III/2): 320 V, povrch kontaktů: Sn, typ kontaktu: Zásuvka, počet řad: 1, počet pólů: 3, typ připojení: Pružinové připojení push in, směr připojení vodič/deska: 0 °, aretační zámek: - Aretační zámek, systém zásuvných hlavic: COMBICON MSTB 2,5 HC, zajištění: bez, způsob upevnění: bez, způsob balení: zabaleno v krabici
Detaily výrobku
| Typ produktu | Konektor desek plošných spojů |
| Produktová řada | FKCN 2,5 HC/..-ST |
| Produktová řada | COMBICON Connectors M |
| Počet pólů | 3 |
| Počet řad | 1 |
| Vlastnosti | |
| Jmenovitý proud IN | 16 A |
| Jmenovité napětí UN | 320 V |
| Jmenovité napětí (III/3) | 320 V |
| Jmenovité rázové napětí (III/3) | 4 kV |
| Jmenovité napětí (III/2) | 320 V |
| Jmenovité rázové napětí (III/2) | 4 kV |
| Jmenovité napětí (II/2) | 630 V |
| Jmenovité rázové napětí (II/2) | 4 kV |
| Technologie připojení | |
| Systém konektorů | COMBICON MSTB 2,5 HC |
| Jmenovitý průřez | 2,5 mm² |
| Typ kontaktu | Zásuvka |
| Zajištění | |
| Druh zajištění | bez |
| Pojistná příruba | bez |
| Připojení vodiče | |
| Typ připojení | Pružinové připojení push in |
| Směr připojení vodič/deska | 0 ° |
| Průřez vodiče tuhý | 0,2 mm² ... 1,5 mm² |
| Průřez vodiče ohebný | 0,2 mm² ... 2,5 mm² |
| Průřez vedení AWG | 24 ... 16 |
| Průřez vodiče flexibilní s koncovkou vodiče bez plastové objímky | 0,25 mm² ... 1,5 mm² |
| Průřez vodiče flexibilní s koncovkou vodiče s plastovou objímkou | 0,25 mm² ... 1,5 mm² |
| Vnitřní válcový rozměr a x b / průměr | 2,8 mm x 2,0 mm / 2,0 mm |
| Délka odizolování | 10 mm |
| Údaje o materiálu - kontakt | |
| Poznámka | V souladu s WEEE/RoHS, bez obsahu whiskerů podle IEC 60068-2-82/JEDEC JESD 201 |
| Materiál kontakt | Cu slitina |
| Povrchové vlastnosti | pozinkovaný žárově ponorem |
| Kovový povrch bod připojení (povrchová vrstva) | Cín (4 - 8 µm Sn) |
| Kovový povrch oblast kontaktu (povrchová vrstva) | Cín (4 - 8 µm Sn) |
| Údaje o materiálu - pouzdro | |
| Barva (Pouzdro) | zelená (6021) |
| Izolační materiál | PA |
| skupina izolačního materiálu | I |
| CTI dle IEC 60112 | 600 |
| Třída hořlavosti podle UL 94 | V0 |
| Číslo vznětlivosti žhnoucího drátu GWFI podle EN 60695-2-12 | 850 |
| Číslo vznětlivosti žhnoucího drátu GWIT podle EN 60695-2-13 | 775 |
| Teplota Brinellovy zkoušky tvrdosti podle EN 60695-10-2 | 125 °C |
| Údaje o materiálu – ovládací prvek | |
| Barva (Ovládací prvek) | oranžová (2003) |
| Izolační materiál | PA |
| skupina izolačního materiálu | I |
| CTI dle IEC 60112 | 600 |
| Třída hořlavosti podle UL 94 | V0 |
| Výkres v měřítku |
|
| Rozteč | 5,08 mm |
| Šířka [w] | 15,14 mm |
| Výška [h] | 10,9 mm |
| Délka [l] | 25,79 mm |
| Poznámka k provozu | Konektory COMBICON jsou podle EN 61984 konektory bez spínacího výkonu (COC). Při použití v souladu s určením nesmí být zasunuty nebo odděleny pod napětím ani pod zátěží. |
| Okolní podmínky | |
| Teplota prostředí (provoz) | -40 °C ... 100 °C (v závislosti na zátěžové křivce) |
| Teplota prostředí (skladování/přeprava) | -40 °C ... 70 °C |
| Relativní vlhkost vzduchu (skladování/přeprava) | 30 % ... 70 % |
| teplota okolí (montáž) | -5 °C ... 100 °C |
| Vzdušné vzdálenosti a dráhy plazivých proudů | | |
| Specifikace zkoušky | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| skupina izolačního materiálu | I |
| Odolnost proti plazivým proudům (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Izolační pevnost (III/3) | 320 V |
| Jmenovité rázové napětí (III/3) | 4 kV |
| minimální hodnota vzdušné vzdálenosti - nehomogenní pole (III/3) | 3 mm |
| minimální hodnota dráhy plazivých proudů (III/3) | 4 mm |
| Izolační pevnost (III/2) | 320 V |
| Jmenovité rázové napětí (III/2) | 4 kV |
| minimální hodnota vzdušné vzdálenosti - nehomogenní pole (III/2) | 3 mm |
| minimální hodnota dráhy plazivých proudů (III/2) | 3 mm |
| Izolační pevnost (II/2) | 630 V |
| Jmenovité rázové napětí (II/2) | 4 kV |
| minimální hodnota vzdušné vzdálenosti - nehomogenní pole (II/2) | 3 mm |
| minimální hodnota dráhy plazivých proudu (II/2) | 3,2 mm |
| Způsob balení | zabaleno v krabici |
Kompatibilní produkty
Vaše výhody
Integrovaná zesílená pružina pro dodatečnou bezpečnost při kolísání teploty a výkonu
Přípojka Push-in bez použití nástrojů
Intuitivní obsluha díky barevně odlišeným ovládacím tlačítkům
Nejmenší provedení pro příslušný průřez vodiče
Kombinovatelné s rodinou MSTB 2,5
