VIP-CAB-FLK40/EZ-DR/ 5,0M/S
-
Kabel
2905827

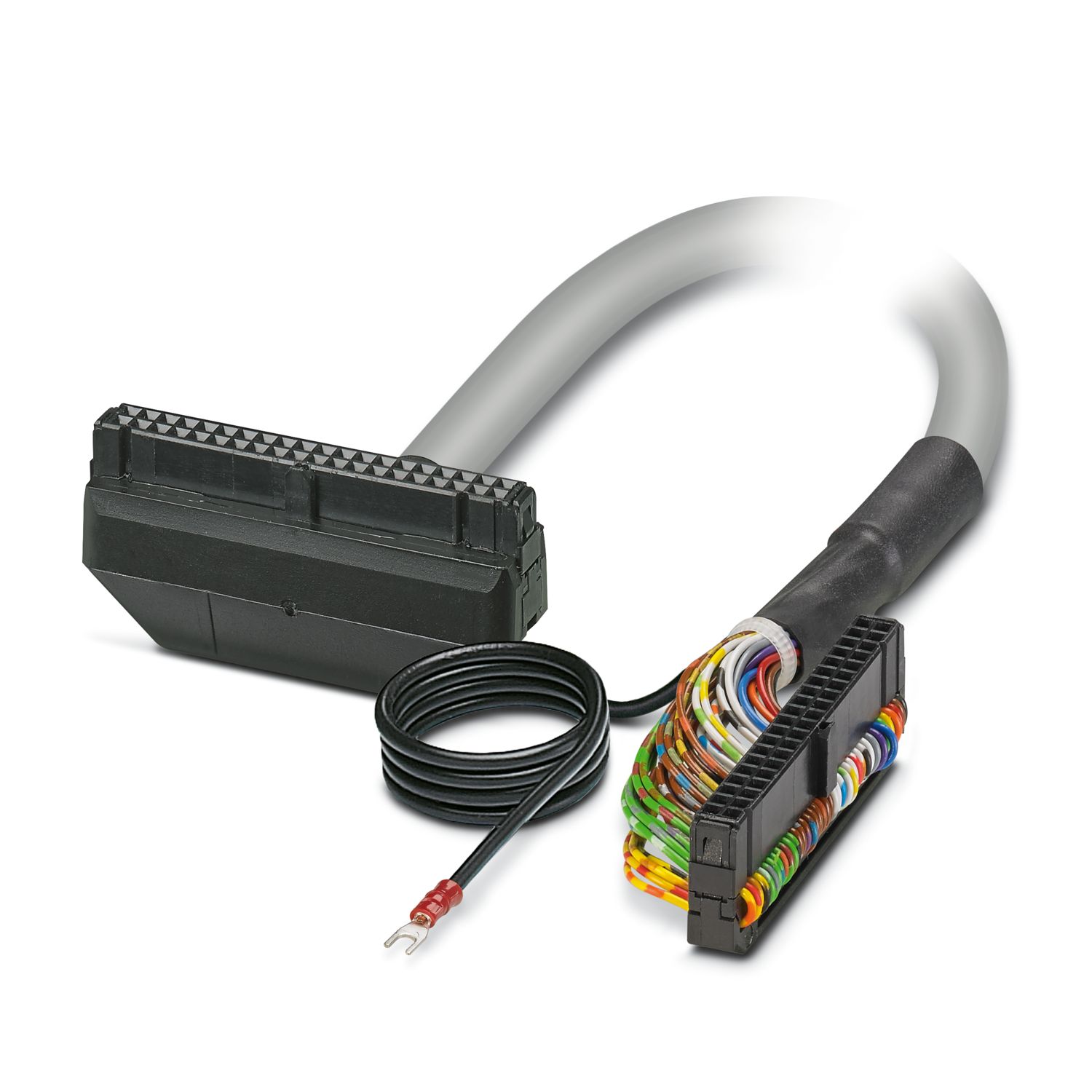

Osazený, stíněný kulatý kabel s dodatečnou přípojkou stínění a dvěma 40pólovými pružinovými konektorovými lištami (propojení 1:1). Jedna lišta je zapouzdřená (výstup 90°), délka kabelu: 5 m
Detaily výrobku
| Typ produktu | Systémový kabel |
| Izolační vlastnosti: Vzdušné dráhy a dráhy plazivých proudů | |
| Izolace | Funkční izolace |
| Kategorie přepětí | II |
| Stupeň znečištění | 2 |
| Okolní podmínky | |
| Druh ochrany | IP00 |
| Druh ochrany (Místo montáže) | ≥ IP54 (Místo montáže) |
| Teplota prostředí (provoz) (pevné uložení) | -40 °C ... 70 °C (pevné uložení) |
| Teplota prostředí (provoz) (pohyblivé uložení) | -10 °C ... 70 °C (pohyblivé uložení) |
| Teplota prostředí (skladování/přeprava) | -40 °C ... 80 °C |
| Výška | ≤ 2000 m |
| Provozní napětí (DC) | ≤ 24 V DC |
| Jmenovitý provozní režim | 100 % ED |
| Proud (na každou větev) | ≤ 0,5 A |
| Vzdušné dráhy a dráhy plazivých proudů | |
| Izolační pevnost | 50 V |
| Jmenovité rázové napětí | 0,5 kV (1,2 / 50 μs) |
| Délka vedení | 5 m |
| 40X0.14 [PVC] | |
| UL AWM Style | 2464/1061 |
| Počet pólů | 40 |
| Stíněno | ano |
| Typ vedení | 40X0.14 [PVC] |
| Typ vodiče | Osazený, stíněný kulatý kabel |
| Stavba vodiče signálního vedení | 7x 0,16 mm |
| Signální vedení AWG | 26 |
| Průřez vodiče | 40x 0,14 mm² |
| Průměr žíly, včetně izolace | 1 mm ±0,03 mm |
| Vnější průměr vedení | 9,80 mm ±0,3 mm |
| Vnější plášť, materiál | Polotuhé PVC |
| vnější plášť, barva | šedá |
| Materiál vodič | pocínovaný pramen Cu |
| Odpor vedení | ≤ 145 Ω/km (při 20 °C) |
| Izolační odpor | ≥ 20 MΩ*km (20 °C) |
| Nejmenší poloměr ohnutí, instalovaný na pevno | 101 mm |
| Nejmenší poloměr ohnutí, pohyblivě instalovaný | 182 mm |
| Dynamická zatížitelnost (v ohybu) | Cykly ohybu maximální: 5000 (Při poloměru ≥ 18 × vnější průměr) |
| Bezhalogenovost | ne |
| Odolnost vůči plameni | IEC 60332-1-2 (potrubí) |
| VDE 0842, část 332-1-2 (potrubí) | |
| IEC 60332-3-22 (potrubí) | |
| UL VW-1 | |
| CSA FT-1 | |
| Odolnost vůči olejům | proti příležitostným stříkancům (potrubí) |
| provedení kabelu | Kabel pro jeden modul |
| Konektorem na plochý kabel | |
| Přípojka podle normy | IEC 60603-13 |
| Typ připojení | IDC/FLK-zdířkový konektor |
| Počet přípojek | 1 |
| Počet pólů | 40 |
| Úhel odbočení | 90 ° |
| Cykly zapojení | > 200 |
| Rozteč | 2,54 mm |
| Konektorem na plochý kabel | |
| Přípojka podle normy | IEC 60603-13 |
| Typ připojení | IDC/FLK-zdířkový konektor |
| Počet přípojek | 1 |
| Počet pólů | 40 |
| Cykly zapojení | > 200 |
| Rozteč | 2,54 mm |
| Vzdušné dráhy a dráhy plazivých proudů | |
| Normy/předpisy | DIN EN 50178 |
| Poznámka k provozu | Pro účely řádného používání je třeba dodržovat požadavky instalační směrnice (viz Ke stažení). V případě použití s výrobky jiných výrobců je nutné dodržovat také specifikace, bezpečnostní pokyny a varování příslušného jiného výrobce. |
| Objednací číslo | 2905827 |
| Ks/bal. | 1 Kus |
| Minimální objednané množství | 1 Kus |
| Upozornění | Vyrobeno na zakázku (nelze vrátit) |
| Prodejní kód | DK2 |
| Kód výrobku | DK2AH2 |
| GTIN | 4046356998451 |
| Hmotnost/kus (včetně obalu) | 930,8 g |
| Hmotnost/kus (bez obalu) | 333,333 g |
| Číslo celní sazby | 85444290 |
| Země původu | DE |
ECLASS
| ECLASS-13.0 | 27242220 |
ETIM
| ETIM 9.0 | EC000237 |
UNSPSC
| UNSPSC 21.0 | 26121600 |
| EU RoHS | |
| Splňuje požadavky dle směrnice RoHS | Ano (Žádná řízení o výjimkách) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-E
Žádné nebezpečné látky nad limitními hodnotami
|
| EU REACH SVHC | |
| Upozornění na kandidátní látku REACH (č. CAS) | Žádná látka s hmotnostním podílem vyšším než 0,1 % |
Kompatibilní produkty
Vaše výhody
40 pólové
Propojení 1:1
