SAC-4P-MICFR/ 5,0-PUR
-
Kabel snímače/akčního členu
1527210
Kabel snímače/akčního členu, 4-pólový, PUR/PVC, černošedá RAL 7021, volný konec vodiče, na Zásuvka úhlová 1/2"-20UNF, kódování: C, délka kabelu: 5 m
Detaily výrobku
| Typ produktu | Kabel snímače/akčního členu |
| Počet pólů | 4 |
| Počet kabelových vývodů | 1 |
| Stíněno | ne |
| Kódování | C |
| Izolační vlastnosti | |
| Kategorie přepětí | II |
| Stupeň znečištění | 3 |
| Třída hořlavosti podle UL 94 | HB |
| Materiál těsnění | NBR |
| Materiál těla úchytky | TPU, nesnadno vznětlivý, samozhášivý |
| Materiál kontakt | CuSn |
| Materiál povrch kontaktu | Ni/Au |
| Materiál držák kontaktu | TPU GF |
| Materiál šroubení | Zinkový odlitek, niklovaný |
| Izolační odpor | ≥ 10 MΩ |
| Jmenovité napětí UN | 250 V |
| Jmenovitý proud IN | 4 A |
| Ukazatel stavu | ne |
| Ukazatel stavu k dispozici | ne |
| Přípojka 1 | |
| Provedení | volný konec vodiče |
| Přípojka 2 | |
| Provedení | Zásuvka úhlová 1/2"-20UNF |

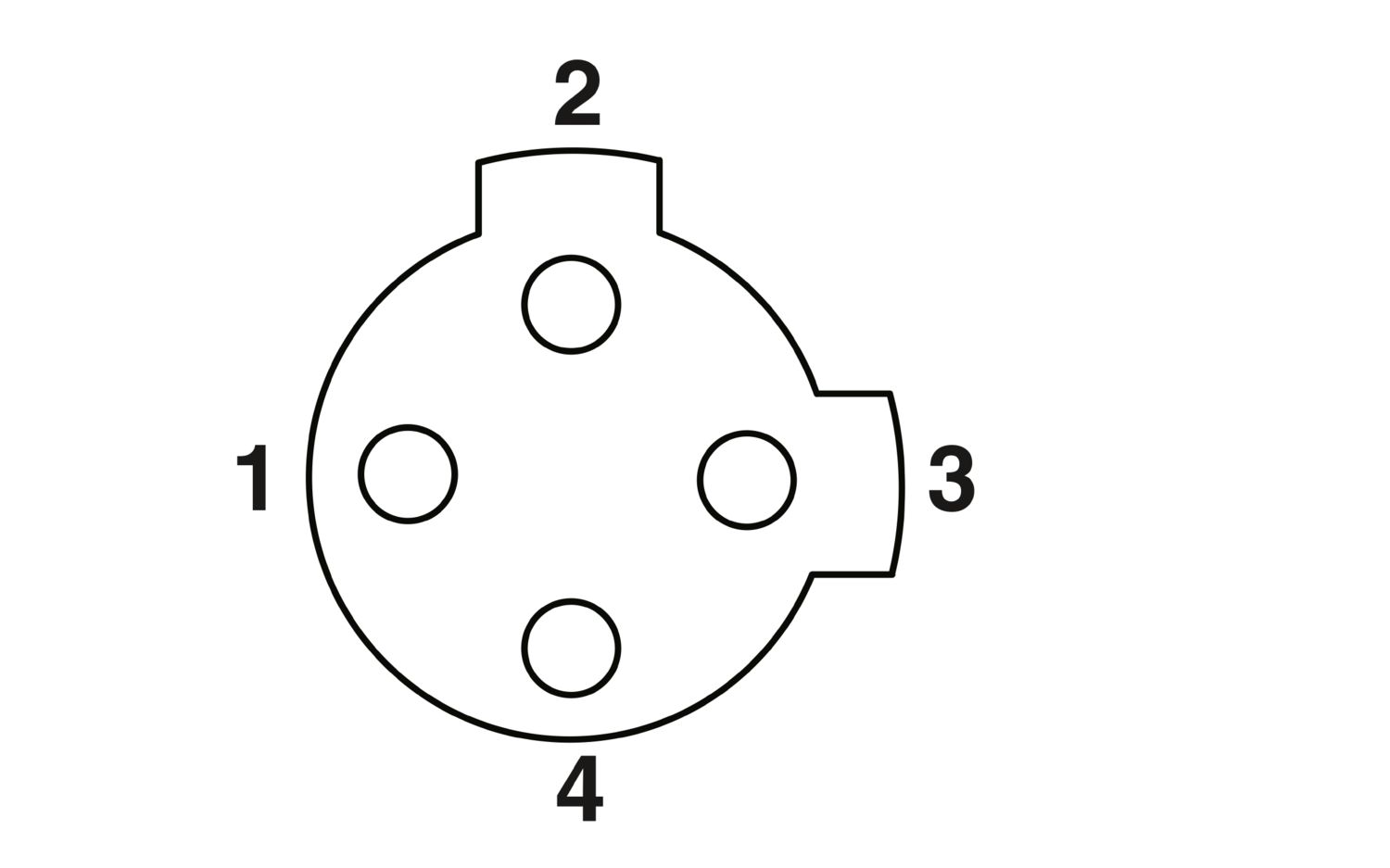

| Počet pólů | 4 |
| Druh kódování | C |
| Délka vedení | 5 m |
| PUR/PVC černý [350] | |

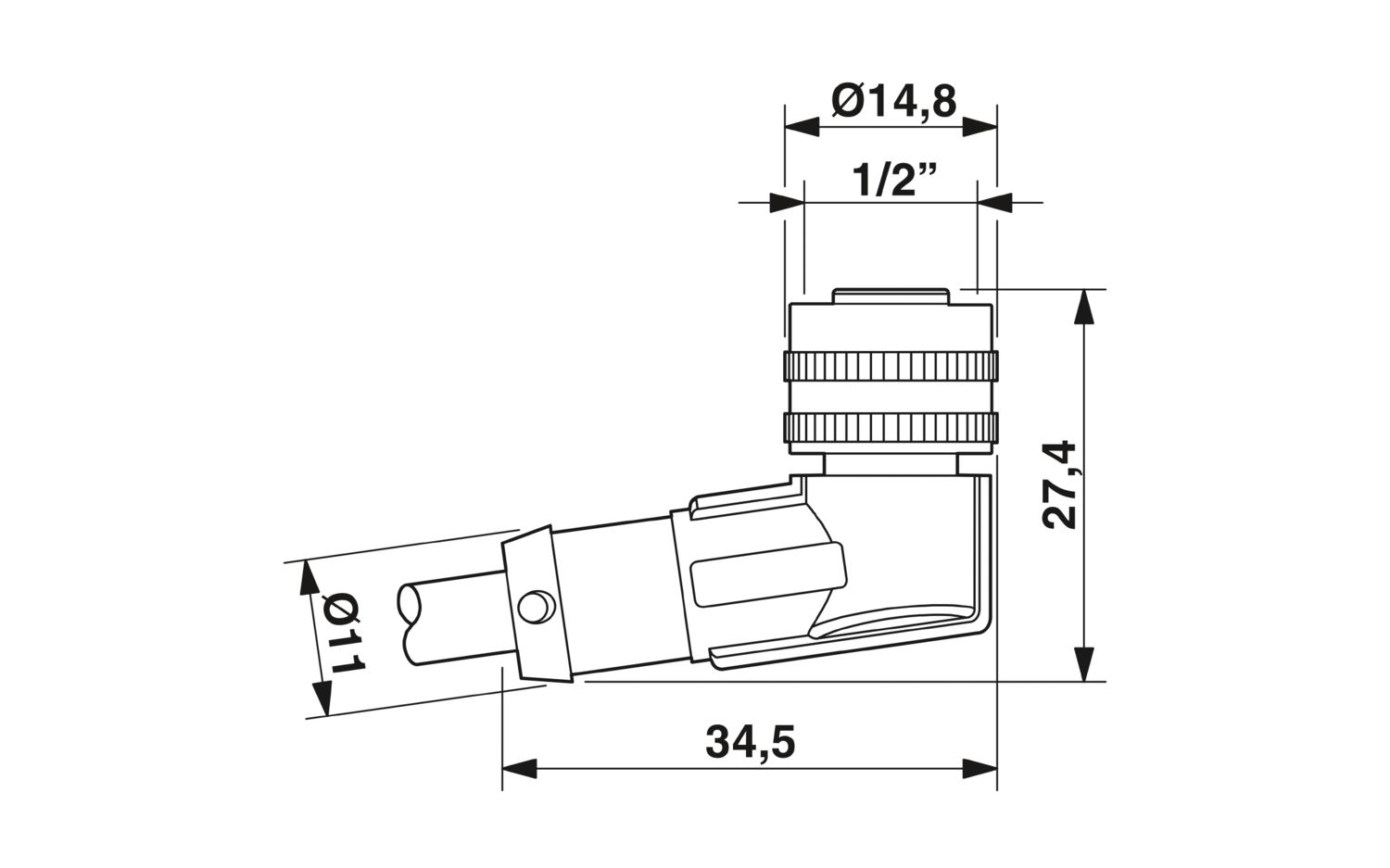

| Rozměrový výkres |
|
| Hmotnost vedení | 39 kg/km |
| UL AWM Style | 20549 |
| Počet pólů | 4 |
| Stíněno | ne |
| Typ vedení | PUR/PVC černý [350] |
| Stavba vodiče signálního vedení | 42x 0,10 mm |
| Signální vedení AWG | 22 |
| Průřez vodiče | 0,34 mm² |
| Průměr žíly, včetně izolace | 1,5 mm ±0,05 mm |
| Vnější průměr vedení | 5,20 mm ±0,2 mm |
| Vnější plášť, materiál | PUR |
| vnější plášť, barva | černošedá RAL 7021 |
| Materiál vodič | čistý pramen Cu |
| Materiál izolace žíly | PVC |

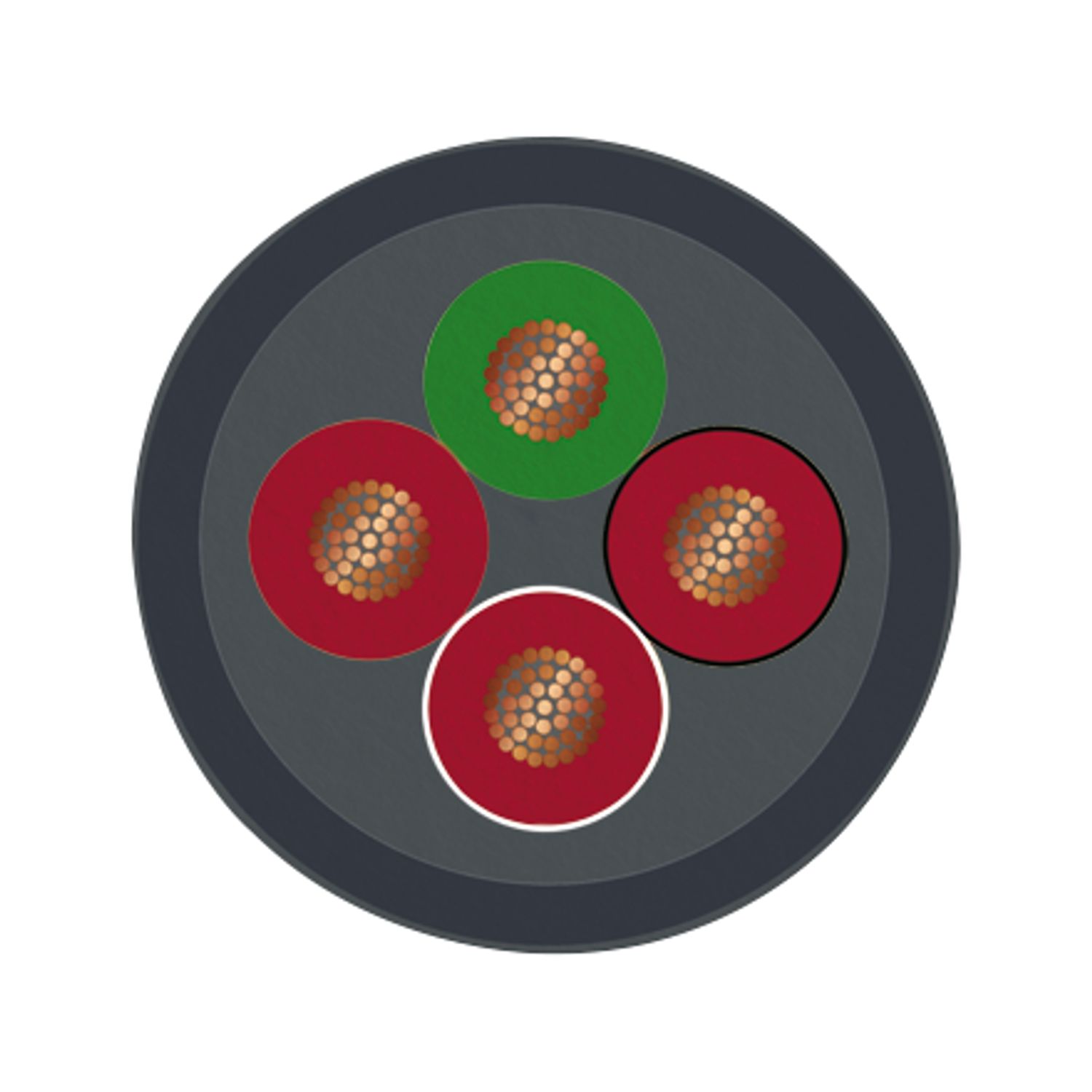

| Dílčí žíla, barva | zelená, červená/černá, červená/bílá, červená |
| Síla stěny izolace | cca. 0,30 mm (Izolace žil) |
| ≥ 0,38 mm (Vnější plášť) | |
| cca. 0,35 mm (vnitřní plášť) | |
| Max. odpor vedení | max. 58 Ω/km (při 20 °C) |
| Izolační odpor | ≥ 1 GΩ*km (při 20 °C) |
| Kabel jmenovitého napětí | ≤ 300 V |
| Zkušební napětí | ≥ 3000 V |
| Nejmenší poloměr ohnutí, instalovaný na pevno | 52 mm |
| Nejmenší poloměr ohnutí, pohyblivě instalovaný | 52 mm |
| Dynamická zatížitelnost (v ohybu) | Cykly ohybu maximální: 2000000, Poloměr ohnutí: 52 mm, Dráha pojezdu: 5 m, Rychlost pojezdu: 3 m/s |
| Odolnost vůči plameni | podle UL-Style 20549 |
| Teplota prostředí (provoz) | -25 °C ... 80 °C (kabel, pevné uložení) |
| -5 °C ... 80 °C (Kabel, pohyblivé uložení) | |
| Okolní podmínky | |
| Krytí | IP65 |
| IP67 | |
| IP68 | |
| Teplota prostředí (provoz) | -25 °C ... 90 °C (Zástrčka/zásuvka) |
| -25 °C ... 80 °C (kabel, pevné uložení) | |
| -5 °C ... 80 °C (Kabel, pohyblivé uložení) | |
