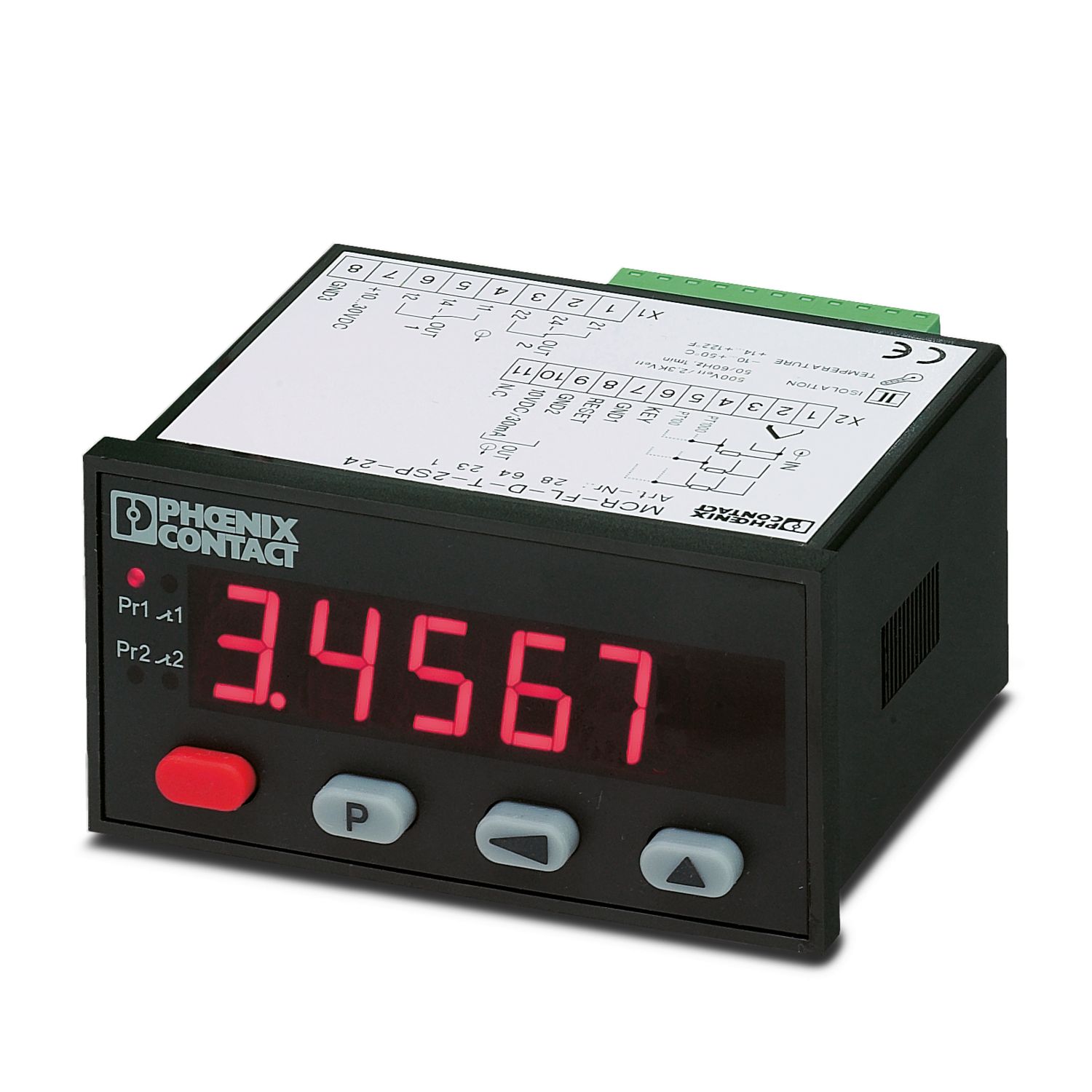

MCR-FL-D-T-2SP- 24
-
Digitální displej
2864231
Digitální displej MCR, pro měření a zobrazení teplot a lineárních charakteristik mV, pomocná energie 24 V DC
Detaily výrobku
| Typ produktu | Zobrazovací modul |
| Zkušební napětí vstup/výstup/napájení | 500 Veff / 2,3 kVeff , 50/60 Hz, 1 min. |
| Napájení | |
| Rozmezí napájecího napětí | 10 V DC ... 30 V DC |
| Příkon | max. 2 W |
| Signál | |
| Vstupní signál napětí maximálně | 10 V DC |
| Použitelné vstupní zdroje | Odporový teploměr ve 2-, 3- nebo 4vodičové technice (podle DIN 43760/DIN IEC 751) např. Pt 100/Pt 1000 (-200...+800°C) |
| Senzory termoelektrického článku (podle DIN IEC 584-1/DIN 43710): B, E, J, K, N, R, S, T | |
| Hladina sepnutí signálu "1" | 4 V DC ... 30 V DC |
| Hladina sepnutí signálu "0" | 0 V DC ... 2 V DC |
| Potlačení šumu sítě | digitální filtrace 50/60 Hz |
| Vstup reset-impulz | > 5 ms do vynulování totalizátoru / reléových výstupů |
| měřicí frekvence | 1 měření/sekunda |
| Měření | |
| Vstupní odpor vstupu napětí | > 2 MΩ |
| Měření | |
| : | -200 °C ... 800 °C (volně nastavitelné) |
| -200 °C ... 800 °C (volně nastavitelné) | |
| 0 °C ... 1820 °C (volně nastavitelné) | |
| -200 °C ... 1000 °C (volně nastavitelné) | |
| -210 °C ... 1200 °C (volně nastavitelné) | |
| -200 °C ... 1372 °C (volně nastavitelné) | |
| -200 °C ... 1300 °C (volně nastavitelné) | |
| -50 °C ... 1760 °C (volně nastavitelné) | |
| -50 °C ... 1760 °C (volně nastavitelné) | |
| -210 °C ... 400 °C (volně nastavitelné) | |
| Lineární rozsah odporu | 0 Ω ... 4000 Ω (Chybová tolerance ± 2 Ω) |
| 0 Ω ... 400 Ω (Chybová tolerance ± 0,2 Ω) | |
| rozsah signálu mV lineární | 0 mV ... 100 mV |
| -100 mV ... 100 mV | |
| Spínání: | |
| Provedení kontaktů | 2 přepínací kontakt |
| Materiál kontaktu | AgCdO |
| Spínací napětí maximální | 300 V DC |
| 250 V AC | |
| Minimální spínací proud | 30 mA DC |
| Maximální spínací proud | 3 A |
| Vypínací výkon (ohmická zátěž) maximálně | 50 W |
| 2000 VA | |
| Typ připojení | Výměnné šroubové připojení |
| Délka odizolování | 8 mm |
| Závit šroubu | M2 |
| Průřez vodiče tuhý | 0,14 mm² ... 1 mm² |
| Průřez vodiče ohebný | 0,14 mm² ... 1,5 mm² |
| Průřez vedení AWG | 26 ... 16 |
| Typ připojení | Výměnné šroubové připojení |
| Délka odizolování | 8 mm |
| Závit šroubu | M3 |
| Průřez vodiče tuhý | 0,2 mm² ... 2,5 mm² |
| Průřez vodiče ohebný | 0,2 mm² ... 2,5 mm² |
| Průřez vedení AWG | 24 ... 14 |
| Šířka | 96 mm |
| Výška | 48 mm |
| Hloubka | 93,1 mm |
| Materiál pouzdra | Macrolon 2405 |
| Okolní podmínky | |
| Druh ochrany | IP65 (na přední straně) |
| Teplota prostředí (provoz) | -20 °C ... 65 °C |
| Teplota prostředí (skladování/přeprava) | -40 °C ... 85 °C |
| CE | |
| Certifikát | CE shoda |
| UL, USA / Kanada | |
| Označení | UL 508 Recognized |
| Objednací číslo | 2864231 |
| Ks/bal. | 1 Kus |
| Minimální objednané množství | 1 Kus |
| Upozornění | Vyrobeno na zakázku (nelze vrátit) |
| Prodejní kód | DK1 |
| Kód výrobku | DK1141 |
| GTIN | 4017918820701 |
| Hmotnost/kus (včetně obalu) | 341,3 g |
| Hmotnost/kus (bez obalu) | 341,3 g |
| Číslo celní sazby | 90291000 |
| Země původu | DE |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Tabulku s čínským prohlášením RoHS pro příslušný výrobek najdete v části Download (Ke stažení) u daného produktu v části „Prohlášení výrobce“. Pro všechny výrobky s označením EFUP-E se nevydává ani nevyžaduje tabulka s prohlášením RoHS pro Čínu.
|
| EU REACH SVHC | |
| Upozornění na kandidátní látku REACH (č. CAS) | Žádná látka s hmotnostním podílem vyšším než 0,1 % |
