  5. Digitální displej - FA MCR-EX-DS-I-I-OLP

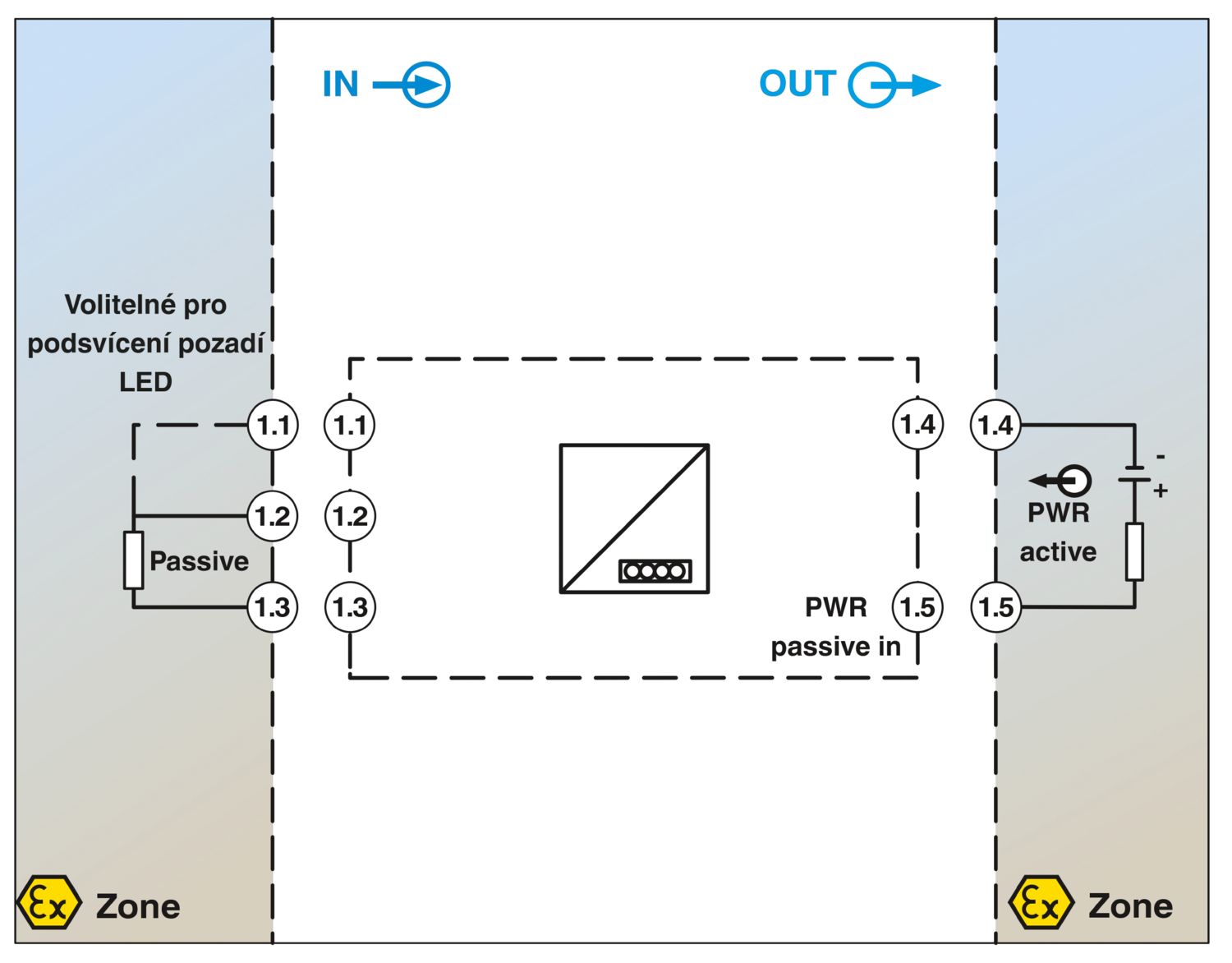

Blokové schéma zapojení FA MCR-EX-DS-I-I-OLP

Digitální displej - FA MCR-EX-DS-I-I-OLP
2908800

Ex i, Procesní indikátor napájený z výstupní smyčky pro montáž do rozvaděče. HART

Detaily výrobku

Typ produktu Digitální displej
Teplotní koeficient maximální < 0,02 %/K
Chyba přenosu maximální 0,1 % (z konečné hodnoty)
Napájení
Rozmezí napájecího napětí s napájením ze smyčky, externí napájení není nutné
Signál: vstup měření proudu
Vstupní signál proud 4 mA ... 20 mA
Vstupní signál proud maximálně 200 mA
Pokles napětí ≤ 1 V
≤ 3,9 V (s osvětlením displeje)
Vstupní impedance  50 Ω
Signál: HART
Vstupní signál proud až 4x signály HART
Pokles napětí ≤ 1,9 V
≤ 4,8 V (s osvětlením displeje)
Vstupní impedance Rx = 40 Ω / Cx = 2,3 nF
Signál: Proud
Název výstupu proudový výstup
Výstupní signál proud 4 mA ... 20 mA
Počet zobrazených míst 5
Displej 7segmentový displej LC, s podsvícením, bodová matice pro zobrazení textu/čárových grafů
Zobrazená hodnota Škálovatelný
Typ připojení Zásuvné pružinové svornice
Délka odstranění izolace 9 mm
Průřez vodiče tuhý 0,14 mm² ... 1,5 mm²
Průřez vodiče ohebný 0,14 mm² ... 1,5 mm²
Průřez vedení AWG 26 ... 16
Datová komunikace (bypass)
Podporované protokoly HART
Šířka 96 mm
Výška 48 mm
Hloubka 41,5 mm
Materiál pouzdra Hliník / polykarbonát
Okolní podmínky
Druh ochrany IP65 (na přední straně)
IP20 (Zadní)
Teplota prostředí (provoz) -40 °C ... 60 °C
Teplota prostředí (skladování/přeprava) -40 °C ... 85 °C
Výška < 5000 m (přes NN)
Třída klimatu podle IEC 60654-1, třída B2
CE
Certifikát CE shoda
CE
Označení  II 2G Ex ib IIC T6 Gb
Certifikát PTB 17 ATEX 2025 X
CE
Označení Ex ib IIC T6 Gb
Certifikát IECEx PTB 16.0033X
CE
Označení Ex ib IIC T6 Gb
Certifikát 2021322309004298
CE
Označení UL 61010 Listed
CE
Certifikát DNV GL TAA000013C
DNV GL data
Temperature B
Humidity B
Vibration A
EMC B
Enclosure Required protection according to the Rules shall be provided upon installation on board
Rušivé vyzařování IEC 61326, třída B
GB Standard
Normy/předpisy GB 3836.1
GB 3836.4
Montážní poloha Max. rozsah zorného úhlu +/- 45° od střední osy displeje v každém směru
Objednací číslo 2908800
Ks/bal. 1 Kus
Minimální objednané množství 1 Kus
Upozornění Vyrobeno na zakázku (nelze vrátit)
Prodejní kód CK3
Kód výrobku CK3312
Strana katalogu Strana 184 (C-5-2019)
GTIN 4055626357225
Hmotnost/kus (včetně obalu) 353,5 g
Hmotnost/kus (bez obalu) 353,5 g
Číslo celní sazby 90328900
Země původu DE

ECLASS

ECLASS-9.0 27210301
ECLASS-10.0.1 27210301
ECLASS-11.0 27210301

ETIM

ETIM 8.0 EC011349

UNSPSC

UNSPSC 21.0 39121000

EAC

Approval ID: RU*DE.*08.B.01522/19

UL Listed

Approval ID: FILE E 330267

cUL Listed

Approval ID: FILE E 330267

DNV GL

Approval ID: TAA000013C

IECEx

Approval ID: IECEx PTB 16.0033X

ATEX

Approval ID: PTB 17 ATEX 2025 X

CSA

Approval ID: 70106894

FM approved

Approval ID: FM16US0464

CSAus

Approval ID: 70106894

cULus Listed

cCSAus

China RoHS Časové období pro použití k zamýšlenému účelu (EFUP): 50 let
Informace o nebezpečných látkách najdete v prohlášení výrobce v části „Ke stažení“
