Digitální displej - FA MCR-DS-I-I-OLP

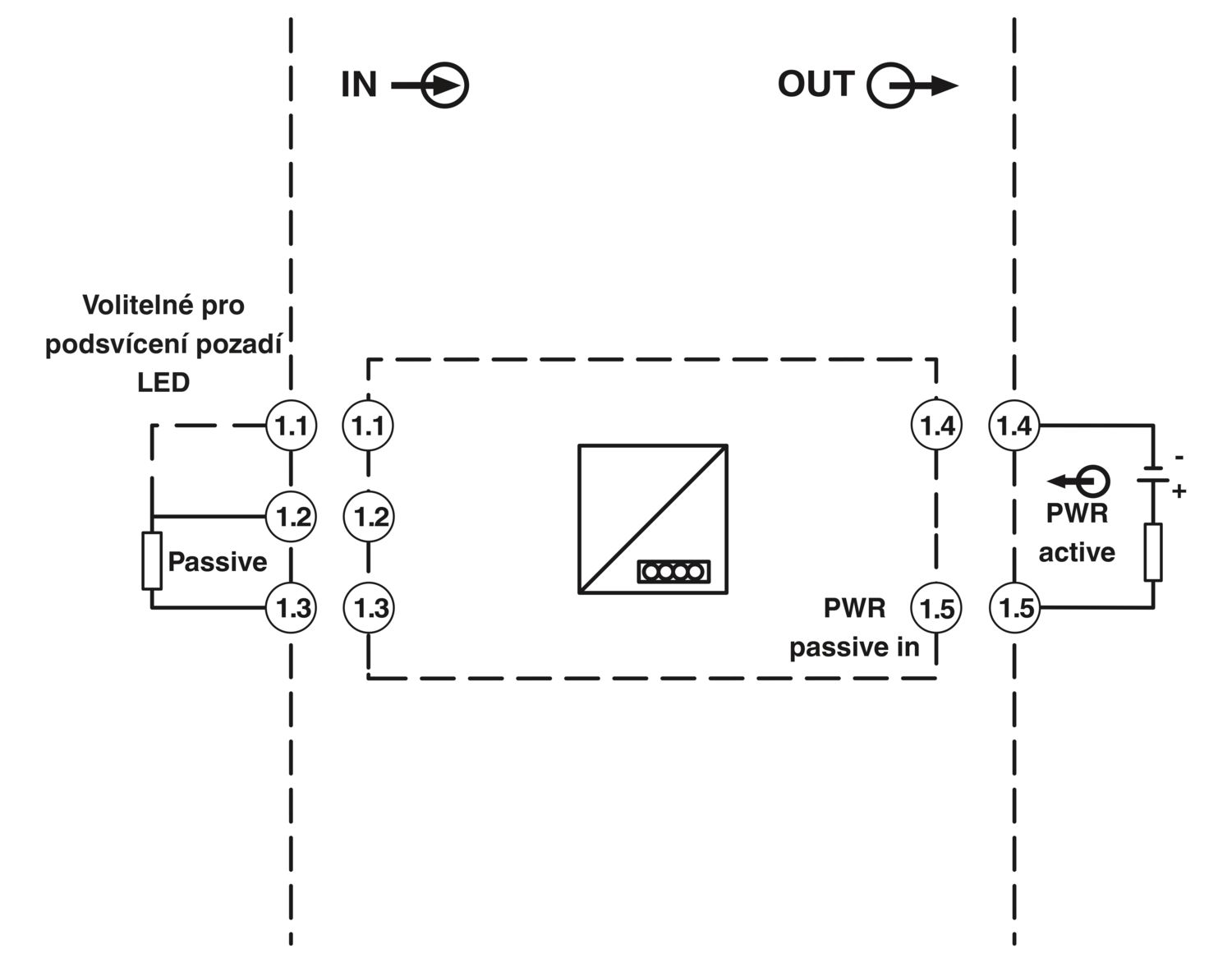

Blokové schéma zapojení FA MCR-DS-I-I-OLP
Digitální displej - FA MCR-DS-I-I-OLP
2908781
Procesní indikátor napájený z výstupní smyčky pro montáž do rozvaděče. HART
Kde mohu tento výrobek koupit?
Detaily výrobku
Expand All
Collapse All
Technické údaje
Vlastnosti výrobku
Typ produktu
Digitální displej
Elektrické vlastnosti
Teplotní koeficient maximální
< 0,02 %/K
Chyba přenosu maximální
0,1 % (z konečné hodnoty)
Napájení
Rozmezí napájecího napětí
s napájením ze smyčky, externí napájení není nutné
Vstupní data
Signál: vstup měření proudu
Vstupní signál proud
4 mA ... 20 mA
Vstupní signál proud maximálně
200 mA
Pokles napětí
≤ 1 V
≤ 3,9 V (s osvětlením displeje)
Vstupní impedance
50 Ω
Signál: HART
Vstupní signál proud
až 4x signály HART
Pokles napětí
≤ 1,9 V
≤ 4,8 V (s osvětlením displeje)
Vstupní impedance
R
x
= 40 Ω / C
x
= 2,3 nF
Výstupní data
Signál: Proud
Název výstupu
proudový výstup
Výstupní signál proud
4 mA ... 20 mA
Počet zobrazených míst
5
Displej
7segmentový displej LC, s podsvícením, bodová matice pro zobrazení textu/čárových grafů
Zobrazená hodnota
Škálovatelný
Data připojení
Typ připojení
Zásuvné pružinové svornice
Délka odstranění izolace
9 mm
Průřez vodiče tuhý
0,14 mm² ... 1,5 mm²
Průřez vodiče ohebný
0,14 mm² ... 1,5 mm²
Průřez vedení AWG
26 ... 16
Rozhraní
Datová komunikace (bypass)
Podporované protokoly
HART
Rozměry
Šířka
96 mm
Výška
48 mm
Hloubka
41,5 mm
Údaje o materiálu
Materiál pouzdra
Hliník / polykarbonát
Podmínky okolního prostředí a životnosti
Okolní podmínky
Druh ochrany
IP65 (na přední straně)
IP20 (Zadní)
Teplota prostředí (provoz)
-40 °C ... 60 °C
Teplota prostředí (skladování/přeprava)
-40 °C ... 85 °C
Výška
< 5000 m (přes NN)
Třída klimatu
podle IEC 60654-1, třída B2
Schvalovací údaje
CE
Certifikát
CE shoda
CE
Označení
UL 61010 Listed
CE
Certifikát
DNV GL TAA000013C
DNV GL data
Temperature
B
Humidity
B
Vibration
A
EMC
B
Enclosure
Required protection according to the Rules shall be provided upon installation on board
Data elektromagnetické kompatibility
Rušivé vyzařování
IEC 61326, třída B
Montáž
Montážní poloha
Max. rozsah zorného úhlu +/- 45° od střední osy displeje v každém směru
Obchodní data
Objednací číslo
2908781
Ks/bal.
1 Kus
Minimální objednané množství
1 Kus
Upozornění
Vyrobeno na zakázku (nelze vrátit)
Prodejní kód
CK1
Kód výrobku
CK1312
Strana katalogu
Strana 184 (C-5-2019)
GTIN
4055626357089
Hmotnost/kus (včetně obalu)
332 g
Hmotnost/kus (bez obalu)
332 g
Číslo celní sazby
90328900
Země původu
DE
Klasifikace
ECLASS
ECLASS-9.0
27210301
ECLASS-10.0.1
27210301
ECLASS-11.0
27210301
ETIM
ETIM 8.0
EC011349
UNSPSC
UNSPSC 21.0
39121000
Schválení
EAC
Approval ID: RU*DE.*08.B.01522/19
UL Listed
Approval ID: FILE E 330267
cUL Listed
Approval ID: FILE E 330267
DNV GL
Approval ID: TAA000013C
cULus Listed
Environmental Product Compliance
China RoHS
Časové období pro použití k zamýšlenému účelu (EFUP): 50 let
Informace o nebezpečných látkách najdete v prohlášení výrobce v části „Ke stažení“
