VS-PPC/ME-MSDS-93K-LI/5,0
-
Systémový kabel sběrnice
1419177

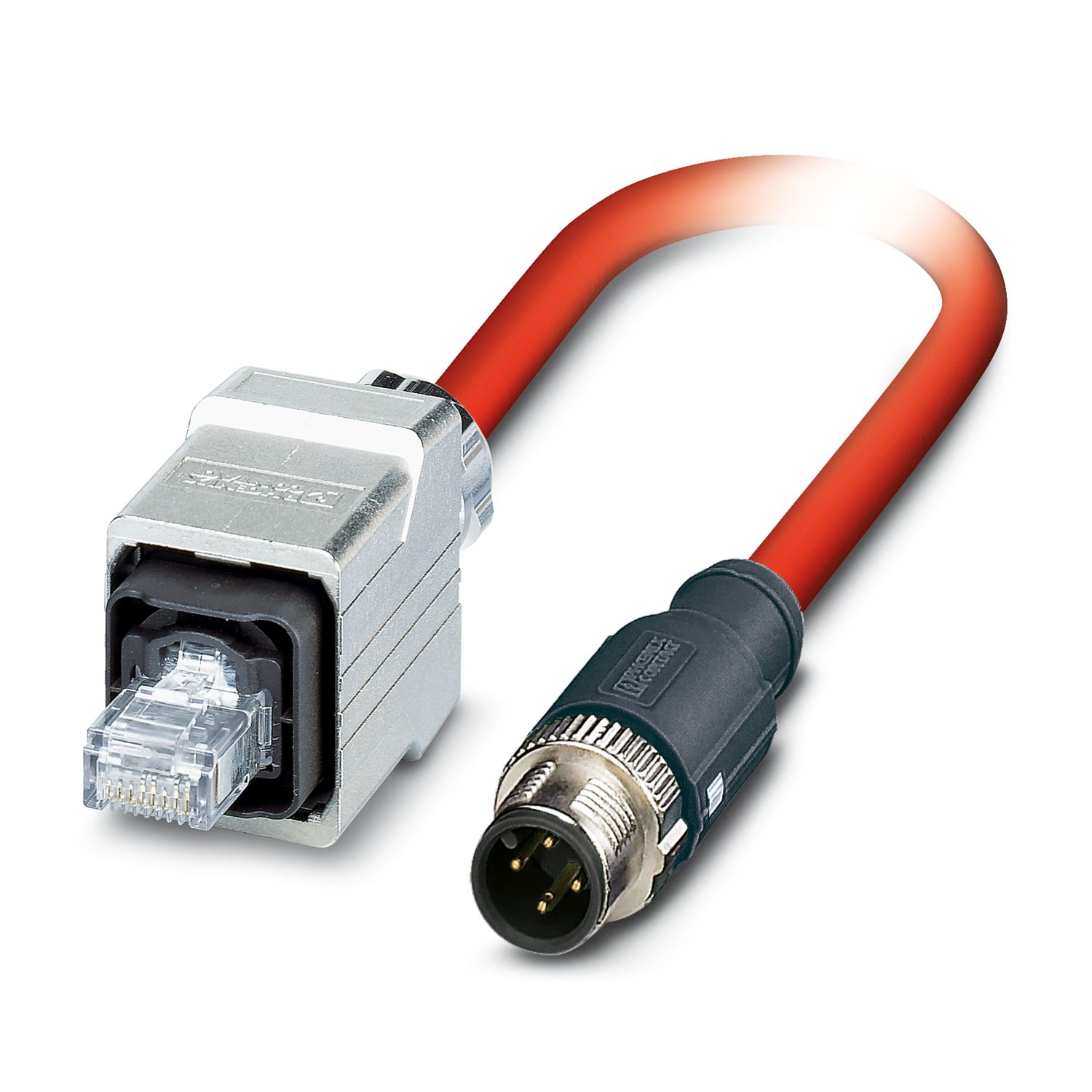

Kabel Sercos III, stíněný, křížený kabel, AWG 22 pružný (7drátový), RAL 3020 (dopravní červená), zástrčka RJ45/IP67 Push-Pull, kov na zástrčku M12, kódování D, délka: 5 m
Detaily výrobku
| Typ produktu | Datový kabel osazený |
| aplikace | Standard |
| Typ senzoru | Sercos |
| Počet pólů | 4 |
| Počet kabelových vývodů | 1 |
| Stíněno | ano |
| Druh signálu / kategorie | Sercos CAT5, 100 MBit/s |
| Jmenovité napětí UN | 48 V AC |
| 60 V DC | |
| Přenosové médium | Měď |
| Rychlost přenosu | 100 MBit/s |
| Přípojka 1 | |
| Provedení | Zástrčka přímo RJ45 Push Pull / IP67 |
| Počet pólů | 4 |
| Druh zajištění | Push Pull |
| Barva těla úchytky | stříbrná |
| Materiálem | Kov |
| Krytí | IP67 |
| Přípojka 2 | |
| Provedení | Zástrčka přímo M12 |
| Počet pólů | 4 |
| Druh kódování | D (Data) |
| Barva těla úchytky | černá |
| Délka vedení | 5 m |
| Sercos III [93K] | |
| Rozměrový výkres |
|
| Hmotnost vedení | 68 kg/km |
| UL AWM Style | 21694 (60 °C / 600 V) |
| Počet pólů | 4 |
| Stíněno | ano |
| Typ vedení | Sercos III [93K] |
| Konstrukce vodiče | 1x4xAWG22/7, SF/TQ |
| signální doba běhu | 5,3 ns/m |
| Stavba vodiče signálního vedení | 7x 0,25 mm |
| Signální vedení AWG | 22 |
| Průřez vodiče | 4x 0,34 mm² |
| Průměr žíly, včetně izolace | cca. 1,55 mm |
| Vnější průměr vedení | 6,50 mm ±0,2 mm |
| Vnější plášť, materiál | PVC |
| vnější plášť, barva | dopravní červená RAL 3020 |
| Materiál vodič | pocínovaný pramen Cu |
| Materiál izolace žíly | PE |
| Dílčí žíla, barva | bílý, žlutý, modrý, oranžový |
| Tloušťka stěny vnější plášť | cca. 0,90 mm |
| druh párového stínění | hliníkem pokovená polyesterová fólie |
| Celkové zkrucování | Křížený kabel |
| Max. odpor vedení | ≤ 120 Ω/km |
| Izolační odpor | ≥ 0,5 GΩ*km |
| Vazební odpor | ≤ 20,00 mΩ/m (při 10 Hz) |
| Vlnová impedance | 100 Ω ±15 Ω (při 100 MHz) |
| Kabel jmenovitého napětí | 600 V |
| Zkušební napětí žíla/žíla | 2000 V (50 Hz, 1 min.) |
| Zkušební napětí žíla/stínění | 2000,00 V (50 Hz, 1 min.) |
| Minimální poloměr ohybu, pevně položený | 3 x D |
| Minimální poloměr ohybu, flexibilně položený | 7 x D |
| Nejmenší poloměr ohnutí, instalovaný na pevno | 20 mm |
| Nejmenší poloměr ohnutí, pohyblivě instalovaný | 46 mm |
| Odolnost vůči plameni | podle UL 1685 (CSA FT 4) |
| Odolnost vůči olejům | podmíněné odolný vůči oleji |
| Jiná odolnost | odolné vůči UV (podle UL 1581, odstavec 1200) |
| Teplota prostředí (provoz) | -40 °C ... 70 °C (kabel, pevné uložení) |
| -40 °C ... 70 °C (Kabel, pohyblivé uložení) | |
| Teplota prostředí (uložení) | -20 °C ... 60 °C |
| Okolní podmínky | |
| Krytí | IP65 (Konektor M12) |
| IP67 (Konektor RJ45) | |
| Teplota prostředí (provoz) | -10 °C ... 60 °C (kabel, pevné uložení) |
| -5 °C ... 50 °C (Kabel, pohyblivé uložení) | |
