SAC-4P-MINMR/10,0-961/MINFSVAL
-
Systémový kabel sběrnice
1434316

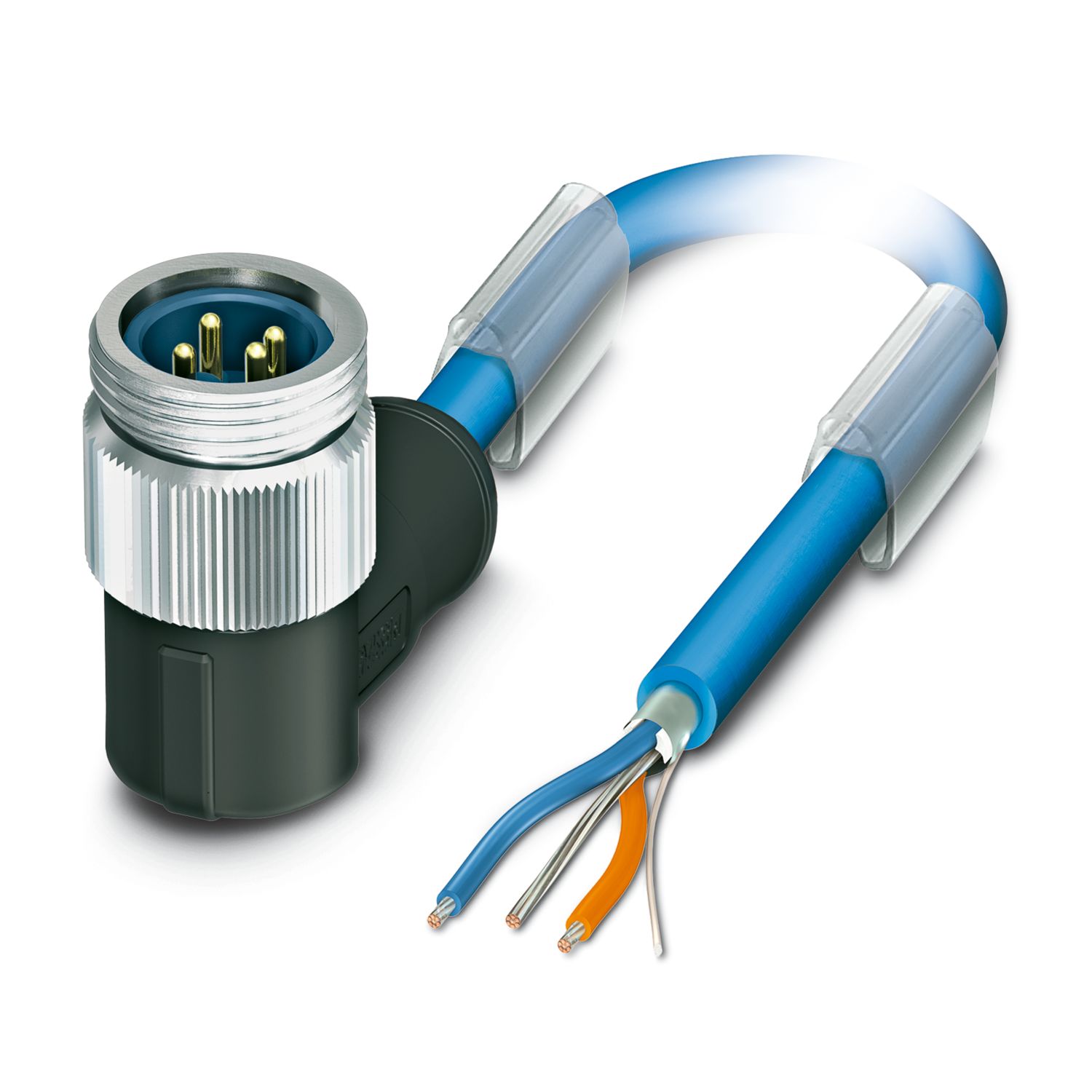

Systémový kabel sběrnice, FOUNDATION Fieldbus (31,25 kBit/s), 3-pólový, PVC, modrá RAL 5015, stíněná, Zástrčka úhlová 7/8"-16UNF, kódování: A, na Zásuvka přímo 7/8"-16UNF, kódování: A, délka kabelu: 10 m
Detaily výrobku
| Všeobecně | Pro aplikace v proudových obvodech druhu ochrany před vzplanutím jiskrová bezpečnost „i“. Elektrické vlastnosti podle EN 60079-14. |
| Typ produktu | Datový kabel osazený |
| aplikace | Procesní technika |
| Typ senzoru | FOUNDATION Fieldbus |
| Počet pólů | 3 |
| Počet kabelových vývodů | 1 |
| Kódování | A |
| Izolační vlastnosti | |
| Stupeň znečištění | 2 |
| Systém sběrnice | FOUNDATION Fieldbus |
| Druh signálu / kategorie | FOUNDATION Fieldbus, 31,25 kBit/s |
| Ukazatel stavu | ne |
| Izolační odpor | ≥ 10 MΩ |
| Jmenovité napětí UN | 300 V |
| Jmenovitý proud IN | 5,2 A |
| Přenosové médium | Měď |
| Rychlost přenosu | 31,25 kBit/s |
| Materiál těsnění | TPU |
| Materiál těla úchytky | TPU |
| Materiál kontakt | CuZn |
| Materiál povrch kontaktu | Au |
| Materiál držák kontaktu | PA 6.6 |
| Materiál šroubení | Ušlechtilá ocel |
| Přiřazení svorek | |
| Kontakt | Barva (označení signálu) | Kontakt (volitelně) | 1 (Zástrčka) | BU (DATA-) | 1 (Zásuvka) |
| 2 (Zástrčka) | OG (DATA+) | 2 (Zásuvka) | |
| 3 (Zástrčka) | SR (Stínění) | 3 (Zásuvka) | |
| Přípojka 1 | |
| Provedení | Zástrčka úhlová 7/8"-16UNF |
| Počet pólů | 3 |
| Druh kódování | A (Standard) |
| Přípojka 2 | |
| Provedení | Zásuvka přímo 7/8"-16UNF |
| Počet pólů | 3 |
| Druh kódování | A (Standard) |
| Délka vedení | 10 m |
| Základ polní sběrnice/PROFIBUS PA, modrý [961] | |
| Rozměrový výkres |
|
| Hmotnost vedení | 56,552 kg/km |
| Počet pólů | 2 |
| Stíněno | ano |
| Typ vedení | Základ polní sběrnice/PROFIBUS PA, modrý [961] |
| Konstrukce vodiče | 2xAWG18/7 + 1xAWG20/7 |
| Rychlost šíření signálu | 0,66 c |
| Stavba vodiče signálního vedení | 7x 0,40 mm |
| Signální vedení AWG | 18 |
| Průřez vodiče | 2x 0,75 mm² (Signální vedení) |
| 1x 0,5 mm² (Lanko tvarové vložky) | |
| Průměr žíly, včetně izolace | 2,24 mm ±0,05 mm |
| Vnější průměr vedení | 7,50 mm ±0,25 mm |
| Vnější plášť, materiál | PVC |
| vnější plášť, barva | modrá RAL 5015 |
| Materiál vodič | pocínovaný pramen Cu |
| Materiál izolace žíly | PO (Signální vedení) |
| Dílčí žíla, barva | modrý, oranžový |
| Síla stěny izolace | 0,50 mm |
| Tloušťka stěny vnější plášť | 1,00 mm |
| krouceného páru | 2 žíly v páru |
| Celkové zkrucování | 1 pár s 1 souběžným lankem a výplněmi k jádru |
| Optický kryt stínění | 100 % |
| Max. odpor vedení | ≤ 19,35 Ω/km (Signální vedení) |
| 26 Ω/km (Stínění) | |
| Výkonnost | 147 pF/m (při 1 kHz, žíla/stínění) |
| ≤ 3,94 pF/m (capacitance unbalance) | |
| Provozní kapacita | 78 nF (při 1 kHz) |
| Impedance vedení | 100 Ω ±20 % (při 31,25 kHz) |
| Kabel jmenovitého napětí | 300 V |
| Nejmenší poloměr ohnutí, instalovaný na pevno | 75 mm |
| Pevnost v tahu | 260 N |
| útlum stínění | 3,00 dB/km (při 39 kHz) |
| Odolnost vůči plameni | UL 1685 (CSA FT 4) |
| UL 1685 (vertical tray) | |
| UL 1666 (riser) | |
| Zvláštní vlastnosti | Standardy UL PLTC-ER a ITC |
| Teplota prostředí (provoz) | -40 °C ... 105 °C (kabel, pevné uložení) |
| Okolní podmínky | |
| Krytí | IP67 |
| Stupeň ochrany (NEMA) | 1 (NEMA) |
| 3 (NEMA) | |
| 4 (NEMA) | |
| 6P (NEMA) | |
| Teplota prostředí (provoz) (Zástrčka/zásuvka) | -40 °C ... 105 °C (Zástrčka/zásuvka) |
