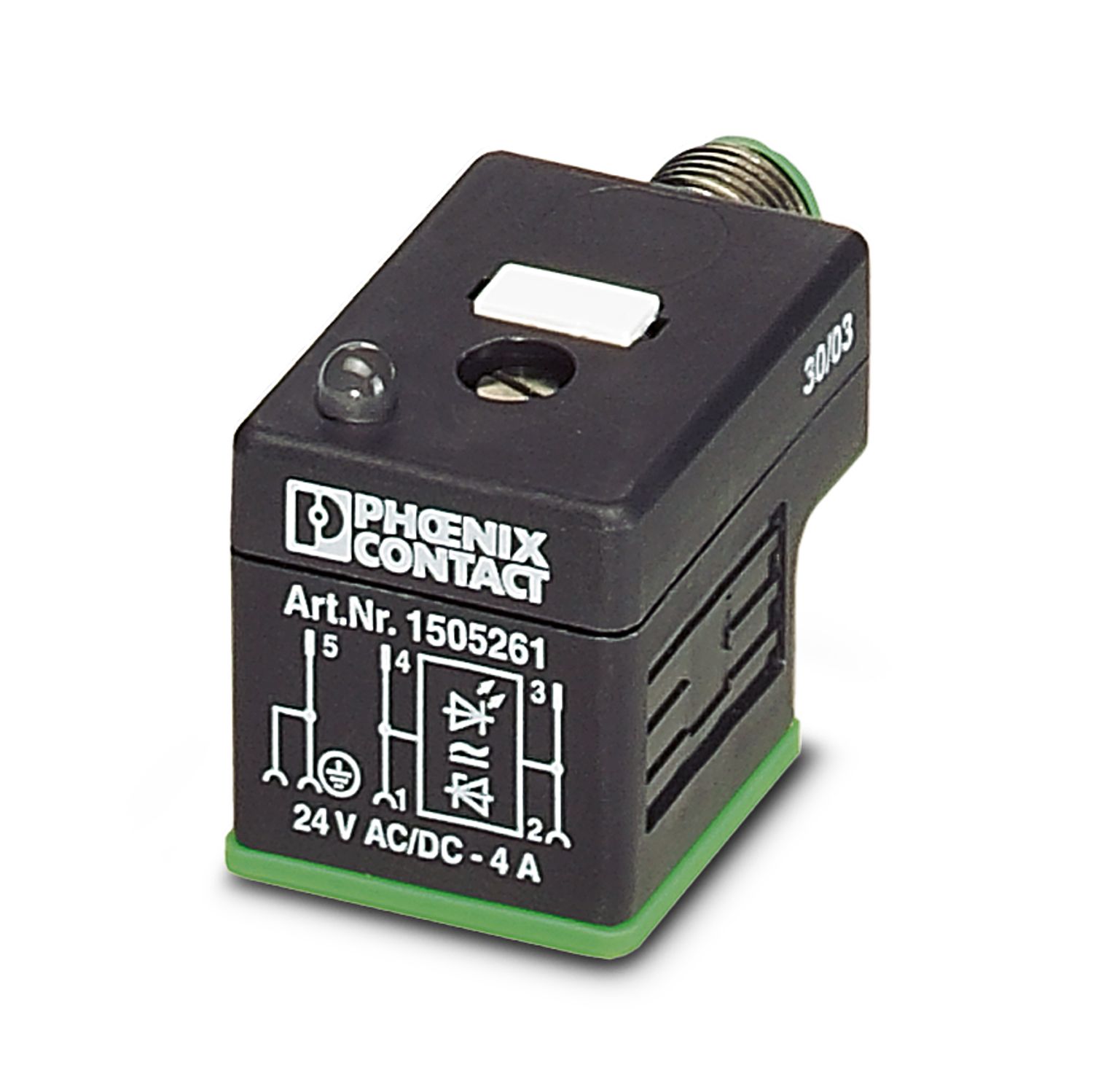

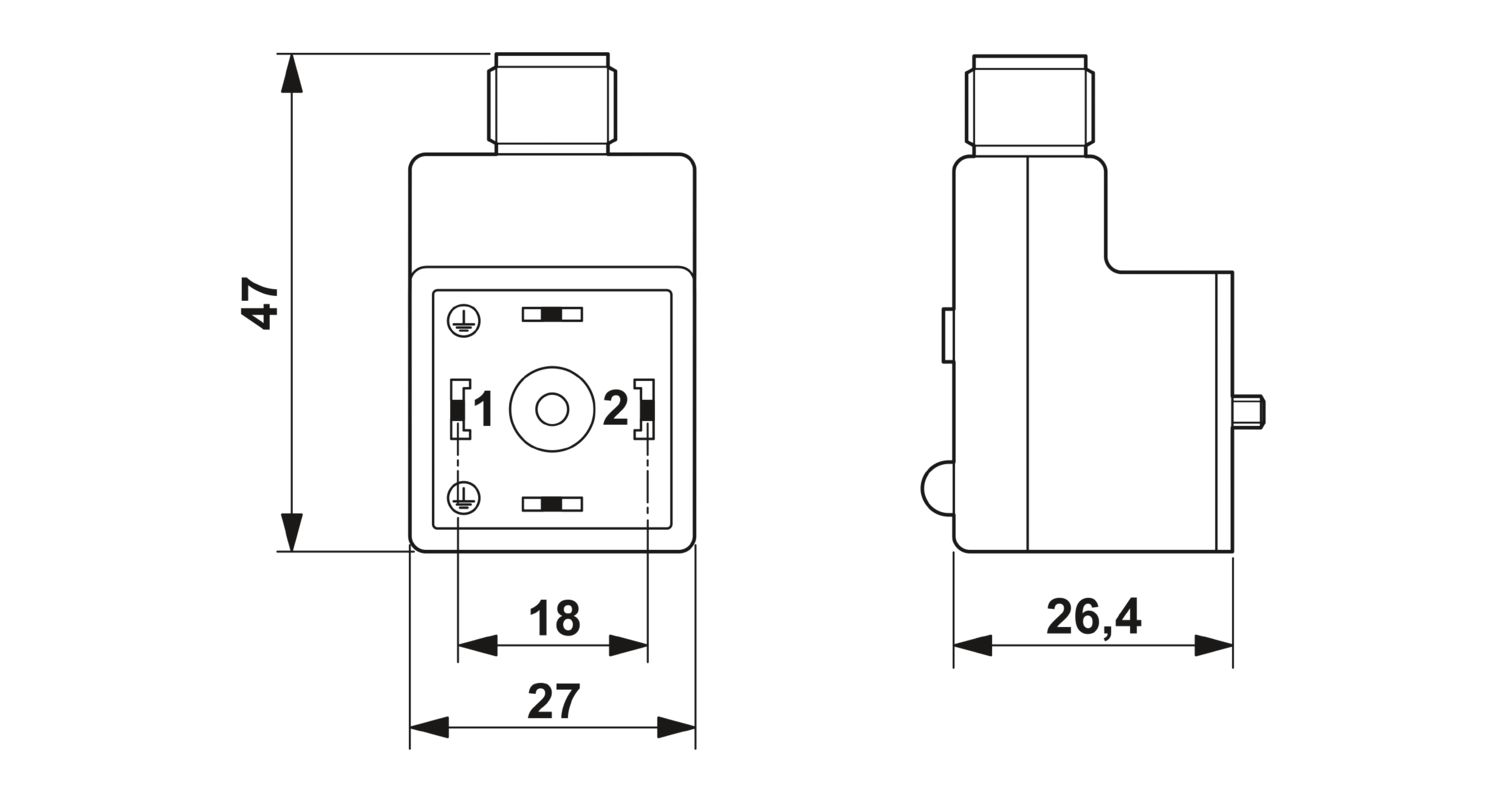

konektor ventilu typ A, PE přemostěný, vzdálenost kontaktů 18 mm, horizontální zástrčka M12
Detaily výrobku
Typ produktu
Adaptér konektoru ventilu
Počet pólů
3
Počet kabelových vývodů
1
Kódování
A
Izolační vlastnosti
Kategorie přepětí
II
Stupeň znečištění
3
Typ připojení
Konektor M12
Utahovací moment
0,4 Nm (Konektor M12)
0,6 Nm (Konektor ventilu)
Izolační odpor
≥ 100 MΩ
Jmenovité napětí UN
24 V AC
24 V DC
Jmenovitý proud IN
4 A
Mechanické údaje
Cykly zapojení
≥ 100
Třída hořlavosti podle UL 94
V0
Materiál těsnění
TPU
Materiál pouzdra ventilové zástrčky
PBT
Materiál těla úchytky
TPU, nesnadno vznětlivý, samozhášivý
Materiál kontakt
CuSn
Materiál povrch kontaktu
Ni/Au
Materiál držák kontaktu
TPU GF
Materiál kontakt
CuSn
Materiál kontaktní vložky ventilové zástrčky
PBT
Materiál povrch kontaktu
Ag
Materiál šroubení
Zinkový odlitek, niklovaný
Ukazatel stavu
LED (žlutá)
Ukazatel stavu k dispozici
ano
Přípojka 1
Provedení
Zástrčka úhlová M12
Počet pólů
3
Druh kódování
A
Přípojka 2
Provedení
Ventilový konektor A
Počet pólů
3
Materiálem
CuSn (Kontakt)
Ag (Povrch kontaktů)
PBT (Držák kontaktu)
PBT (Pouzdro)
Ochranné spínání
dioda Z
Okolní podmínky
Krytí
IP65
IP67
Teplota prostředí (provoz) (Zástrčka/zásuvka)
-25 °C ... 85 °C (Ventilový konektor)
M12
Označení normy
Konektor M12
Normy/předpisy
IEC 61076-2-101
Konektory ventilu
Označení normy
Konektor ventilu
Normy/předpisy
EN 175301-803
Objednací číslo
1505261
Ks/bal.
1 Kus
Minimální objednané množství
1 Kus
Upozornění
Vyrobeno na zakázku (nelze vrátit)
Prodejní kód
AF1
Kód výrobku
AF1GDA
GTIN
4017918857035
Hmotnost/kus (včetně obalu)
38,1 g
Hmotnost/kus (bez obalu)
33,7 g
Číslo celní sazby
85366990
Země původu
CZ
ECLASS
ECLASS-13.0
27440105
China RoHS
Environment friendly use period (EFUP)
EFUP-50
Tabulku s čínským prohlášením RoHS pro příslušný výrobek najdete v části Download (Ke stažení) u daného produktu v části „Prohlášení výrobce“. Pro všechny výrobky s označením EFUP-E se nevydává ani nevyžaduje tabulka s prohlášením RoHS pro Čínu.
EU REACH SVHC
Upozornění na kandidátní látku REACH (č. CAS)
Žádná látka s hmotnostním podílem vyšším než 0,1 %
