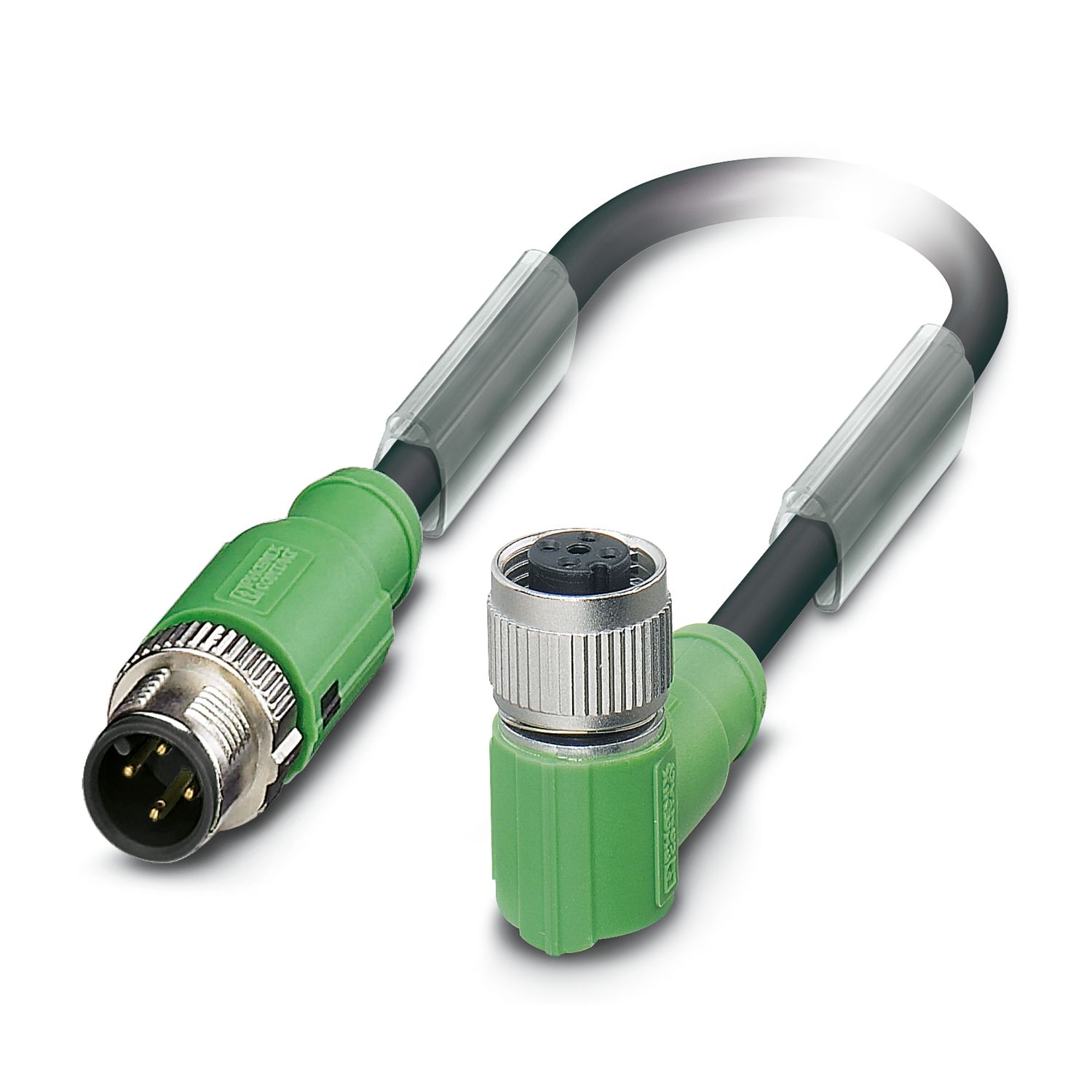

SAC-4P-MS-FR SH SCO/.../... - Sensör/aktüatör kablosu - 1523816

Ürün özellikleri

Ürün tipi	Sensör/aktüatör kablosu
Uygulama	Standart
Kutup sayısı	4
Kablo çıkış sayısı	1
Ekranlı	evet
Kodlama	A
İzolasyon karakteristikleri
Aşırı gerilim kategorisi	II
Kirlilik sınıfı	3

Malzeme teknik özellikleri

UL 94'e uygun yanmazlık sınıfı	HB
Sızdırmaz malzeme	NBR
Gövde malzemesi	TPU, zor tutuşur, kendiliğinden söner
Kontak malzemesi	CuSn
Kontak yüzey malzemesi	Ni/Au
Kontak taşıyıcı malzemesi	TPU GF
Vidalı bağlantı için malzeme	Çinko pres döküm, nikel kaplı

Elektriksel özellikler

İzolasyon direnci	≥ 100 MΩ
Nominal gerilim U_N	48 V AC
	60 V DC
Nominal akım I_N	4 A

Mekanik özellikler

Mekanik veriler
Takma/çekme çevrimleri	≥ 100

Sinyalizasyon

Durum göstergesi	hayır
Durum göstergesi mevcut	hayır

Bağlantı verisi

İletken bağlantısı
Sıkma torku	0,4 Nm (M12 fiş konnektör)

Konnektör

Bağlantı 1
Tasarım	Fiş düz M12 SPEEDCON
Kutup sayısı	4
Kilitleme tipi	SPEEDCON
Kodlama tipi	A
Bağlantı 2
Tasarım	Dişi açılı M12 SPEEDCON
Kutup sayısı	4
Kilitleme tipi	SPEEDCON
Kodlama tipi	A

Kablo / hat

Kablo uzunluğu	Boş giriş (0.2 ... 40.0 m)
PUR halojensiz siyah [PUR]
Kablo ağırlığı	36 kg/km
UL AWM Tipi	20549 / 10493 (80°C/300 V)
Kutup sayısı	4
Ekranlı	evet
Kablo tipi	PUR halojensiz siyah [PUR]
Kablo tipi		PUR halojensiz siyah PUR
İletken yapısı, sinyal hattı	42x 0,10 mm
AWG sinyal hattı	22
Kablo kesiti	4x 0,34 mm² (Sinyal hattı)
İzolasyon dahil kablo çapı	1,27 mm ±0,02 mm (Sinyal hattı)
Dış kablo çapı	4,95 mm ±0,2 mm
Dış kılıf, malzeme	PUR
Dış kılıf, renk	siyah-gri RAL 7021
İletken malzeme	Çıplak Cu litz telleri
Kablo izolasyon malzemesi	PP
Tek tel, renk	kahverengi, beyaz, mavi, siyah
Kalınlık, izolasyon	≥ 0,21 mm
Kalınlık, dış kılıf	yaklaşık 0,50 mm
Genel bükülme	4 tel, bükümlü
Ekranlama	Kalay kaplı bakır tellerden oluşan örgülü ekran
Optik ekran kapama	80 %
Maks. iletken direnci	maks. 58 Ω/km (20 °C'de)
İzolasyon direnci	≥ 100 GΩ*km (20 °C'de)
Dalga empedansı	≥ 62 Ω (f = 10 MHz)
Kablo kapasitesi	≤ 80 pF/m (İletken-İletken)
Kablo kapasitesi		≤ 135 pF/m (İletken/Ekran)
Nominal gerilim, kablo	≤ 300 V
Test gerilimi	≥ 3000 V
Minimum eğilme yarıçapı, sabit kurulum	5 x D
Minimum eğilme yarıçapı, esnek kurulum	10 x D
En küçük eğilme yarıçapı, sabit montaj	25 mm
En küçük eğilme yarıçapı, hareketli montaj	50 mm
Dinamik yük kapasitesi (eğme)	Maks. eğilme yarıçapları: 10000000, Eğilme yarıçapı: 10 x D, Travers yolu: 10 m, Travers oranı: 3 m/s, Hızlanma: 10 m/s²
Dinamik yük kapasitesi (burulma)	Torsiyon: ±180 °/m, Burulma döngüleri: ≥2000000, Burulma frekansı: 35 çevrim/dk.
Halojensiz	DIN VDE 0472 kısım 815'e uygun
Halojensiz		DIN EN 50267-2-1 ile uyumlu
Ateşe dayanıklılık	UL 758/1581 FT2'ye uygun
Ateşe dayanıklılık		DIN EN 60332-2-2 (20 s)
Yağa dayanıklılık	DIN EN 60811-2-1'e uygun olarak
Diğer direnç	Asid, alkalin çözeltileri ve solventlere yüksek dayanım
		hidroliz ve mikrop dayanımlı
		Tuzlu suya dayanıklı
		kısmi UV-dayanımlı (DIN EN ISO 4892-2-A ile uyumlu)
		aşınmaya dayanıklı
Önemli özellikler	esnek kablo kondüitine uygun
		silikon içermez
		Boya ve cila kaplamasını önleyen maddeler içermez
		Az yapışkan yüzey
Ortam sıcaklığı (çalışma)	-40 °C ... 80 °C (kablo, sabit montaj)
Ortam sıcaklığı (çalışma)		-25 °C ... 80 °C (Kablo, sabit montaj)
PUR halojensiz gri [280]
Kablo ağırlığı	36 kg/km
UL AWM Tipi	20549 / 10493 (80°C/300 V)
Kutup sayısı	4
Ekranlı	evet
Kablo tipi	PUR halojensiz gri [280]
Kablo tipi		PUR halojensiz gri 280
İletken yapısı, sinyal hattı	42x 0,10 mm
AWG sinyal hattı	22
Kablo kesiti	4x 0,34 mm² (Sinyal hattı)
İzolasyon dahil kablo çapı	1,27 mm ±0,02 mm (Sinyal hattı)
Dış kablo çapı	4,95 mm ±0,2 mm
Dış kılıf, malzeme	PUR
Dış kılıf, renk	gri RAL 7001
İletken malzeme	Çıplak Cu litz telleri
Kablo izolasyon malzemesi	PP
Tek tel, renk	kahverengi, beyaz, mavi, siyah
Kalınlık, izolasyon	≥ 0,21 mm
Kalınlık, dış kılıf	yaklaşık 0,50 mm
Genel bükülme	4 tel, bükümlü
Ekranlama	Kalay kaplı bakır tellerden oluşan örgülü ekran
Optik ekran kapama	80 %
Maks. iletken direnci	maks. 58 Ω/km (20 °C'de)
İzolasyon direnci	≥ 100 GΩ*km (20 °C'de)
Dalga empedansı	≥ 62 Ω (f = 10 MHz)
Kablo kapasitesi	≤ 80 pF/m (İletken-İletken)
Kablo kapasitesi		≤ 135 pF/m (İletken/Ekran)
Nominal gerilim, kablo	≤ 300 V
Test gerilimi	≥ 3000 V
Minimum eğilme yarıçapı, sabit kurulum	5 x D
Minimum eğilme yarıçapı, esnek kurulum	10 x D
En küçük eğilme yarıçapı, sabit montaj	25 mm
En küçük eğilme yarıçapı, hareketli montaj	50 mm
Dinamik yük kapasitesi (eğme)	Maks. eğilme yarıçapları: 10000000, Eğilme yarıçapı: 10 x D, Travers yolu: 10 m, Travers oranı: 3 m/s, Hızlanma: 10 m/s²
Halojensiz	DIN VDE 0472 kısım 815'e uygun
Halojensiz		DIN EN 50267-2-1 ile uyumlu
Ateşe dayanıklılık	UL 758/1581 FT2'ye uygun
Ateşe dayanıklılık		DIN EN 60332-2-2 (20 s)
Yağa dayanıklılık	DIN EN 60811-2-1'e uygun olarak
Diğer direnç	Asid, alkalin çözeltileri ve solventlere yüksek dayanım
		hidroliz ve mikrop dayanımlı
		Tuzlu suya dayanıklı
		kısmi UV-dayanımlı (DIN EN ISO 4892-2-A ile uyumlu)
		aşınmaya dayanıklı
Önemli özellikler	esnek kablo kondüitine uygun
		silikon içermez
		Boya ve cila kaplamasını önleyen maddeler içermez
		Az yapışkan yüzey
Ortam sıcaklığı (çalışma)	-40 °C ... 80 °C (kablo, sabit montaj)
Ortam sıcaklığı (çalışma)		-25 °C ... 80 °C (Kablo, sabit montaj)
PVC siyah [PVC]
Kablo ağırlığı	52 kg/km
Kutup sayısı	4
Ekranlı	evet
Kablo tipi	PVC siyah [PVC]
Kablo tipi		PVC siyah PVC
İletken yapısı, sinyal hattı	42x 0,10 mm
AWG sinyal hattı	22
Kablo kesiti	4x 0,34 mm² (Sinyal hattı)
İzolasyon dahil kablo çapı	1,4 mm ±0,02 mm
Dış kablo çapı	5,90 mm ±0,2 mm
Dış kılıf, malzeme	PVC
Dış kılıf, renk	siyah RAL 9005
İletken malzeme	Çıplak Cu litz telleri
Kablo izolasyon malzemesi	PVC
Tek tel, renk	kahverengi, beyaz, mavi, siyah
Kalınlık, izolasyon	≥ 0,23 mm (Damar izolasyonu)
Kalınlık, izolasyon		≥ 0,76 mm (Dış kablo kılıfı)
Genel bükülme	4 tel, bükümlü
Ekranlama	Kalay kaplı bakır tellerden oluşan örgülü ekran
Optik ekran kapama	85 %
Maks. iletken direnci	maks. 58 Ω/km (20 °C'de)
İzolasyon direnci	≥ 100 MΩ*km (20 °C'de)
Nominal gerilim, kablo	≤ 300 V
Test gerilimi	≥ 3000 V
Minimum eğilme yarıçapı, sabit kurulum	5 x D
Minimum eğilme yarıçapı, esnek kurulum	10 x D
En küçük eğilme yarıçapı, sabit montaj	30 mm
En küçük eğilme yarıçapı, hareketli montaj	59 mm
Ateşe dayanıklılık	UL-Style 2464'a uygun
Yağa dayanıklılık	DIN EN 60811-2-1 uyarınca
Önemli özellikler	Boya ve cila kaplamasını önleyen maddeler içermez
Önemli özellikler		silikon içermez
Ortam sıcaklığı (çalışma)	-25 °C ... 80 °C (kablo, sabit montaj)
Ortam sıcaklığı (çalışma)		-5 °C ... 80 °C (Kablo, sabit montaj)
PVC gri [500]
Kablo ağırlığı	57 kg/km
Kutup sayısı	4
Ekranlı	evet
Kablo tipi	PVC gri [500]
Kablo tipi		PVC gri 500
İletken yapısı, sinyal hattı	42x 0,10 mm
AWG sinyal hattı	22
Kablo kesiti	0,34 mm²
İzolasyon dahil kablo çapı	1,4 mm ±0,02 mm
Dış kablo çapı	5,9 mm
Dış kablo çapı		5,90 mm
Dış kılıf, malzeme	PVC
Dış kılıf, renk	gri RAL 7001
İletken malzeme	Çıplak Cu litz telleri
Kablo izolasyon malzemesi	PVC
Tek tel, renk	kahverengi, beyaz, mavi, siyah
Kalınlık, izolasyon	≥ 0,23 mm (Damar izolasyonu)
Kalınlık, izolasyon		≥ 0,76 mm (Dış kablo kılıfı)
Genel bükülme	4 tel, bükümlü
Ekranlama	Kalay kaplı bakır tellerden oluşan örgülü ekran
Optik ekran kapama	85 %
Maks. iletken direnci	maks. 58 Ω/km
İzolasyon direnci	≥ 1 GΩ*km
Nominal gerilim, kablo	300 V
Test gerilimi	3000 V
Minimum eğilme yarıçapı, sabit kurulum	5 x D
Minimum eğilme yarıçapı, esnek kurulum	10 x D
Yağa dayanıklılık	DIN EN 60811-2-1 uyarınca
Önemli özellikler	Boya ve cila kaplamasını önleyen maddeler içermez
Önemli özellikler		silikon içermez
Ortam sıcaklığı (çalışma)	-25 °C ... 80 °C (kablo, sabit montaj)
Ortam sıcaklığı (çalışma)		-5 °C ... 80 °C (Kablo, sabit montaj)

Çevresel koşullar ve gerçek hayat koşulları

Ortam koşulları
Koruma sınıf	IP65
	IP67
Ortam sıcaklığı (çalışma) (Dişi konnektör/erkek konnektör.)	-25 °C ... 90 °C (Fiş / soket)

Standartlar ve yönetmelikler

Standart tanımlama	M12 fiş konnektör
Standartlar/spesifikasyonlar	IEC 61076-2-101

Ürün numarası	1523816
Ambalaj birimi	1 pc
Minimum sipariş miktarı	25 pc
Açıklama	Sipariş üzerine yapılmış (iade edilemez)
Satış Kodu	AF1
Ürün Kodu	AF1CJA
Gümrük tarife no	85444290
Menşe ülke	PL

	Nominal Gerilim U_N	Nominal Akım I_N	Kesit Alanı AWG	Kesit Alanı mm²
keine
	300 V	4 A

	Nominal Gerilim U_N	Nominal Akım I_N	Kesit Alanı AWG	Kesit Alanı mm²
keine
	300 V	4 A
