EAC
Onay kimliği: EAC-ZulassungDNV GL
Onay kimliği: TAE00001N6EAC
Onay kimliği: RU C-DE.*09.B.00169UL onaylı
Onay kimliği: FILE E 138168| Nominal Gerilim UN | Nominal Akım IN | Kesit Alanı AWG | Kesit Alanı mm2 | |
|---|---|---|---|---|
| 12 V | 0,45 A |
PT 1X2-12DC-ST
-
Aşırı gerilim koruma fişi
2856029

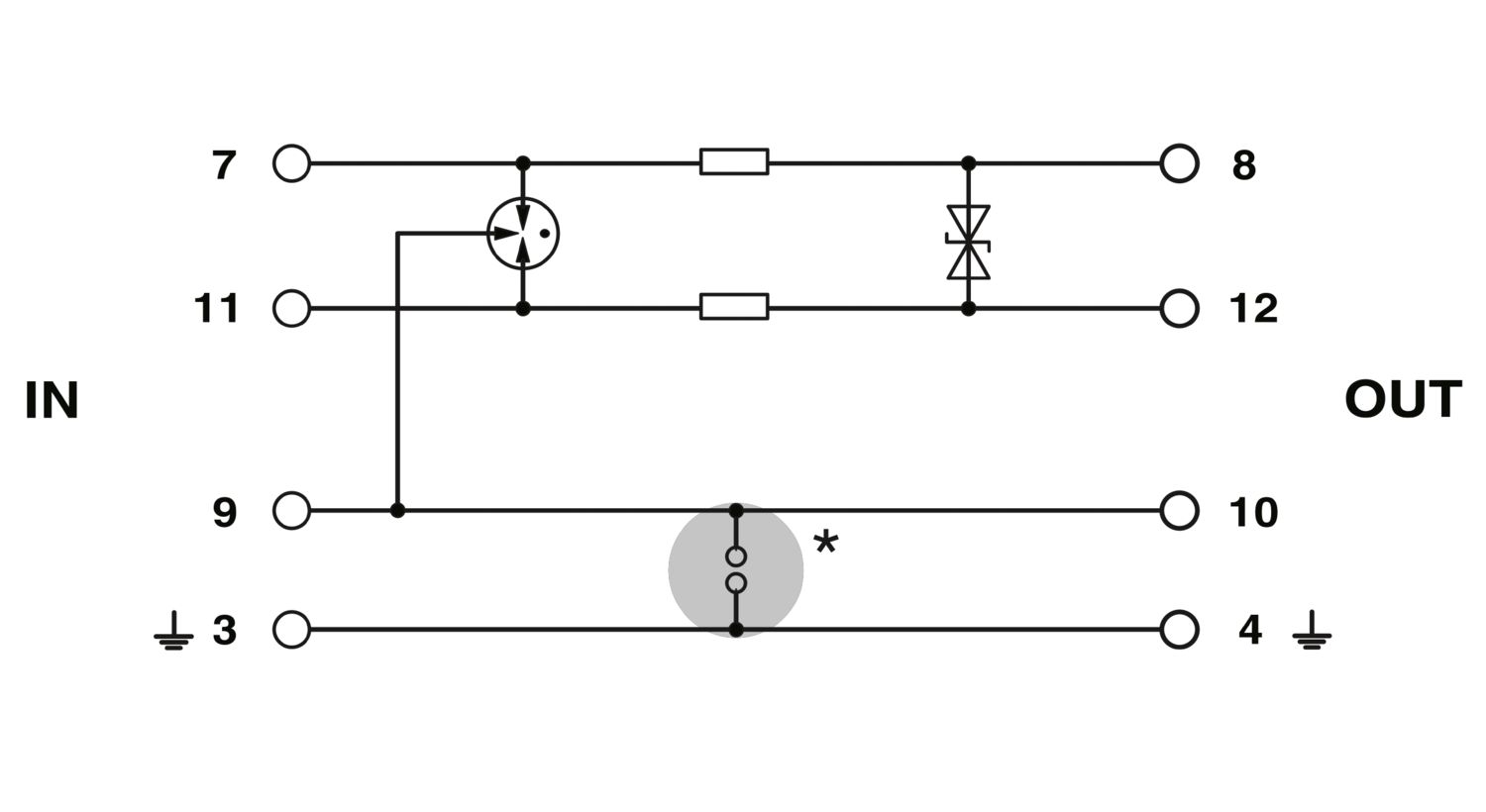

2 iletkenli topraksız sinyal devresi için koruma devreli PT koruma fişi. HART-uyumlu.
Bu ürünün çalışması için ilave ürünler gerekli.
Zorunlu Aksesuarlar
Ürün Ayrıntıları
| Genel | |
| Not | Teknik veriler, aşağıda belirtilen taban elemanları ile bağlantılı olarak geçerlidir: |
| PT 1X2+F-BE 2856126 | |
| PT 1X2-BE 2856113 | |
| Ürün tipi | Ölçü ve kontrol teknolojisi için aşırı gerilim koruması |
| Ürün gamı | PLUGTRAB PT |
| IEC kategorisi | C1 |
| C2 | |
| C3 | |
| D1 | |
| Tasarım | Erkek |
| Arestör CHECKMASTER ile test edilebilir, yazılım sürümü: | SW rev. 1,00'den itibaren |
| Modül başına kablo çifti | 1 |
| İzolasyon karakteristikleri | |
| Aşırı gerilim kategorisi | III |
| Kirlilik sınıfı | 2 |
| Nominal gerilim UN | 12 V DC |
| Bağlantı yöntemi | Vidalı bağlantı (taban elemanı ile bağlantılı) |
| Vida yivi | M3 |
| Sıkma torku | 0,5 Nm |
| İletken kesiti, çok damarlı | 0,2 mm² ... 2,5 mm² |
| İletken kesiti, tek telli | 0,2 mm² ... 4 mm² |
| Kablo kesiti AWG | 24 ... 12 |
| Boyutlu çizim |
|
| Genişlik | 17,7 mm |
| Yükseklik | 45 mm |
| Derinlik | 52 mm |
| Yatay pin aralığı | 1 Birim |
| Komple modül genişliği | 17,7 mm |
| Komple modül yüksekliği | 90 mm |
| Komple modül derinliği | 65,5 mm |
| Renk | siyah (RAL 9005) |
| Bakır renginde | |
| UL 94'e uygun yanmazlık sınıfı | V-0 |
| Muhafaza malzemesi | PA 6.6 |
| Mekanik veriler | |
| Açık yan taraf | Hayır |
| Hareket yönü | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Maksimum sürekli gerilim UC | 13 V DC |
| 9 V AC | |
| Nominal akım | 450 mA (45 °C) |
| İşletme etkin akımı IC, UC'de | ≤ 5 µA |
| Toprak iletkeni akımı IPE | ≤ 1 µA (PT 1X2+F-BE ile) |
| ≤ 2 µA (PT 1X2-BE ile) | |
| Nominal deşarj akımı In (8/20) µs (kablo-kablo) | 10 kA |
| Nominal deşarj akımı In (8/20) µs (İletken-Yer) | 10 kA |
| Darbe deşarj akımı Iimp (10/350) µs | 2,5 kA |
| Toplam darbe deşarj akımı ITotal (8/20) µs | 20 kA |
| Maks. deşarj akımı Imax (8/20)µs maksimum (kablo-kablo) | 10 kA |
| Maks. deşarj akımı Imax (8/20) µs maksimum (kablo-toprak) | 10 kA |
| Nominal darbe akımı Ian (10/1000) µs (kablo-kablo) | 67 A |
| 1 kV/µs kıvılcımda çıkış gerilimi sınırlaması (kablo-kablo) | ≤ 20 V |
| 1 kV/µs kıvılcımda çıkış gerilimi sınırlaması (kablo-toprak) | ≤ 450 V (PT 1X2-BE ile) |
| ≤ 1 kV (PT 1X2+F-BE ile) | |
| 1 kV/µs (kablo-kablo) statikte çıkış gerilimi sınırlaması | ≤ 18 V |
| 1 kV/µs (kablo-toprak) statikte çıkış gerilimi sınırlaması | ≤ 25 V (PT 1X2-BE ile) |
| ≤ 50 V (PT 1X2+F-BE ile) | |
| In'de artık gerilim, (iletken-iletken) | ≤ 18 V |
| Ian'de (10/1000) µs artık gerilim (kablo-kablo) | ≤ 23 V |
| Gerilim koruma seviyesi Up (kablo-kablo) | ≤ 50 V (C2 - 10 kV / 5 kA) |
| Gerilim koruma seviyesi Up (kablo-toprak) | ≤ 450 V (C1 - 1 kV / 500 A, PT 1X2-BE ile) |
| ≤ 1000 V (C2 - 10 kV / 5 kA, PT 1X2+F-BE ile) | |
| Gerilim koruma seviyesi Up statik (kablo-kablo) | ≤ 18 V (C2 - 10 kV / 5 kA) |
| Gerilim koruma seviyesi Up statik (kablo-toprak) | ≤ 50 V (C2 - 10 kV / 5 kA, PT 1X2-BE ile) |
| ≤ 100 V (C2 - 10 kV / 5 kA, PT 1X2+F-BE ile) | |
| Tepki süresi tA (kablo-kablo) | ≤ 1 ns |
| Tepki süresi tA (kablo-toprak) | ≤ 100 ns |
| Giriş zayıflama aE, sym. | tip. 0,5 dB (≤ 600 kHz / 50 Ω) |
| tip. 0,2 dB (≤ 200 kHz / 150 Ω) | |
| tip. 0,1 dB (≤ 50 kHz/600 Ω) | |
| Kesme frekansı fg (3 dB), 50 Ω sistemde simetrik | tip. 3 MHz |
| Kesme frekansı fg (3 dB), 150 Ω sistemde simetrik | tip. 1 MHz |
| Kesme frekansı fg (3 dB), 600 Ω sistemde simetrik | tip. 300 kHz |
| Kapasite (İletken-İletken) | tip. 3 nF |
| Kapasite (İletken-Yer) | tip. 4 pF (PT 1X2-BE ile) |
| tip. 2 pF (PT 1X2+F-BE ile) | |
| Yol başına direnç | 2,2 Ω ±10 % |
| Aşırı gerilim koruması arızalı mesajı | hiçbiri |
| Gerekli maks. sigorta | 500 mA (T) |
| Pals dayanımı (kablo-kablo) | C2 - 10 kV / 5 kA |
| C3 - 67 A | |
| Pals dayanımı (kablo-toprak) | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| D1 - 2,5 kA |
| Ortam koşulları | |
| Koruma sınıf | IP20 |
| Ortam sıcaklığı (çalışma) | -40 °C ... 85 °C |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| Rakım | ≤ 2000 m (amsl) |
| Standartlar/spesifikasyonlar | IEC 61643-21 |
| Not | 2000 + baskı hatası 2001 + A1:2008, değişiklik + A2:2012 |
| Standartlar/spesifikasyonlar | EN 61643-21 |
| Not | 2001 + A1:2009 + A2:2013 |
| Montaj tipi | Taban elemanı üzerinde |
Avantajlarınız
Geçmeli koruma modülleri bulunan CHECKMASTER 2 sayesinde kolay test ve dokümantasyon
2 parçalı tasarım sayesinde maksimum bakım kolaylığı
Eksiksiz ürün gamı sayesinde ölçüm ve kontrol teknolojisi uygulamalarında olası tüm talepler için kolay seçim
Koruma fişlerinin nötr empedans ile takılması ve çıkarılması sayesinde sinyal olası bakım çalışmalarından etkilenmez
