QUINT4-UPS/24DC/24DC/5/USB - Kesintisiz güç kaynağı - 2906991

Giriş verileri

Giriş gerilimi	24 V DC
Giriş gerilim aralığı	18 V DC ... 30 V DC
Giriş gerilim aralığı		18 V DC ... 32 V DC
Elektrik şiddeti, maks.	35 V DC (Ters polariteye karşı korumalı)
Dahili giriş sigortası	hayır
Besleme geriliminin tipi	DC
Kalkış akımı	≤ 7 A (≤ 4 ms)
Ters polarite koruması	evet
Sabit yedekleme eşiği	22 V DC
Dinamik aktivasyon eşiği	> 1 V / 100 ms
Çekme süresi	maks. 3 s
Aküden çalışma esnasında devreye girme süresi (Aküden Başlatma)	8 s
Gerilim düşümü, giriş/çıkış	0,3 V DC
Akım tüketimi I_N (U_N, I_OUT = I_N, I_charge = 0)	5,1 A
Akım tüketimi I_max (U_N, I_OUT = I_Stat.Boost, I_Charge= max)	8,3 A
Akım tüketimi I_No-Load(U_N, I_OUT = 0, I_charge = 0)	45 mA
Akım tüketimi I_charge (U_N, I_OUT = 0, I_charge = max)	1,8 A
Güç tüketimi P_N (U_N, I_OUT = I_N, I_charge = 0)	121 W
Güç tüketimi P_max (U_N, I_OUT = I_Stat.Boost, I_charge = max)	211 W
Güç tüketimi P_No-Load (U_N, I_OUT = 0, I_charge = 0)	1,1 W
Güç tüketimi P_charge (U_N, I_OUT = 0, I_charge = max)	43 W

Çıkış verileri

Verimlilik	tip. 98 %
Çıkış sayısı	1
Kısa devreye dayanıklı	evet
Yüksüz kanıt	evet
Anahtarlama süresi	0 ms
Paralel UPS bağlantı	evet, dekuplaj modülleri ile (tampon süresini artırmak ve yedeklilik için)
Seri UPS bağlantı	hayır
Paralel olarak güç depolama cihazı bağlantısı	Evet, 5 (hat korumasına uyun)
Seri olarak güç depolama cihazı bağlantısı	hayır
Şebekeden çalıştırma
Çıkış gerilimi	24 V DC (U_OUT = U_IN - 0,3 V DC)
Çıkış gerilim aralığı	18 V DC ... 30 V DC (U_Out = U_In - 0,3 V DC)
Çıkış gerilim aralığı		18 V DC ... 32 V DC
Kapandığında çıkış akımı	5 A
Statik Boost (I_Stat.Boost)	6,25 A
Dinamik Boost (I_Dyn.Boost)	10 A (5 s)
Seçici Sigorta Açtırma (I_SFB)	30 A (15 ms)
Çıkış gücü P_OUT (U_N, I_OUT = I_N)	120 W
Çıkış gücü P_OUT (U_N, I_OUT = I_stat.Boost)	155 W
Çıkış gücü P_OUT (U_N, I_OUT = I_dyn.Boost)	240 W (5 s)
Güç kaybı Yüksüz (U_N, I_Out = 0, I_Charge = 0)	1 W
Güç kaybı Nominal yük (U_N, I_Out = I_N, I_Charge = 0)	3 W
Aküden çalıştırma
Çıkış gerilimi	24 V DC (U_OUT = U_BAT - 0,3 V DC)
Çıkış gerilim aralığı	19 V DC ... 32 V DC (U_OUT = U_BAT - 0,3 V DC)
Kapandığında çıkış akımı	5 A
Statik Boost (I_Stat.Boost)	6,25 A
Seçici Sigorta Açtırma (I_SFB)	30 A (15 ms)
Çıkış gücü P_OUT (U_N, I_OUT = I_N)	120 W
Çıkış gücü P_OUT (U_N, I_OUT = I_stat.Boost)	150 W
Çıkış gücü P_OUT (U_N, I_OUT = I_dyn.Boost)	240 W (5 s)
Güç kaybı Yüksüz (U_N, I_Out = 0, I_Charge = 0)	2 W
Güç kaybı Nominal yük (U_N, I_Out = I_N, I_Charge = 0)	3 W

Güç depolama

Şarj sonu	32 V DC
Şarj-sonu gerilimi (sıcaklık dengelemeli)	25 V DC ... 32 V DC
Şarj akımı (konfigüre edilebilir)	maks. 1,5 A
Nominal kapasite (ilave şarj aleti olmadan)	0,8 Ah ... 30 Ah
Maks. kapasite	40 Ah
Şarj süresi	2,5 h (3,4 Ah)
Tampon süresi	25 dk (3,4 Ah)
Derin deşarj koruması (konfigüre edilebilir)	19,2 V DC
Akü teknolojisi	VRLA, VRLA-WTR, LI-ION
Şarj karakteristik eğrisi	IU₀U
IQ-Technology	evet
Sıcaklık sensörü	evet
Sıcaklık dengelemesi (konfigüre edilebilir)	42 mV/K

Bağlantı verisi

Giriş
Kutup	1.x
İletken bağlantısı
Bağlantı yöntemi	Vidalı bağlantı
tek telli	0,2 mm² ... 2,5 mm²
çok telli	0,2 mm² ... 2 mm²
plastik kılıfsız yüksüklü çok telli	0,2 mm² ... 2,5 mm²
plastik kılıflı yüksüklü çok telli	0,2 mm² ... 2,5 mm²
tek telli (AWG)	30 ... 12 (Cu)
Kablo soyma uzunluğu	6,5 mm (tek telli/çok telli)
Sıkma torku	0,5 Nm ... 0,6 Nm
Tahrik şekilli vida ucu	Yarıklı L
Çıkış
Kutup	2.x
İletken bağlantısı
Bağlantı yöntemi	Vidalı bağlantı
tek telli	0,2 mm² ... 2,5 mm²
çok telli	0,2 mm² ... 2,5 mm²
plastik kılıfsız yüksüklü çok telli	0,2 mm² ... 2,5 mm²
plastik kılıflı yüksüklü çok telli	0,2 mm² ... 2,5 mm²
tek telli (AWG)	30 ... 12 (Cu)
Kablo soyma uzunluğu	6,5 mm (tek telli/çok telli)
Sıkma torku	0,5 Nm ... 0,6 Nm
Tahrik şekilli vida ucu	Yarıklı L
Sinyal
Kutup	3.x
İletken bağlantısı
Bağlantı yöntemi	Push-in bağlantı
tek telli	0,2 mm² ... 1 mm²
çok telli	0,2 mm² ... 1 mm²
plastik kılıfsız yüksüklü çok telli	0,2 mm² ... 0,75 mm² (Cu)
plastik kılıfsız yüksüklü çok telli		0,5 mm² (tavsiye edilen)
plastik kılıflı yüksüklü çok telli	0,2 mm² ... 0,75 mm²
tek telli (AWG)	24 ... 16 (Cu)
Kablo soyma uzunluğu	8 mm (tek telli/çok telli)
Batarya
Kutup	4.x
Bağlantı teknolojisi
Konum markalama	4.1 (+), 4.2 (-), 4.3 ()
İletken bağlantısı
Bağlantı yöntemi	Vidalı bağlantı
tek telli	0,2 mm² ... 2,5 mm²
çok telli	0,2 mm² ... 2,5 mm²
plastik kılıfsız yüksüklü çok telli	0,2 mm² ... 2,5 mm²
plastik kılıflı yüksüklü çok telli	0,2 mm² ... 2,5 mm²
tek telli (AWG)	30 ... 12 (Cu)
Kablo soyma uzunluğu	6,5 mm (tek telli/çok telli)
Sıkma torku	0,5 Nm ... 0,6 Nm
Tahrik şekilli vida ucu	Yarıklı L

Arabirimler

İletişim
Slave adresi	192
Başlangıç biti	1
Data biti	8
Parite	even
Durdurma biti	1
Arabirim	USB
Arabirim sayısı	1
Bağlantı yöntemi	MINI-USB Tip B
Desteklenen protokoller	Modbus/RTU
Bağlantı markalaması	X1
Kilitleme	Vida
İletim fiziği	USB 2.0
Topoloji	Noktadan noktaya
İletim hızı	9600 Baud ... 115200 Baud (Varsayılan: 115200 baud)
İletim mesafesi	maks. 5 m
Erişim süresi	≤ 2 s
Yonga seti	Silicon Labs CP210x
Elektriksel izolasyon	Evet, UL onaylı

Sinyalizasyon

LED sinyalizasyon
Sinyalleme tipleri	DC OK (yeşil)
	Alarm (kırmızı)
	Akü Modu (sarı)
	SOC (kırmızı, yeşil)
	Veri (kırmızı, yeşil)

Ürün özellikleri

Ürün tipi	DC kesintisiz güç kaynağı
Ürün gamı	QUINT UPS
MTBF (IEC 61709, SN 29500)	> 1430000 h (25 °C)
	> 916900 h (40 °C)
	> 480100 h (60 °C)
Çevre koruma yönetmeliği	RoHS Direktifi 2011/65/AB
	WEEE
	Reach
İzolasyon karakteristikleri
Koruma sınıfı	III (PE'siz)
Kirlilik sınıfı	2
İşletim ömrü (elektrolitik kapasitörler)
Süre	224011 h

Ölçüler

Ürün boyutları
Genişlik	35 mm
Yükseklik	130 mm
Derinlik	125 mm
Derinlik (Cihaz derinliği (DIN rayı montajı))	125 mm (Cihaz derinliği (DIN raya montaj))
Alternatif montaj ile ürün boyutları
Genişlik	123 mm
Yükseklik	130 mm
Derinlik	37 mm
Montaj ölçüleri
Montaj mesafesi sağ/sol (aktif)	5 mm / 5 mm (P_Out ≥%50 )
Montaj mesafesi sağ/sol (pasif)	0 mm / 0 mm (P_Out ≥%50 )
Montaj mesafesi sağ/sol (aktif, pasif)	0 mm / 0 mm (P_Out ≤%50 )
Montaj mesafesi üst/alt (aktif)	50 mm / 50 mm (P_Out ≥%50 )
Montaj mesafesi üst/alt (pasif)	40 mm / 20 mm (P_Out ≥%50 )
Montaj mesafesi üst/alt (aktif, pasif)	40 mm / 20 mm (P_Out ≤%50 )

Montaj

Montaj tipi	DIN rayı montajı
Montaj konumu	EN 60715'e uygun yatay NS 35/7.5 ve NS 35/15 DIN rayı üzerine

Malzeme teknik özellikleri

UL 94 uyarınca yanmazlık sınıfı (muhafaza / klemensler)	V0
Muhafaza malzemesi	Metal
Kapak vesiyonu	Paslanmaz çelik X6Cr17
Kenar elemanı versiyonu	Alüminyum AlMg3

Çevresel koşullar ve gerçek hayat koşulları

Ortam koşulları
Koruma sınıfı	IP20
Ortam sıcaklığı (çalışma)	-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Ortam sıcaklığı (stok/nakliye)	-40 °C ... 85 °C
Ortam sıcaklığı (başlangıç tipi test edilmiş)	-40 °C
Maksimum yükseklik	≤ 4000 m
İklim sınıfı	3K3 (EN 60721)
İzin verilen maks. bağıl nem (çalışma)	≤ 95 % (25 °C'de, yoğuşma yok)
Şok	18 ms, 30g, her bir boşluk yönünde (IEC 60068-2-27 uyarınca)
Titreşim (çalışma)	2,3g

Standartlar ve yönetmelikler

Aşırı gerilim kategorisi
EN 61010-1	II (≤ 4000 m)
EN 61010-2-201	II (≤ 4000 m)
Koruyucu ekstra alçak gerilim
Standart tanımlama	Koruyucu ekstra alçak gerilim
Standartlar/spesifikasyonlar	IEC 61010-1 (SELV)
	IEC 61010-2-201 (PELV)

Onaylar

UL
Tanımlama	UL/C-UL Listed UL 61010-1
UL
Tanımlama	UL/C-UL Listed UL 61010-2-201
UL
Tanımlama	UL/C-UL Listed ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
CSA
Tanımlama	CAN/CSA-C22.2 No. 61010-1-12
CSA
Tanımlama	CAN/CSA-IEC 61010-2-201
CSA
Tanımlama	CAN/CSA-C22.2 No. 213 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
CB şeması
Tanımlama	IEC 61010-1
CB şeması
Tanımlama	IEC 61010-2-201
DNV
Tanımlama	Class Guideline DNVGL-CG-0339
Açıklama	Location classes: Temperature D (see Application/Limitation), Humidity B, Vibration A/C, EMC B

Elektromanyetik uyumluluk verileri

Elektromanyetik uyum	EMC Direktifi 2014/30/EU ile uyumlu
Alçak Gerilim Yönetmeliği (LVD)	2014/35/EC Alçak Gerilim Yönetmeliğine uygun
Gürültü emisyonu için elektromanyetik uyumluluk gereksinimleri	EN 61000-6-3
		EN 61000-6-4
Gürültü bağışıklığı için elektromanyetik uyumluluk gereksinimleri	EN 61000-6-1
		EN 61000-6-2
Parazite dayanıklılık	EN 61000-6-1 (konut), EN 61000-6-2 (endüstriyel) ve EN 61000-6-5 (anahtarlama cihazları), IEC/EN 61850-3 (güç kaynağı) uyarınca bağışıklık
Gürültü emisyonu
Standartlar/yönetmelikler	Ek temel standart EN 61000-6-5 (anahtarlama cihazlarında bağışıklık), IEC/EN 61850-3 (güç kaynağı)
Elektrostatik deşarj
Standartlar/yönetmelikler	EN 61000-4-2
Elektrostatik deşarj
Kontak deşarjı	8 kV (Test seviyesi 4)
Hava deşarjı	15 kV (Test seviyesi 4)
Açıklamalar	Kriter B
Elektromanyetik HF alanı
Standartlar/yönetmelikler	EN 61000-4-3
Elektromanyetik HF alanı
Frekans aralığı	80 MHz ... 1 GHz
Test alan şiddeti	20 V/m (Test seviyesi 3)
Frekans aralığı	1 GHz ... 6 GHz
Test alan şiddeti	10 V/m (Test seviyesi 3)
Frekans aralığı	1 GHz ... 6 GHz
Test alan şiddeti	10 V/m (Test seviyesi 3)
Açıklamalar	Kriter A
Hızlı geçiciler (patlama)
Standartlar/yönetmelikler	EN 61000-4-4
Hızlı geçiciler (patlama)
Giriş	4 kV (Test seviyesi 4 - asimetrik)
Çıkış	4 kV (Test seviyesi 4 - asimetrik)
Sinyal	4 kV (Test seviyesi 4 - asimetrik)
Açıklamalar	Kriter B
Aşırı gerilim yükü (aşırı gerilim)
Standartlar/yönetmelikler	EN 61000-4-5
Aşırı gerilim yükü (aşırı gerilim)
Giriş	1 kV (Test seviyesi 3 - simetrik)
Giriş		2 kV (Test seviyesi 3 - asimetrik)
Çıkış	1 kV (Test seviyesi 3 - simetrik)
Çıkış		2 kV (Test seviyesi 3 - asimetrik)
Sinyal	1 kV (Test seviyesi 2 - asimetrik)
Açıklamalar	Kriter B
İletilen girişim
Standartlar/yönetmelikler	EN 61000-4-6
İletilen girişim
Giriş/çıkış/sinyal	asimetrik
Frekans aralığı	0,15 MHz ... 80 MHz
Açıklamalar	Kriter A
Gerilim	10 V (Test seviyesi 3)
Güç frekansı manyetik alanı
Standartlar/yönetmelikler	EN 61000-4-8
Frekans	16,67 Hz
		50 Hz
		60 Hz
Test alan şiddeti	100 A/m
Ek metin	60 s
Açıklamalar	Kriter A
Frekans	50 Hz
Frekans		60 Hz
Frekans aralığı	50 Hz ... 60 Hz
Test alan şiddeti	1 kA/m
Ek metin	3 s
Frekans	0 Hz
Test alan şiddeti	300 A/m
Ek metin	DC, 60 s
Kriterler
Kriter A	Belirlenen sınırlar içinde normal çalışma karakteristiği
Kriter B	Çalışma karakteristiğinde meydana gelen geçici bozulmalar cihazın kendisi tarafından düzeltilir.

Ürün numarası	2906991
Ambalaj birimi	1 pc
Satış Kodu	CMU
Ürün Kodu	CMUI43
GTIN (Küresel Ticari Ürün Numarası)	4055626171234
Adet Ağırlığı (ambalaj dahil)	525,2 g
Adet ağırlığı (ambalaj hariç)	454 g
Gümrük tarife no	85371091
Menşe ülke	CN

ECLASS-13.0	27040705
ECLASS-15.0	27040705

EU RoHS
AB RoHS Madde Gerekliliklerini Karşılar	Evet
Bilinen Muafiyetler Dahilinde	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-25 Bir parçayla ilgili Çin RoHS beyanı tablosu, "Üretici Beyanı" altında ilgili parça için indirme merkezinde bulunabilir. EFUP-Eye sahip tüm parçalar için, Çin RoHS beyanı tablosu düzenlenmez ve istenmez.
EU REACH SVHC
REACH Aday Madde Notu (CAS)	Diboron trioxide (CAS: 1303-86-2)
REACH Aday Madde Notu (CAS)		Lead (CAS: 7439-92-1)
SCIP	bab5c7da-dd2b-421b-b2e7-d7fad6ebb1c8
EF3.0 İklim Değişikliği
CO2e kg	18,75 kg CO2e

Anahtarlayın, Ölçün ve İzleyin

Bağlan

İkmal Edin, Şarj Edin ve Koruyun

Markala, birleştir ve monte et

Otomatikleştirin

QUINT4-UPS/24DC/24DC/5/USB - Kesintisiz güç kaynağı

2906991

Ürün Ayrıntıları

ECLASS

ETIM

UNSPSC

EAC

UL onaylı

cUL Listed

EAC

DNV

KC

LR

NK

BV

RINA

ABS

IECEE CB Scheme

cUL Listed

UL onaylı

Uyumlu Ürünler

Avantajlarınız

Anahtarlayın, Ölçün ve İzleyin

Bağlan

İkmal Edin, Şarj Edin ve Koruyun

Markala, birleştir ve monte et

Otomatikleştirin

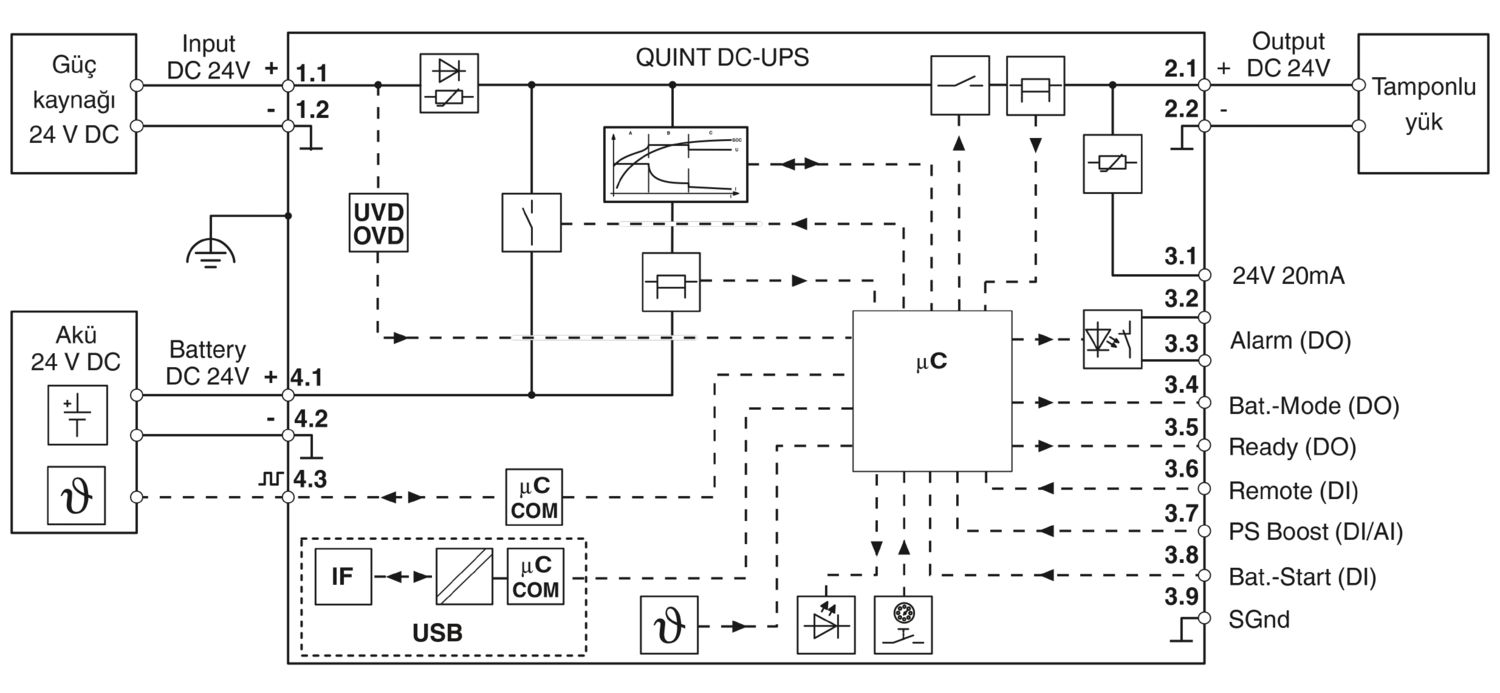

QUINT4-UPS/24DC/24DC/5/USB - Kesintisiz güç kaynağı 2906991

Ürün Ayrıntıları

ECLASS

ETIM

UNSPSC

Uyumlu Ürünler

UPS-BAT/PB/24DC/1.2AH - Akü modülü 1274520

UPS-BAT/PB/24DC/4AH - Akü modülü 1274117

UPS-BAT/PB/24DC/7AH - Akü modülü 1274118

UPS-BAT/PB/24DC/12AH - Akü modülü 1274119

UPS-BAT/PB/24DC/20AH - Akü modülü 1348516

UPS-BAT/PB/24DC/40AH - Akü modülü 1354641

UPS-BAT/LI/24DC/128WH - Akü modülü 1396415

UPS-BAT/VRLA-WTR/24DC/13AH - Akü modülü 2320416

UPS-BAT/VRLA-WTR/24DC/26AH - Akü modülü 2320429

UPS-BAT/LI/24DC/64WH - Akü modülü 1460921

UWA 130 - Montaj adaptörü 2901664

UWA 182/52 - Montaj adaptörü 2938235

MINI-SCREW-USB-DATACABLE - Data kablosu 2908217

POWER MANAGEMENT SUITE - Konfigürasyon yazılımı 1252232

UPS-CONF - Konfigürasyon yazılımı 2320403

QUINT4-PS/1AC/24DC/5 - Güç kaynağı 2904600

QUINT4-PS/3AC/24DC/5 - Güç kaynağı 2904620

Avantajlarınız

QUINT4-UPS/24DC/24DC/5/USB - Kesintisiz güç kaynağı

2906991
