Smart Element arabirimi ile Axioline Smart Element'leri sistemlere entegre edebilirsiniz. Bu Smart Element dirençli sıcaklık sensörlerinin sinyallerini algılar.

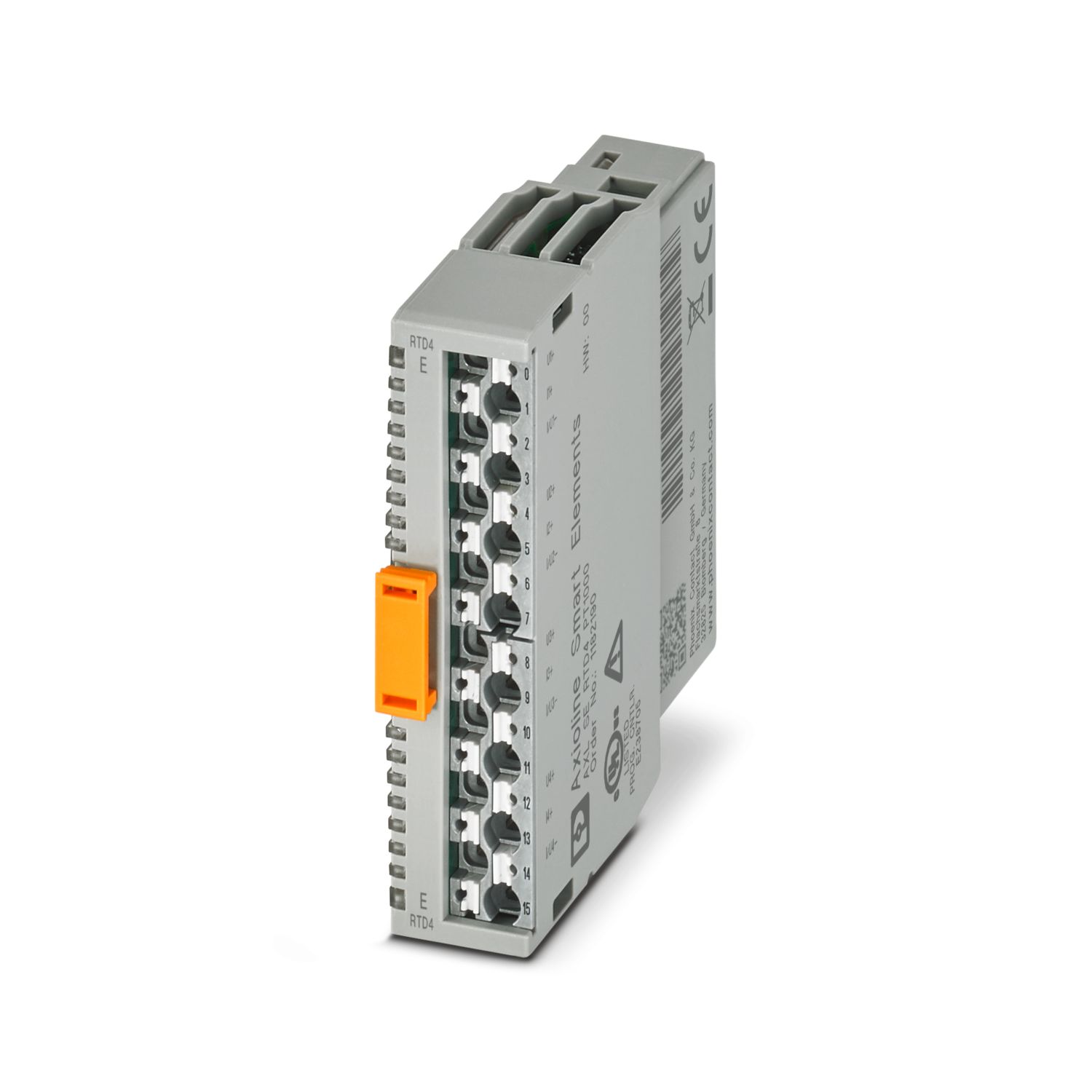

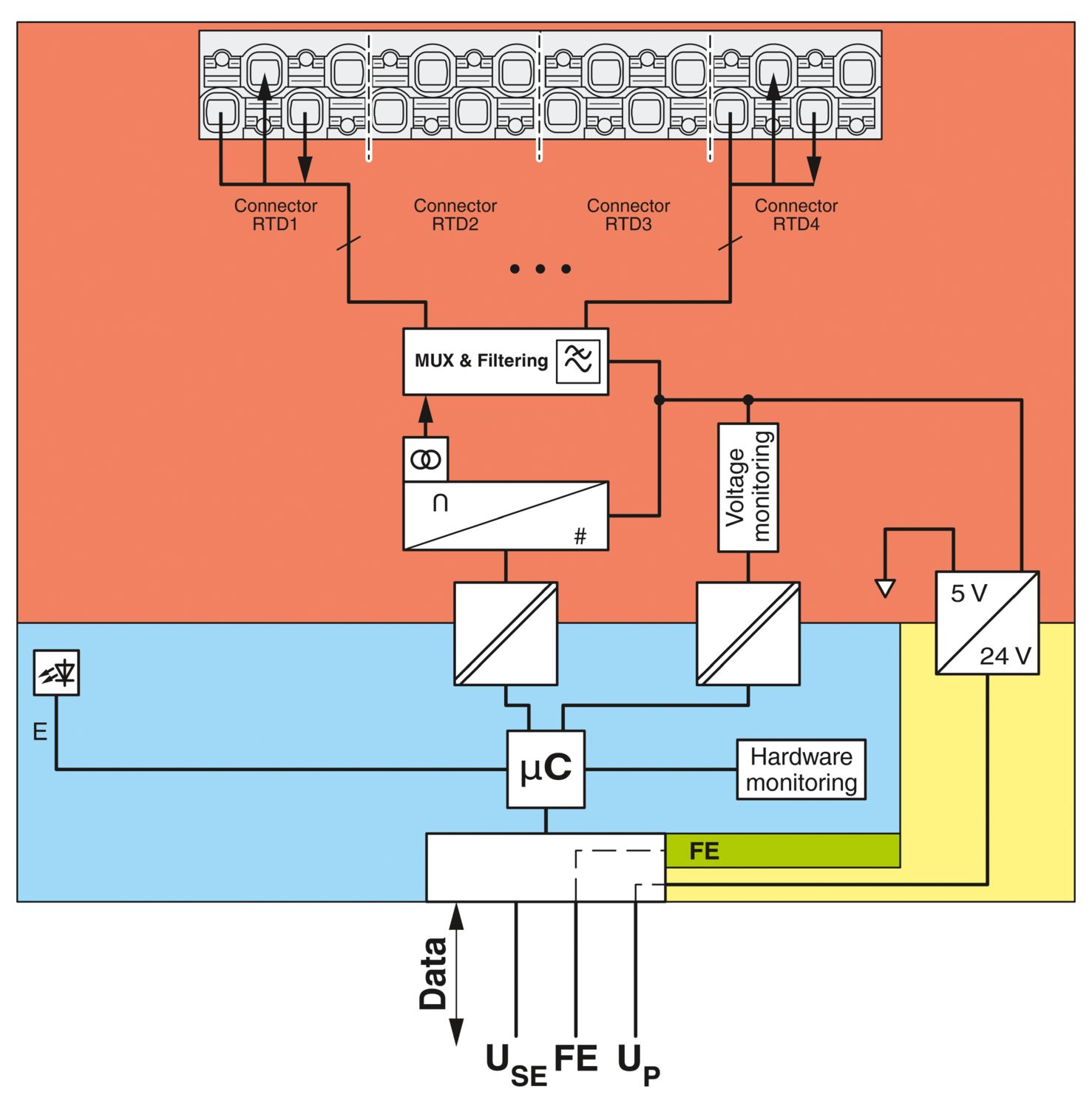

AXL SE RTD4 PT1000
-
Sıcaklık modülü
1182190
Axioline Smart Elements, Sıcaklık kayıt modülü, Analog RTD girişler: 4 (Pt 1000), bağlantı teknolojisi: 3-iletken, muhafaza sınıfı: IP20
Bu ürünün çalışması için ilave ürünler gerekli.
Zorunlu Aksesuarlar
Ücretsiz İndirilebilir.
İndirilebilir Dosyalar
Ürün Ayrıntıları
| Boyutlu çizim |
|

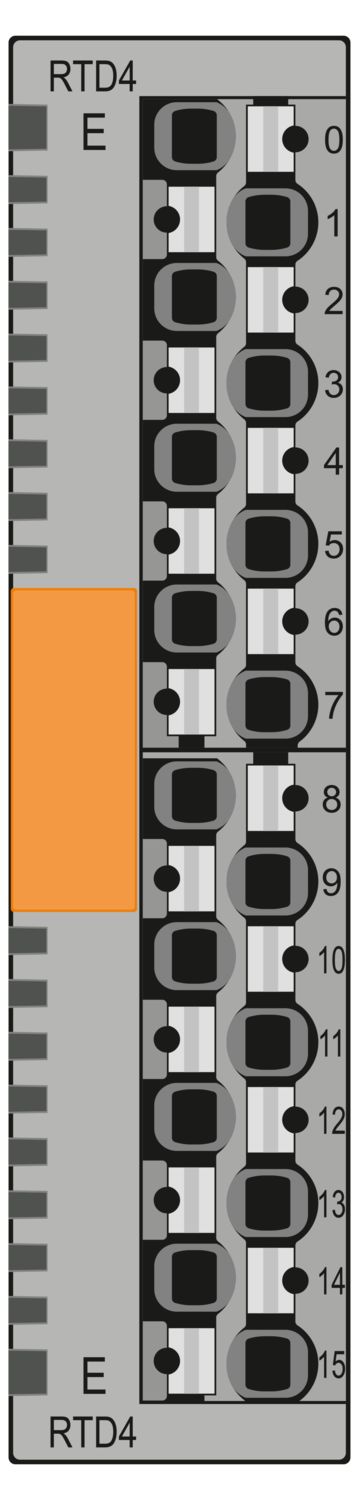

| Genişlik | 14,9 mm |
| Yükseklik | 62,2 mm |
| Derinlik | 62 mm |
| Uygulamaya yönelik not | |
| Uygulamaya yönelik not | Yalnızca endüstriyel kullanım için |
| Smart Element arabirimi | |
| Arabirim adeti | 1 |
| Bağlantı yöntemi | Kart kenar konnektörü |
| İletim hızı | Akıllı Elemanın kullanıldığı sisteme göz atın. |
| İşletime hazır olana dek başlama süresi | < 1000 ms |
| Modül | |
| ID kod (hex) | yok |
| Proses veri kanalı | 64 Bit |
| Giriş adres alanı | 8 Byte |
| Çıkış adres alanı | 0 Byte |
| Gerekli parametre verileri | 24 Byte |
| Gerekli konfigürasyon verileri | 6 Byte |
| Analog | |
| Giriş ismi | Analog RTD girişler |
| Giriş tanımlaması | Dirençli sensörler için sıcaklık girişi |
| Giriş sayısı | 4 (Pt 1000) |
| Bağlantı yöntemi | Push-in bağlantı |
| Bağlantı sistemi | 3-iletken |
| Bağlantı teknolojisine yönelik not | ekranlı, 2-, 3-, ve 4-telli sensörler bağlanabilir |
| A/D dönüştürücü çözünürlüğü | 16 Bit |
| Kullanılabilen sensör tipleri (RTD) | Pt 1000 (IEC 60751/EN 60751) |
| Data formatları | Standartlaşmış temsil |
| Ölçülen değerin temsili | 16 bit (15 bit + işaret biti) |
| Akım kaynaklarının nominal değeri | 1 mA (darbeli akım, veri örnekleme aşamasında geçerlidir) |
| Proses veri güncellemesi | tip. 1 ms |
| Koruma devresi | Aşırı yük koruması; maks. ±40 V DC, 1 dk. |
| Transient koruma | |
| Ürün tipi | I/O bileşeni |
| Ürün gamı | Axioline Smart Elements |
| Tasarım | modüler |
| Montaj pozisyonu | Akıllı Elemanın kullanıldığı sisteme göz atın. |
| İzolasyon karakteristikleri | |
| Aşırı gerilim kategorisi | II (IEC 60664-1) |
| Kirlilik sınıfı | 2 (EN 60664-1) |
| Nominal durum için maksimum güç kaybı | 0,4 W |
| Potansiyeller: Smart Elements (USE) lerin haberleşme güç kaynağı | |
| Besleme gerilimi | Kart kenar konnektörleri kullanılarak |
| Potansiyeller: I/O beslemesi (UP) | |
| Besleme gerilimi | 24 V DC (Kart kenar konnektörleri kullanılarak) |
| Besleme gerilim aralığı | 19,2 V DC ... 30 V DC (dalgalanma dahil tüm toleransları içerir) |
| Akım çekişi | maks. 12 mA |
| tip. 8 mA | |
| Akım tüketimi | min. 5 mA (bağlı çevre birimler hariç) |
| Koruma devresi | Aşırı gerilim koruması; Akıllı Elemanın kullanıldığı sisteme göz atın. |
| Polarite koruma; Polarite koruma diyodu | |
| Elektriksel izolasyon/gerilim aralıklarının izolasyonu | |
| Test gerilimi: Haberleşme beslemesi / 24 V besleme (I/O) | 500 V AC, 50 Hz, 1 dk |
| Test gerilimi: Haberleşme beslemesi / fonksiyonel toprak | 500 V AC, 50 Hz, 1 dk |
| Test gerilimi: 24 V besleme (I/O) / fonksiyonel toprak | 500 V AC, 50 Hz, 1 dk |
| Bağlantı teknolojisi | |
| Bağlantı adı | I/O |
| Bağlantı yöntemine ilişkin not | Lütfen “Axioline Smart Elements" kullanım kılavuzunda sağlanan kablo kesiti bilgilerini dikkate alın. |
| İletken bağlantısı | |
| Bağlantı yöntemi | Push-in bağlantı |
| İletken kesiti, tek telli | 0,25 mm² ... 1,5 mm² |
| Esnek iletken kesiti | 0,25 mm² ... 1,5 mm² |
| Kablo kesiti AWG | 24 ... 16 |
| Kablo kesiti çok telli, yüksüklü, plastik kılıfsız | 0,25 mm² ... 1,5 mm² |
| Kablo kesiti, çok telli, yüksüklü, plastik kılıflı | 0,25 mm² ... 1,5 mm² |
| Kablo soyma uzunluğu | 8 mm |
| I/O | |
| Bağlantı yöntemi | Push-in bağlantı |
| Bağlantı yöntemine ilişkin not | Lütfen “Axioline Smart Elements" kullanım kılavuzunda sağlanan kablo kesiti bilgilerini dikkate alın. |
| İletken kesiti, tek telli | 0,25 mm² ... 1,5 mm² |
| İletken kesiti, çok damarlı | 0,25 mm² ... 1,5 mm² |
| Kablo kesiti AWG | 24 ... 16 |
| Kablo kesiti, çok telli, yüksüklü, plastik kılıflı | 0,25 mm² ... 1,5 mm² |
| Kablo kesiti çok telli, yüksüklü, plastik kılıfsız | 0,25 mm² ... 1,5 mm² |
| Kablo soyma uzunluğu | 8 mm |
| Ortam koşulları | |
| Ortam sıcaklığı (çalışma) | -25 °C ... 60 °C |
| Koruma sınıfı | IP20 |
| Hava basıncı (çalışma) | 70 kPa ... 106 kPa (deniz seviyesinden 3000 m’ye kadar) |
| Hava basıncı (stok/nakliye) | 70 kPa ... 106 kPa (deniz seviyesinden 3000 m’ye kadar) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| İzin verilen nem (çalışma) | 5 % ... 95 % (yoğunlaşma yok) |
| İzin verilen nem (stok/nakliye) | 5 % ... 95 % (yoğunlaşma yok) |
| Koruma sınıfı | III (IEC 61140, EN 61140, VDE 0140-1) |
| Montaj tipi | Smart Element yuvası |
| Montaj pozisyonu | Akıllı Elemanın kullanıldığı sisteme göz atın. |
Avantajlarınız
Dirençli sıcaklık algılayıcıları (Pt 1000) bağlantısı için 4 analog giriş kanalı
3 telli teknoloji ile sensör bağlantısı
2 ve 4 iletkenli sensörler de bağlanabilir
Veri biçimi: standartlaştırılmış temsil
Çözünürlük: 16 bit
Açık devre algılaması
İkame değer davranışı, her bir giriş için parametrelendirilebilir
Cihaz plakası saklanır
