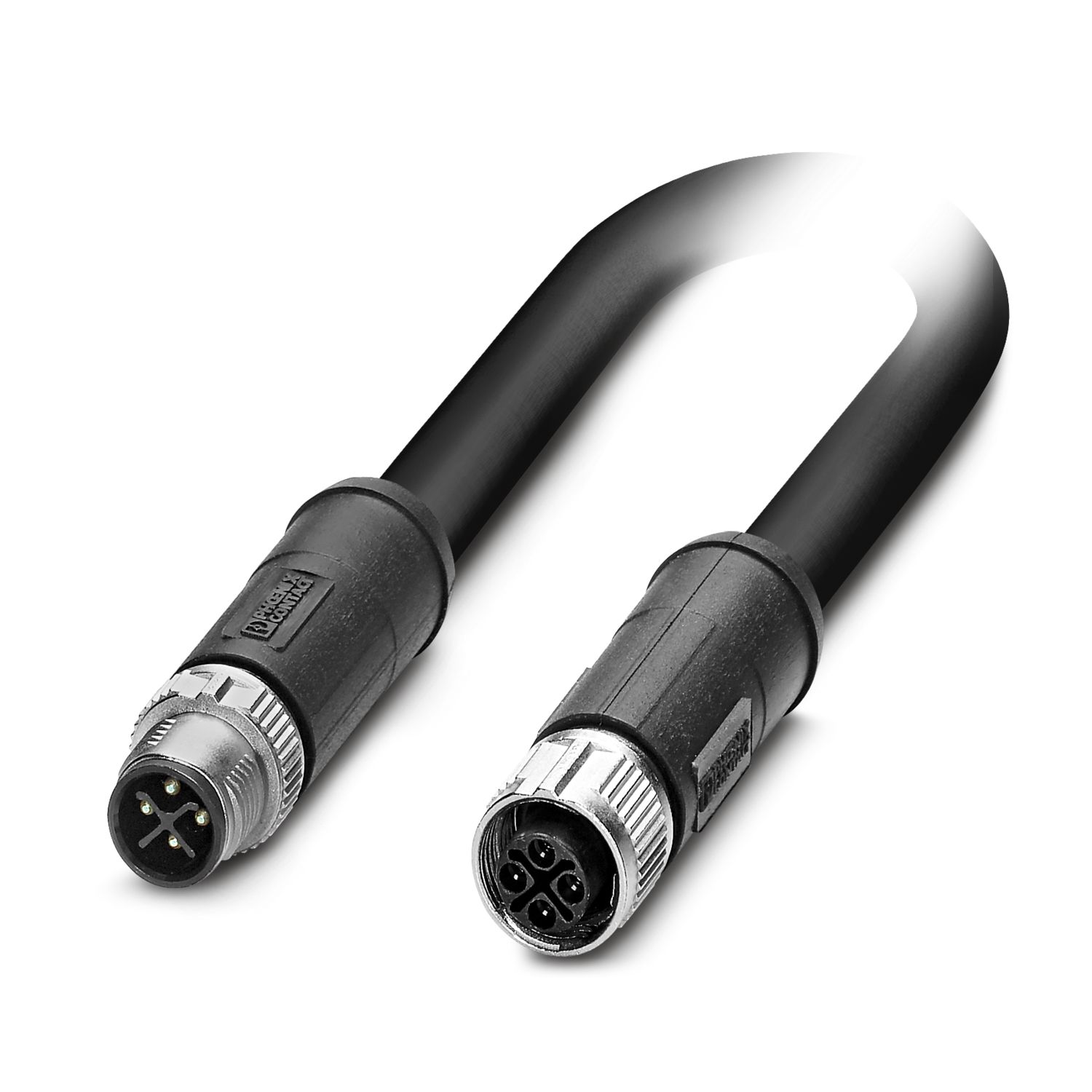

SAC-4P-M12MSS-M12FSS PE/.../... - Güç kablosu

1276636

Güç kablosu, 4-kutup, Fiş düz M12, kodlama: S, açık Dişi düz M12, kodlama: S, kablo uzunluğu: Boş giriş (0.2 ... 40.0 m), 16 A/690 V'ye kadar AC akım için

Ürün Ayrıntıları

Teknik Bilgiler

Ürün özellikleri

Ürün tipi	Güç kablosu
Uygulama	Güç kaynağı
Kutup sayısı	4
Kablo çıkış sayısı	1
Ekranlı	hayır
Kodlama	S
İzolasyon karakteristikleri
Aşırı gerilim kategorisi	III
Kirlilik sınıfı	3

Malzeme teknik özellikleri

UL 94'e uygun yanmazlık sınıfı	V0
Gövde malzemesi	PP
Kontak malzemesi	CuZn
Kontak yüzey malzemesi	Ni/Au
Kontak taşıyıcı malzemesi	PA
Vidalı bağlantı için malzeme	Çinko pres döküm, nikel kaplı

Elektriksel özellikler

İzolasyon direnci	≥ 100 MΩ
Nominal gerilim U_N	690 V AC
Nominal akım I_N	12 A (1,5 mm²)
	16 A (2,5 mm²)

Mekanik özellikler

Mekanik veriler
Takma/çekme çevrimleri	> 100

Konnektör

Bağlantı 1
Tasarım	Fiş düz M12
Kodlama tipi	S (Güç)
Bağlantı 2
Tasarım	Dişi düz M12
Kodlama tipi	S (Güç)

Kablo / hat

Kablo uzunluğu	Boş giriş (0.2 ... 40.0 m)
PUR halojensiz siyah [PUR]
Kablo ağırlığı	92 kg/km
UL AWM Tipi	80°C/1000 V
Kutup sayısı	4
Ekranlı	hayır
Kablo tipi	PUR halojensiz siyah [PUR]
Kablo tipi		PUR halojensiz siyah PUR
İletken yapısı, besleme gerilimi	44x 0,20 mm
AWG enerji besleme	16
Kablo kesiti	4x 1,5 mm²
İzolasyon dahil kablo çapı	2,35 mm ±0,05 mm
Dış kablo çapı	7,40 mm ±0,25 mm
Dış kılıf, malzeme	PUR
Dış kılıf, renk	siyah-gri RAL 7021
İletken malzeme	Çıplak Cu litz telleri
Kablo izolasyon malzemesi	PP

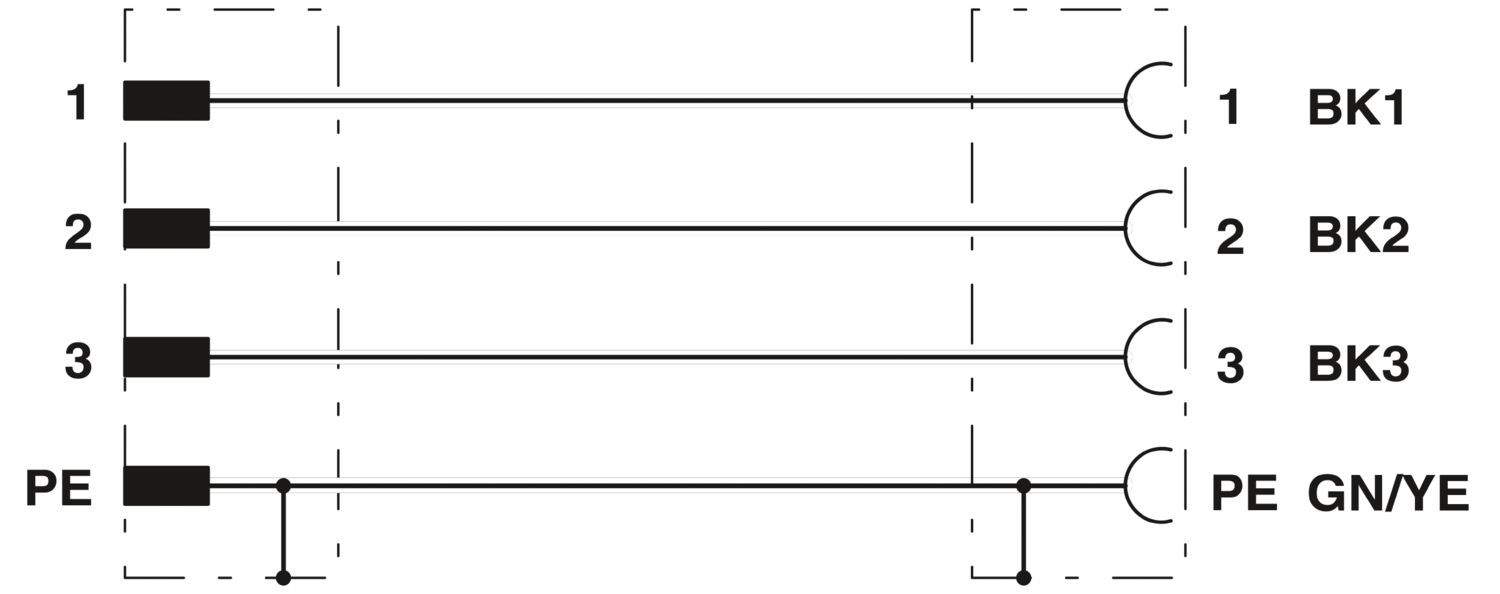

Tek tel, renk	siyah 1, siyah 2, siyah 3, yeşil/sarı
Kalınlık, izolasyon	≥ 0,31 mm
Kalınlık, dış kılıf	yaklaşık 0,85 mm
Genel bükülme	4 tel, bükümlü
Maks. iletken direnci	≤ 14,1 Ω/km (20 °C'de)
İzolasyon direnci	≥ 1 GΩ*km (20 °C'de)
Nominal gerilim, kablo	≤ 1000 V AC
Test gerilimi	≥ 10000 V AC (Kıvılcım testi)
Minimum eğilme yarıçapı, sabit kurulum	5 x D
Minimum eğilme yarıçapı, esnek kurulum	10 x D
En küçük eğilme yarıçapı, sabit montaj	37 mm
En küçük eğilme yarıçapı, hareketli montaj	74 mm
Dinamik yük kapasitesi (eğme)	Maks. eğilme yarıçapları: 5000000, Eğilme yarıçapı: 10 x D, Travers yolu: 10 m, Travers oranı: 3 m/s, Hızlanma: 10 m/s²
Dinamik yük kapasitesi (burulma)	Torsiyon: ±180 °/m, Burulma döngüleri: 500000, Burulma frekansı: 35 çevrim/dk.
Halojensiz	DIN VDE 0472 kısım 815'e uygun
Halojensiz		DIN EN 50267-2-1 ile uyumlu
Ateşe dayanıklılık	UL 758/1581'e göre (Kablo Alevi)
		UL 758/1581 FT2'ye uygun
		DIN EN 60332-2-2'ye göre
Yağa dayanıklılık	DIN EN 60811-404'e göre, 100 °C'de 168 sa
Yağa dayanıklılık		UL 758'e göre, 60 °C'de 168 s
Diğer direnç	VDE 0282 kısım 10'a uygun olarak hidroliz ve mikroplara dayanıklı
		Az yapışkan
		aşınmaya dayanıklı
		Tuzlu suya dayanıklı
Ortam sıcaklığı (çalışma)	-50 °C ... 85 °C (kablo, sabit montaj)
Ortam sıcaklığı (çalışma)		-30 °C ... 85 °C (Kablo, sabit montaj)
Poliüretan, halojensiz 2,5 mm² siyah [125]
Kablo ağırlığı	145 kg/km
UL AWM Tipi	22078 / 11560 (90 °C / 1000 V)
Kutup sayısı	4
Ekranlı	hayır
Kablo tipi	Poliüretan, halojensiz 2,5 mm² siyah [125]
Kablo tipi		Poliüretan, halojensiz 2,5 mm² siyah 125
İletken yapısı, besleme gerilimi	141x 0,15 mm
AWG enerji besleme	14
Kablo kesiti	4x 2,5 mm²
İzolasyon dahil kablo çapı	2,8 mm ±0,1 mm
Dış kablo çapı	8,90 mm ±0,3 mm
Dış kılıf, malzeme	PUR
Dış kılıf, renk	siyah-gri RAL 7021
İletken malzeme	Çıplak Cu litz telleri
Kablo izolasyon malzemesi	PP
Tek tel, renk	siyah 1, siyah 2, siyah 3, yeşil/sarı
Kalınlık, izolasyon	≥ 0,31 mm
Kalınlık, dış kılıf	yaklaşık 0,76 mm
Genel bükülme	4 tel, bükümlü
Maks. iletken direnci	≤ 8 Ω/km (20 °C'de)
İzolasyon direnci	≥ 1 GΩ*km (20 °C'de)
Nominal gerilim, kablo	≤ 1000 V AC
Test gerilimi	≥ 10000 V AC (Kıvılcım testi)
Minimum eğilme yarıçapı, sabit kurulum	5 x D
Minimum eğilme yarıçapı, esnek kurulum	10 x D
En küçük eğilme yarıçapı, sabit montaj	45 mm
En küçük eğilme yarıçapı, hareketli montaj	89 mm
Dinamik yük kapasitesi (eğme)	Maks. eğilme yarıçapları: 4000000, Eğilme yarıçapı: 10 x D, Travers yolu: 10 m, Travers oranı: 3 m/s, Hızlanma: 10 m/s²
Halojensiz	DIN VDE 0472 kısım 815'e uygun
Halojensiz		DIN EN 50267-2-1 ile uyumlu
Ateşe dayanıklılık	UL 758/1581'e göre (Kablo Alevi)
		UL 758/1581 FT1'e göre
		DIN EN 60332-1-2 standardına uygun
Yağa dayanıklılık	DIN EN 60811-404'e göre, 100 °C'de 168 sa
Diğer direnç	VDE 0282 kısım 10'a uygun olarak hidroliz ve mikroplara dayanıklı
		Az yapışkan
		aşınmaya dayanıklı
		Tuzlu suya dayanıklı
Ortam sıcaklığı (çalışma)	-50 °C ... 90 °C (kablo, sabit montaj)
Ortam sıcaklığı (çalışma)		-30 °C ... 90 °C (Kablo, sabit montaj)

Çevresel koşullar ve gerçek hayat koşulları

Ortam koşulları
Koruma sınıf	IP65
	IP67 (ön yüklemesiz, IEC 60529 uyarınca ek test olarak)
Ortam sıcaklığı (çalışma) (Dişi konnektör/erkek konnektör.)	-25 °C ... 85 °C (Fiş / soket)

Standartlar ve yönetmelikler

Standart tanımlama	M12 fiş konnektör
Standartlar/spesifikasyonlar	IEC 61076-2-111

Ticari Veriler

Ürün numarası	1276636
Ambalaj birimi	1 pc
Açıklama	Sipariş üzerine yapılmış (iade edilemez)
Satış Kodu	AF1
Ürün Kodu	AF1CCP
Gümrük tarife no	85444290
Menşe ülke	PL

Sınıflandırma

Onaylar

Approval Specification Data
	Nominal Gerilim U_N	Nominal Akım I_N	Kesit Alanı AWG	Kesit Alanı mm²
keine
	600 V	12 A		- 16

Approval Specification Data
	Nominal Gerilim U_N	Nominal Akım I_N	Kesit Alanı AWG	Kesit Alanı mm²
keine
	600 V	12 A	- 16

Environmental product compliance

Uyumlu Ürünler

Aksesuarlar

Avantajlarınız

Kolay ve güvenli: 100 % elektriksel olarak test edilmiş plug-in bileşenler

Özel S kodlama kullanılarak yanlış bağlamaya karşı korunma
