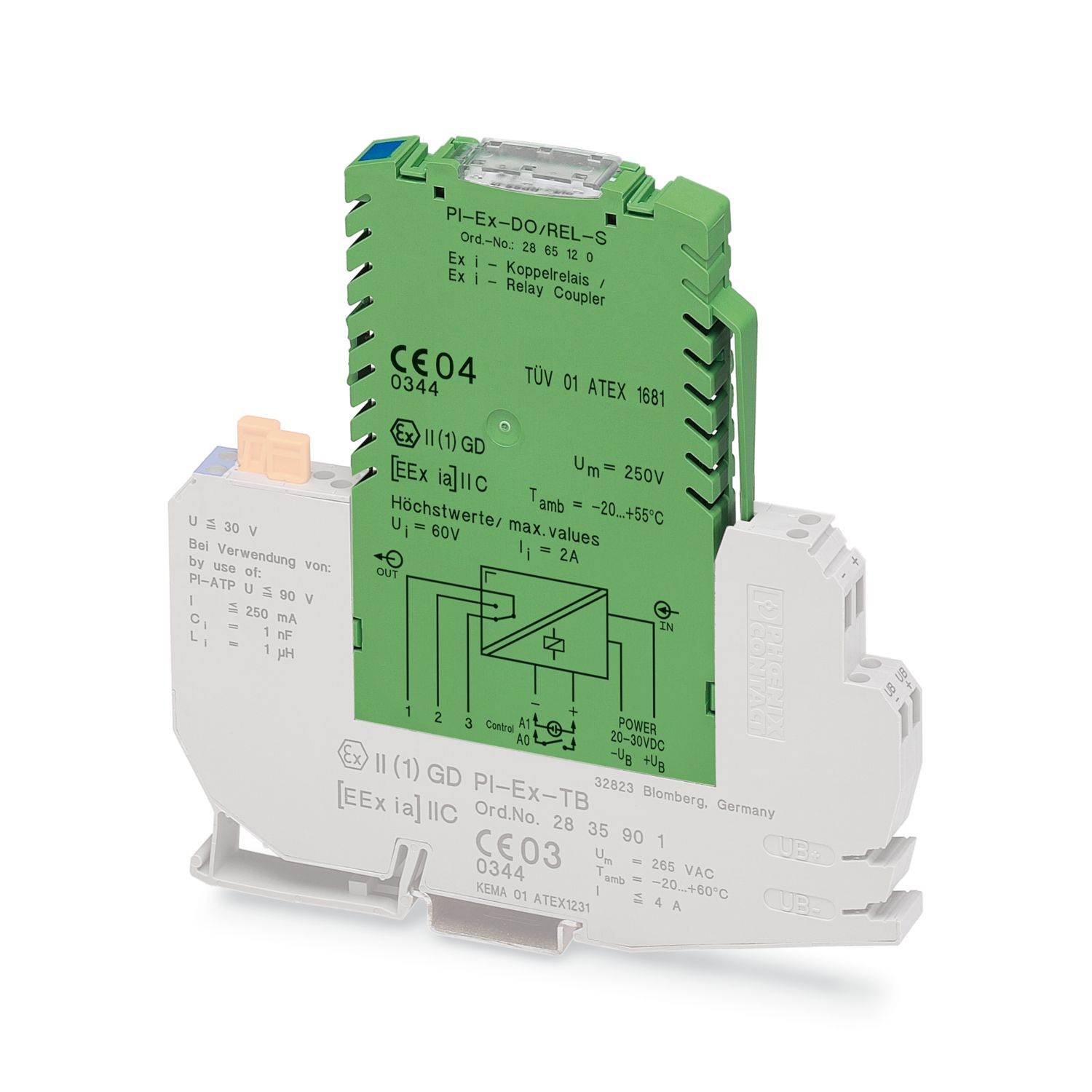

PI-EX-DO/REL-S
-
Separator sygnałów
2865120
Wyjście binarne Ex i: przekaźnik z iskrobezpieczną częścią stykową. Do przełączania iskrobezpiecznych obwodów prądowych. Możliwość wyboru sterowania za pomocą zewnętrznych napięć sterujących lub bezpotencjałowych zestyków przełącznych. Z dodatkową funkcją obsługi ręcznej. Izolacja galwaniczna
Szczegóły produktu
| Typ produktu | Moduł przekaźnika |
| Zastosowanie | Digital OUT (wyjście cyfrowe) |
| liczba kanałów | 1 |
| Separacja galwaniczna wejście/wyjście | |
| Separacja galwaniczna | 375 V (Wartość szczytowa, wg EN 50020 / EN 60079-11) |
| Napięcie probiercze | 1,5 kV AC (50 Hz, 60 s) |
| Separacja galwaniczna wyjście/zasilanie | |
| Separacja galwaniczna | 375 V (Wartość szczytowa, wg EN 50020 / EN 60079-11) |
| Zasilanie | |
| Zakres napięcia zasilania | 20 V DC ... 30 V DC |

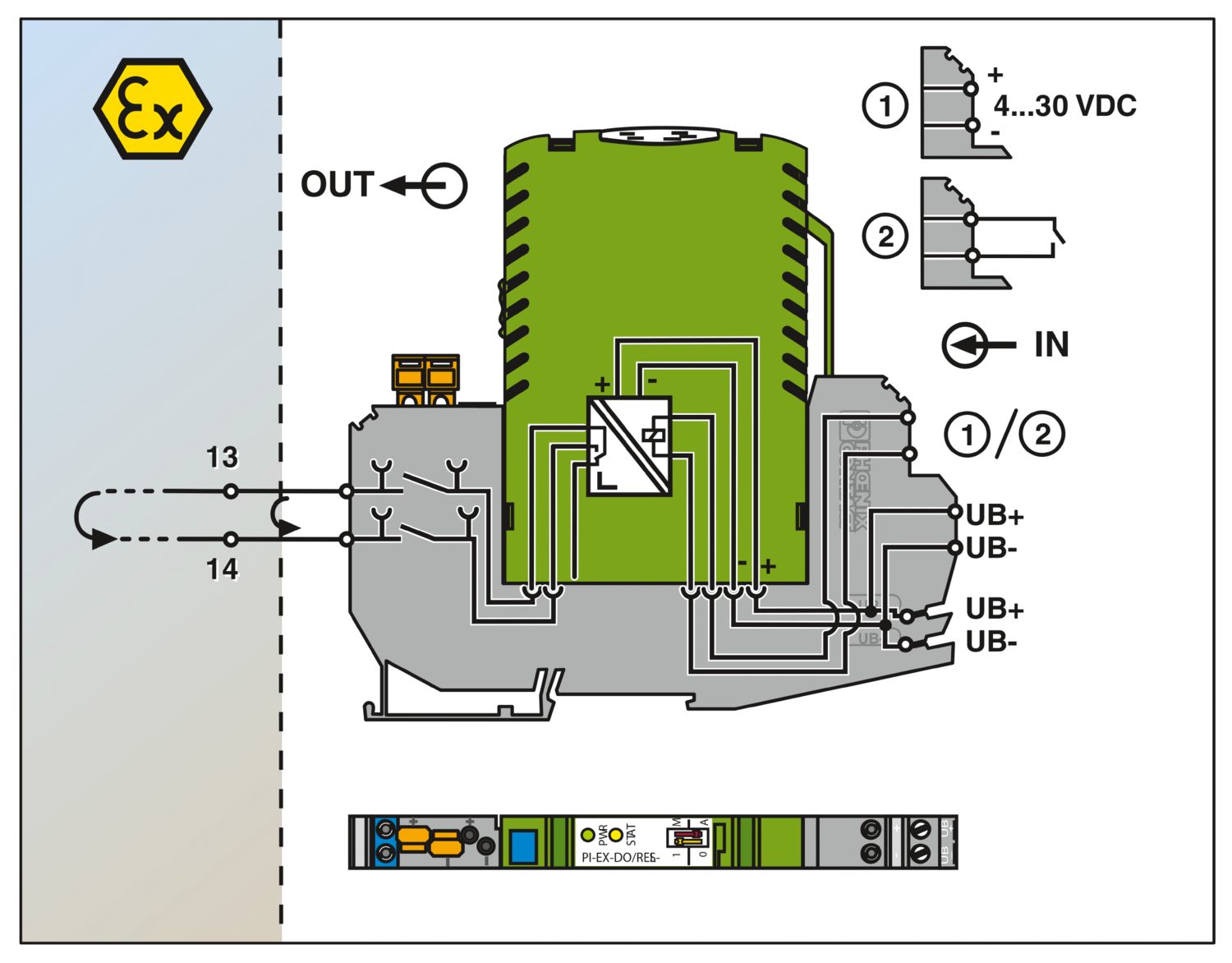

| Sterowanie | |
| Dopuszczalne źródła wejściowe | Działanie na zewnętrznym źródle zasilania;4 V DC < Us < 30 V DC: Przekaźnik aktywny; Us < 2 V DC: Przekaźnik nieaktywny |
| Obsługa za pomocą zewnętrznego zestyku przełącznego. przełącznik zamknięty: Przekaźnik aktywny; przełącznik otwarty: Przekaźnik nieaktywny | |
| Przełączanie: Przekaźnik | |
| Opis wyjścia | iskrobezpieczny |
| Rodzaj zestyku | 1 zestyk przełączny |
| materiał styków | AgNi, + 5 µm Au |
| rezystencja przejścia pary styków | ≤ 0,1 Ω |
| Maksymalne napięcie łączeniowe | 30 V DC |
| Obciążalność prądowa trwała zestyku | 300 mA (w przypadku podłączania obwodów iskrobezpiecznych) |
| Rodzaj przyłącza | Przyłącze wtykowe |
| Parametry bezpieczeństwa | |
| Napięcie maksymalne z punktu widzenia bezpieczeństwa technicznego Um | 250 V AC |
| Wskaźnik stanu | Dioda LED zielona (napięcie zasilania) |
| Dioda LED żółta (wskaźnik stanu) |
| Rysunek wymiarowy |
|
| Szerokość | 12,4 mm |
| Wysokość | 79 mm |
| Głębokość | 118,4 mm |
| Kolor | zielony (RAL 6021) |
| Klasa palności wg UL 94 | V0 |
| Materiał obudowy | PBT i poliamid PA bez wzmocnienia |
| Warunki otoczenia | |
| Stopień ochrony | IP20 |
| Temperatura otoczenia (praca) | -20 °C ... 55 °C |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 85 °C |
| CE | |
| Certyfikat | Zgodność z CE |
| ATEX | |
| Oznaczanie | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3 G Ex nA nC IIC T4 Gc | |
| Certyfikat | PxCIF07ATEX2865120X |
| EAC Ex | |
| Oznaczanie | [Ex ia Ga] IIC |
| Certyfikat | RU C-DE.AB72.B.00097/19 |
