FLT-SEC-ZP2 FM-MODULE
-
Contatto di segnalazione remota
1168947

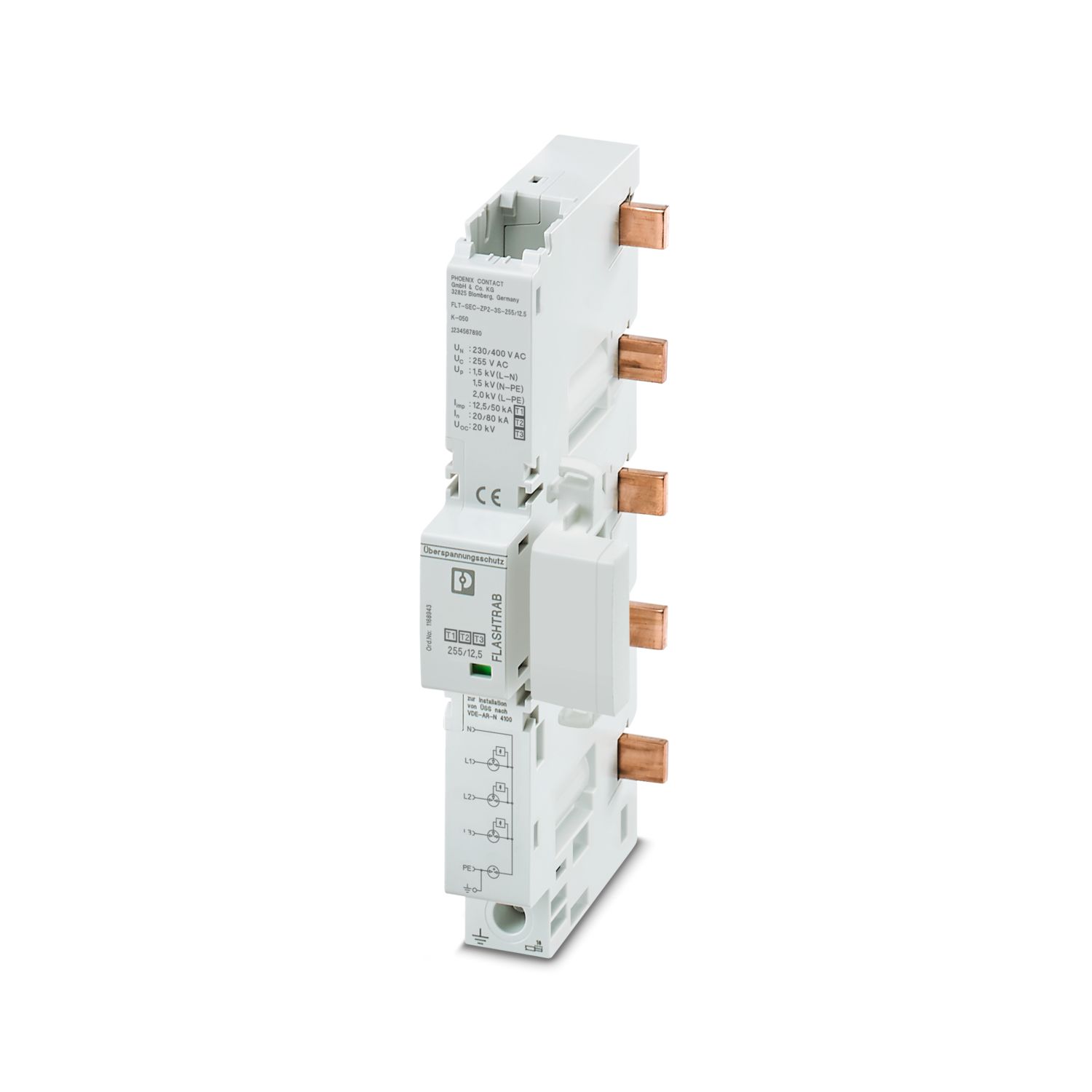

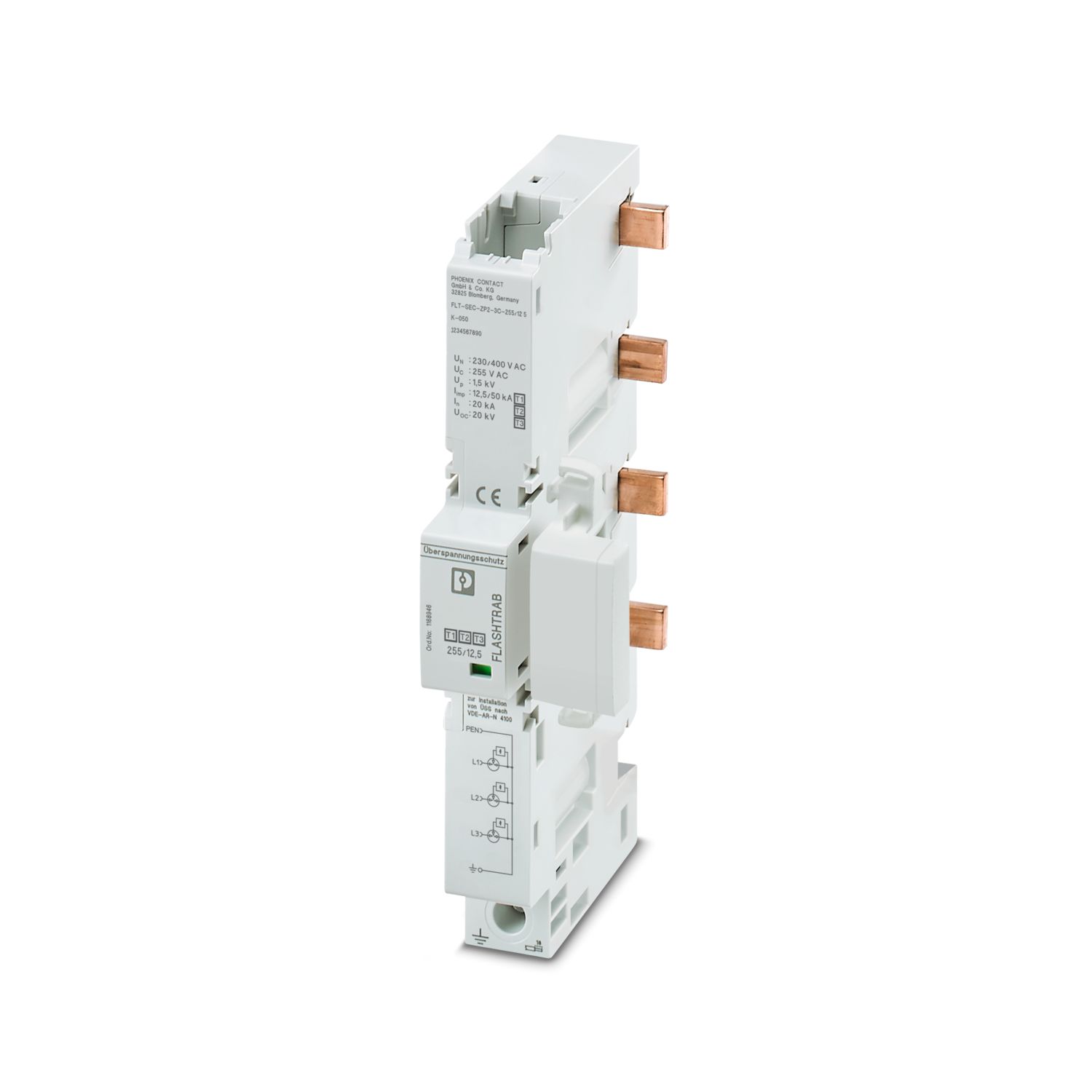

Contatto di segnalazione remota opzionale. Utilizzabile solo con FLT-SEC-ZP2.
Dettagli prodotto
| Tipo di prodotto | Set segnalazione remota |
| Famiglia di prodotti | SEC Family |
| Tipo | Modulo da incasso |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Indicazione/segnalazione a distanza | |
| Denominazione collegamento | Contatto FM |

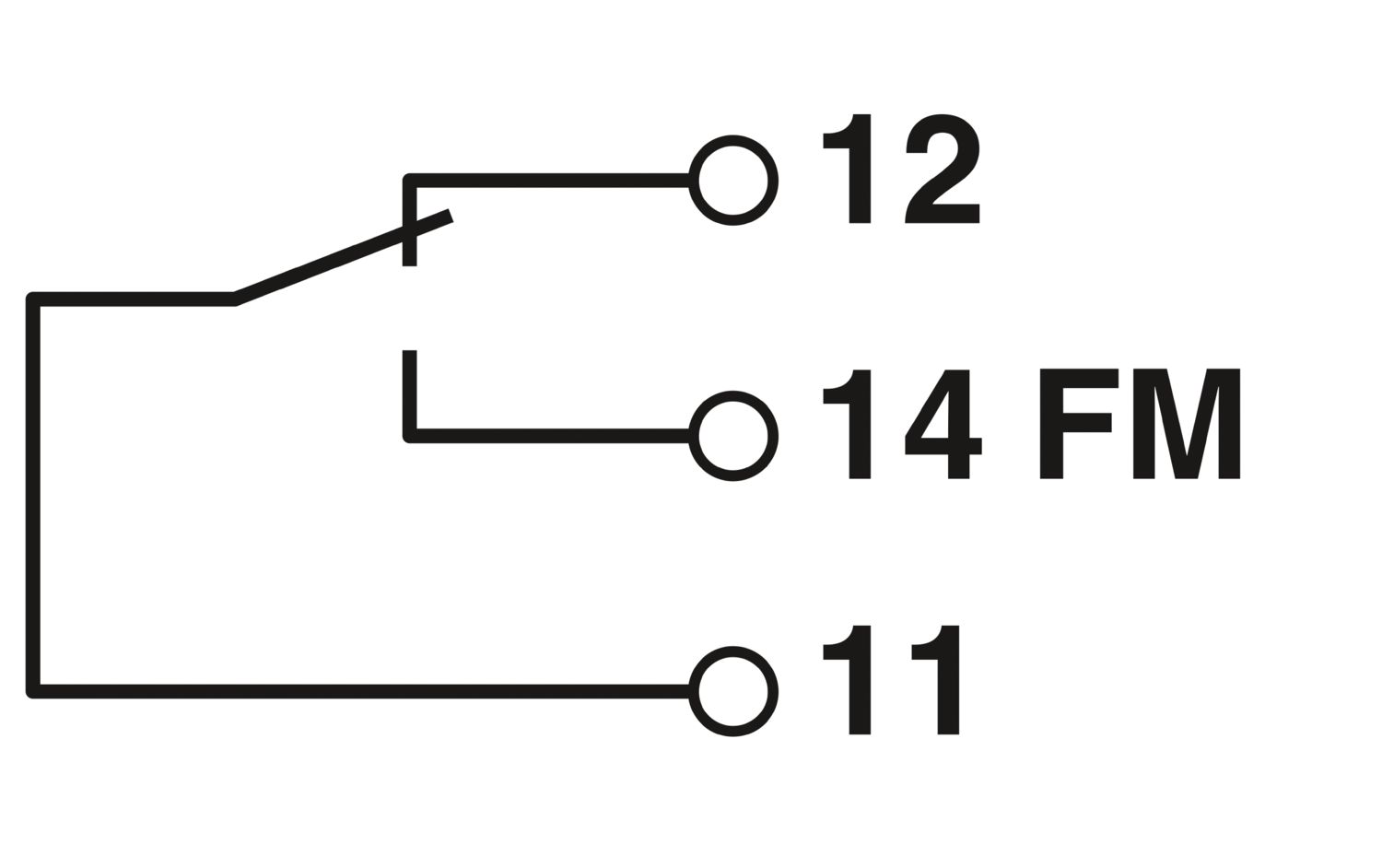

| Funzione di inserzione | Contatti di scambio |
| Prefusibile necessario massimo | 4 A (gG) |
| Tensione di esercizio | 250 V AC |
| 250 V DC | |
| Corrente d'esercizio | 0,5 A AC (250 V AC) |
| 0,1 A DC (250 V DC) | |
| 0,2 A DC (125 V DC) | |
| 0,5 A DC (75 V DC) | |
| 1 A DC (42 V DC) | |
| 2 A DC (24 V DC) | |
| 4 A DC (12 V DC) | |
| Contatto FM | |
| Collegamento | Connessione Push-in |
| Lunghezza del tratto da spelare | 10 mm |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Sezione conduttore flessibile con capocorda montato e collare in plastica | 0,25 mm² ... 1,5 mm² (Lunghezza di spelatura 8 mm) |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,25 mm² ... 2,5 mm² (Lunghezza di spelatura 8 mm) |

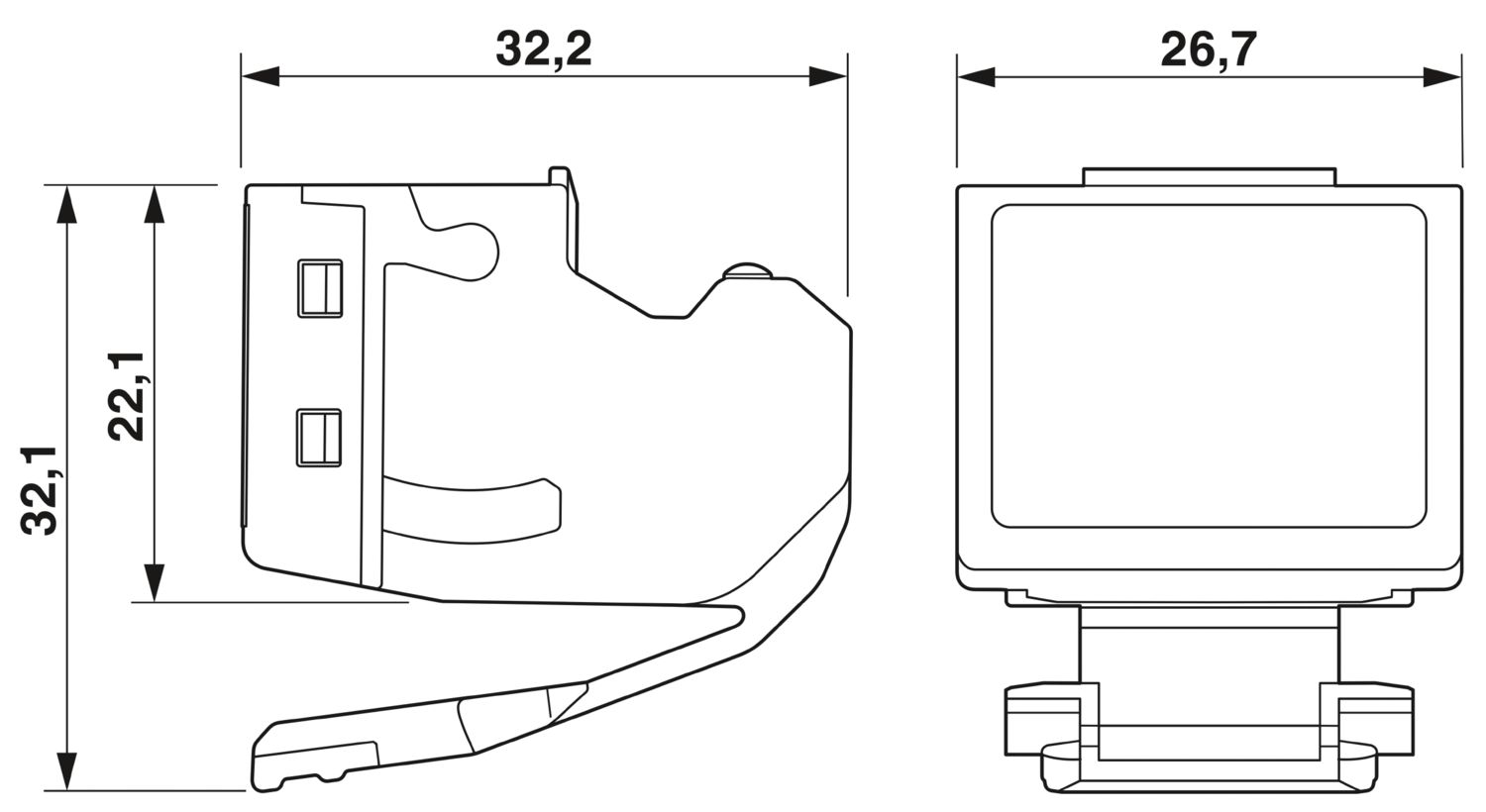

| Disegno quotato |
|
| Larghezza | 26,7 mm |
| Altezza | 32,1 mm |
| Profondità | 32,2 mm |
| Colore | grigio chiaro (RAL 7035) |
| Classe di combustibilità a norma UL 94 | V-0 |
| Valore CTI del materiale | 600 |
| Materiale isolante | PA 6.6 |
| Materiale custodia | PA 6.6 |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 2000 m (Tensione di esercizio contatto FM ≤ 250 V) |
| ≤ 6000 m (Tensione di esercizio contatto FM ≤ 150 V) | |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Norme/disposizioni | IEC 61643-11 |
| Nota | 2011 |
| Norme/disposizioni | EN 61643-11 |
| Nota | 2012 + A11:2018 |
| Norme/disposizioni | EN 60947-5-1 |
| Nota | 2017 |
