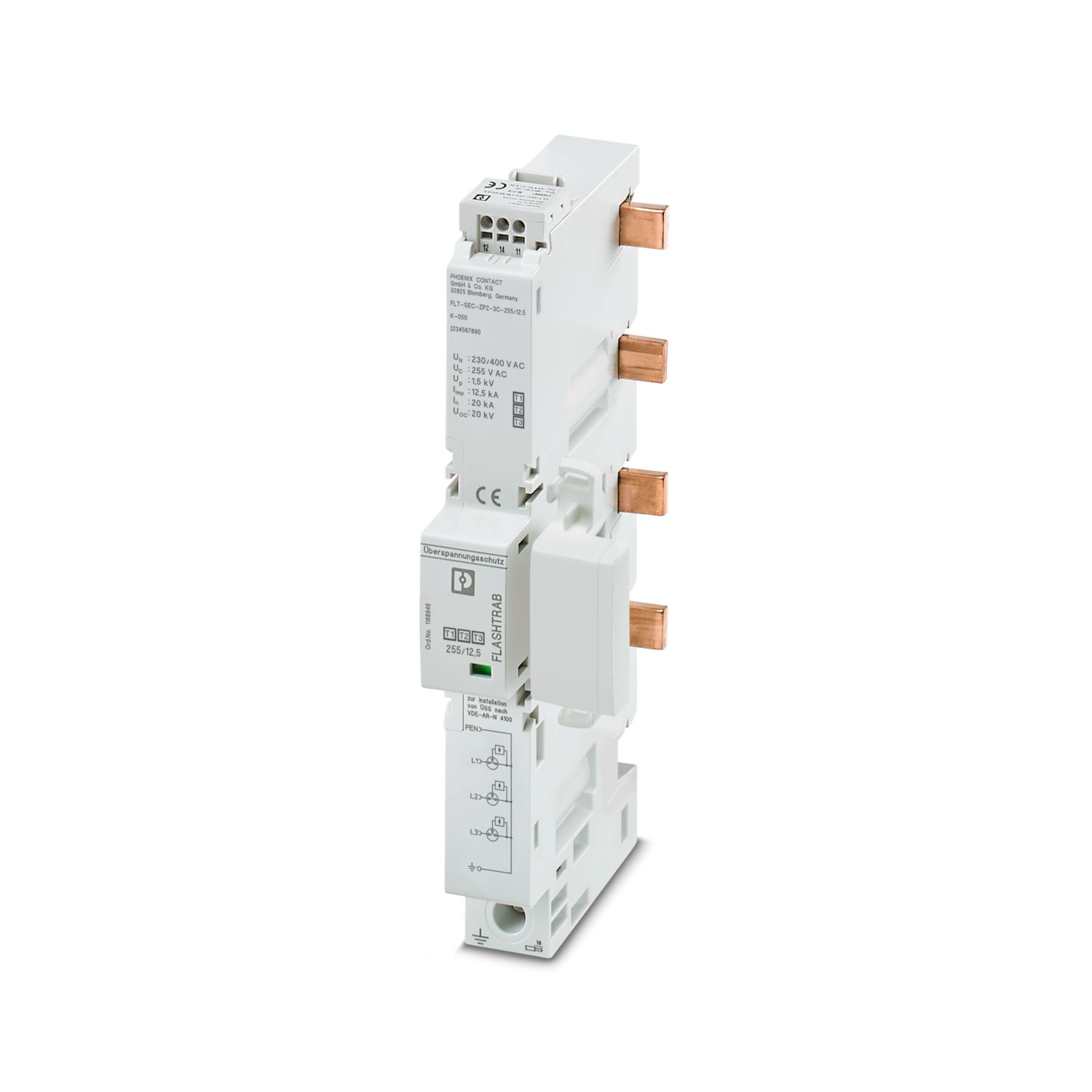

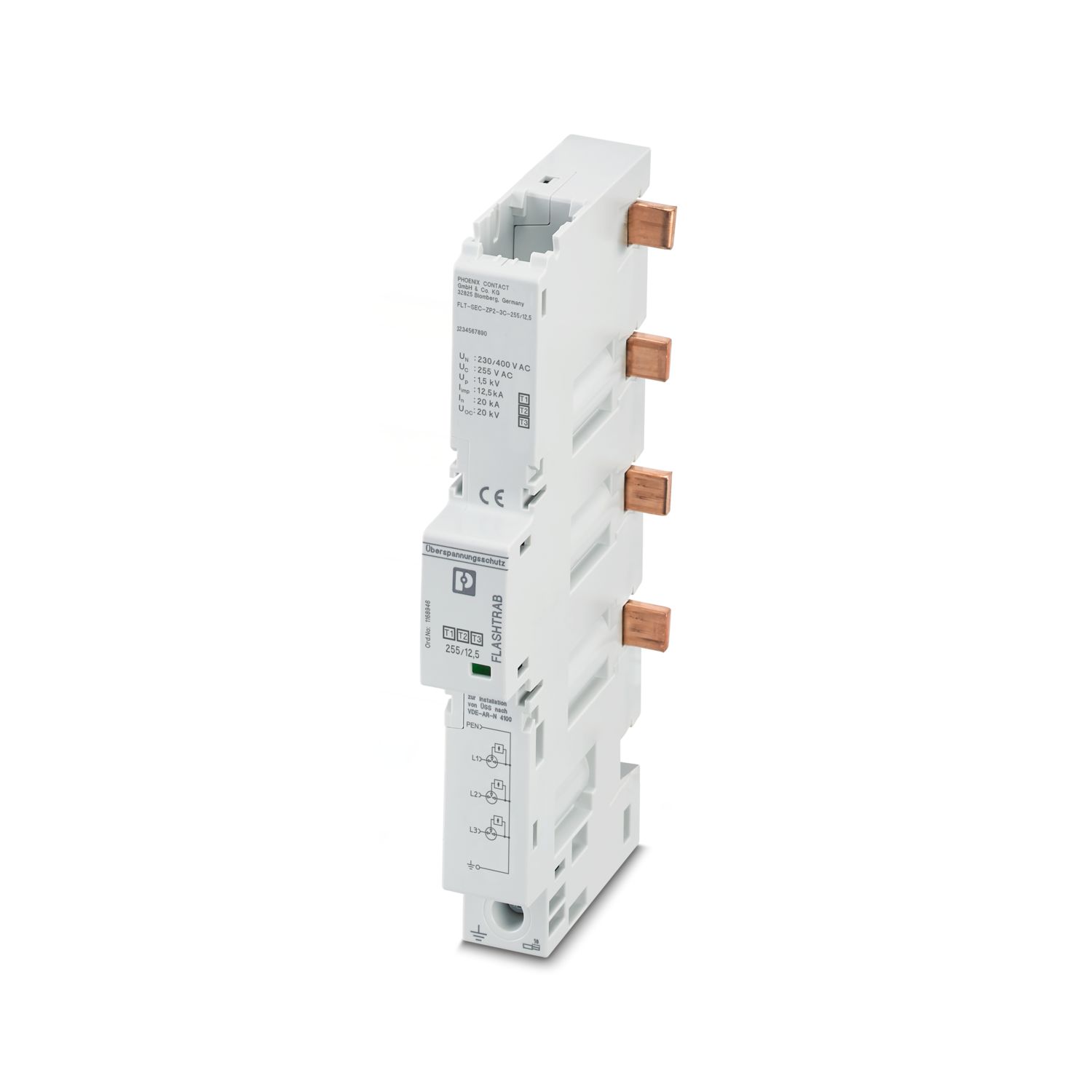

FLT-SEC-ZP2-3C-255/12.5
-
Scaricatore di sovratensione combinato Tipo 1+2+3
1168946

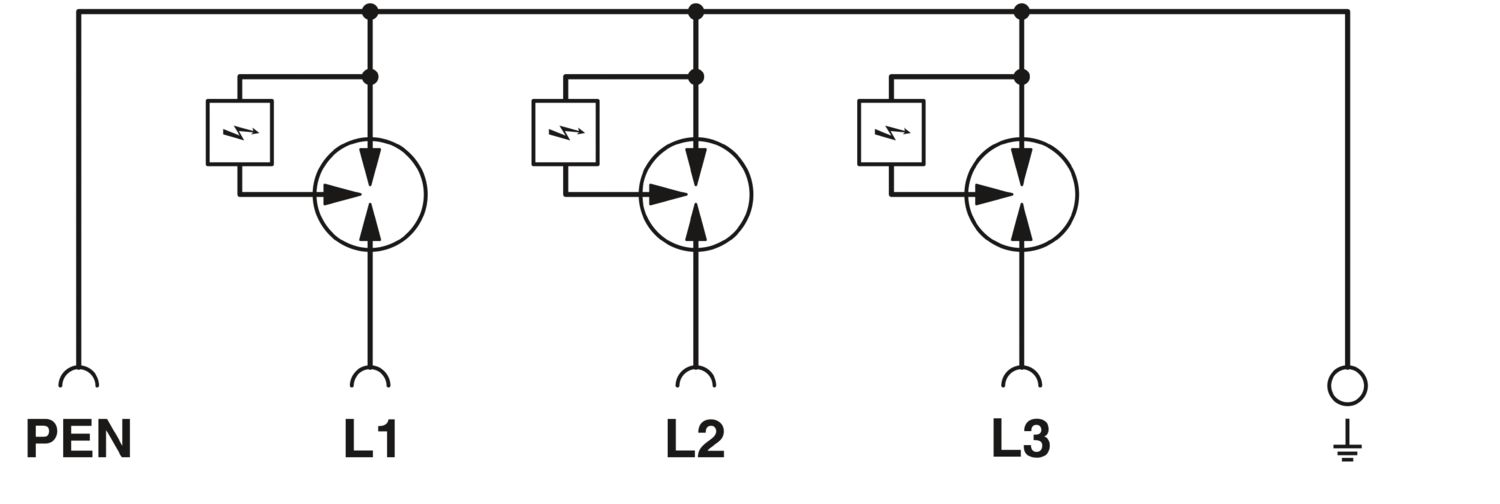

Scaricatore di corrente atmosferica, conforme al Tipo 1 / Classe I, per reti di alimentazione trifase con N e PE collocati insieme in un conduttore (L1, L2, L3, PEN). Per la compensazione del potenziale contro i fulmini secondo le classi di protezione antifulmine III e IV. Per il montaggio su sistemi a barra collettrice di 40 mm.
Dettagli prodotto
| Tipo di prodotto | Scaricatore combinabile |
| Famiglia di prodotti | SEC Family |
| Classe di prova IEC | I + II + III |
| T1 + T2 + T3 | |
| Tipo EN | T1 + T2 + T3 |
| Sistema di alimentazione di corrente IEC | TN-C |
| Tipo | Modulo di barre collettrici monoblocco |
| Numero di poli | 3 |
| Segnalazione protezione contro le sovratensioni guasta | segnalazione ottica a distanza tramite modulo opzionale |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | IV |
| Grado di inquinamento | 2 |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Collegamento | Connessione a vite |
| Filettatura | M6 |
| Coppia di serraggio | 2,5 Nm |
| Lunghezza del tratto da spelare | 18 mm |
| Sezione conduttore flessibile | 2,5 mm² ... 35 mm² |
| Sezione conduttore rigida | 2,5 mm² ... 50 mm² |

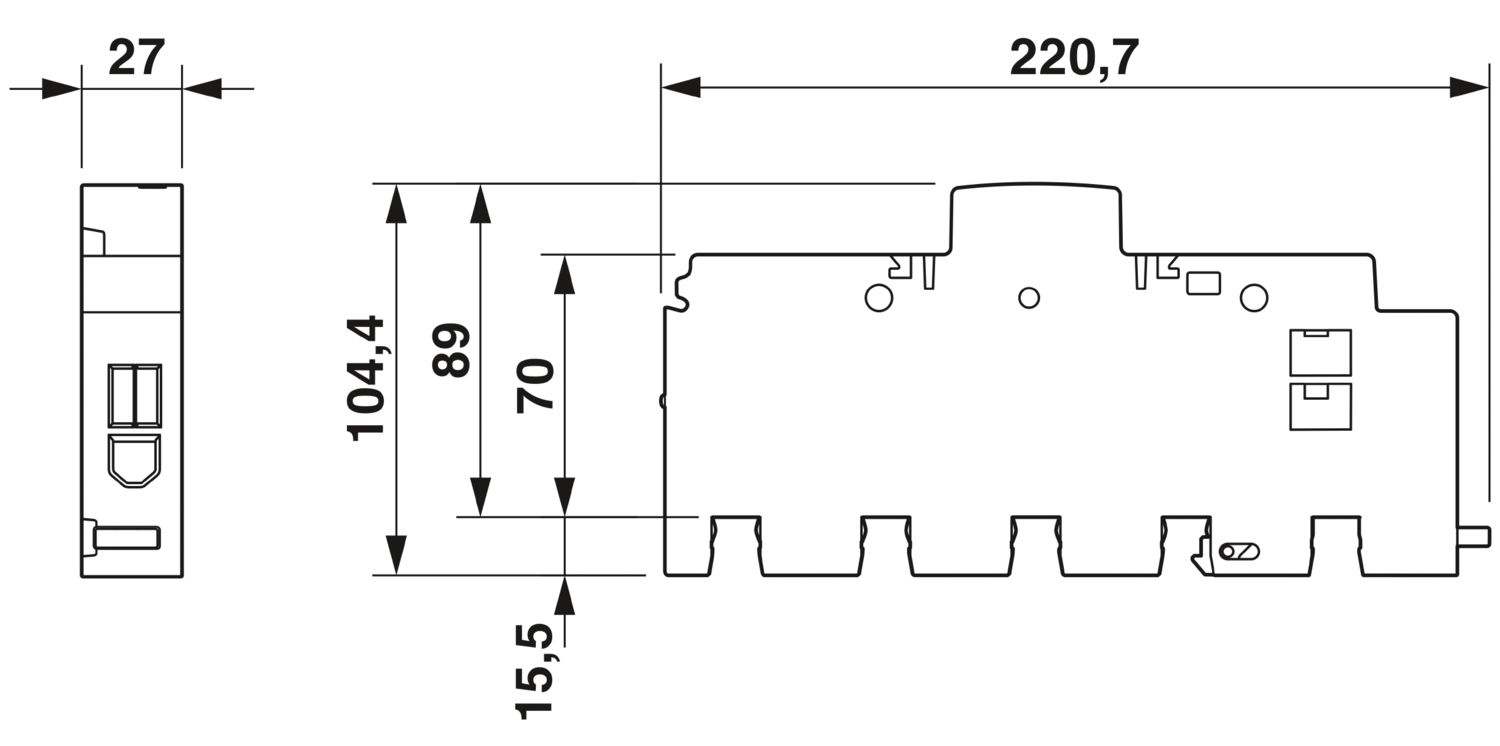

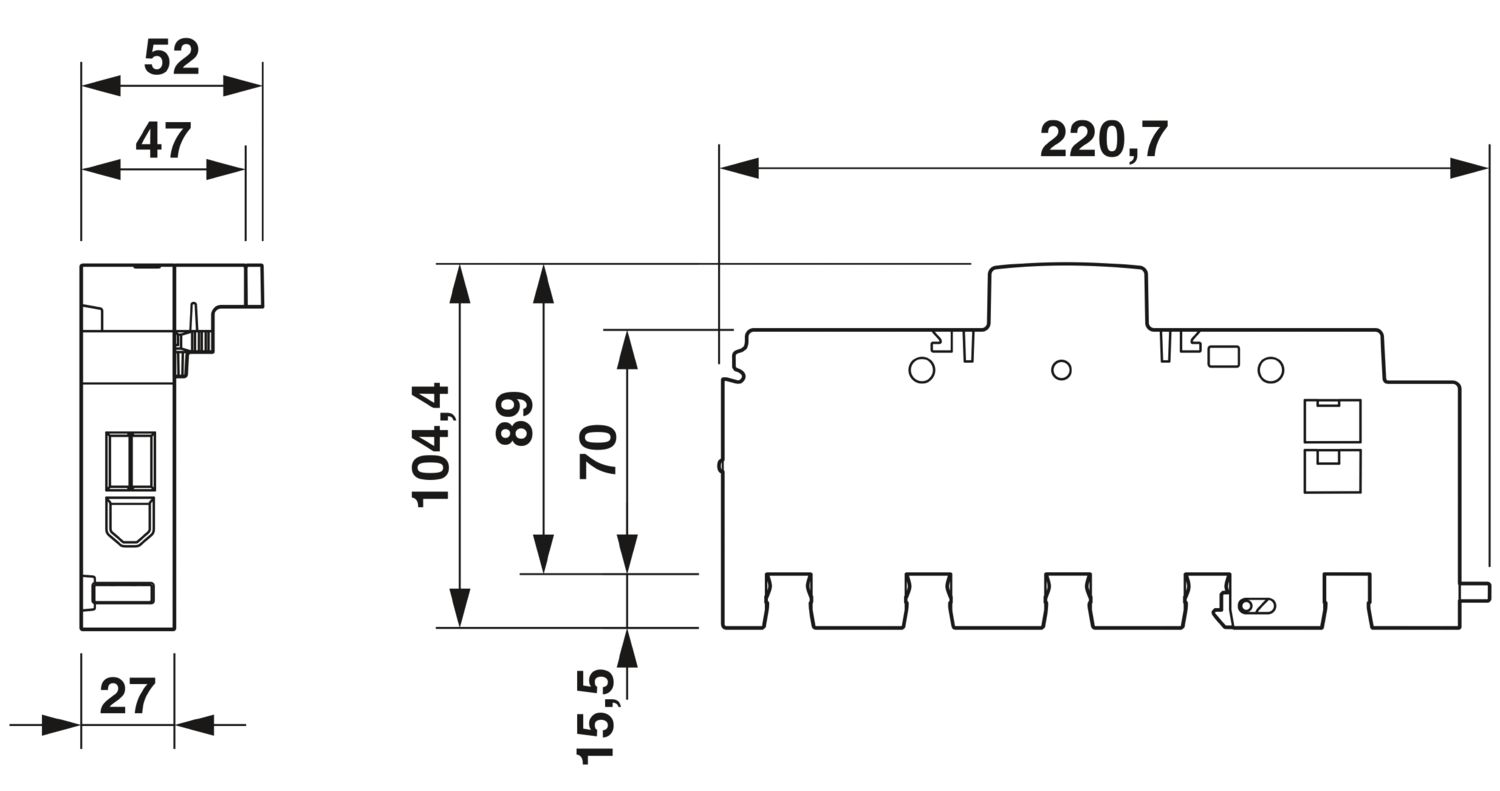

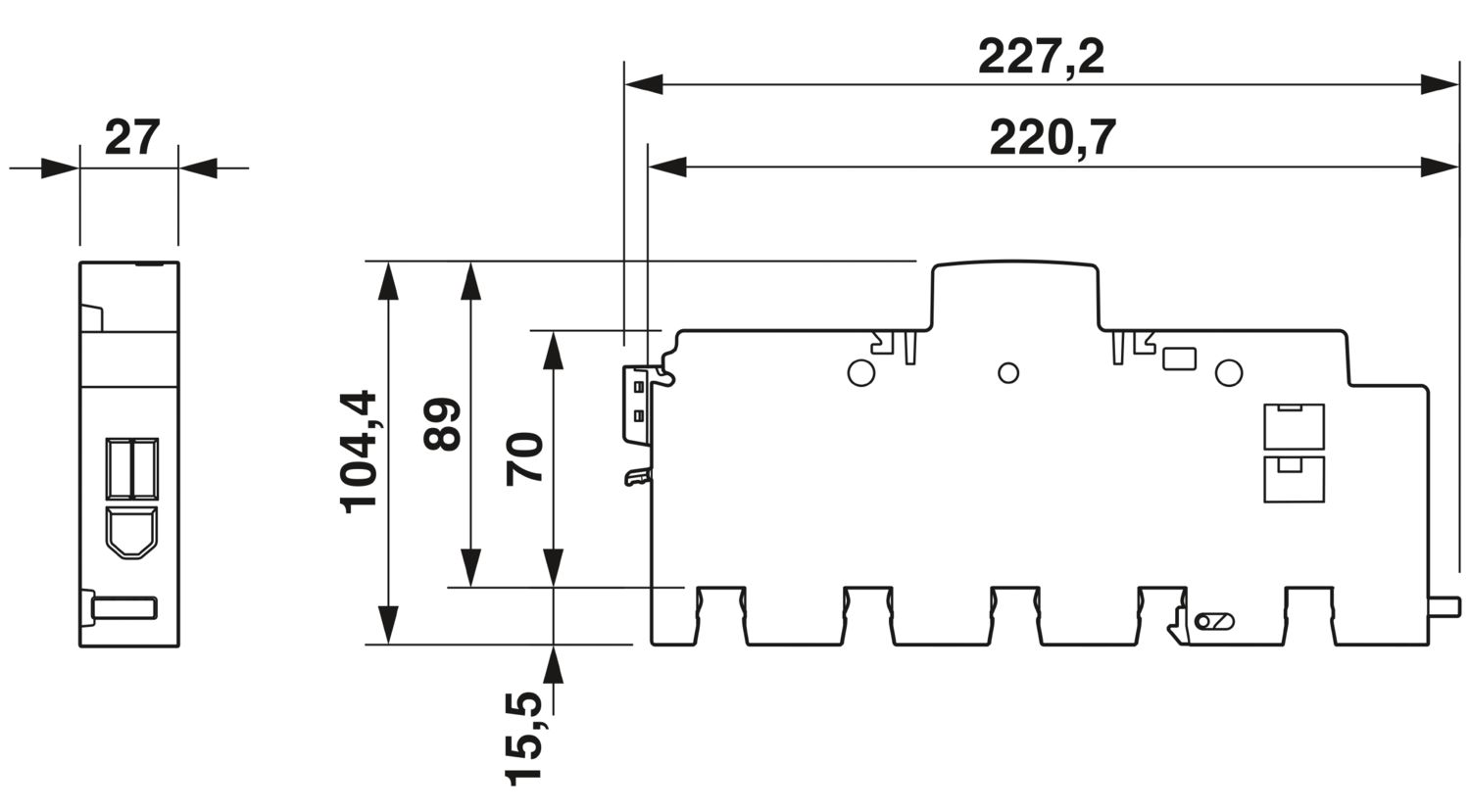

| Disegno quotato |
|
| Larghezza | 27 mm |
| 47 mm (con coperchio distanziatore) | |
| 52 mm (con coperchio distanziatore) | |
| Altezza | 220,7 mm |
| Profondità | 104,4 mm |
| Unità modulare | 1,5 TE |
| Colore | grigio chiaro (RAL 7035) |
| Classe di combustibilità a norma UL 94 | V-0 |
| Valore CTI del materiale | 175 |
| Materiale isolante | PA 6.6 |
| PC | |
| Gruppo materiale | IIIa |
| Materiale custodia | PA 6.6 |
| PC |
| Dati meccanici | |
| Parete laterale aperta | No |
| Dispositivi di protezione | L-PEN |
| Direzione di azione | 3L-PEN |
| Tensione nominale UN | 230/400 V AC ±10 % (TN-C) |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Massima tensione permanente UC | 255 V AC |
| Corrente nominale dispersa In (8/20) µs | 20 kA |
| Impulso combinato UOC | 20 kV |
| Corrente atmosferica di prova (10/350) µs, carica | 6,25 As |
| Corrente atmosferica di prova (10/350) ms µs, energia specifica | 39 kJ/Ω |
| Corrente atmosferica di prova (10/350) µs, picco di corrente limp | 12,5 kA |
| Corrente dispersa ITotal (10/350) µs | 37,5 kA |
| Capacità di estinzione di corrente susseguente Ifi | 25 kA |
| Resistenza ai corto circuiti ISCCR | 25 kA |
| Livello di protezione Up | ≤ 1,5 kV |
| Tensione d'innesco 6 kV (1,2/50) µs | ≤ 1,5 kV |
| Comportamento TOV con UT | 442 V AC (120 min / withstand mode) |
| Tempo di risposta tA | ≤ 100 ns |
| Prefusibile massimo per cablaggio standard | 160 A (gG) |
| Condizioni ambientali | |
| Grado di protezione | IP20C (nello stato montato) |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 6000 m (s.l.m.) |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Norme/disposizioni | IEC 61643-11 |
| Nota | 2011 |
| Norme/disposizioni | EN 61643-11 |
| Nota | 2012 + A11:2018 |
| Tipo di montaggio | Barra collettrice 40 mm |
I vantaggi
Impiego universale: si adatta a qualsiasi armadio per contatori, indipendentemente dal produttore, grazie alla larghezza ridotta di soli 27 mm
Installazione nell'area a monte del contatore, grazie alla conformità alla norma VDE-AR-N 4100, confermata dall'approvazione VDE
Montaggio sicuro e senza utensili mediante bloccaggio universale a 5 mm e 10 mm di spessore della guida
Integrazione nella tecnologia per la gestione degli edifici con contatto di segnalazione remota opzionale
