EH 67,5-C SS/ABS-PC BK9005
-
Parte superiore custodia
1069890
Custodie per guide DIN, Parte superiore della custodia, struttura alta, apertura di connessione su un lato, Apertura unilaterale, larghezza: 67,6 mm, altezza: 75,26 mm, profondità: 36,95 mm, colore: nero (simili RAL 9005)
Per il suo funzionamento questo prodotto necessita di altri prodotti.

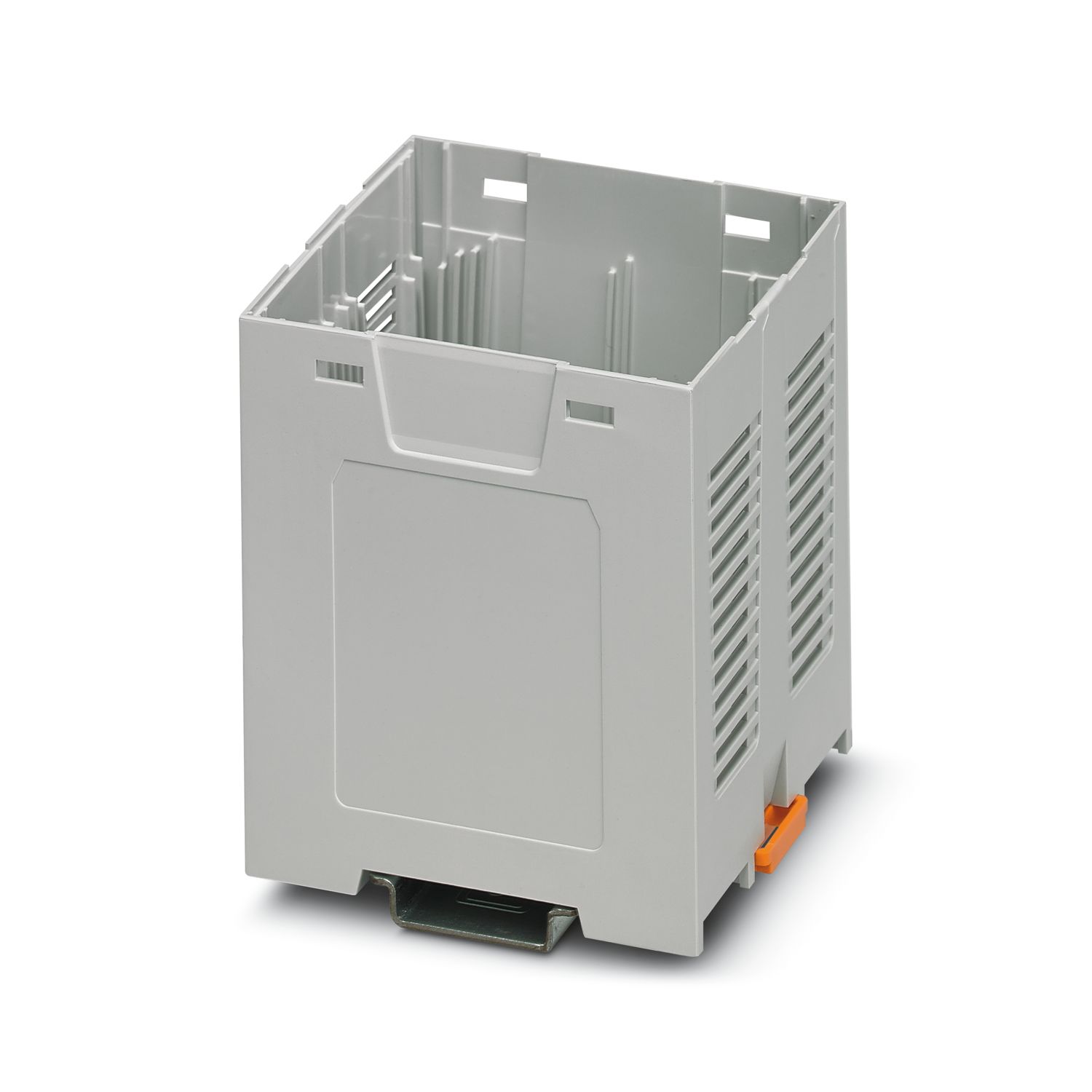

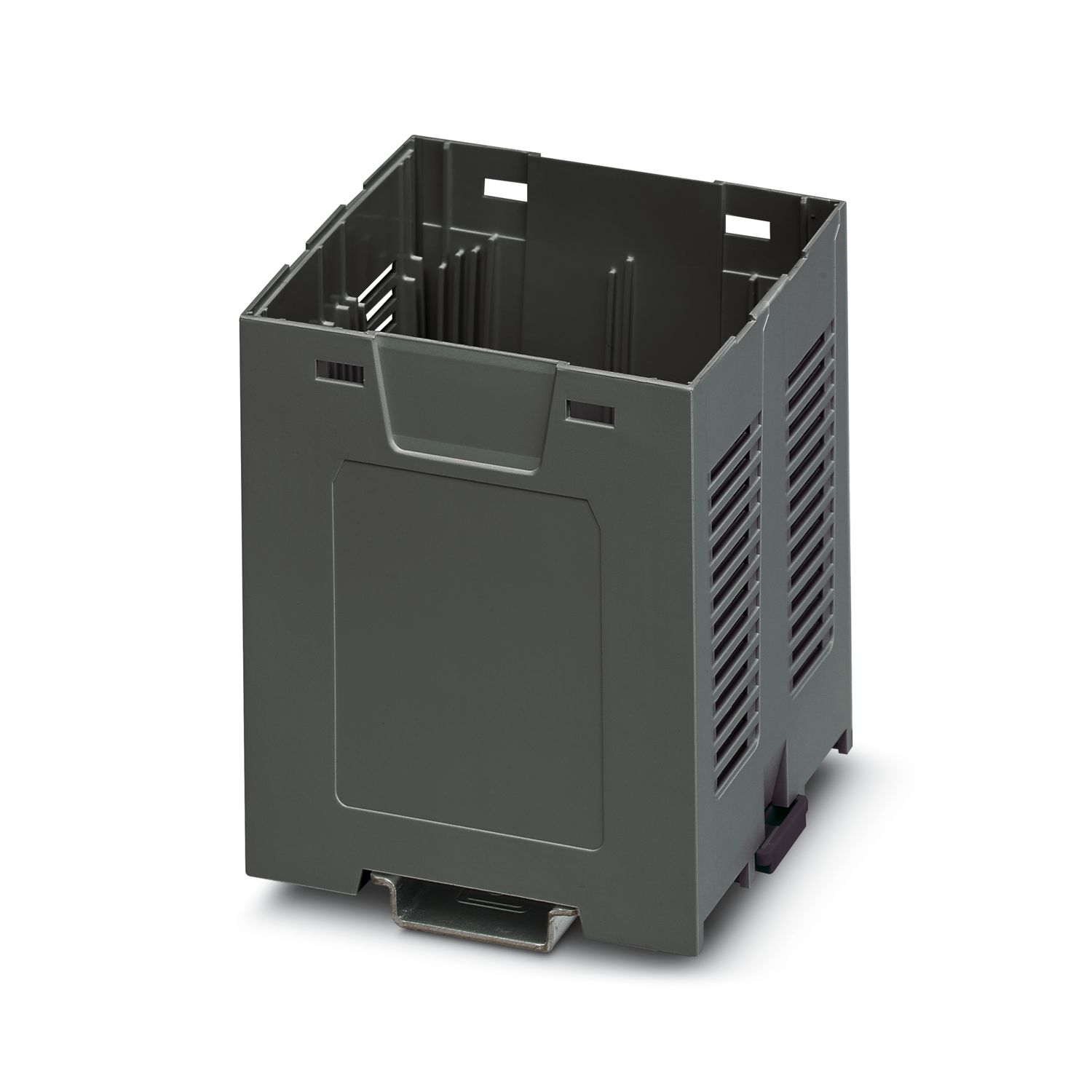

Accessori necessari
Dettagli prodotto
| Nota per il montaggio | Rispettare le indicazioni per l’utente nell'area download. |
| Tipo di prodotto | Parte superiore custodia |
| Tipo di custodia | Custodie per guide DIN |
| Serie di custodie | EH |
| Famiglia di prodotti | EH..ABS-PC.. |
| Esecuzione | Parte superiore della custodia, struttura alta, apertura di connessione su un lato |
| Apertura di ventilazione disponibile | no |
| Disegno quotato |
|
| Larghezza | 67,6 mm |
| Altezza | 75,26 mm |
| Profondità | 36,95 mm |
| Profondità dalla parte inferiore della superficie di appoggio | 19,95 mm |
| Design del circuito stampato | |
| Spessore circuito stampato | 1,4 mm ... 1,8 mm |
| Colore (Custodia) | nero (RAL 9005) |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale custodia | ABS-PC |
| Finitura superficiale | non trattato |
| Prova vibrazioni | |
| Specifica di prova | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenza | 10 - 150 - 10 Hz |
| Velocità sweep | 1 ottavo/min |
| Ampiezza | 0,15 mm (10 Hz ... 58,1 Hz) |
| Accelerazione | 2g (58,1 Hz ... 150 Hz) |
| Durata di prova per asse | 2,5 h |
| Direzioni di prova | Asse X, Y e Z |
| Prova al filo incandescente | |
| Specifica di prova | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatura | 850 °C |
| Durata di applicazione | 30 s |
| Resistenza al calore / prova di pressione della sfera | |
| Specifica di prova | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
| Temperatura | 80 °C |
| Durata di prova | 1 h |
| Forza | 20 N |
| Resistenza meccanica / tamburo rotante | |
| Specifica di prova | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Altezza di caduta | 50 cm |
| Frequenza | 10 |
| Urti | |
| Specifica di prova | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Forma d'urto | Semisinusoidale |
| Accelerazione | 15g |
| Durata urti | 11 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
| Grado di protezione (codice IP) | |
| Specifica di prova | DIN EN 60529 (VDE 0470-1):2014-09 |
| Condizioni ambientali | |
| Codice IP max. da raggiungere | IP20 |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (in base alla potenza dissipata) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 55 °C |
| Temperatura ambiente (montaggio) | -5 °C ... 80 °C |
| Umidità dell'aria relativa (trasporto e stoccaggio) | 95 % |
| Tipologia di fissaggio del circuito stampato | Inserimento |
| Spessore circuito stampato | 1,4 mm ... 1,8 mm |
| Tipo di montaggio | Inserire a scatto |
| Confezione | confezionato nel cartone |
| Tipo di confezionamento | Cartone |
I vantaggi
Guida DIN o montaggio a parete per il fissaggio dei dispositivi in funzione dell'applicazione
Progettazione personalizzata grazie alle differenti forme delle custodie
Massima flessibilità grazie ai circuiti stampati orizzontali, frontali e perpendicolari alla parte frontale dell'apparecchio
Tre varianti di coperchio per connessioni personalizzate dei circuiti stampati
Integrazione delle più svariate tecniche di connessione dei circuiti stampati per la creazione di un dispositivo funzionale
