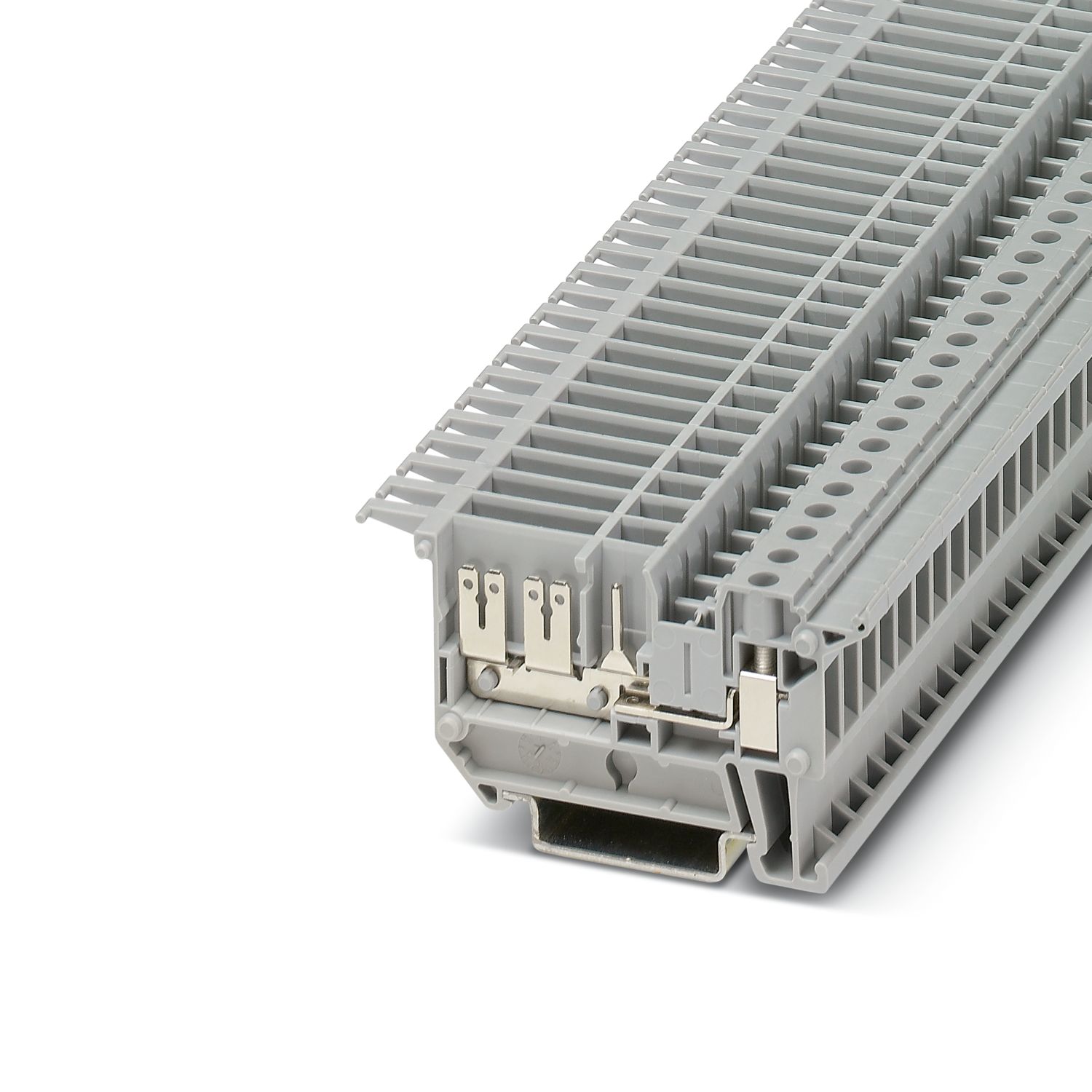

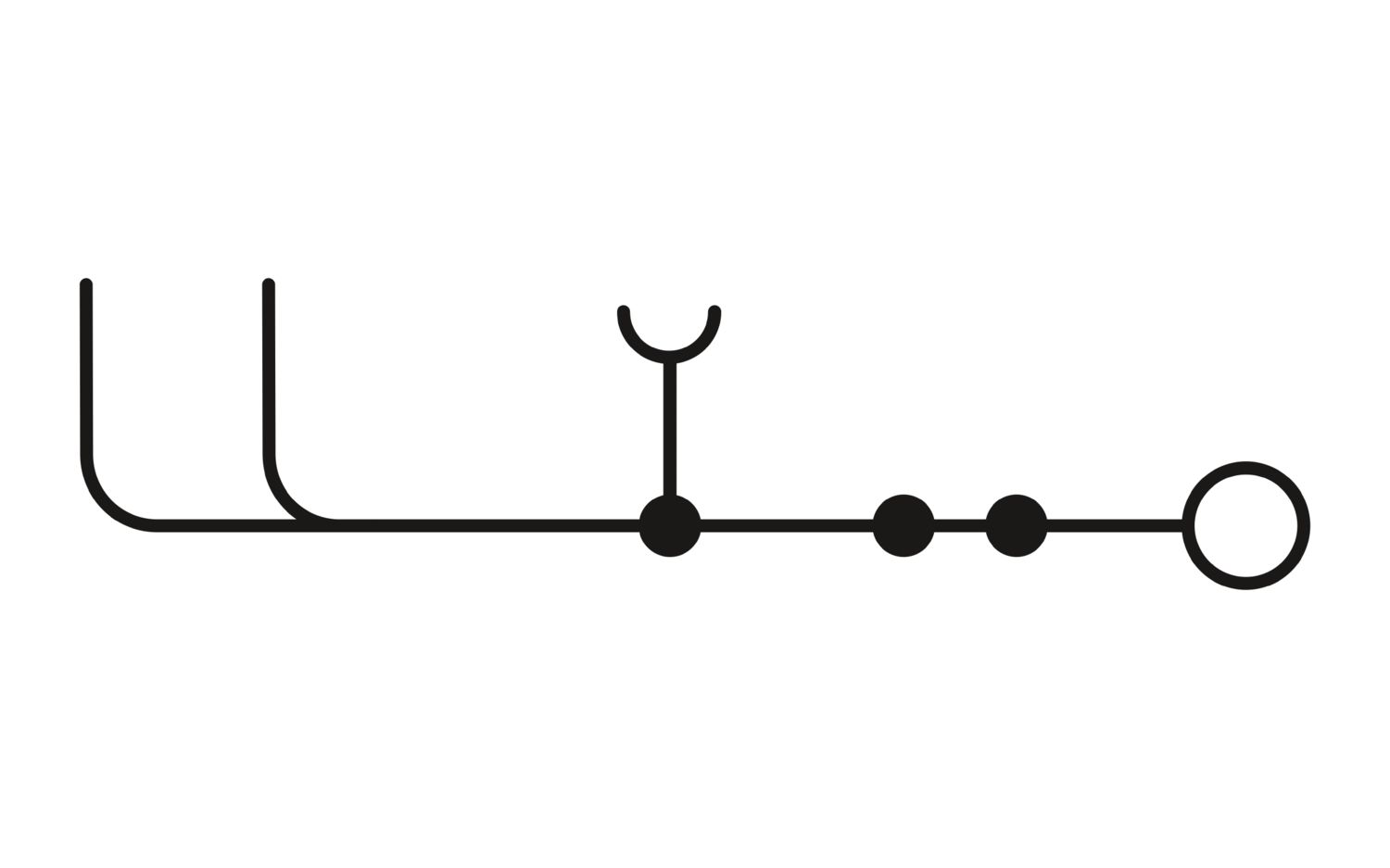

VBSTB 4-FS (6-2,8-0,8) - Morsetto passante

3070435

Morsetto passante, Corrente e tensione sono determinate dalla spina impiegata., tensione nominale: 800 V, corrente nominale: 23 A, 1. piano, collegamento a destra, tipo di connessione: Connessione a vite, Sezione di dimensionamento: 2,5 mm², sezione: 0,2 mm² - 4 mm², montaggio: NS 35/7,5, NS 35/15, colore: grigio

Dettagli prodotto

Note generali	Corrente e tensione sono determinate dalla spina impiegata.
Note generali
Nota	La corrente di carico max. ammissibile non deve essere superata dalla corrente cumulativa di tutti i conduttori collegati.
	In caso di impiego del connettore per moduli la tensione nominale di isolamento è 500 V.
	Se vengono impiegate spine femmina Faston, tenere conto della corrente di carico massima secondo DIN EN 61210 (tabella 7).

Tipo di prodotto	Morsetto passante
Famiglia di prodotti	VBSTB
Numero collegamenti	4
Numero di file	1
Potenziali	1
Caratteristiche di isolamento
Categoria di sovratensione	III
Grado d'inquinamento	3

Tensione impulsiva di dimensionamento	8 kV
Potenza dissipata massima in condizioni nominali	1,02 W

Numero di connessioni per ogni piano	4
Sezione nominale	4 mm²
1. piano, collegamento a destra
Filettatura	M3
Coppia di serraggio	0,6 ... 0,8 Nm
Lunghezza del tratto da spelare	8 mm
Calibro a tampone	A4
Sezione conduttore rigida	0,2 mm² ... 4 mm²
Sezione conduttore AWG	24 ... 12 (convertito secondo IEC)
Sezione conduttore flessibile	0,2 mm² ... 4 mm²
Sezione conduttore flessibile [AWG]	24 ... 14 (convertito secondo IEC)
Sezione del conduttore flessibile (capocorda senza collare di isolamento)	0,25 mm² ... 4 mm²
Sezione del conduttore flessibile (capocorda e collare in plastica)	0,25 mm² ... 2,5 mm²
Sezione con ponticello a pettine rigido	2,5 mm²
Sezione con ponticello a pettine flessibile	2,5 mm²
2 conduttori di sezione identica rigidi	0,2 mm² ... 1,5 mm²
2 conduttori di sezione identica flessibili	0,2 mm² ... 1,5 mm²
2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica	0,25 mm² ... 1 mm²
2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica	0,5 mm² ... 1,5 mm²
Corrente nominale	23 A
Corrente di carico massima	30 A (con una sezione conduttore di 4 mm²)
Tensione nominale	800 V
Sezione nominale	2,5 mm²

Larghezza	6,2 mm
Spessore della piastra terminale	2,2 mm
Altezza	72 mm
Profondità su NS 35/7,5	39,5 mm
Profondità su NS 35/15	47 mm

Colore	grigio (RAL 7042)
Classe di combustibilità a norma UL 94	V0
Gruppo materiale isolante	I
Materiale isolante	PA
Inserto materiale isolante statico a freddo	-60 °C
Indice di temperatura relativo materiale isolante (Elec., UL 746 B)	130 °C
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26	HL 1 - HL 3
Infiammabilità della superficie NFPA 130 (ASTM E 162)	superata
Densità ottica specifica dei fumi NFPA 130 (ASTM E 662)	superata
Tossicità dei fumi NFPA 130 (SMP 800C)	superata

Prova di tensione impulsiva
Tensione di prova valore nominale	9,8 kV
Risultato	Prova superata
Test temperatura ambientale
Requisito verifica di riscaldamento	Aumento di temperatura ≤ 45 K
Risultato	Prova superata
Resistenza alla corrente di breve durata 4 mm²	0,48 kA
Risultato	Prova superata
Rigidità dielettrica a frequenza di rete
Tensione di prova valore nominale	2 kV
Risultato	Prova superata

Dati meccanici
Parete laterale aperta	Sì

Resistenza meccanica
Risultato	Prova superata
Fissaggio sul supporto
Guida di supporto/supporto di fissaggio	NS 35
Risultato	Prova superata
Prova di integrità e stabilità dei conduttori
Velocità di rotazione	10 giri/min
Giri	135
Sezione conduttore/peso	0,2 mm²/0,2 kg
	2,5 mm²/0,7 kg
	4 mm²/0,9 kg
Risultato	Prova superata

Vita elettrica
Cicli di manovra	100
Prova di fiamma ad ago
Durata di applicazione	30 s
Risultato	Prova superata
Vibrazioni/rumori a banda larga
Specifica di prova	DIN EN 50155 (VDE 0115-200):2022-06
Spettro	Controllo della vita elettrica categoria 1, classe B, montato sulla carrozzeria
Frequenza	f₁ = 5 Hz a f₂ = 150 Hz
Livello ASD	1,857 (m/s²)²/Hz
Accelerazione	0,8g
Durata di prova per asse	5 h
Direzioni di prova	Asse X, Y e Z
Risultato	Prova superata
Urti
Specifica di prova	DIN EN 50155 (VDE 0115-200):2022-06
Forma d'urto	Semisinusoidale
Accelerazione	5g
Durata urti	30 ms
Numero di urti per direzione	3
Direzioni di prova	Asse X, Y e Z (pos. e neg.)
Risultato	Prova superata
Condizioni ambientali
Temperatura ambiente (esercizio)	-60 °C ... 105 °C (Temperatura di esercizio massima per breve tempo, vedi RTI Elec.)
Temperatura ambiente (stoccaggio/trasporto)	-25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C)
Temperatura ambiente (montaggio)	-5 °C ... 70 °C
Temperatura ambiente (attivazione)	-5 °C ... 70 °C
Umidità dell'aria consentita (stoccaggio/trasporto)	30 % ... 70 %

Tipo di montaggio	NS 35/7,5
	NS 35/15

Dati commerciali

Codice articolo	3070435
Pezzi/conf.	50 Pezzi
Quantità di ordinazione minima	50 Pezzi
Codice vendita	BE511X
Codice prodotto	BE511X
Pagina del catalogo	Pagina 536 (C-1-2019)
GTIN	4046356569705
Peso per pezzo (confezione inclusa)	9.55 g
Peso per pezzo (confezione esclusa)	9.58 g
Numero tariffa doganale	85369000
Paese di origine	PL

Classifiche

Omologazioni

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG
Use Group B
	300 V	20 A	30 - 10
Use Group C
	300 V	20 A	30 - 10
Use Group D
	600 V	5 A	30 - 10

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG
Use Group B
	300 V	20 A	30 - 10
Use Group C
	300 V	20 A	30 - 10

Environmental product compliance

Prodotti compatibili

Accessori

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì (Nessuna deroga)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Nessuna sostanza pericolosa al di sopra dei valori limite
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Nessuna sostanza con una percentuale di massa maggiore dello 0,1%

Alimentazione, ricarica e protezione

Automazione

Collegamento

Commutazione, misurazione e monitoraggio

Siglatura, montaggio e installazione

VBSTB 4-FS (6-2,8-0,8) - Morsetto passante

3070435

Dettagli prodotto

ECLASS

ETIM

UNSPSC

CSA

EAC

cULus Recognized

Prodotti compatibili

Alimentazione, ricarica e protezione

Automazione

Collegamento

Commutazione, misurazione e monitoraggio

Siglatura, montaggio e installazione

VBSTB 4-FS (6-2,8-0,8) - Morsetto passante 3070435

Dettagli prodotto

ECLASS

ETIM

UNSPSC

Prodotti compatibili

EB 2- 6 - Ponticello a pettine 0201155

EB 3- 6 - Ponticello a pettine 0201142

EB 10- 6 - Ponticello a pettine 0201139

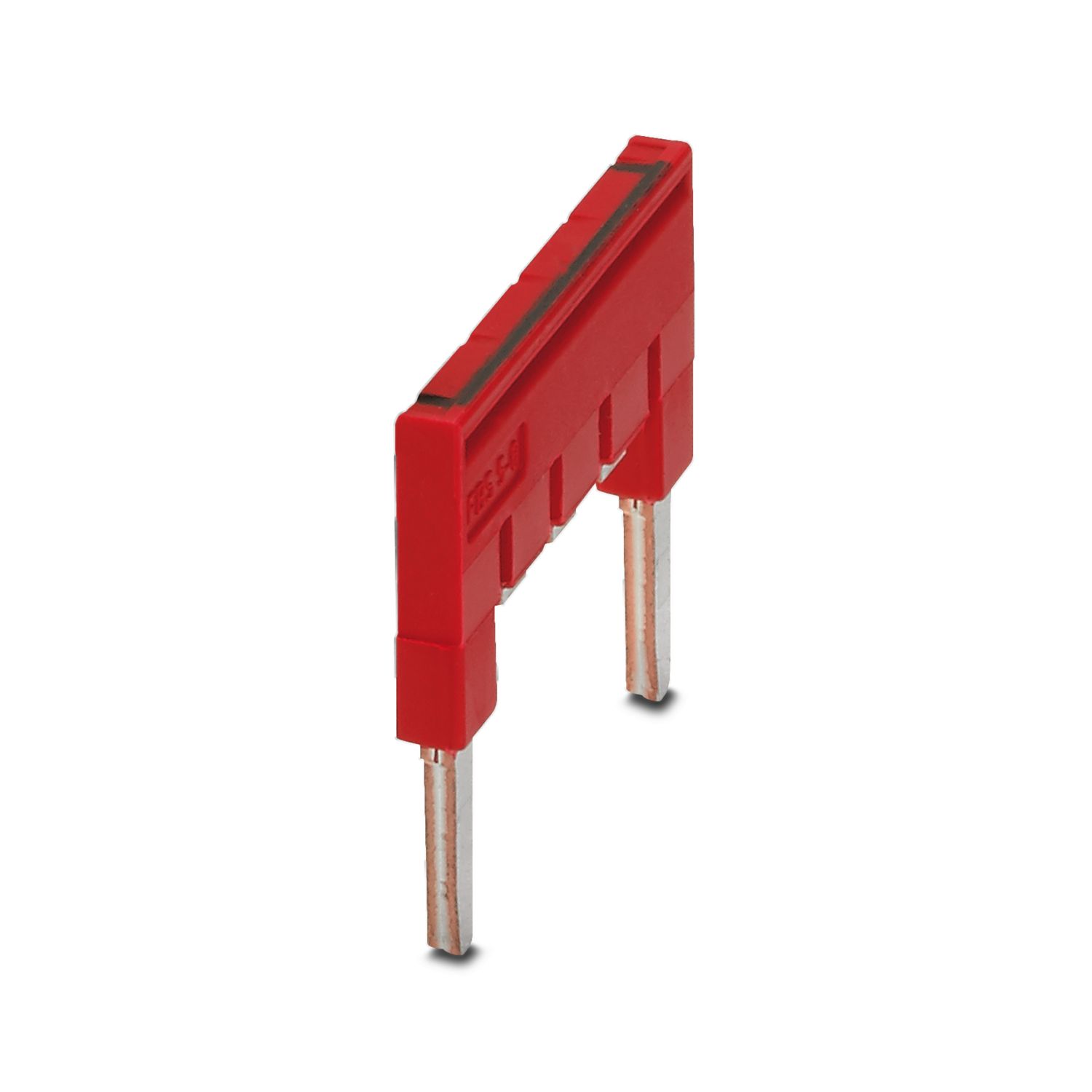

FBS 1/3-6 - Ponticello a innesto 3032321

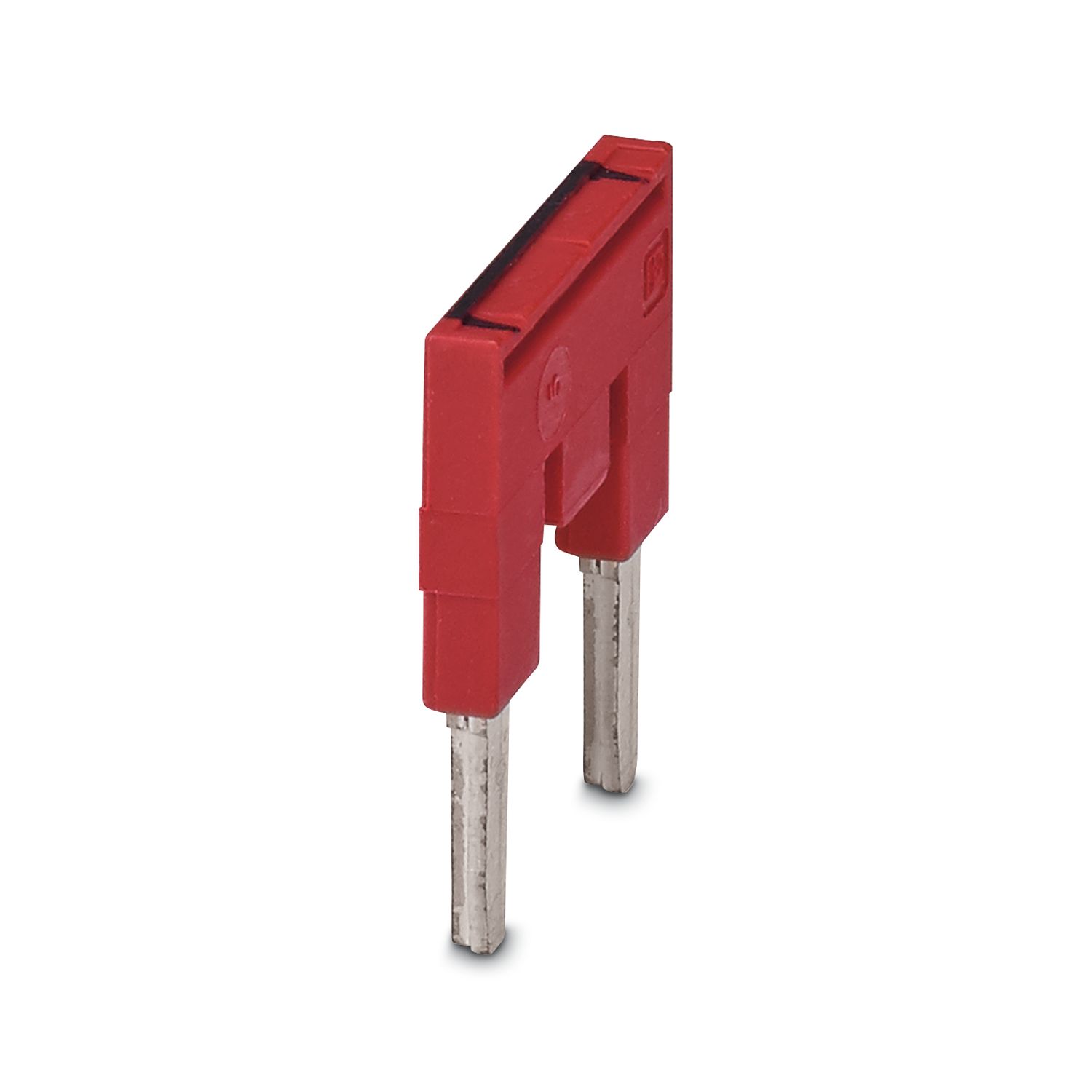

FBS 2-6 - Ponticello a innesto 3030336

FBS 2-6 BU - Ponticello a innesto 3036932

FBS 2-6 GY - Ponticello a innesto 3032237

FBS 3-6 - Ponticello a innesto 3030242

FBS 3-6 BU - Ponticello a innesto 3036945

FBS 3-6 GY - Ponticello a innesto 3032240

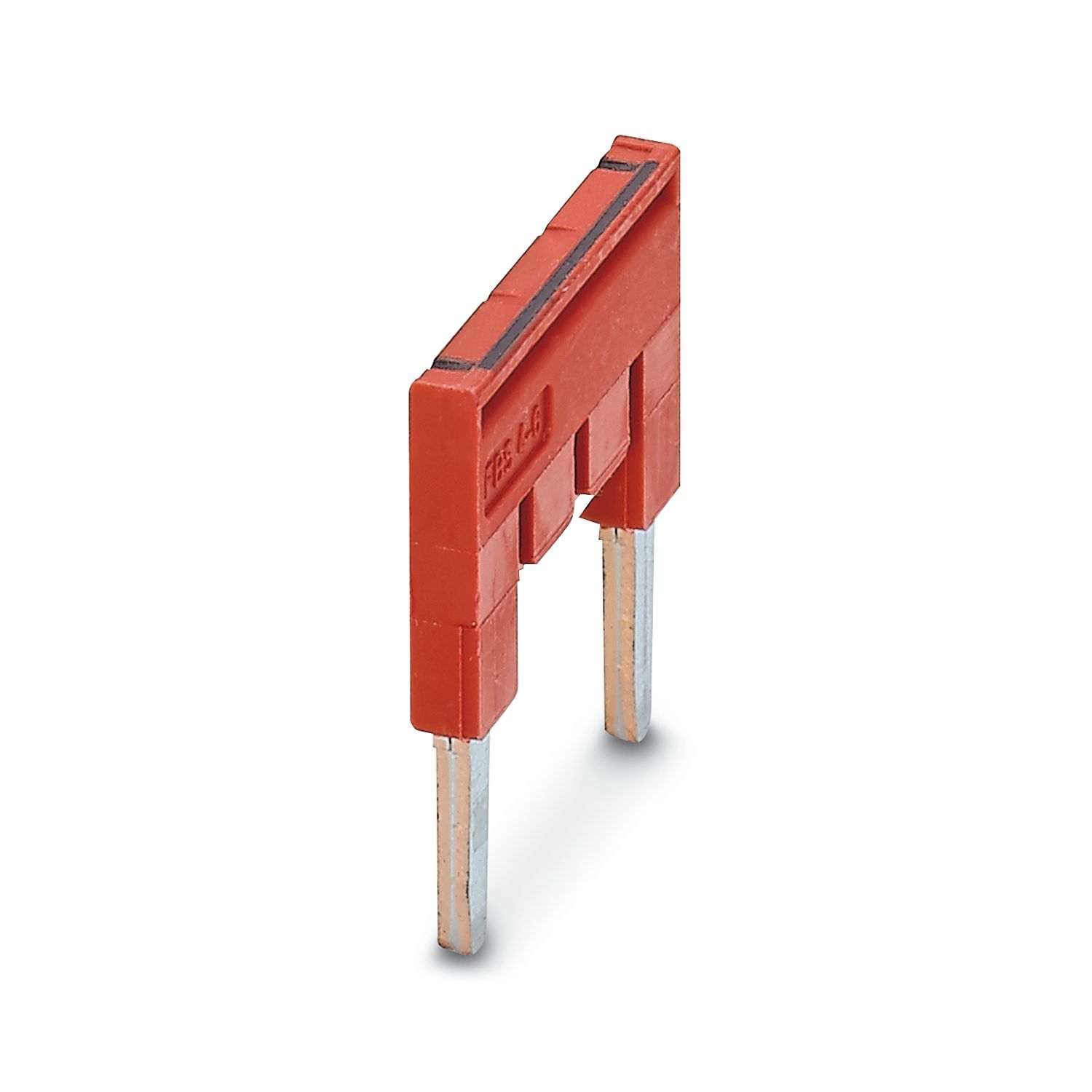

FBS 4-6 - Ponticello a innesto 3030255
