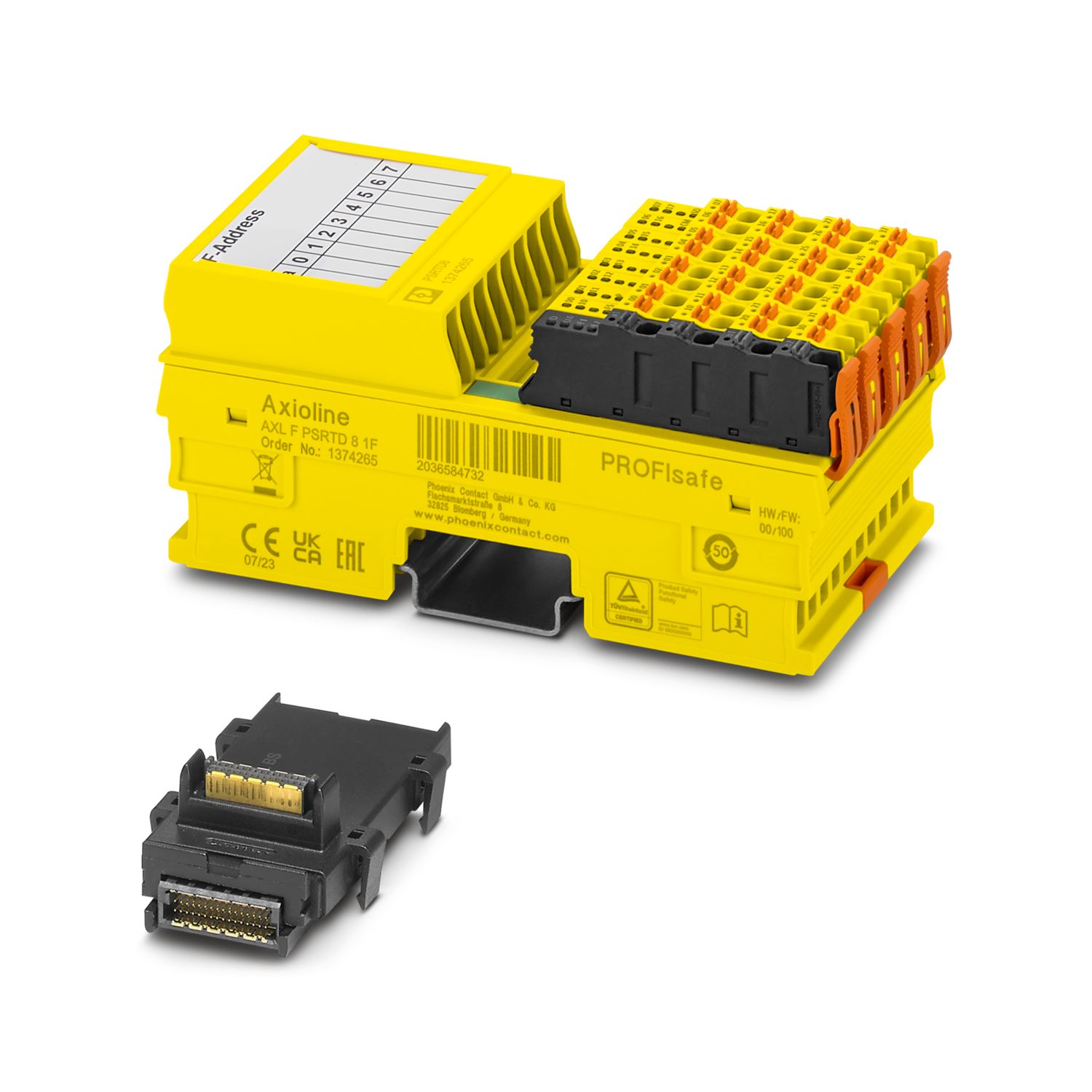

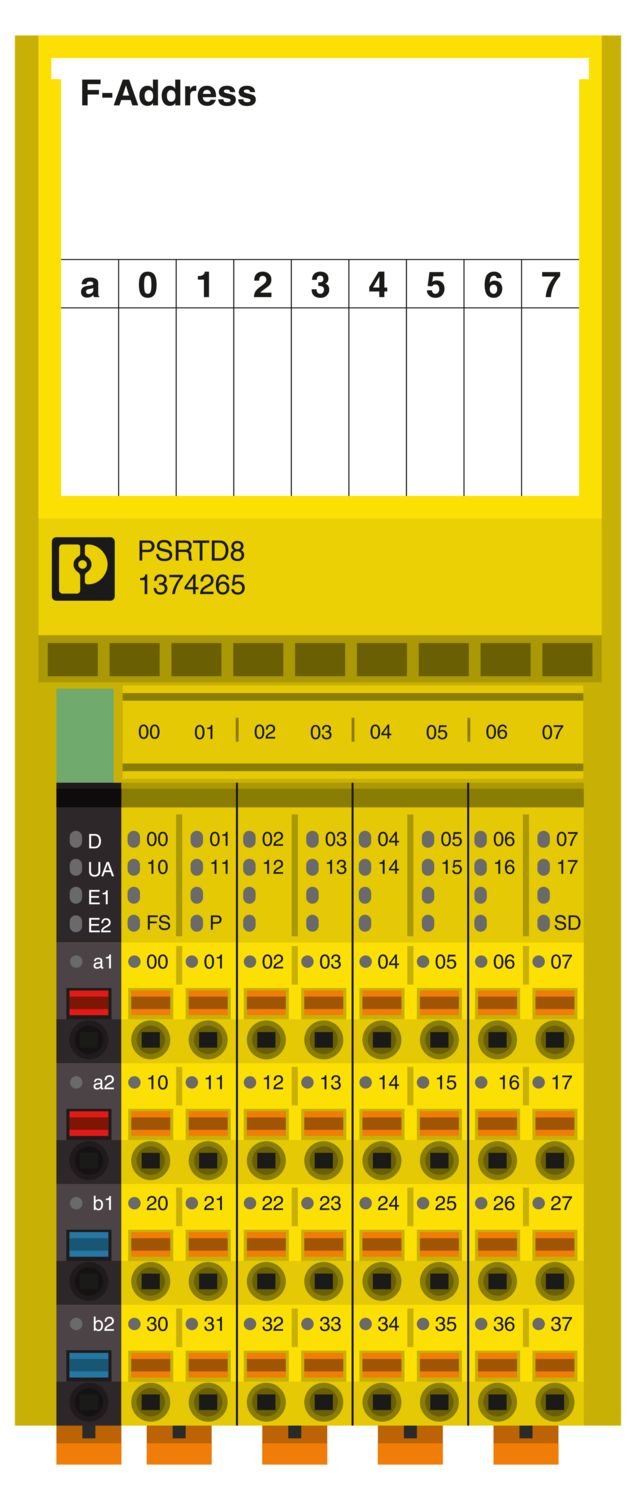

AXL F PSRTD8 1F
-
Modulo di sicurezza
1374265
Axioline F, Modulo per il rilevamento della temperatura, Sicurezza funzionale, Ingressi per sensori di temperatura resistivi, PROFIsafe, esclusivamente per il collegamento a controllori Phoenix Contact o Siemens, Ingressi analogici sicuri: 8 (Assegnazione a 1 canale), 4 (Assegnazione a 2 canale), tecnica di connessione: 2, 3, 4 conduttori (schermati), velocità di trasmissione nel bus locale: 100 MBit/s, grado di protezione: IP20, incluso modulo di base bus e connettori Axioline F
Download gratuito disponibile.
Downloads
Dettagli prodotto
Larghezza | 53,6 mm |
Altezza | 126,1 mm |
Profondità | 54 mm |
Nota sulle dimensioni | Dimensioni |
Nota per l'utilizzo | |
Nota per l'utilizzo | Solo per l'uso industriale |
Bus locale Axioline F | |
Collegamento | Modulo di base bus |
Velocità di trasmissione | 100 MBit/s |
Modulo | |
Range indirizzi ingressi | 22 Byte |
Range indirizzi uscite | 5 Byte |
Analogico | |
Denominazione ingresso | Ingressi analogici sicuri |
Descrizione dell'ingresso | Ingressi per sensori di temperatura resistivi |
Numero ingressi | 8 (Assegnazione a 1 canale) |
4 (Assegnazione a 2 canale) | |
Collegamento | Connessione Push-in |
Tecnica di connessione | 2, 3, 4 conduttori (schermati) |
Risoluzione convertitori A/D | 24 Bit |
Formato dei dati | Rappresentazione normalizzata |
Rappresentazione del valore misurato | 16 bit (15 bit + segno) |
Valore nomin. delle sorgenti di corrente | 100 µA |
Intervallo di resistenza lineare | 0 Ω ... 327,67 Ω () |
0 Ω ... 3276,7 Ω () | |
0 kΩ ... 5400 Ω () | |
Circuito di protezione | Protezione contro cortocircuiti e sovraccarichi degli ingressi |
Protezione transitoria degli ingressi; Diodo soppressore | |
Protezione transitoria delle alimentazioni dei sensori |
Tipo di prodotto | Componenti I/O |
Famiglia di prodotti | Axioline F |
Applicazione | Sicurezza funzionale |
Ingressi per sensori di temperatura resistivi | |
PROFIsafe | |
esclusivamente per il collegamento a controllori Phoenix Contact o Siemens | |
Tipo | modularità |
Posizione d'installazione | a scelta |
Volume di consegna | incluso modulo di base bus e connettori Axioline F |
Funzionamento | PROFIsafe 2.6.1 |
Caratteristiche di isolamento | |
Categoria di sovratensione | II (IEC 60664-1) |
Grado di inquinamento | 2 (IEC 60664-1) |
Potenziali: Alimentazione del bus locale Axioline F (UBus) | |
Tensione di alimentazione | 5 V DC (mediante modulo di base bus) |
Corrente assorbita | tip. 115 mA (con Ubus 5 V DC) |
Potenziali: Alimentazione della periferia (UA) | |
Tensione di alimentazione | 24 V DC (Connettori POWER) |
Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
Corrente assorbita | max. 10 mA |
Circuito di protezione | Prot. contro le sovratensioni |
Prot. contro inversione polarità () | |
Rilevamento di sottotensione; con 16,8 V | |
Rilevamento di sovratensione; sì, con 33,5 V |
Connessione conduttori | |
Collegamento | Connessione Push-in |
Sezione conduttore rigida | 0,2 mm² ... 1,5 mm² |
Sezione conduttore flessibile | 0,2 mm² ... 1,5 mm² |
Sezione conduttore AWG | 24 ... 16 |
Lunghezza del tratto da spelare | 8 mm |
Collegamento | Connessione Push-in |
Nota sul tipo di connessione | Osservate le informazioni del capitolo Sezioni dei conduttori e le lunghezze di spelatura e di inserimento. |
Sezione conduttore rigida | 0,2 mm² ... 1,5 mm² |
Sezione conduttore flessibile | 0,2 mm² ... 1,5 mm² |
Sezione del conduttore AWG | 24 ... 16 |
Lunghezza del tratto da spelare | 8 mm |
Condizioni ambientali | |
Temperatura ambiente (esercizio) | -35 °C ... 60 °C |
Grado di protezione | IP20 |
Grado di protezione luogo di installazione | min. IP54 |
Nota | Raccomandazione Non usare l'AXL F PSRTD8 1F in atmosfera carica di gas nocivi. |
Pressione aria (funzionamento) | 70 kPa ... 108 kPa |
Pressione aria (trasporto e stoccaggio) | 66 kPa ... 108 kPa |
Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
Umidità dell'aria consentita (esercizio) | 5 % ... 95 % (senza condensa) |
Umidità dell'aria consentita (stoccaggio/trasporto) | 5 % ... 95 % (senza condensa) |
Classe di protezione | III (IEC 61140-1) |
Distanze di isolamento in aria e superficiale | |
Distanze in aria e linee di fuga | IEC 60664-1 |
Tipo di montaggio | Montaggio su guida DIN |
Posizione d'installazione | a scelta |
Codice articolo | 1374265 |
Pezzi/conf. | 1 Pezzi |
Quantità di ordinazione minima | 1 Pezzi |
Codice prodotto | DNA522 |
GTIN | 4063151733094 |
ECLASS
ECLASS-13.0 | 27242601 |
ETIM
ETIM 9.0 | EC001596 |
Prodotti compatibili
I vantaggi
8 ingressi sicuri a 1 canale
4 ingressi sicuri a 2 canali
