Le guaine termoretraibili preconfezionate della famiglia di prodotti WMS-2 HF... grazie al formato stile ladder offrono una buona panoramica e possono essere utilizzate rapidamente. Dopo il processo di stampa e applicazione, le guaine termoretraibili etichettate possono essere eventualmente termoretratte mediante applicazione manuale del calore e quindi fissate al cavo/conduttore.
WMS-2 HF 3,2 (60X5)RL
-
Guaina termoretraibile
0801002

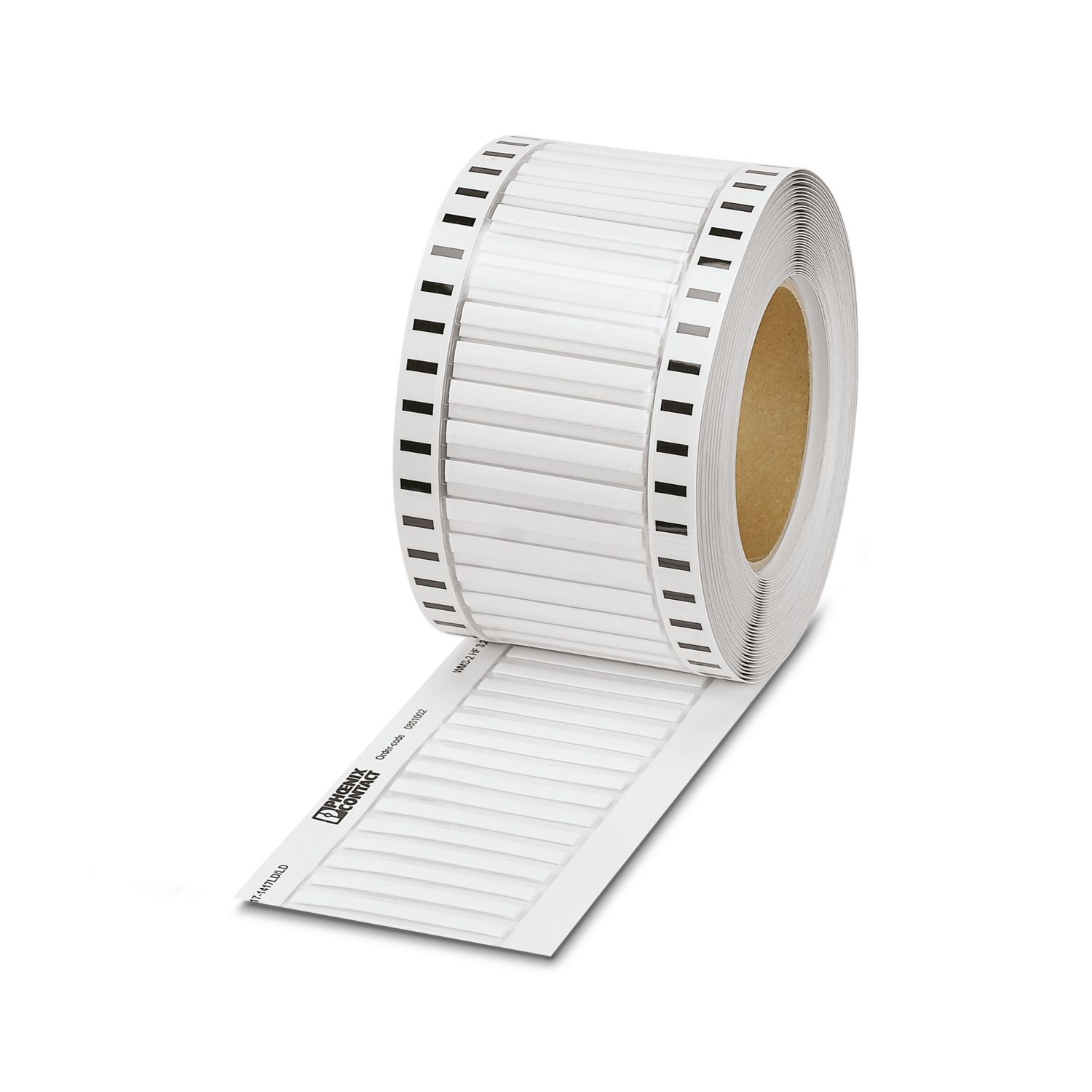

Guaina termoretraibile, Rotolo, bianco, in bianco, siglabile con: THERMOMARK E.300 (D)/600 (D), THERMOMARK ROLLMASTER 300/600, THERMOMARK ROLL X1, THERMOMARK ROLL, THERMOMARK ROLL 2.0, THERMOMARK X1.2, diametro cavi: 1,5 ... 3,2 mm, non perforato, tipo di montaggio: infilamento, Numero dei cartellini singoli: 1000, altezza del campo di testo: 5 mm, larghezza del campo di testo: 60 mm
Dettagli prodotto
Informazioni sui materiali | Il diametro minimo del conduttore specificato della guaina termoretraibile si riferisce all'uso come materiale di siglatura e non garantisce le caratteristiche di isolamento nello stato termoretratto. A seconda del lotto di materiale lavorato, nonché delle condizioni di stoccaggio e lavorazione, il diametro massimo del conduttore inseribile può essere ridotto. |
Tipo di prodotto | Guaina termoretrattile in bianco |
Campo di applicazione | Industria ferroviaria |
Esecuzione | Guaina termoretraibile |
Caratteristica di prodotto | Senza alogenati |
Siglatura | |
Numero dei cartellini singoli | 1000 |
Numero di cartellini per riga | 1 |
Tecnologia di siglatura | Trasferimento termico per rotoli |
Larghezza | 5 mm |
Lunghezza | 60 mm |
Misure esterne | |
Diametro esterno | 1,5 mm ... 3,2 mm |
Campo di testo | |
Larghezza del campo di testo | 60 mm |
Altezza del campo di testo | 5 mm |
Colore | bianco (RAL 9010) |
Materiale | poliolefina |
Materiale, elemento base | poliolefina |
Rapporto di ritrazione | 2:1 |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Sostanze contenute | Senza alogenati |
Temperatura di restringimento | > 90 °C |
Diametro esterno conduttore | 1,5 mm ... 3,2 mm |
Controllo su sostanze che ostacolano la bagnatura delle vernici | |
Controllo della presenza di sostanze che ostacolano la bagnatura delle vernici (conformità LABS) | VW PV 3.10.7:2005-02 |
Risultato | Prova superata |
Controllo su sostanze che ostacolano la bagnatura delle vernici | |
Controllo della presenza di sostanze che ostacolano la bagnatura delle vernici (conformità LABS) | VDMA 24364:2018-05 |
Risultato | Prova superata |
Test graffi per la determinazione della resistenza ai graffi | |
Specifica di prova | DIN EN ISO 1518-1:2019-10 (in conformità) |
Applicazione | ≥ 5 N |
Risultato | Prova superata |
Test nastro adesivo | |
Specifica di prova | DIN EN ISO 2409:2013 (in conformità) |
Risultato | Prova superata |
Resistenza ai raggi UV | |
Specifica di prova | DIN EN ISO 4892-2:2013-06 (in conformità) |
Risultato | Prova superata |
Durata della prova | 96 h |
Procedimento | Irraggiamento artificiale con la lampada ad arco di xeno |
Stabilità termica | |
Specifica di prova | ANSI/UL 969-2018:03 (in conformità) |
Durata della prova | 240 h |
Rating 125 °C (150 °C) | Prova superata |
Resistenza allo strofinamento delle scritte | |
Specifica di prova | DIN EN 61010-1 (VDE 0411-1):2011-07 |
DIN EN 62208 (VDE 0660-511):2012-06 (in parti) | |
Isopropanolo [CAS No. 67-63-0] |
Prova superata |
n-esano [CAS No. 110-54-3] |
Prova superata |
Acqua + benzina per smacchiare [CAS No. 64742-82-1] |
Prova superata |
Idrossido di sodio 0,1 mol/l [CAS No. 1310-73-2] |
Prova superata |
Ethanol (99 %) [CAS No. 64-17-5] |
Prova superata |
Resistenza ad agenti chimici, oli e carburanti | |
Specifica di prova | ISO 175:2010 (in conformità) |
Durata della prova | 168 h |
Idrossido di sodio 0,1 mol/l [CAS No. 1310-73-2] |
Prova superata |
Acqua salmastra (350 g/l) [CAS No. - ] |
Prova superata |
Ethanol (99 %) [CAS No. 64-17-5] |
Prova superata |
Acetone (99%) [CAS No. 67-64-1] |
Prova superata |
Metiletilchetone (MEK) [CAS No. 78-93-3] |
Prova superata |
Diesel [CAS No. 68476-34-6] |
Prova superata |
IRM 901 | Prova superata |
IRM 902 | Prova superata |
IRM 903 | Prova superata |
Prova in condizioni climatiche variabili dell'acqua di condensa con atmosfera con anidride solforosa | |
Specifica di prova | DIN 50018:2013-05 |
Risultato | Prova superata |
Livello climatico | AHT 1,0 S |
Cicli | 2 |
Prova in nebbia salina | |
Specifica di prova | DIN EN 60068-2-11:2000-02 |
Risultato | Prova superata |
Durata della prova | 96 h |
Condizioni ambientali | |
Temperatura ambiente (esercizio) | -30 °C ... 105 °C |
Temperatura ambiente consigliata (stoccaggio/trasporto) | 10 °C ... 25 °C |
Umidità dell'aria consigliata (stoccaggio/trasporto) | 45 % ... 55 % (Si consiglia di conservare in un luogo asciutto e buio all'interno dell'imballaggio originale) |
Capacità di conservazione | 2 anni |
Resistenza allo strofinamento | DIN EN 61010-1 (VDE 0411-1) |
Norme | |
Norme/Disposizioni | EN 45545-2 |
Tipo di montaggio | infilamento |
Codice articolo | 0801002 |
Pezzi/conf. | 1 Pezzi |
Quantità di ordinazione minima | 1 Pezzi |
Codice vendita | BG2216 |
Codice prodotto | BG2216 |
Pagina del catalogo | Pagina 220 (C-3-2019) |
GTIN | 4055626013756 |
Peso per pezzo (confezione inclusa) | 720.4 g |
Peso per pezzo (confezione esclusa) | 703.4 g |
Numero tariffa doganale | 39173200 |
Paese di origine | DK |
ECLASS
ECLASS-13.0 | 27281102 |
ETIM
ETIM 9.0 | EC001530 |
UNSPSC
UNSPSC 21.0 | 39131500 |
EU RoHS | |
Soddisfa i requisiti della direttiva RoHS | Sì (Nessuna deroga) |
EU REACH SVHC | |
Avviso di sostanza candidata REACH (n. CAS) | Nessuna sostanza con una percentuale di massa maggiore dello 0,1% |
Prodotti compatibili
-
-
THERMOMARK E.300 KIT - Stampante termica 1287026
-
THERMOMARK E.300 D KIT - Stampante termica 1287038
-
THERMOMARK E.600 D KIT - Stampante termica 1287042
-
THERMOMARK E.300 DOUBLE - Stampante termica 1472379
-
THERMOMARK-RIBBON 110-WMSU - Nastro inchiostrato 0801358
-
THERMOMARK-RIBBON 110-WMTB HF - Nastro inchiostrato 5148007
-
TR-PRESSURE ROLLER STANDARD - Rullo pressore 0801802
-
TRM-PRESSURE ROLLER STANDARD - Rullo pressore 0804655
-
THERMOMARK ROLLMASTER 300 - Stampante termica 0804501
-
THERMOMARK ROLLMASTER 600 - Stampante termica 0804663
-
THERMOMARK ROLL - Stampante termica 5146477
-
THERMOMARK X1.2 - Stampante termica 5146231
I vantaggi

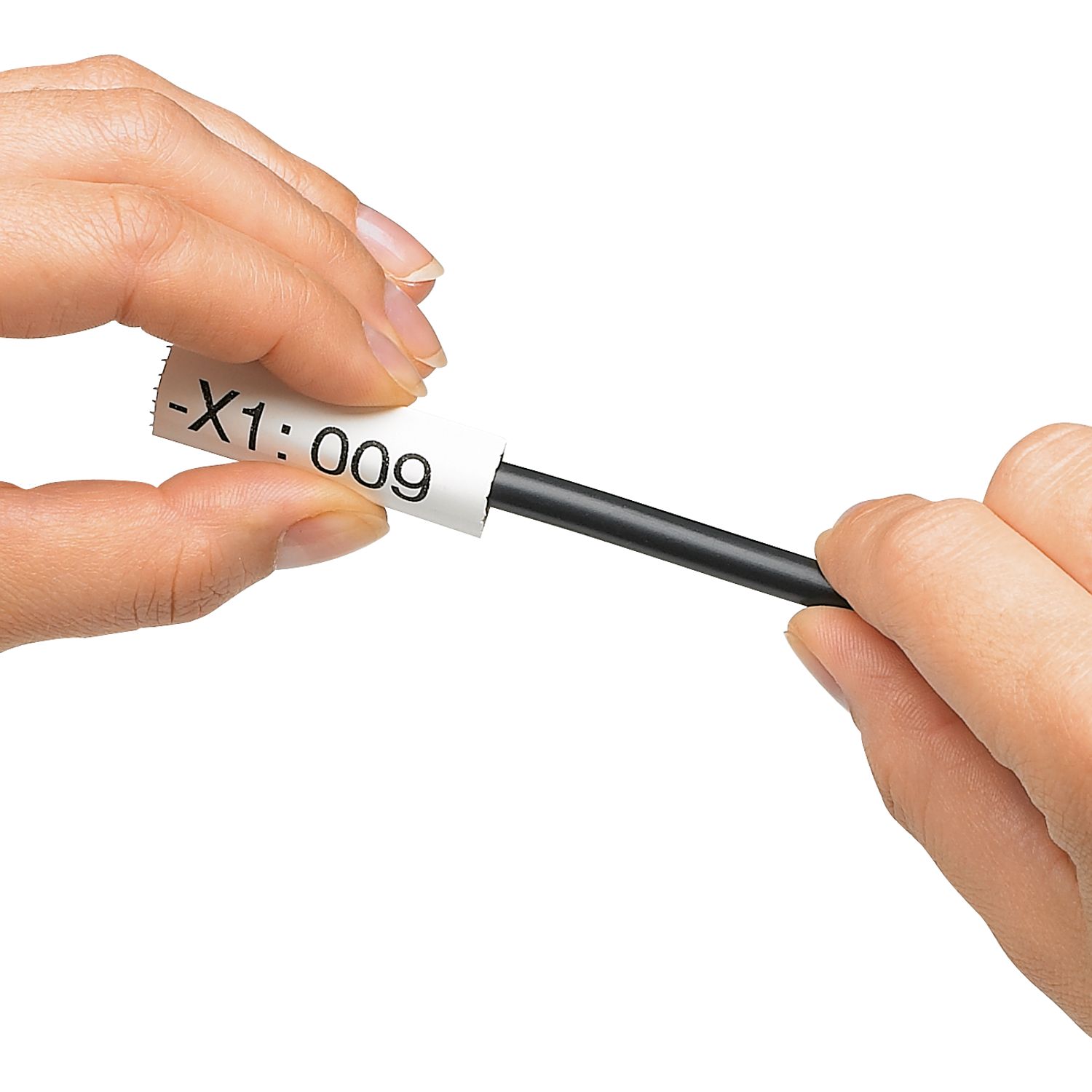

Siglatura permanente e vincolante di fili singoli, conduttori, cavi, tubi pneumatici e altri corpi cilindrici
Versione "Ladder": per una buona panoramica e un impiego rapido i tubi sono preconfezionati con lunghezze di taglio 15 mm, 30 mm o 60 mm
Opzionalmente, può essere termoretraibile con qualsiasi processo termico manuale per fissare la posizione
Elevata copertura del diametro grazie a un rapporto di restringimento di 2:1
Usata a livello globale e affermata nel settore ferroviario
