I DC/DC converter della gamma TRIO POWER alimentano il sistema direttamente dal campo e forniscono un'alimentazione affidabile anche senza una rete centralizzata. Sono particolarmente adatti alle applicazioni fotovoltaiche, dove consentono di avviare l'inverter centrale anche senza rete di alimentazione.
TRIO-PS-2G/1500DC/24DC/1.5
-
Alimentatore
1107892
N. ELDAS®:
960908149
N. ELDAS®:
960908149

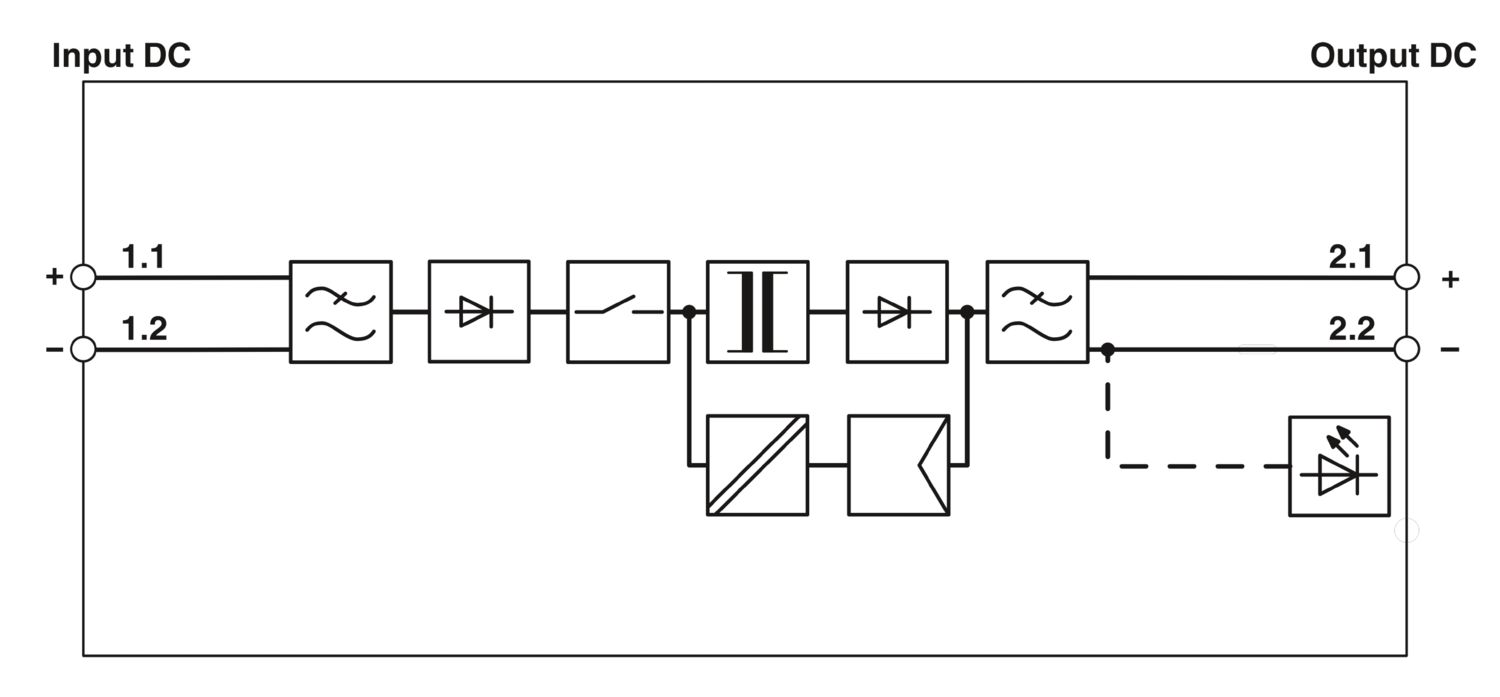

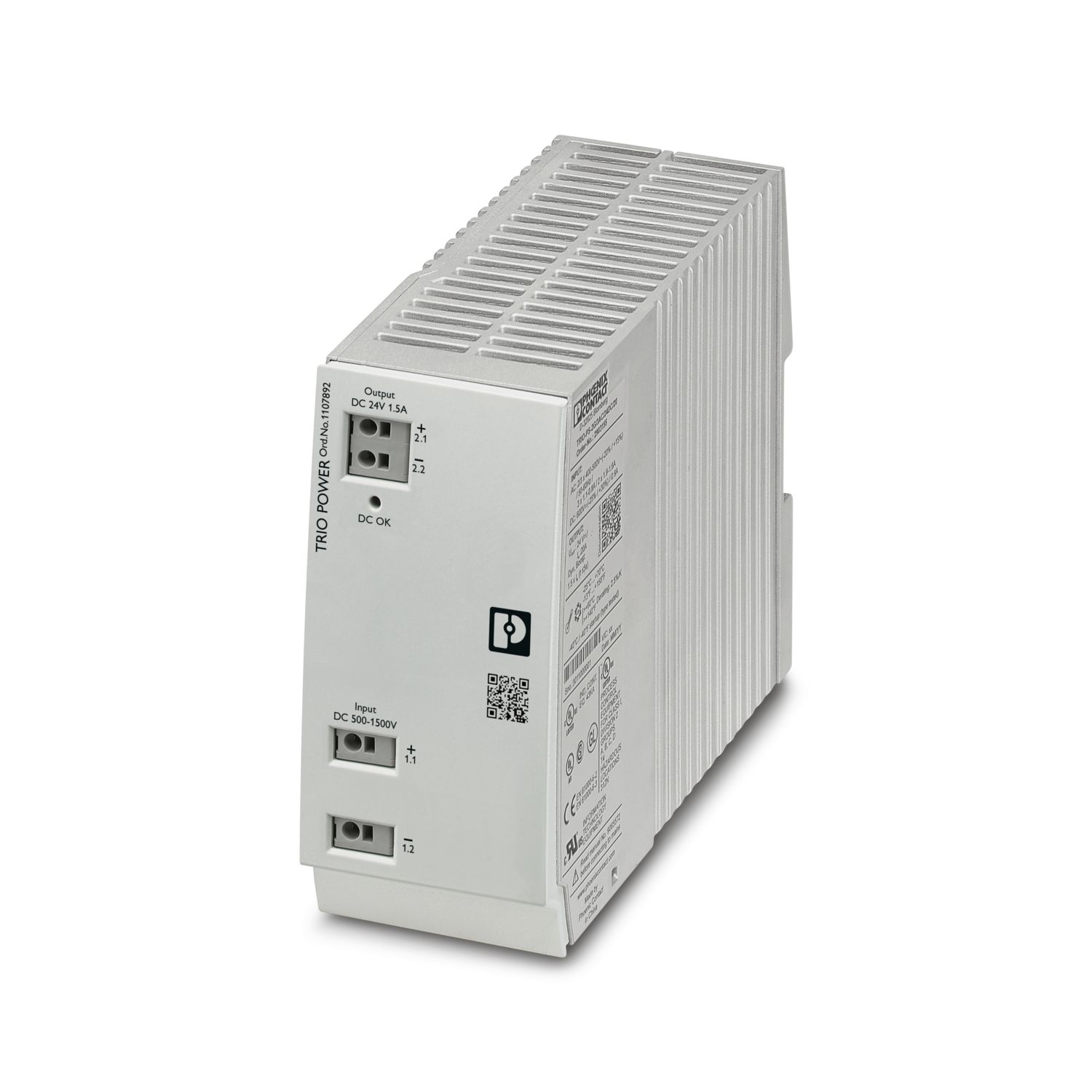

DC/DC converter switching TRIO POWER con connessione Push-in per il montaggio su guida DIN, ingresso: 1500 V DC, uscita: 24 V DC / 1,5 A
Dettagli prodotto
| Funzionamento DC | |
| Intervallo tensione in entrata | 500 V DC ... 1500 V DC |
| Range tensione d'ingresso | 450 V DC ... 1650 V DC |
| Ingresso a range esteso | no |
| Resistenza alla tensione max. | ≤ 1800 V DC 1 s |
| Tensione di rete nazionale tipica | 500 V DC |
| 1500 V DC | |
| Tipo di tensione della tensione di alimentazione | DC |
| Integrale del picco di corrente di inserzione (I2t) | tip. 0,15 A2s |
| Corrente assorbita | tip. 85 mA (450 V DC) |
| tip. 30 mA (1500 V DC) | |
| Selezione di un fusibile idoneo per la protezione in ingresso | 1 A (gPV) |
| Selezione di un fusibile idoneo per la protezione in ingresso | 1500 V DC |
| Efficienza | tip. 88 % (500 V DC) |
| tip. 87 % (900 V DC) | |
| tip. 83 % (1500 V DC) | |
| Tensione di uscita nominale | 24 V DC ±3 % |
| Corrente nominale di uscita (IN) | 1,5 A |

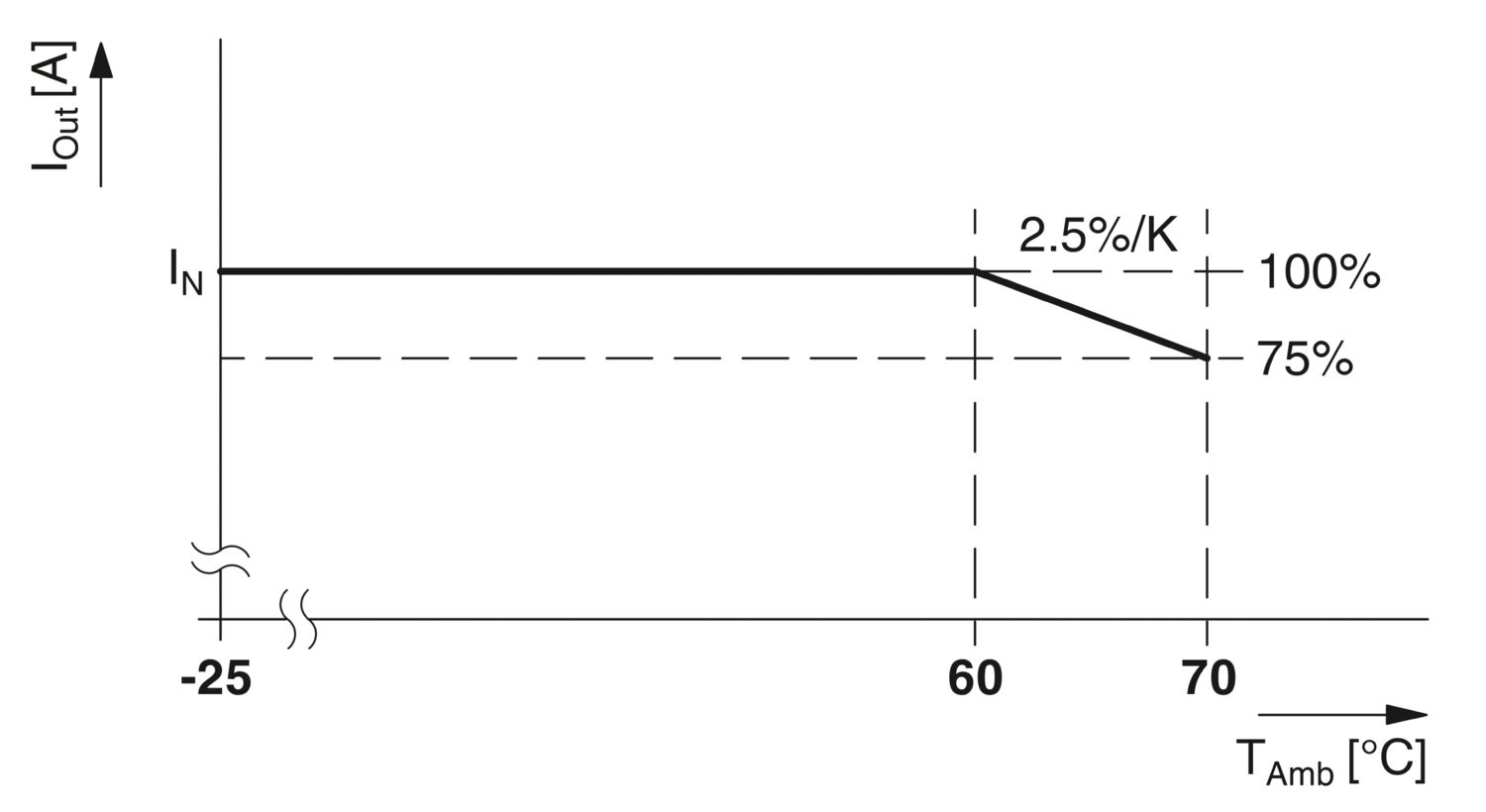

| Declassamento | > 60 °C ... 70 °C (2,5 %/K) |
| Resistenza alimentazione di ritorno | ≤ 35 V DC |
| Protezione contro la sovratensione sull'uscita (OVP) | ≤ 30 V DC |
| Scostamento regolazione | < 1 % (variazione di carico statica 10 % ... 90 %) |
| < 3 % (Variazione di carico dinamica 10 % ... 90 %, 10 Hz) | |
| < 0,1 % (variazione tensione in ingresso ±10 %) | |
| Ripple residuo | < 40 mVSS (Ripple) |
| < 50 mVSS (Noise) | |
| Resistente a cortocircuiti | sì |
| Test funzionamento a vuoto | sì |
| Potenza di uscita | 36 W |
| Max. potenza dissipata a vuoto | < 1,1 W (500 V DC) |
| < 1,4 W (900 V DC) | |
| < 2,4 W (1500 V DC) | |
| Max. potenza dissipata con carico nominale | < 4,2 W (500 V DC) |
| < 5,5 W (900 V DC) | |
| < 7,5 W (1500 V DC) | |
| Tempo di risposta | ≤ 30 ms (UOUT (10 % ... 90 %)) |
| Collegamento in parallelo | sì, per ridondanza e incremento potenza |
| Possibilità di collegamento in serie | no |
| Protezione (sul lato secondario) | elettronico |
| Ingresso | |
| Collegamento | Connessione Push-in |
| Sezione conduttore rigido min. | 1 mm² |
| Sezione conduttore rigido max. | 4 mm² |
| Sezione conduttore flessibile min. | 1 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Cavo unipolare/punto di collegamento flessibile con puntalino con collare in plastica min. | 1 mm² |
| Cavo unipolare/punto di collegamento flessibile con puntalino con collare in plastica max. | 2,5 mm² |
| Cavo unipolare/punto di collegamento flessibile con puntalino senza collare in plastica min. | 1 mm² |
| Cavo unipolare/punto di collegamento flessibile con puntalino senza collare in plastica max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 18 |
| Sezione trasversale conduttore AWG max. | 12 |
| Lunghezza del tratto da spelare | 10 mm |
| Uscita | |
| Collegamento | Connessione Push-in |
| Sezione conduttore rigido min. | 1 mm² |
| Sezione conduttore rigido max. | 4 mm² |
| Sezione conduttore flessibile min. | 1 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Cavo unipolare/punto di collegamento flessibile con puntalino con collare in plastica min. | 1 mm² |
| Cavo unipolare/punto di collegamento flessibile con puntalino con collare in plastica max. | 2,5 mm² |
| Cavo unipolare/punto di collegamento flessibile con puntalino senza collare in plastica min. | 1 mm² |
| Cavo unipolare/punto di collegamento flessibile con puntalino senza collare in plastica max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 18 |
| Sezione trasversale conduttore AWG max. | 12 |
| Lunghezza del tratto da spelare | 10 mm |
| Tipi di segnalazione | LED |
| Uscita segnale: LED di segnalazione di stato | |
| Denominazione segnalazione | DC OK |
| Segnalazione stato | LED "DC OK" verde |
| Nota relativa all'indicatore di stato | UOUT > 21,5 V: LED acceso |
| Colore | verde |
| DC OK | UOUT > 0,9 x UN (UN = 24 V DC) |
| Numero fasi | 1 |
| Tensione di isolamento ingresso/uscita | 4,2 kV DC (omologazione) |
| 2,6 kV DC (Collaudo) |
| Famiglia di prodotti | TRIO POWER |
| MTBF (IEC 61709, SN 29500) | > 3300000 h (25 °C) |
| > 1760000 h (40 °C) | |
| > 740000 h (60 °C) | |
| Caratteristiche di isolamento | |
| Classe di protezione | II |
| Grado d'inquinamento | 2 |

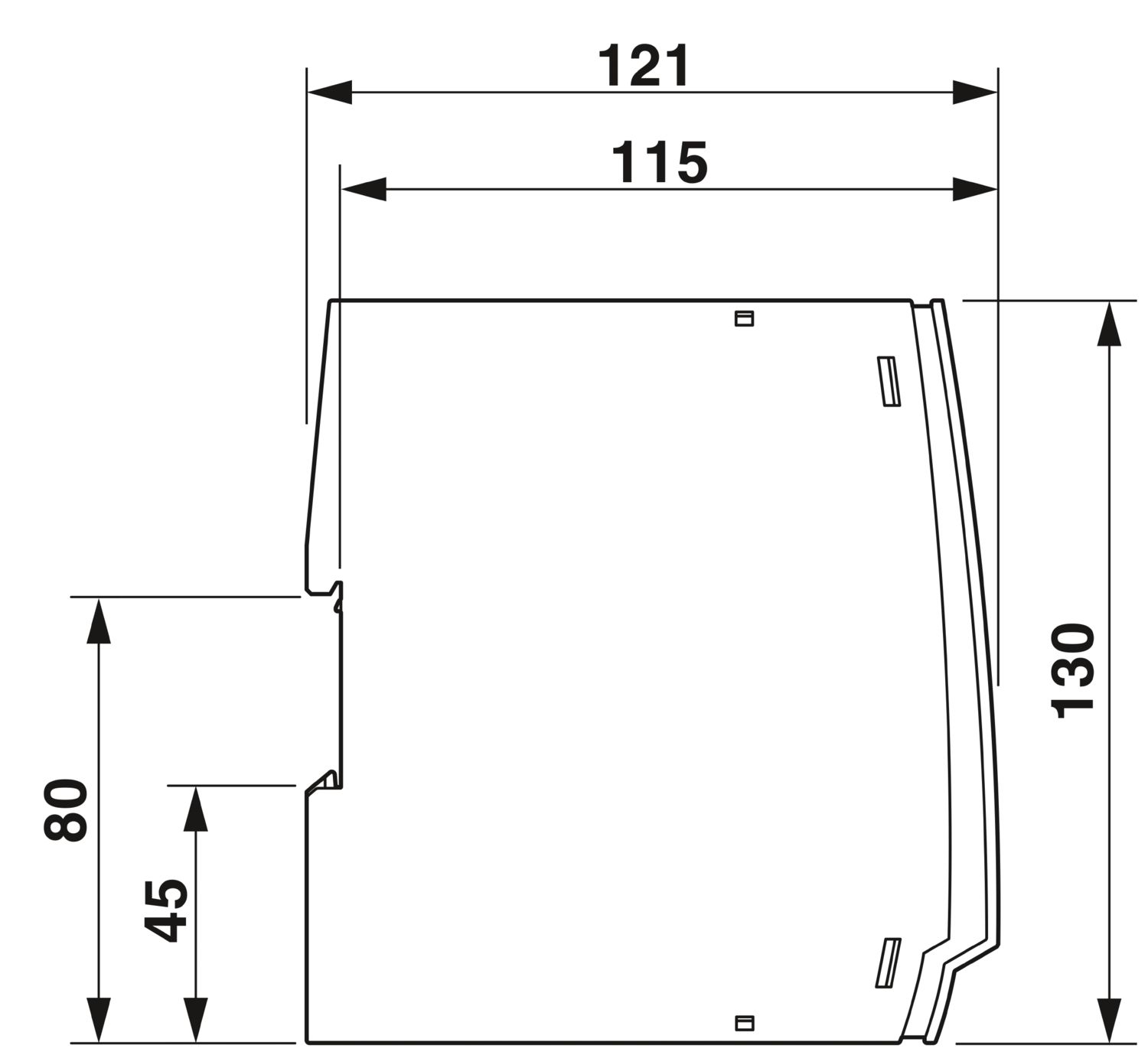

| Disegno quotato |
|
| Larghezza | 48 mm |
| Altezza | 130 mm |
| Profondità Profondità del dispositivo (montaggio su guida DIN) | 115 mm (Profondità del dispositivo (montaggio su guida DIN)) |
| Dimensioni di montaggio | |
| Distanza di montaggio destra/sinistra | 0 mm / 0 mm |
| Distanza di montaggio in alto/in basso | 50 mm / 50 mm |
| Tipo di montaggio | Montaggio su guida DIN |
| Nota per il montaggio | affiancabile: orizzontale 0 mm (≤ 40 °C) 10 mm (≤ 70 °C), verticale 50 mm |
| Posizione di installazione | Guida di supporto orizzontale NS 35, EN 60715 |
| Con verniciatura di protezione | no |
| Classe di combustibilità a norma UL 94 (custodia / morsetti) | V0 |
| Materiale custodia | Plastica |
| Materiale della custodia | Policarbonato |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Altezza | ≤ 4000 m (> 2000 m, Derating: 10 %/1000 m) |
| Umidità dell'aria massima consentita (funzionamento) | ≤ 95 % (a 25 °C, nessuna condensa) |
| Urti | 11 ms, 15 g in ogni direzione (secondo IEC 60068-2-27) |
| Vibrazioni (funzionamento) | < 15 Hz, ampiezza ±2,5 mm (secondo IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
| Sicurezza elettrica a norma | EN 62109-1:2011 |
| Riferimento normativo – Bassa tensione di protezione | IEC 62109-1:2011 (SELV) |
| Separazione sicura a norma | DIN VDE 0100-410 |
| Categoria di sovratensione | |
| IEC 62109-1 | II |
| Omologazioni UL | UL 62109-1:2014 |
| UL 1741 |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
| Direttiva sulla bassa tensione | Conformità alla direttiva LVD 2014/35/CE |
| Immunità ai disturbi | EN 61000-6-2:2005 |
| Emissioni condotte | |
| Norme/Disposizioni | EN 55016 |
| EN 61000-6-4 (classe A) | |
| Emissione di disturbi | |
| Norme/Disposizioni | EN 55016 |
| EN 61000-6-4 (classe A) | |
| Scariche elettrostatiche | |
| Norme/Disposizioni | EN 61000-4-2 |
| Scariche elettrostatiche | |
| Scarica contatti | 4 kV (Grado severità collaudo 2) |
| Scarica in aria | 8 kV (Grado severità collaudo 3) |
| Osservazioni | Criterio A |
| Campi elettromagnetici ad alta frequenza | |
| Norme/Disposizioni | EN 61000-4-3 |
| Campi elettromagnetici ad alta frequenza | |
| Frequenza | 80 MHz ... 1 GHz |
| Forza del campo di prova | 10 V/m (> Grado severità collaudo 3) |
| Frequenza | 1 GHz ... 2,7 GHz |
| Forza del campo di prova | 10 V/m (Grado severità collaudo 2) |
| Frequenza | 2,7 GHz ... 6 GHz |
| Forza del campo di prova | 3 V/m (Grado severità collaudo 1) |
| Osservazioni | Criterio A |
| Transitori veloci (Burst) | |
| Norme/Disposizioni | EN 61000-4-4 |
| Transitori veloci (Burst) | |
| Ingresso | 4 kV (Grado severità collaudo 4 - asimmetrico) |
| Uscita | 4 kV (Grado severità collaudo 4 - asimmetrico) |
| Osservazioni | Criterio A |
| Sollecitazione degli impulsi di tensione (Surge) | |
| Norme/Disposizioni | EN 61000-4-5 |
| Sollecitazione degli impulsi di tensione (Surge) | |
| Ingresso | 3 kV (Grado severità collaudo > 4 - simmetrico) |
| 4 kV (Grado severità collaudo 4 - asimmetrico) | |
| Uscita | 0,5 kV (Grado severità collaudo 2 - simmetrico) |
| 1 kV (Grado severità collaudo 2 - asimmetrico) | |
| Osservazioni | Criterio A |
| Influenza condotta | |
| Norme/Disposizioni | EN 61000-4-6 |
| Influenza condotta | |
| Ingresso/uscita | asimmetrico |
| Frequenza | 0,15 MHz ... 80 MHz |
| Osservazioni | Criterio A |
| Tensione | 10 V (Grado severità collaudo 3) |
| Cadute di tensione | |
| Norme/Disposizioni | EN 61000-4-11 |
| Emissione di disturbi | |
| Norme/Disposizioni | EN 61000-6-4 |
| Tensione di radiodisturbo secondo norma EN 55011 | EN 55011 (EN 55022) classe A campo di impiego industria |
| Raggio di radiodisturbo secondo norma EN 55011 | EN 55011 (EN 55022) classe A campo di impiego industria |
| Criteri | |
| Criterio A | Segnalazione di stato normale entro i limiti fissati. |
| Criterio B | Segnalazione di stato temporaneamente compromessa, corretta automaticamente dal dispositivo. |
cULus Recognized
ID omologazione: FILE E 476951EAC
ID omologazione: C-DE.BL08.W.00764/20
I vantaggi
Impiego in tutti gli impianti fotovoltaici con elevata tensione d'ingresso grazie al rispetto delle norme UL 62109 e UL 1741
Elevata disponibilità dell'impianto grazie al design robusto che assicura resistenza in caso di scarica parziale
Alimentazione diretta e immediata dal campo fotovoltaico per alimentare il monitoraggio stringhe all'interno delle string combiner box
Installazione semplice e rapida con connessione Push-in
