HC-STA-B10-SLWD-2SSP16-ELC-AL
-
Custodia
1412837
Custodia a zoccolo B10, con blocc. trasversale, materiale: Pressofuso di alluminio, impermeabile, uscite cavi: 2, laterali, 2x Pg16, altezza: 54 mm, connessione a vite per cavo: senza, Standard
Dettagli prodotto
| Note generali | per inserti portacontatti HC-B10, BB18, DD42, M, K8/24 |
| Note generali | disponibile anche in versione verniciata a polvere o colorata: 1372795 HC-STA-B10-SLWD-2SSP16-EL/.../... |
| Tipo di prodotto | Custodia con bloccaggio a staffa |
| Tipo di custodia | Custodia a zoccolo |
| Applicazione | Standard |
| Tipo | B10 |
| Numero uscite cavi | 2 |
| Tipo di collegamento a vite | 2x Pg16 |
| Esecuzione | Forma bassa |
| Uscita cavo | laterali |
| Connessione a vite Pg | senza |

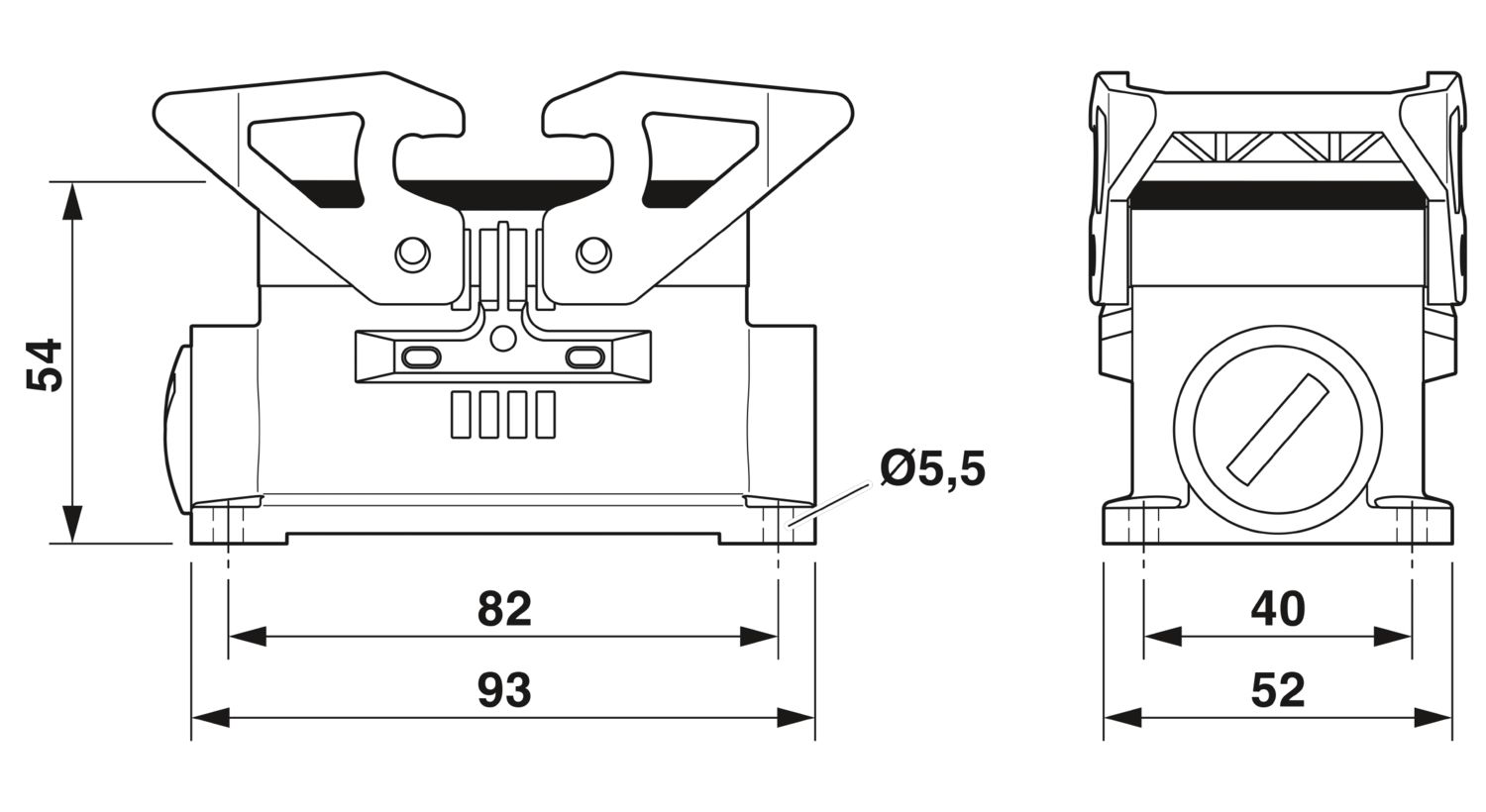

| Disegno quotato |
|
| Larghezza | 52 mm |
| Altezza | 54 mm |
| Lunghezza | 92 mm |
| Diametro foro | 5,5 mm |
| Classe di combustibilità a norma UL 94 | V0 (Bloccaggio) |
| Materiale guarnizione | NBR, conduttivo |
| Materiale custodia | Pressofuso di alluminio, impermeabile |
| Materiale superficie custodia | non rivestito |
| Materiale staffa di bloccaggio | PA |
| Dati meccanici | |
| Tipo di collegamento a vite | 2x Pg16 |
| Tipo di bloccaggio | Staffa |
| Coppia di serraggio | 2 Nm ... 3 Nm (per viti di fissaggio M5 della custodia a zoccolo) |
| Nota per il montaggio | Un'apertura è chiusa con un tappo di chiusura e può essere aperta solo con un cacciavite. |
| Condizioni ambientali | |
| Grado di protezione | IP66 |
| IP67 | |
| Grado di protezione (NEMA) | 4 (UL 50e) |
| 4X (UL 50e) | |
| 12 (UL 50e) | |
| Resistenza agli urti | IK09 |
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C |
I vantaggi
Buon effetto schermatura in caso di disturbi elettromagnetici
