HC-EVO-B10-HLFD-EL-AL
-
Custodia
1411455
Custodia mobile HEAVYCON EVO, esecuzione EMC, senza verniciatura con polveri, con flangia a baionetta per la connessione EVO, B10, per bloccaggio trasversale, altezza 64 mm, senza connessione EVO.
Dettagli prodotto
| Note generali | per inserti portacontatti HC-B10, BB18, DD42, M, K8/24 |
| Tipo di prodotto | Custodia con bloccaggio a staffa |
| Tipo di custodia | Custodia protettiva |
| Applicazione | Standard |
| Tipo | B10 |
| Numero uscite cavi | 1 |
| Esecuzione | Forma bassa |
| Uscita cavo | diritto |
| Connessione a vite Pg | senza |

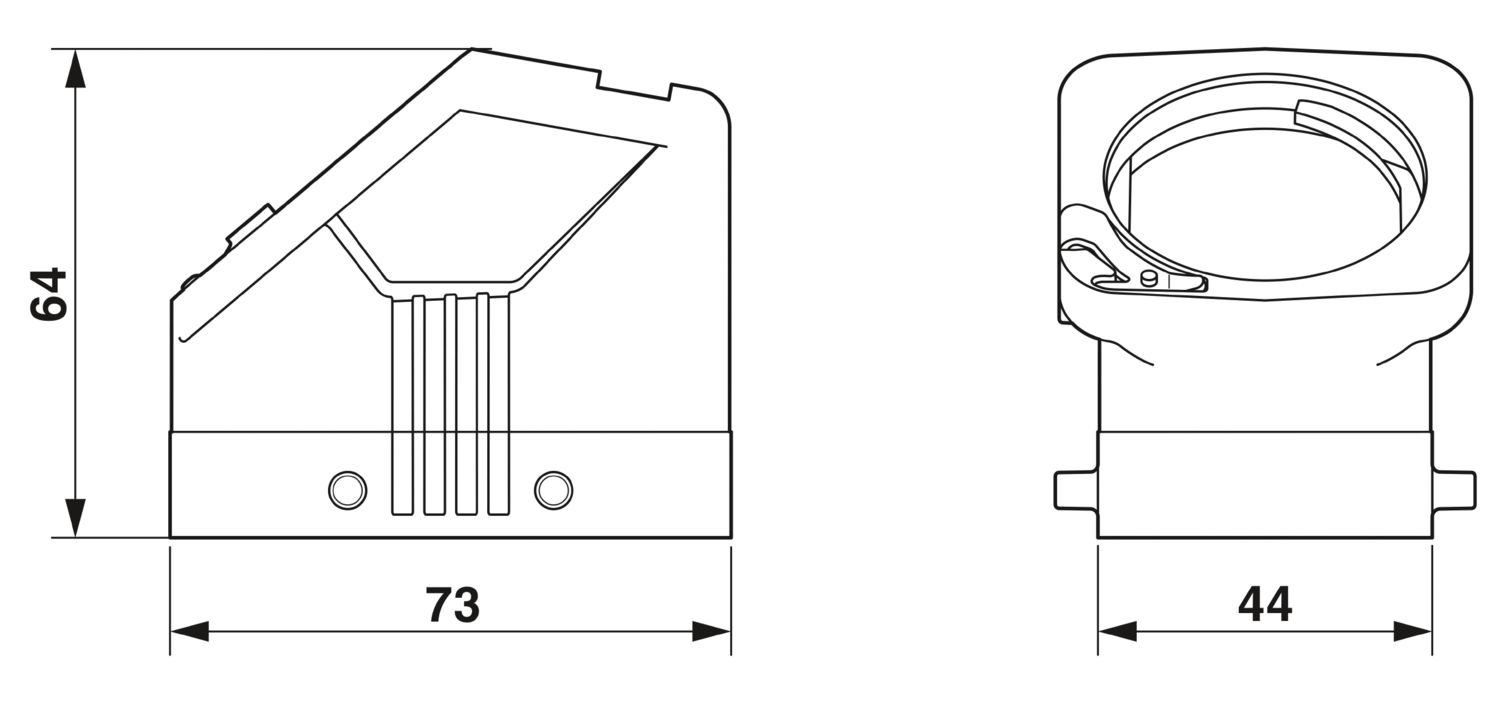

| Disegno quotato |
|
| Larghezza | 44 mm |
| Altezza | 64 mm |
| Lunghezza | 73 mm |
| Materiale custodia | Pressofuso di alluminio, impermeabile |
| Materiale superficie custodia | non rivestito |
| Dati meccanici | |
| Tipo di bloccaggio | Pin |
| Nota per il montaggio | La custodia con base mobile deve essere completata con la connessione a vite EVO. La connessione a vite EVO è disponibile in 4 dimensioni. Con essa è possibile realizzare un'uscita cavo diritta o laterale. Il montaggio della connessione a vite EVO avviene ad esempio manualmente o con una pinza per tubi. |
| Condizioni ambientali | |
| Grado di protezione | IP66 |
| IP67 | |
| Grado di protezione (NEMA) | 4 (UL 50e) |
| 4X (UL 50e) | |
| 12 (UL 50e) | |
| Resistenza agli urti | IK09 |
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C |
I vantaggi
Direzione di connessione del cavo flessibile laterale o diritta
