CK1,6-ED-2,50ST AU
-
Contatto a crimpare
1674927
Contatto a crimpare, serie: HC-M-12, Spina, tornito, diametro contatti: 1,6 mm, sezione di connessione: 2,5 mm2 ... 2,5 mm2, AWG 14...14 , materiale contatti: Lega di rame
Dettagli prodotto
| Note generali | per HC-M-12, HC-M-17, HC-M-03/04, HC-M-EMV, HC-D, HC-DD, HC-Q e portacontatti VC-D |
| Nota per il montaggio | La qualità di una connessione a crimpare viene stabilita dalla norma DIN EN 60352-2. |
| Nota per il montaggio | In caso di tensioni inferiori a 5 V e correnti inferiori a 5 mA si raccomanda l’uso di contatti dorati. |
| Tipo di prodotto | Contatto a crimpare |
| Serie | HC-M-12 |
| HC-M-EMV | |
| HC-D | |
| HC-DD | |
| VC-D | |
| HC-M-03/04 | |
| HC-M-17 | |
| HC-K | |
| HC-Q | |
| HC-COM | |
| HC-M-42 | |
| Esecuzione | Contatto singolo maschio |
| Tipo contatto | tornito |
| Tecnologia di connessione | |
| Tipo di connessione del contatto | Spina |
| Collegamento | Connessione a crimpare |
| Connessione conduttori | |
| Lunghezza del tratto da spelare | 6 mm |
| Sezione di connessione | 2,5 mm² ... 2,5 mm² |
| Sezione di connessione AWG | 14 ... 14 |
| Materiale Contatto | Lega di rame |
| Materiale Superficie contatti | Au |

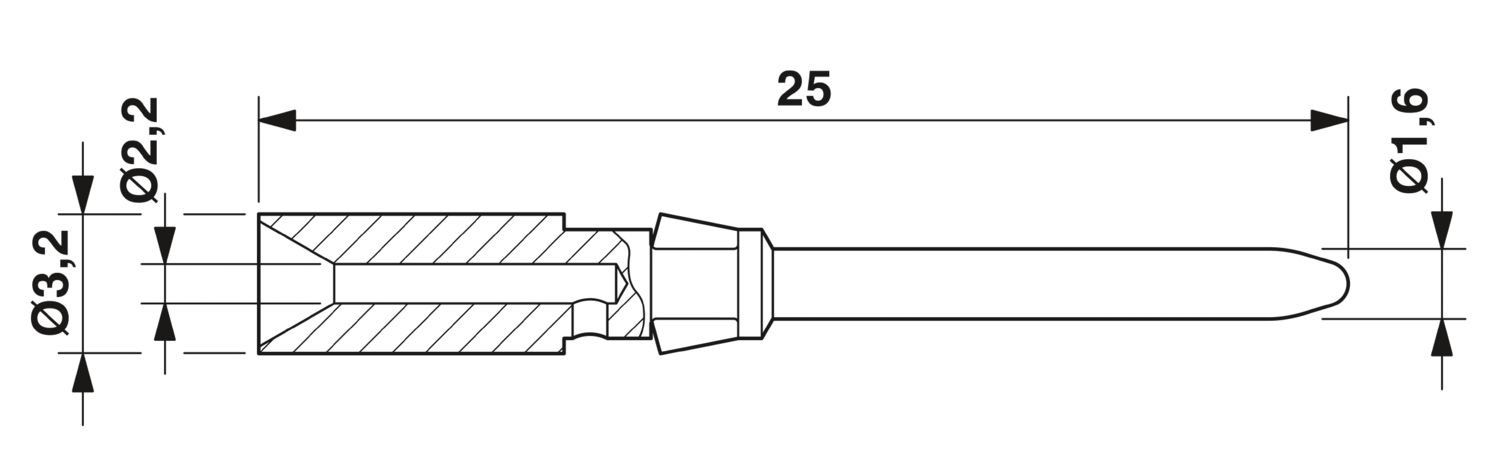

| Disegno quotato |
|
| Diametro (Diametro contatti) | 1,6 mm |
| Dati meccanici | |
| Cicli di manovra | ≥ 500 |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C |
