L'accoppiatore bus è stato progettato per l'impiego all'interno di una rete PROFINET. L'accoppiatore bus rappresenta l'anello di congiunzione con il sistema I/O Axioline F e con i segnali I/O industriali a esso collegati. All'accoppiatore bus possono essere affiancati fino a 63 utenti Axioline F. Le descrizioni del dispositivo per i controllori di Phoenix Contact sono parte integrante degli strumenti di progettazione PC Worx e PLCnext Engineer. Per l'integrazione della stazione Axioline F in altri sistemi di programmazione sono disponibili i rispettivi file GSDML. Questi file possono essere scaricati al seguente indirizzo: www.phoenixcontact.com/product/1068857

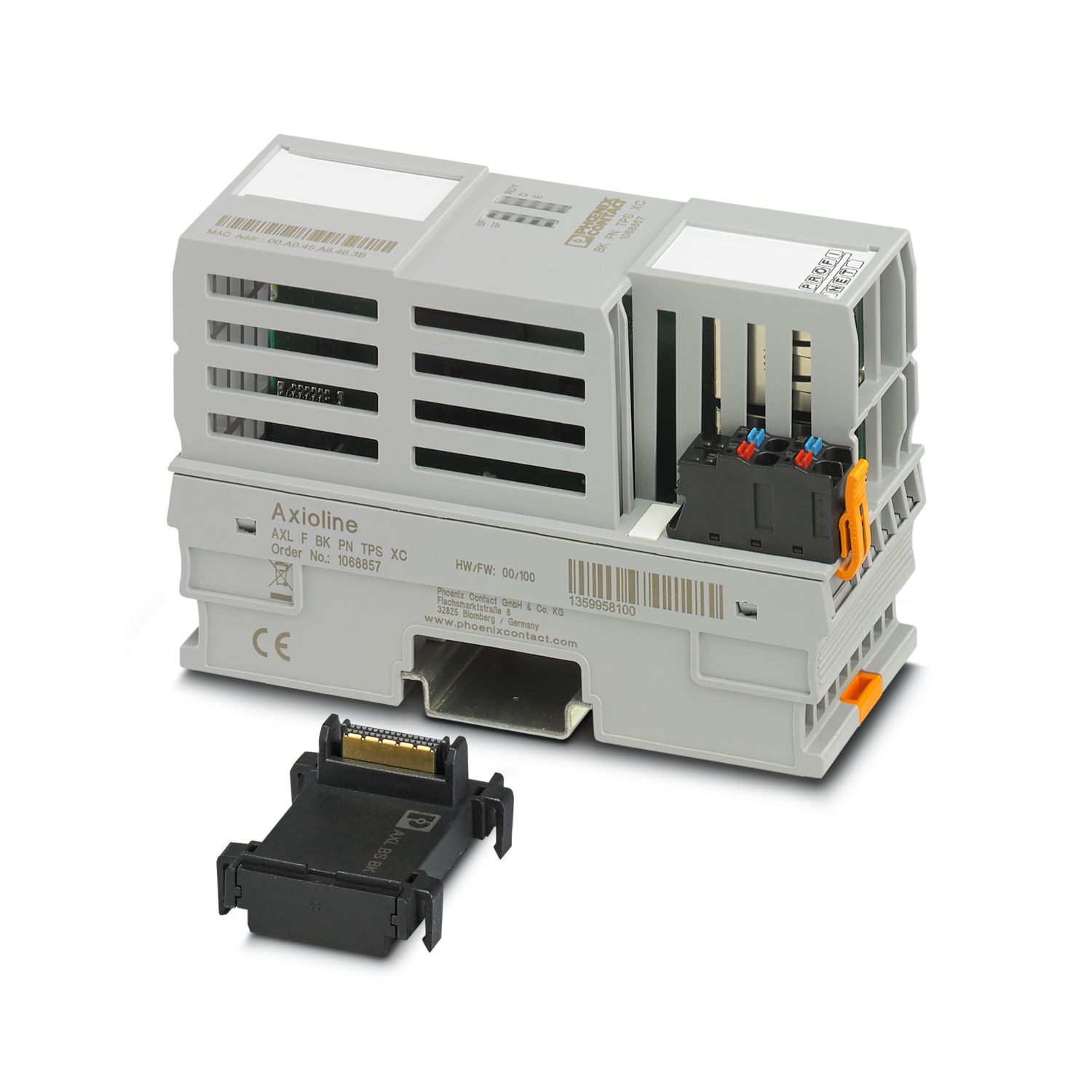

AXL F BK PN TPS XC
-
Accoppiatore bus
1068857
Axioline F, Accoppiatore bus, PROFINET, Connettore femmina RJ45, Variante per condizioni estreme:, velocità di trasmissione nel bus locale: 100 MBit/s, grado di protezione: IP20, incluso modulo di base bus e connettore Axioline F
Download gratuito disponibile.
Downloads
Dettagli prodotto
| Disegno quotato |
|
| Larghezza | 45 mm |
| Altezza | 126,93 mm |
| Profondità | 75 mm |
| Nota sulle dimensioni | La profondità vale per l'utilizzo di una guida di supporto TH 35-7.5 (secondo EN 60715). |
| Nota per l'utilizzo | |
| Nota per l'utilizzo | Solo per l'uso industriale |
| PROFINET | |
| Numero di interfacce | 2 |
| Collegamento | Connettore femmina RJ45 |
| Nota sul tipo di connessione | Autonegoziazione e autocrossing |
| Velocità di trasmissione | 100 MBit/s (full duplex) |
| Fisica di trasmissione | Ethernet in RJ45-Twisted-Pair |
| Bus locale Axioline F | |
| Numero di interfacce | 1 |
| Collegamento | Modulo di base bus |
| Velocità di trasmissione | 100 MBit/s |
| Assistenza | |
| Numero di interfacce | 1 |
| Tipo di connessione | USB tipo C |
| Limiti di sistema | |
| Numero di utilizzatori supportati | max. 63 (da ogni stazione) |
| Numero di utilizzatori bus locale collegabili | max. 63 |
| PROFINET | |
| Funzionalità dell’apparecchiatura | Dispositivo PROFINET |
| Specifica | Version 2.3 |
| Conformance Class | Conformance-Class C |
| Device ID | 1000hex |
| Vendor ID | 00B0hex |
| Tipo di prodotto | Componenti I/O |
| Famiglia di prodotti | Axioline F |
| Tipo | block modular |
| Posizione di installazione | a scelta |
| Volume di consegna | incluso modulo di base bus e connettore Axioline F |
| Caratteristiche particolari | Variante per condizioni estreme: |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II (IEC 60664-1, EN 60664-1) |
| Grado di inquinamento | 2 (IEC 60664-1, EN 60664-1) |
| Potenza dissipata massima in condizioni nominali | 6,55 W |

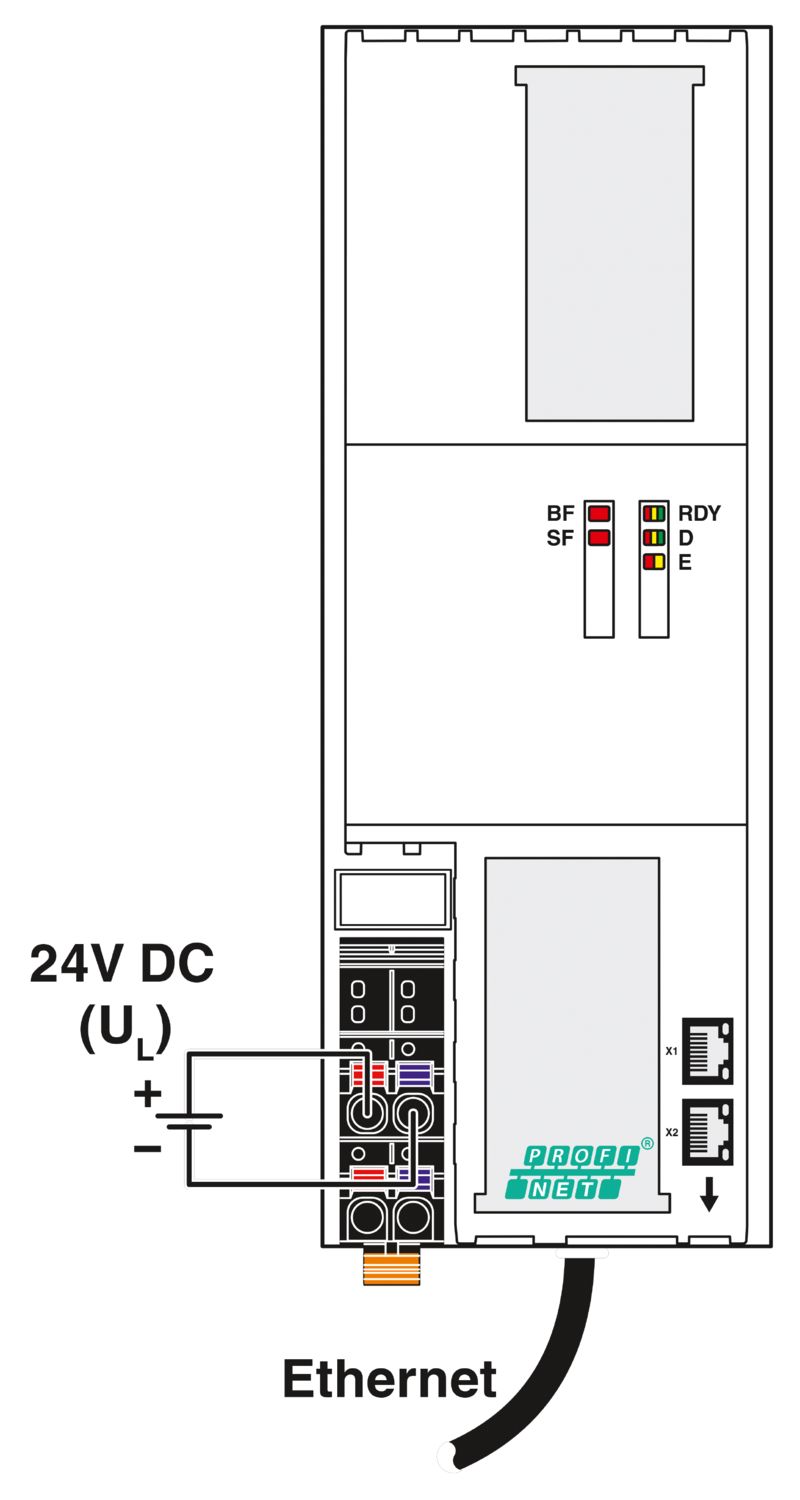

| Potenziali: Alimentazione della tensione della logica UL (da UL si genera l'alimentazione del bus locale Axioline F UBus) | |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita | max. 690 mA (2,0 A su UBus, UL = 24 V) |
| Circuito di protezione | Prot. contro le sovratensioni; elettronica |
| Prot. contro inversione polarità; elettronica | |
| Potenziali: Alimentazione del bus locale Axioline F (UBus) | |
| Tensione di alimentazione | 5 V DC (mediante modulo di base bus) |
| Alimentazione | max. 2 A |
| Isolamento galvanico/isolamento dei campi di tensione | |
| Tensione di prova: Interfaccia PROFINET 1 / interfaccia PROFINET 2 | 1500 V AC, 50 Hz, 1 min |
| Tensione di prova: Interfaccia PROFINET 1 / alimentazione di 24 V della tensione logica (UL) | 1500 V AC, 50 Hz, 1 min |
| Tensione di prova: Interfaccia PROFINET 2 / alimentazione di 24 V della tensione logica (UL) | 1500 V AC, 50 Hz, 1 min |
| Tensione di prova: Interfaccia PROFINET 1 / terra funzionale | 1500 V AC, 50 Hz, 1 min |
| Tensione di prova: Interfaccia PROFINET 2 / terra funzionale | 1500 V AC, 50 Hz, 1 min |
| Tensione di prova: Alimentazione di 24 V della tensione logica (UL) / terra funzionale | 500 V AC, 50 Hz, 1 min |
| Tecnologia di connessione | |
| Denominazione collegamento | Connettore Axioline F |
| Nota sul tipo di connessione | Rispettare le indicazioni sulle sezioni dei conduttori riportate nel manuale utente "Axioline F: sistema e installazione". |
| Connessione conduttori | |
| Collegamento | Connessione Push-in |
| Sezione conduttore rigida | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 24 ... 16 |
| Lunghezza del tratto da spelare | 8 mm |
| Connettore Axioline F | |
| Collegamento | Connessione Push-in |
| Nota sul tipo di connessione | Rispettare le indicazioni sulle sezioni dei conduttori riportate nel manuale utente "Axioline F: sistema e installazione". |
| Sezione conduttore rigida | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 1,5 mm² |
| Sezione del conduttore AWG | 24 ... 16 |
| Lunghezza del tratto da spelare | 8 mm |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C (Standard, applicazioni con omologazione UL; impiego nella zona a potenziale rischio di esplosione della Zona 2) |
| -40 °C ... 70 °C (Ampliato, vedere il capitolo "Testate con successo: impiego in condizioni ambientali estreme" nella scheda tecnica.) | |
| Grado di protezione | IP20 |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % (senza condensa) |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 5 % ... 95 % (senza condensa) |
| Test dei gas tossici | |
| Standard di prova | ISA-71.04-2013 G3 Harsh Group A |
| IEC 60068-2-60:2015 Metodo 4 | |
| Temperatura | 25 °C ±1 K |
| Umidità dell'aria (relativo) | 75 % ±3 % |
| Durata di prova | 21 Giorni |
| Concentrazione di volume H2S (Idrogeno solforato) | 50 ppb |
| Concentrazione di volume NO2 (Biossido di azoto) | 1250 ppb |
| Concentrazione di volume Cl2 (Cloro) | 10 ppb |
| Concentrazione di volume SO2 (Anidride solforosa) | 300 ppb |
| Classe di protezione | III (IEC 61140, EN 61140, VDE 0140-1) |
| ATEX | |
| Siglatura | II 3 G Ex ec IIC T4 Gc |
| Certificato | UL 20 ATEX 2441X |
| UKEX | |
| Siglatura | II 3 G Ex ec IIC T4 Gc |
| Certificato | PxCIMA22UKEX2701949X |
| IECEx | |
| Siglatura | Ex ec IIC T4 Gc |
| Certificato | IECEx ULD 20.0026X |
| UL, USA / Canada | |
| Siglatura | cULus |
| Certificato | E238705 |
| UL Ex, USA / Canada | |
| Siglatura | Class I, Zone 2, AEx ec IIC T4 |
| Class I, Division 2, Groups A, B, C, D, T4 | |
| Ex ec IIC T4 Gc X | |
| Certificato | E366272 |
| CCC / China-Ex | |
| Siglatura | Ex ec IIC T4 Gc |
| Certificato | , 2021122309114456 |
| Tipo di montaggio | Montaggio su guida DIN |
| Posizione di installazione | a scelta |
cULus Listed
ID omologazione: E238705IECEx
ID omologazione: IECEx ULD 20.0026XATEX
ID omologazione: UL 20 ATEX 2441XcULus Listed
ID omologazione: E366272CCC
ID omologazione: 2021122309114456_CN
I vantaggi
2 porte Ethernet (con switch integrato)
Conformità alla Specifica PROFINET V2.3
Supporta il protocollo PROFIsafe
Supporto il protocollo PROFIenergy
Supporta la ridondanza di sistema PROFINET S2 (a partire dalla versione firmware 1.30)
PROFINET RT e IRT
Tempo di ciclo minimo di PROFINET con RT e IRT 250 µs
Aggiornamento firmware
Runtime nell'accoppiatore bus trascurabile (circa 0 µs)
Tempo di ciclo tipico del bus locale Axioline F circa 10 μs
Web Based Management
Supporta il funzionamento di Axioline Smart Elements
Supporta Smart Elements passivi (a partire dalla versione 1.30 del firmware)
Supporta IOL-CONF (a partire dalla versione firmware 1.30)
Supporta DIAG+
Elaborazione sicura di valori analogici con Safe AI e altri componenti
Utilizzabile in condizioni ambientali estreme
Range di temperatura esteso da -40 °C ... +70 °C (vedere il capitolo "Testate con successo: impiego in condizioni ambientali estreme" nella scheda tecnica)
Circuiti stampati parzialmente laccati
