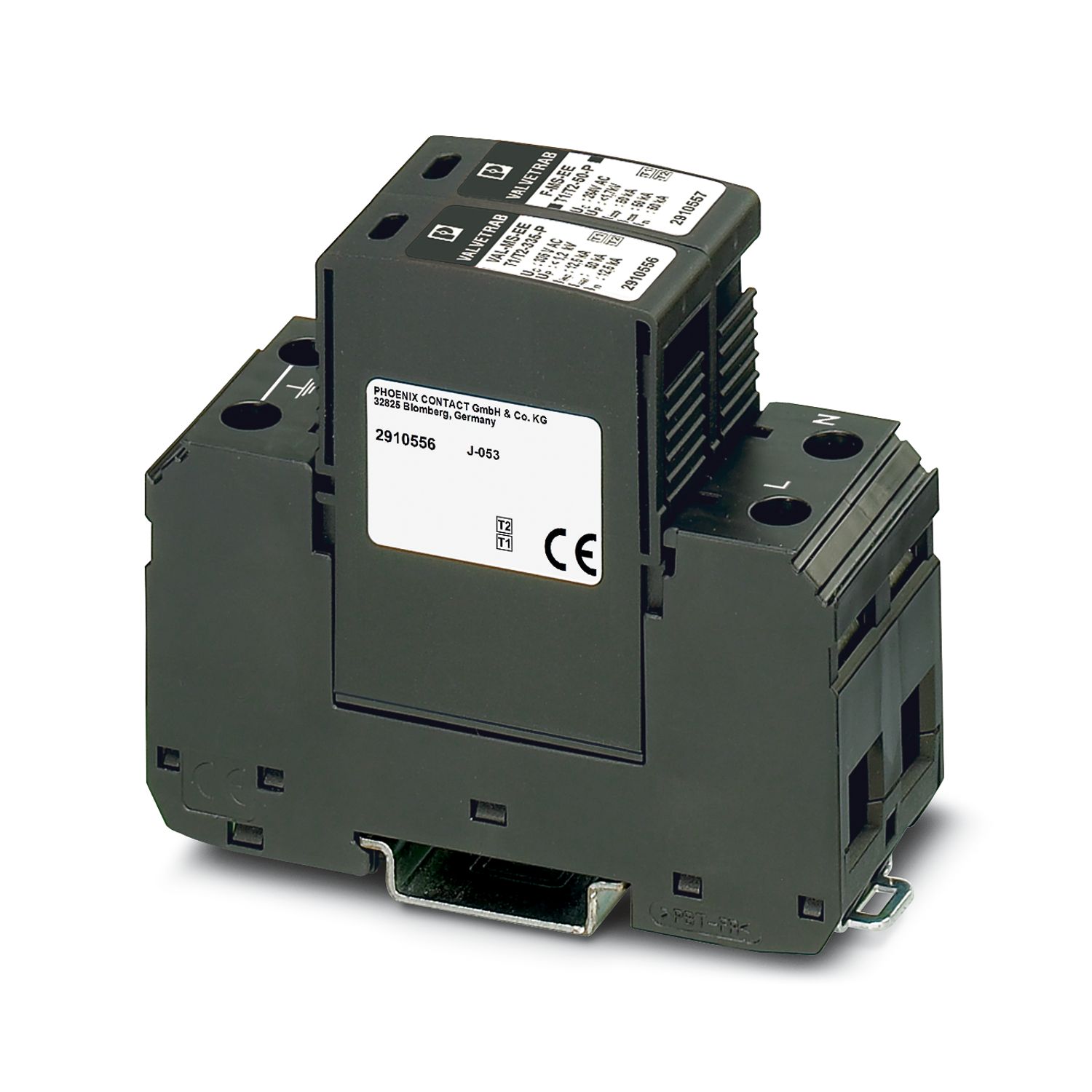

VAL-MS-EE-T1/T2-1+1-335
-
Scaricatore di corrente atmosferica/sovratensione tipo 1/2
2910553
Scaricatore di corrente atmosferica/di sovratensioni ad innesto universale formato da varistore per reti di alimentazione monofase con N e PE separato (sistema a 3 conduttori: L1, N, PE).
Dettagli prodotto
| Tipo di prodotto | Combinazione scaricatori |
| Classe di prova IEC | I / II |
| T1 / T2 | |
| Tipo EN | T1 / T2 |
| Sistema di alimentazione di corrente IEC | TT |
| TN-S | |
| Tipo | Modulo guida bicomponente a innesto |
| Segnalazione protezione contro le sovratensioni guasta | ottico |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Collegamento | Connessione a vite |
| Filettatura | M5 |
| Coppia di serraggio | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Lunghezza del tratto da spelare | 16 mm |
| Sezione conduttore flessibile | 1,5 mm² ... 25 mm² |
| Sezione conduttore rigida | 1,5 mm² ... 35 mm² |
| Sezione conduttore AWG | 15 ... 2 |
| Collegamento | Morsetti Biconnect |
| Sezione conduttore flessibile | 1,5 mm² ... 16 mm² |
| Disegno quotato |
|
| Larghezza | 35,6 mm |
| Altezza | 89,8 mm |
| Profondità | 77,5 mm (Con guida DIN da 7,5 mm) |
| Unità modulare | 2 TE |
| Colore | grigio traffico B (RAL 7043) |
| Classe di combustibilità a norma UL 94 | V-0 |
| Valore CTI del materiale | 600 |
| Materiale isolante | PA 6.6/PBT |
| Gruppo materiale | I |
| Materiale custodia | PA 6.6 |
| PBT |
| Dati meccanici | |
| Parete laterale aperta | No |
| Dispositivi di protezione | L-N |
| L-PE | |
| N-PE | |
| Direzione di azione | 1L-N & N-PE |
| Tensione nominale UN | 240 V AC (TN-S) |
| 240 V AC (TT) | |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Massima tensione permanente UC (L-N) | 335 V AC |
| Massima tensione permanente UC (L-PE) | 335 V AC |
| Massima tensione permanente UC (N-PE) | 264 V AC |
| Corrente di carico nom. IL | 80 A |
| Corrente conduttori di terra IPE | ≤ 5 µA |
| Assorbimento di potenza in standby PC | ≤ 270 mVA |
| Corrente nominale dispersa In (8/20) µs (L-N) | 12,5 kA |
| Corrente nominale dispersa In (8/20) µs (L-PE) | 12,5 kA |
| Corrente nominale dispersa In (8/20) μs (N-PE) | 50 kA |
| Max. corrente dispersa Imax (8/20) µs | 50 kA |
| Corrente atmosferica di prova (10/350) µs (L-N), carica | 6,25 As |
| Corrente atmosferica di prova (10/350) µs (L-N), energia specifica | 39 kJ/Ω |
| Corrente atmosferica di prova (10/350) µs (L-N), picco di corrente Iimp | 12,5 kA |
| Corrente atmosferica di prova (10/350) µs (L-PE), carica | 6,25 As |
| Corrente atmosferica di prova (10/350) µs (L-PE), energia specifica | 39 kJ/Ω |
| Corrente atmosferica di prova (10/350) µs (L-PE), picco di corrente Iimp | 12,5 kA |
| Corrente atmosferica di prova (10/350) µs (N-PE), carica | 25 As |
| Corrente atmosferica di prova (10/350) µs (N-PE), energia specifica | 625 kJ/Ω |
| Corrente atmosferica di prova (10/350) µs (N-PE), picco di corrente Iimp | 50 kA |
| Corrente dispersa ITotal (8/20) µs | 50 kA |
| Corrente dispersa ITotal (10/350) µs | 25 kA |
| Capacità di estinzione di corrente susseguente Ifi (N-PE) | 100 A |
| Resistenza ai corto circuiti ISCCR | 25 kA |
| Livello di protezione Up (L-N) | ≤ 1,2 kV |
| ≤ 1,6 kV (30 kA - 8/20 µs) | |
| Livello di protezione Up (L-PE) | ≤ 2 kV |
| Livello di protezione Up (N-PE) | ≤ 1,7 kV |
| Tensione residua Ures (L-N) | ≤ 1,2 kV (con In) |
| ≤ 1,1 kV (a 10 kA) | |
| ≤ 1 kV (a 5 kA:) | |
| ≤ 0,9 kV (a 3 kA) | |
| Tensione residua Ures (L-PE) | ≤ 2 kV (con In) |
| ≤ 1,5 kV (a 10 kA) | |
| ≤ 1,2 kV (a 5 kA:) | |
| ≤ 1,1 kV (a 3 kA) | |
| Tensione residua Ures (N-PE) | ≤ 0,6 kV (con In) |
| ≤ 0,5 kV (a 10 kA) | |
| ≤ 0,5 kV (a 5 kA:) | |
| ≤ 0,4 kV (a 3 kA) | |
| Comportamento TOV in caso di UT (L-N) | 415 V AC (5 s / withstand mode) |
| 457 V AC (120 min / safe failure mode) | |
| Comportamento TOV in caso di UT (N-PE) | 1200 V AC (200 ms / withstand mode) |
| Tempo di eccitazione tA (L-N) | ≤ 25 ns |
| Tempo di eccitazione tA (L-PE) | ≤ 100 ns |
| Tempo di eccitazione tA (N-PE) | ≤ 100 ns |
| Prefusibile massimo per cablaggio di tipo passante (V) | 80 A (gG - 16 mm²) |
| Prefusibile massimo per cablaggio standard | 160 A (gG) |
| Condizioni ambientali | |
| Grado di protezione | IP20 (solo in caso di utilizzo di tutti i punti di connessione) |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 2000 m (s.l.m.) |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Urti (esercizio) | 30g (Semisinusoidale / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrazione (esercizio) | 7,5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| Norme/disposizioni | IEC 61643-11 |
| Nota | 2011 |
| Norme/disposizioni | EN 61643-11 |
| Nota | 2012 |
| Tipo di montaggio | Guida di supporto: 35 mm |
