A modul Axioline F állomásokon belüli alkalmazáshoz készült. Digitális jelek kijelzésére szolgál. A kimenetek zárlat és túlterhelés elleni védelemmel rendelkeznek.

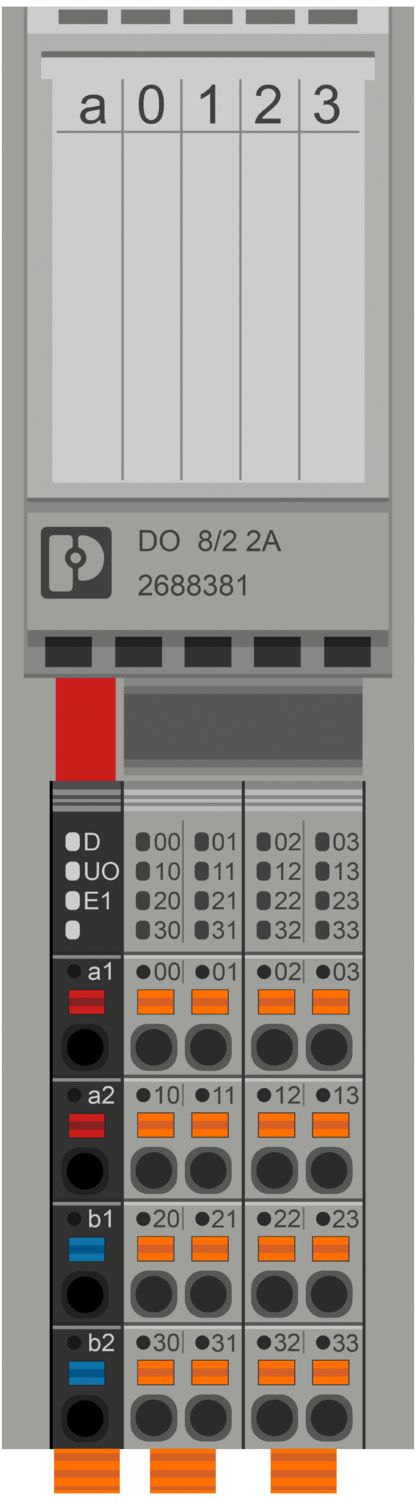

AXL F DO8/2 2A 1H
-
Digitális modul
2688381
Axioline F, Digitális kimeneti modul, Digitális kimenetek: 8, 24 V DC, 2 A, csatlakozástechnika: 2 vezetékes, átviteli sebesség a lokális buszon: 100 MBit/s, védettség: IP20, busz aljzatmodullal és Axioline F csatlakozókkal együtt
Ingyenes letöltés.
Letöltések
Termékrészletek
| Méretrajz |
|
| Szélesség | 35 mm |
| Magasság | 126,1 mm |
| Mélység | 54 mm |
| Megjegyzés a méretadatokhoz | A mélység a TH 35-7.5 (EN 60715 szerint) kalapsín alkalmazásakor érvényes. |
| Megjegyzés az alkalmazásról | |
| Alkalmazási útmutató | Csak ipari alkalmazásra |
| Axioline F Lokalbus | |
| Interfészek száma | 2 |
| Csatlakozási mód | Busz-aljzatmodul |
| Átviteli sebesség | 100 MBit/s |
| Modul | |
| ID kód (hex) | nincs |
| Beviteli címtartomány | 0 Byte |
| Kiadási címtartomány | 1 Byte |
| Paraméteradatok szükségessége | 1 Byte |
| Konfigurációs adatszükséglet | 6 Byte |
| Digitális: | |
| Kimenet megnevezése | Digitális kimenetek |
| Csatlakozási mód | Direkt rugós csatlakozás |
| Csatlakozástechnika | 2 vezetékes |
| Kimenetek száma | 8 |
| Védőkapcsolás | A kimenetek túlterhelés-védelme, zárlatvédelem; elektronikus |
| Kimeneti feszültség | 24 V |
| Maximális kimeneti áram modulonként | max. 16 A (külső biztosítás szükséges; ha az összegáram meghaladja a 8 A-t, a tápellátást csatlakoztassa a betáplálásnál párhuzamosan mindkét csatlakozási ponton keresztül!) |
| Névleges kimeneti feszültség | 24 V DC |
| Terhelés, perc | 10 kΩ |
| Kimeneti feszültség kikapcsolt állapotban | max. 1 V |
| Kimeneti áram kikapcsolt állapotban | max. 300 µA |
| Névleges induktív terhelés | max. 48 VA (1,2 H, 12 Ω, névleges feszültségen) |
| Névleges lámpaterhelés | max. 48 W (névleges feszültségnél) |
| Névleges ohmos terhelés | max. 48 W (12 Ω, névleges feszültségen) |
| Kapcsolási frekvencia | max. 6000 másodpercenként (ohmos névleges terhelés esetén, HW 02-ig) |
| max. 10000 másodpercenként (min. 50 mA terhelőáram, HW 03-től) | |
| max. 1 másodpercenként (induktív névleges terhelés esetén) | |
| max. 4 másodpercenként (névleges lámpaterhelés esetén) | |
| Visszfeszültségállóság rövid impulzusokkal szemben | feltételekkel visszfeszültségálló 0,5 A áram esetén, 1 s-ig |
| Viselkedés túlterhelés esetén | Lekapcsolás automatikus újraindítással |
| Viselkedés induktív túlterhelés esetén | A kimenet tönkremehet |
| Jelkésleltetés | max. 150 µs (bekapcsoláskor, HW 02-ig) |
| max. 150 µs (kikapcsoláskor, minimum 100 mA terhelőáramnál, HW 02-ig) | |
| max. 100 µs (bekapcsoláskor, HW 03-től) | |
| max. 100 µs (kikapcsoláskor, minimum 100 mA terhelőáramnál, HW 03-tól) | |
| Túláram-lekapcsolás | a következőtől 2,8 A |
| Kimeneti áram testszakadás esetén kikapcsolt állapotban | < 1 mA |
| Terméktípus | I/O Komponensek |
| Termékcsalád | Axioline F |
| Kialakítás | blokk-moduláris |
| Beépítési pozíció | tetszőleges (nincs hőmérsékletfüggő csökkenés (derating)) |
| Szállítási terjedelem | busz aljzatmodullal és Axioline F csatlakozókkal együtt |
| Szigetelési tulajdonságok | |
| Túlfeszültség-kategória | II (IEC 60664-1, EN 60664-1) |
| Szennyeződési fok | 2 (IEC 60664-1, EN 60664-1) |
| Maximális veszteségi teljesítmény névleges körülmények közt | 4,25 W |
| Potenciálok: Az Axioline F lokális busz tápellátása (UBus) | |
| Tápfeszültség | 5 V DC (buszfoglalat modulon keresztül) |
| Áramfelvétel | max. 150 mA (HW 02-ig) |
| max. 60 mA (HW 03-tól) | |
| Potenciálok: A digitális kimeneti modulok betáplálása (UO) | |
| Tápfeszültség | 24 V DC |
| Tápfeszültség tartomány | 19,2 V DC ... 30 V DC (az összes tűréssel együtt, hullámossággal együtt) |
| Áramfelvétel | max. 16 A (külső biztosítás szükséges; ha az összegáram meghaladja a 8 A-t, a tápellátást csatlakoztassa a betáplálásnál párhuzamosan mindkét csatlakozási ponton keresztül!) |
| Védőkapcsolás | Túlfeszültség-védelem; elektronikus (35 V, 0,5 s) |
| Polaritásvédelem; párhuzamos dióda; 5 A-es külső biztosítással (csak az üzembe helyezéshez) | |
| A feszültségtartományok galvanikus leválasztása/szigetelése | |
| Vizsgálófeszültség: A helyi busz 5 V-os tápellátása (UBus) / 24 V-os tápellátás (perifériák) | 500 V AC, 50 Hz, 1 min |
| Vizsgálófeszültség: A helyi busz 5 V-os tápellátása (UBus) / üzemi földelő | 500 V AC, 50 Hz, 1 min |
| Vizsgálófeszültség: 24 V-os táplálás (periféria) / működési földelés | 500 V AC, 50 Hz, 1 min |
| Csatlakozástechnika | |
| Megnevezés csatlakozás | Axioline F dugasz |
| Útmutató a csatlakozási módhoz | Tartsa be az "Axioline F: Rendszer és telepítés" című felhasználói kézikönyvben a vezeték-keresztmetszetekre vonatkozó utasításokat. |
| Vezetékcsatlakozás | |
| Csatlakozási mód | Direkt rugós csatlakozás |
| Merev vezető keresztmetszete | 0,5 mm² ... 1,5 mm² |
| Hajlékony vezető keresztmetszete | 0,5 mm² ... 1,5 mm² |
| Vezető-keresztmetszet AWG | 20 ... 16 |
| Csupaszolási hossz | 8 mm |
| Axioline F dugasz | |
| Csatlakozási mód | Direkt rugós csatlakozás |
| Útmutató a csatlakozási módhoz | Tartsa be az "Axioline F: Rendszer és telepítés" című felhasználói kézikönyvben a vezeték-keresztmetszetekre vonatkozó utasításokat. |
| Merev vezető keresztmetszete | 0,5 mm² ... 1,5 mm² |
| Hajlékony vezető keresztmetszete | 0,5 mm² ... 1,5 mm² |
| Vezeték-keresztmetszet (AWG) | 20 ... 16 |
| Csupaszolási hossz | 8 mm |
| Környezeti feltételek | |
| Környezeti hõmérséklet (üzemi) | -25 °C ... 60 °C |
| Védettség | IP20 |
| Légnyomás (üzemeléskor) | 70 kPa ... 106 kPa (tengerszint felett 3000 m-ig) |
| Légnyomás (tárolás/szállítás) | 70 kPa ... 106 kPa (tengerszint felett 3000 m-ig) |
| Környezeti hőmérséklet (tárolás/szállítás) | -40 °C ... 85 °C |
| Megengedett páratartalom (üzemben) | 5 % ... 95 % (lecsapódás nélkül) |
| Megengedett páratartalom (tárolás/szállítás) | 5 % ... 95 % (lecsapódás nélkül) |
| Védelmi osztály | III (IEC 61140, EN 61140, VDE 0140-1) |
| Szerelési mód | Kalapsínre szerelés |
| Beépítési pozíció | tetszőleges (nincs hőmérsékletfüggő csökkenés (derating)) |
PRS
Engedély azonosítója: TE/1020/880590/21BSH
Engedély azonosítója: 840RINA
Engedély azonosítója: ELE008423XGABS
Engedély azonosítója: 20-2059154-PDAcULus Listed
Engedély azonosítója: E238705
Az Ön előnyei
8 digitális kimenet
24 V DC, 2 A
2 vezetős technikájú aktorok csatlakoztatása
Minimális frissítési idő < 100 µs
Mentett készülék-típustábla
