Jelrendezés szabványos I/O rendszerekhez

Jelrendezés szabványos I/O rendszerekhez

A standard I/O rendszerek jelrendezéséhez a Termination Carrier termékeink plug and play megoldást kínálnak: a modultartók segítik a hagyományos kalapsín-készülékek gyors és hibamentes csatlakoztatását az Ön automatizálási rendszerének standard I/O kártyáira, előkonfekcionált VARIOFACE rendszerkábelezéssel.

Go to Product Detail Page for item 2902657
TC-C-MAX2-SC-32221112 - Kábelkészlet
TC-C-MAX2-SC-32221112 - Kábelkészlet
2902657

Kábelkészlet a MACX Analog Ex sorozat leválasztó erősítőihez használt Termination Carrier-en történő jelátvitelhez és feszültségellátáshoz. A 3.2 és 2.2 (jelátvitel az aktív bemeneti kártyáknál), valamint az 1.1 és 1.2 (feszültségellátás) csatlakozási pontok csatlakoztatása a jeláramköri kártyára.

Go to Product Detail Page for item 2903390
TC-C-PSR3-SC-A10000A23132 - Kábelkészlet
TC-C-PSR3-SC-A10000A23132 - Kábelkészlet
2903390

Kábelkészlet a PSR-FSP sorozat csatolóreléinél használt Termination Carrier-en történő jelátvitelhez. Az A1 és A2 (jelátvitel), illetve a 31 és 32 (visszajelzés) csatlakozási pontok csatlakoztatása a jeláramköri kártyára. PSR-SCP-24DC/FSP/2X1/1X2-höz (cikkszám: 2986960) és PSR-SCP-24DC/FSP2/2X1/1X2-höz (cikkszám: 2986575) használható.

Az Önnek nyújtott előnyök a szabványos I/O rendszerek jelrendezéséhez való Termination Carrier megoldásunkkal

  • Helytakarékosság a kompakt kialakítás révén
  • A berendezés magas szintű rendelkezésre állása a robusztus háznak és a mechanikusan leválasztott lezáró nyomtatott áramköri lapnak köszönhetően
  • Egyszerű kábelezés a dugaszolható, kódolt kábelkészleteknek és az előszerelt rendszerkábeleknek köszönhetően
  • Optimális illeszkedés a különböző automatizálási rendszerek I/O kártyáihoz való különböző rendszercsatlakozóknak és homlokadaptereknek köszönhetően
  • Könnyű szervizelhetőség az üzem közbeni modulcsere és a könnyen hozzáférhető csatlakozóelemek révén
  • Csak egyetlen műszaki kialakítás szükséges a kalapsínes és a rendszeralkalmazásokhoz

Új termékek

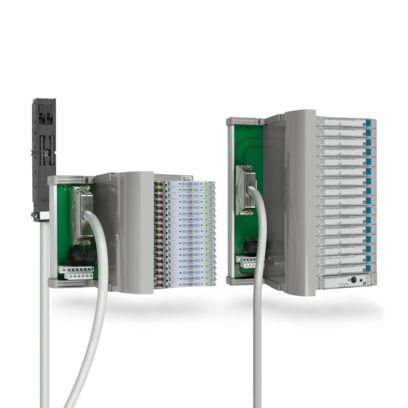

Termination Carrier Siemens ET200SP HA-hoz

Termination Carrier Siemens ET200SP HA-hoz

Csatlakozás a decentralizált perifériás rendszerhez

A Termination Carrier lehetővé teszi a különböző jeltípusok hibamentes plug and play csatlakoztatását az Ön Siemens SIMATIC ET200SP HA készülékéhez. A klasszikus kalapsínes eszközök használata csak a kalapsínes és rendszeralkalmazásokhoz szükséges mérnöki tervezést igényli.

Fő jellemzők

  • MACX Analog gyújtószikramentes NAMUR leválasztóerősítőhöz
  • MACX Analog gyújtószikramentes betápláló és bemeneti leválasztóerősítő
  • MACX Analog gyújtószikramentes kimeneti leválasztóerősítőhöz
  • PSR-MINI-SIL csatolórelékhez

Önnek nyújtott előnyök

  • Gyors jelcsatlakoztatás a Siemens SIMATIC ET200SP HA készülékhez
  • Helytakarékosság a kompakt kialakításnak köszönhetően
  • A berendezések nagyfokú rendelkezésre állása a robusztus háznak és a mechanikusan leválasztott lezáró nyomtatott áramköri lapnak köszönhetően
  • Egyszerű vezetékezés a dugaszolható, kódolt kábelkészleteknek és az előszerelt rendszerkábeleknek köszönhetően
  • Könnyű szervizelhetőség a működés (hot swap) közbeni modulcserének és a könnyen hozzáférhető csatlakozóelemeknek köszönhetően

MACX Analog Termination Carrier üres állapotban
Interface Analog, Interface Cabling, MACX és Termination Carrier termékek
Különböző rendszercsatlakozók és homlokadapterek: MACX Analog, rendszerkábelezés, Termination Carrier, leválasztó erősítők

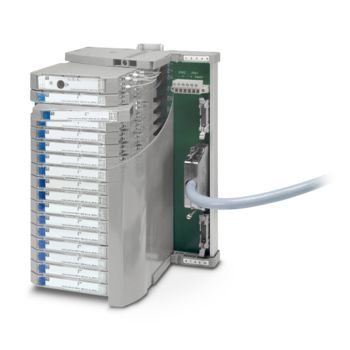

MACX Analog Termination Carrier Hot-Swap
MACX Analog Termination Carrier és kalapsínes készülék

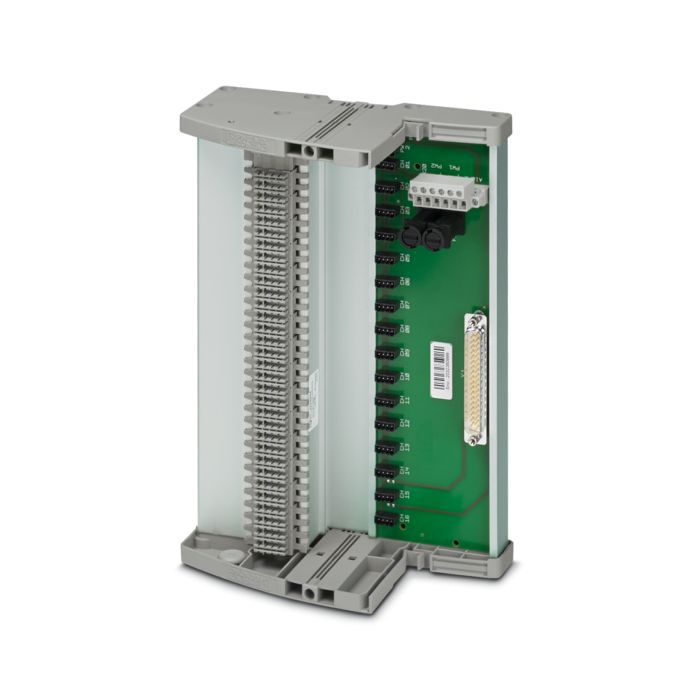

MACX Analog Termination Carrier üres állapotban

A stabil rezgésálló alumínium hordozó egy profillal van ellátva a szokásos kalapsín-készülékek befogadására. Emellett a lezáró nyomtatott áramköri lap mechanikusan is csatolásmentesítve van.

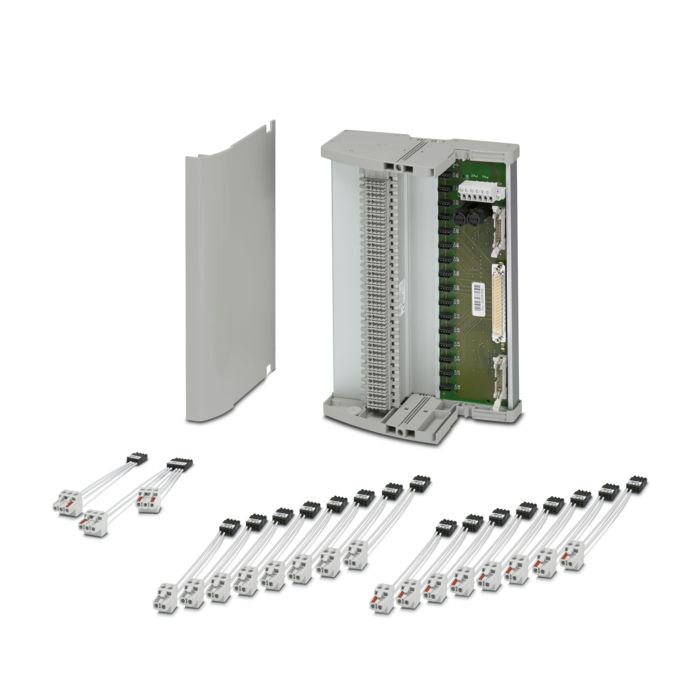

Interface Analog, Interface Cabling, MACX és Termination Carrier termékek

A szokásos kalapsínes készülékek Termination Carrier nyomtatott áramköri laphoz való csatlakoztatása gyorsan és egyszerűen elvégezhető dugaszolható és kódolt kábelkészletekkel.

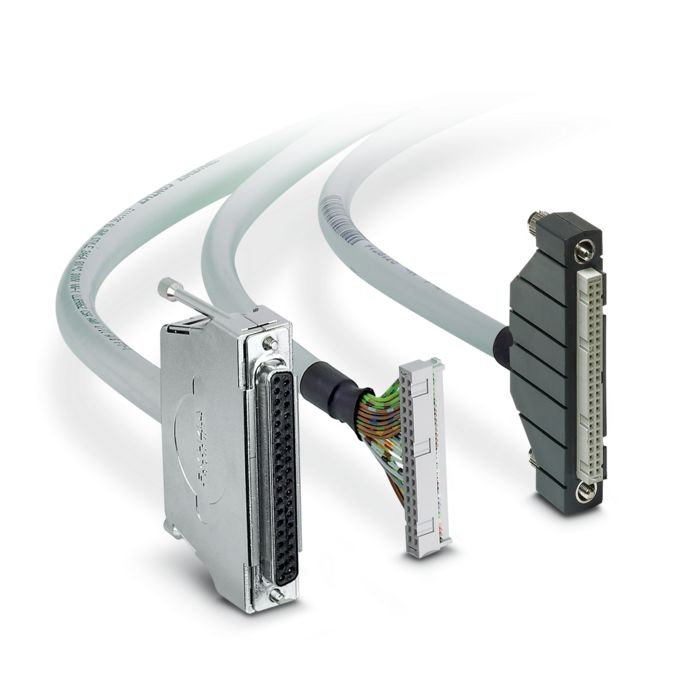

Különböző rendszercsatlakozók és homlokadapterek: MACX Analog, rendszerkábelezés, Termination Carrier, leválasztó erősítők

Az Ön automatizálási rendszere I/O kártyáinak optimális illesztéshez különböző rendszercsatlakozók és homlokadapterek állnak rendelkezésre, pl.:

  • ABB
  • Emerson
  • Honeywell
  • Invensys
  • Siemens
  • Yokogawa

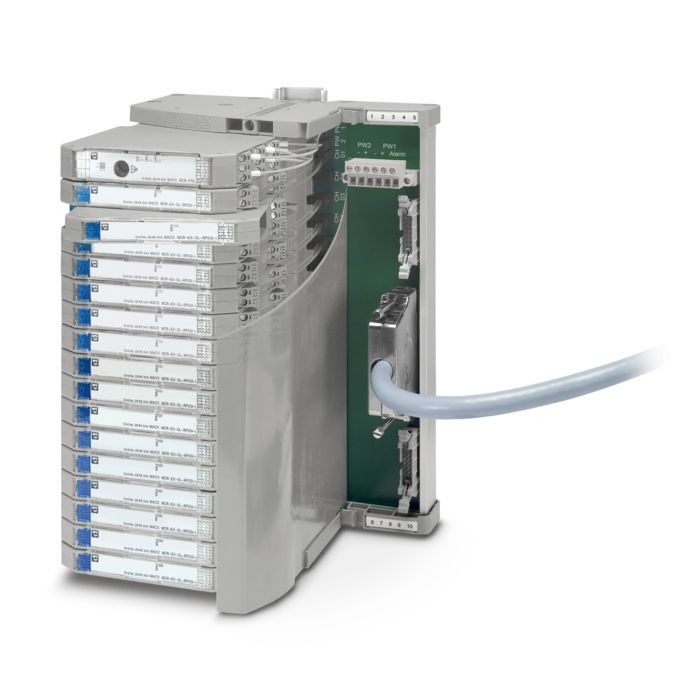

MACX Analog Termination Carrier Hot-Swap

A szervizelést könnyen hozzáférhető csatlakozóhelyek és működés közbeni (hot swap) modulcsere könnyítik meg.

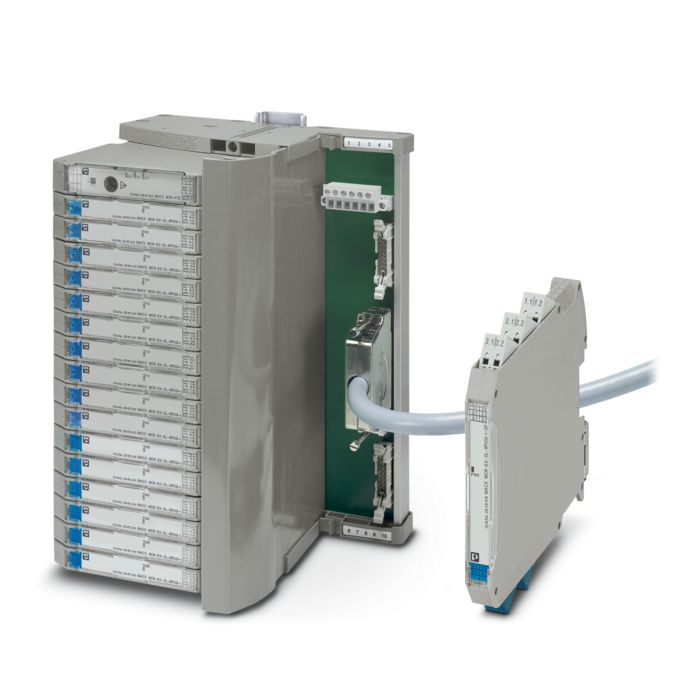

MACX Analog Termination Carrier és kalapsínes készülék

A kalapsínre szerelhető standard készülékek alkalmazása révén csak egyetlen műszaki tervre van szükség a szabványos kalapsínes és rendszeralkalmazásokhoz.

MINI Analog Pro Termination Carrier a kapcsolószekrényben

Helytakarékos megoldás a standard I/O jelrendezéshez

A rendkívül kompakt MINI Analog Pro leválasztó erősítőkkel kombinálva a Termination Carrier egyedülálló egységsűrűséget tesz lehetővé a kapcsolószekrényben.
Akár 65%-os helymegtakarítás a szokásos piaci megoldásokhoz képest:
Kompakt kialakítás: 160 mm-es magasság és kb. 175 mm-es mélység a rápattintott modulokkal együtt.
Helytakarékosan elhelyezett rendszercsatlakozók: a rendszerkábelek sugara nem nyúlik túl a modulokon.
A kalapsínre szerelhető tartó beépített végbakkal van felszerelve, így több Termination Carrier sorolható közvetlenül egymás mellé.
A Termination Carrier és a MINI Analog Pro segítségével akár 320 csatorna szerelhető egy 80 x 200 cm-es kapcsolószekrénybe.

E-cikk
Jelelőkészítés és robbanásvédelem

A jelek zavarmentes és biztonságos előkészítése, átvitele és megjelenítése 3 utas galvanikus leválasztással: a jelelőkészítést és robbanásvédelmet szolgáló termékválasztékunk a zavarmentes és biztonságos jelátvitel minden feladatát lefedi, mint például NAMUR leválasztó erősítők, bipoláris leválasztó erősítők, hőmérséklet-mérőátalakítók, tápleválasztók stb.

Az e-cikk megnyitása
A „Jelelőkészítés és robbanásvédelem" című brosúra címlapja

Ez is érdekelheti Önt

Leválasztó erősítők és mérőváltók
Leválasztó erősítők és mérőváltók
Megoldás minden alkalmazáshoz: a 6 mm-es leválasztó erősítőktől a funkcionálisan biztonságos leválasztó erősítőkön keresztül egészen a robbanásveszélyes Ex területeken elhelyezett, gyújtószikramentes áramkörökhöz való jelleválasztókig.
További információk a leválasztó erősítőkről és mérőváltókról
Folyamatkijelzők és terepi készülékek
Folyamatkijelzők és terepi készülékek
Folyamatjelzőink és terepi készülékeink lehetővé teszik az analóg és hőmérsékleti jelek rögzítését, felügyeletét és decentralizált megjelenítését.
Tudjon meg többet a folyamatkijelzőkről és terepi készülékekről

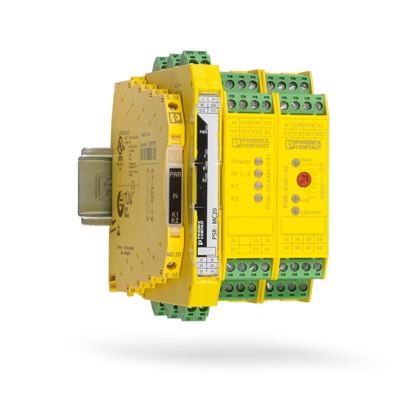

PSRmini és PSRclassic biztonsági relék
