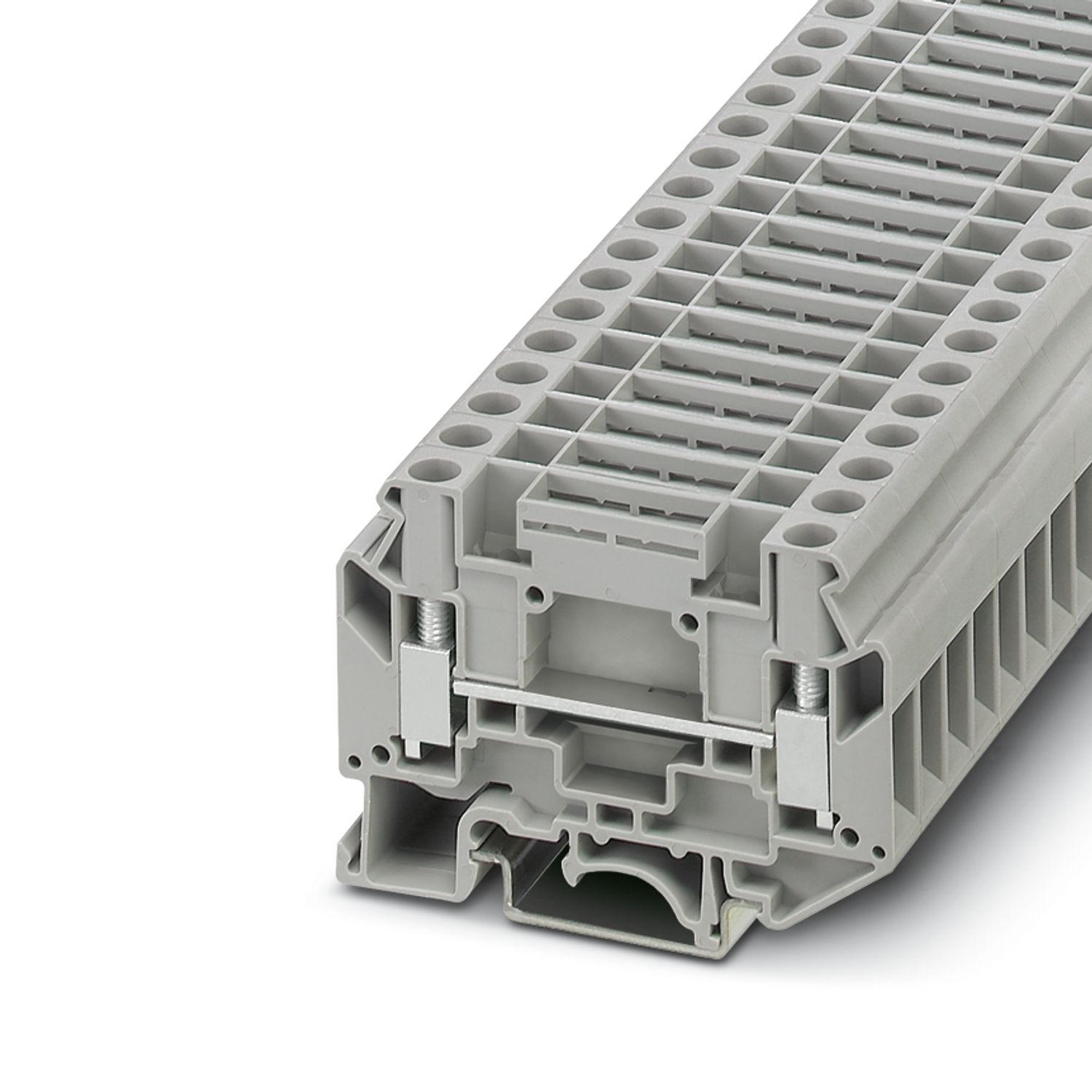

UKD 6 - Átvezető sorkapocs

3072801

Átvezető sorkapocs, névleges feszültség: 800 V, névleges áram: 41 A, csatlakozási mód: Csavaros csatlakozás, Méretezési keresztmetszet: 6 mm², keresztmetszet: 0,5 mm² - 10 mm² , szerelési mód: NS 35/7,5, NS 35/15, NS 32, szín: szürke

Termékrészletek

Terméktípus	Átvezető sorkapocs
Termékcsalád	UK
Csatlakozások száma	2
Sorok száma	1
Potenciálok	1
Szigetelési tulajdonságok
Túlfeszültség-kategória	III
Szennyeződési fok	3

Méretezési átültési szilárdság	6 kV
Maximális veszteségi teljesítmény névleges körülmények közt	1,31 W

Csatlakozások száma emeletenként	2
Névleges keresztmetszet	6 mm²
Vizsgálóaljzat meghúzási nyomatéka	0,6
1. szint felül 1 alul 1
Csavarmenet	M4
Meghúzási nyomaték	1,5 ... 1,6 Nm
Csupaszolási hossz	10 mm
Idomszer	A5
Szabvány szerinti csatlakozás	IEC 60947-7-1
Merev vezető keresztmetszete	0,5 mm² ... 10 mm²
Vezeték-keresztmetszet AWG	20 ... 8 (IEC szerint átszámítva)
Hajlékony vezető keresztmetszete	0,5 mm² ... 6 mm²
Hajlékony vezető keresztmetszete [AWG]	20 ... 10 (IEC szerint átszámítva)
Hajlékony vezeték-keresztmetszet (érvéghüvely szigetelőgallér nélkül)	0,5 mm² ... 6 mm²
Hajlékony vezeték-keresztmetszet (érvéghüvely szigetelőgallérral)	0,5 mm² ... 6 mm²
2 azonos keresztmetszetű merev vezető	0,5 mm² ... 2,5 mm²
2 azonos keresztmetszetű hajlékony vezető	0,5 mm² ... 4 mm²
2 azonos keresztmetszetű hajlékony vezető szigetelőgallér nélküli érvéghüvellyel	0,5 mm² ... 2,5 mm²
2 azonos keresztmetszetű hajlékony vezető szigetelőgalléros TWIN érvéghüvellyel	0,5 mm² ... 4 mm²
Névleges áram	41 A
Maximális terhelőáram	57 A (10 mm²-es keresztmetszetű vezeték esetén)
Névleges feszültség	800 V
Névleges keresztmetszet	6 mm²

Szélesség	8,2 mm
Fedélszélesség	2,2 mm
Magasság	66,5 mm
Mélység NS 32-ön	53 mm
Mélység NS 35/7,5-ön	48 mm
Mélység NS 35/15-ön	55,5 mm

Szín	szürke (RAL 7042)
Éghetőségi osztály az UL 94 szerint	V0
Szigetelőanyag csoport	I
Szigetelőanyag	PA
Statikus szigetelőanyaghasználat hidegben	-60 °C
Szigetelőanyag relatív hőmérséklet-indexe (DIN EN 60216-1 (VDE 0304-21))	130 °C
Szigetelőanyag relatív hőmérséklet-indexe (Elec., UL 746 B)	130 °C
Sínhez kötött járművek tűzvédelme (DIN EN 45545-2) R22	HL 1 - HL 3
Sínhez kötött járművek tűzvédelme (DIN EN 45545-2) R23	HL 1 - HL 3
Sínhez kötött járművek tűzvédelme (DIN EN 45545-2) R24	HL 1 - HL 3
Sínhez kötött járművek tűzvédelme (DIN EN 45545-2) R26	HL 1 - HL 3
Kalorimetrikus hőleadás NFPA 130 (ASTM E 1354)	28 MJ/kg
Felületi éghetőség NFPA 130 (ASTM E 162)	megfelelt
Specifikus optikai füstgázsűrűség NFPA 130 (ASTM E 662)	megfelelt
Füstgáztoxicitás NFPA 130 (SMP 800C)	megfelelt

Lökőfeszültség-vizsgálat
Eredmény	A vizsgálaton megfelelt
Melegedésvizsgálat
Melegedésvizsgálatra vonatkozó követelmény	Hőmérséklet-emelkedés ≤ 45 K
Eredmény	A vizsgálaton megfelelt
Rövid idejű áramállóság 6 mm²	0,72 kA
Eredmény	A vizsgálaton megfelelt
Üzemi gyakoriságú átütési ellenállás
Vizsgálófeszültség előírt értéke	2 kV
Eredmény	A vizsgálaton megfelelt

Mechanikai adatok
Nyitott oldalfal	Igen

Mechanikai szilárdság
Eredmény	A vizsgálaton megfelelt
Rögzítés a tartón
Hordozósín/Befestigungsauflage	NS 32/NS 35
Eredmény	A vizsgálaton megfelelt
Vezetéksérülés és -lazulás vizsgálata
Forgási sebesség	10 ford/perc
Fordulat	135
Vezeték-keresztmetszet/súly	0,5 mm² / 0,3 kg
	6 mm² / 1,4 kg
	10 mm² / 2 kg
Eredmény	A vizsgálaton megfelelt

Tűláng-vizsgálat
Hatástartam	30 s
Eredmény	A vizsgálaton megfelelt
Rezgés / szélessávú zajok
Vizsgálati specifikáció	DIN EN 50155 (VDE 0115-200):2018-05
Spektrum	2-es kategóriájú élettartam vizsgálat, forgóállványon
Frekvencia	f₁ = 5 Hz f₂-ig = 250 Hz
ASD szint	6,12 (m/s²)²/Hz
Gyorsulás	3,12g
Vizsgálati időtartam tengelyenként	5 h
Vizsgálati irányok	X-, Y- és Z-tengely
Lökés
Lökésforma	Félszínusz
Gyorsulás	30g
Lökés időtartama	18 ms
Lökések mennyisége irányonként	3
Vizsgálati irányok	X-, Y- és Z-tengely (poz. és neg.)
Környezeti feltételek
Környezeti hõmérséklet (üzemi)	-60 °C ... 110 °C (Üzemi hőmérséklet-tartomány, a saját melegedést is beleértve, max. rövid idejű üzemi hőmérséklet: lásd RTI Elec.)
Környezeti hőmérséklet (tárolás/szállítás)	-25 °C ... 60 °C (rövid ideig (kevesebb mint 24 óra), -60 °C és +70 °C között)
Környezeti hőmérséklet (szerelés)	-5 °C ... 70 °C
Környezeti hőmérséklet (működés)	-5 °C ... 70 °C
Megengedett páratartalom (üzemben)	20 % ... 90 %
Megengedett páratartalom (tárolás/szállítás)	30 % ... 70 %

Szabvány szerinti csatlakozás	IEC 60947-7-1

Szerelési mód	NS 35/7,5
	NS 35/15
	NS 32

Kereskedelmi adatok

Cikkszám	3072801
Csomagolási egység	50 Darab
Minimális rendelési mennyiség	50 Darab
Értékesítési kulcs	BE1233
Termékkulcs	BE1233
Katalógus oldalszáma	521. (C-1-2019) oldal
GTIN	4046356773041
Tömeg/db (csomagolással)	18,749 g
Tömeg/db (csomagolás nélkül)	18,749 g
Vámtarifaszám	85369010
Származási ország	IN

Besorolások

Engedélyek

Approval Specification Data
	Névleges feszültség U_N:	Névleges áram I_N	Keresztmetszet AWG
Felhasználói csoport B
	600 V	30 A	26 - 8
Felhasználói csoport C
	600 V	30 A	26 - 8
Felhasználói csoport F
	800 V	30 A	26 - 8

Environmental product compliance

Kompatibilis termékek

Tartozékok

ECLASS-11.0	27141120
ECLASS-13.0	27250101

EU RoHS
Teljesíti a RoHS-irányelv szerinti követelményeket	Igen
mentességi szabályok, amennyiben ismertek	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Az egyes cikkekre vonatkozó China RoHS nyilatkozattáblázatot az egyes cikkek letöltési részén a "Gyártói nyilatkozat" címszó alatt találja. Az EFUP-E minősítésű cikkek esetében China RoHS nyilatkozattáblázatra nincs szükség és ilyen nincs is kiállítva.
EU REACH SVHC
REACH jelöltanyagokra hivatkozás (CAS-sz.)	Lead (CAS-sz.: 7439-92-1)
SCIP	88eaef8a-35cd-4c13-bdcd-66981e7aceb2
