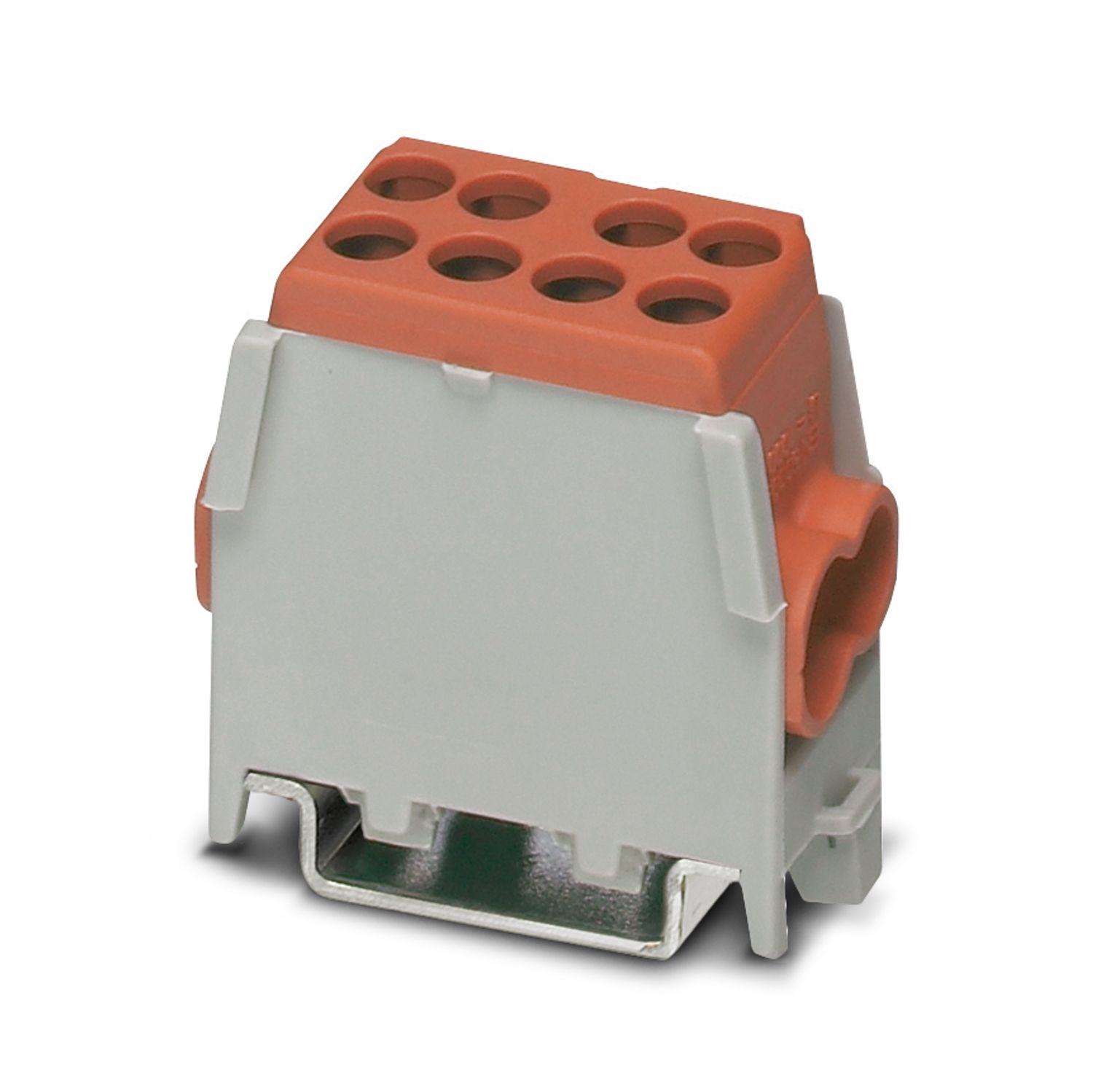

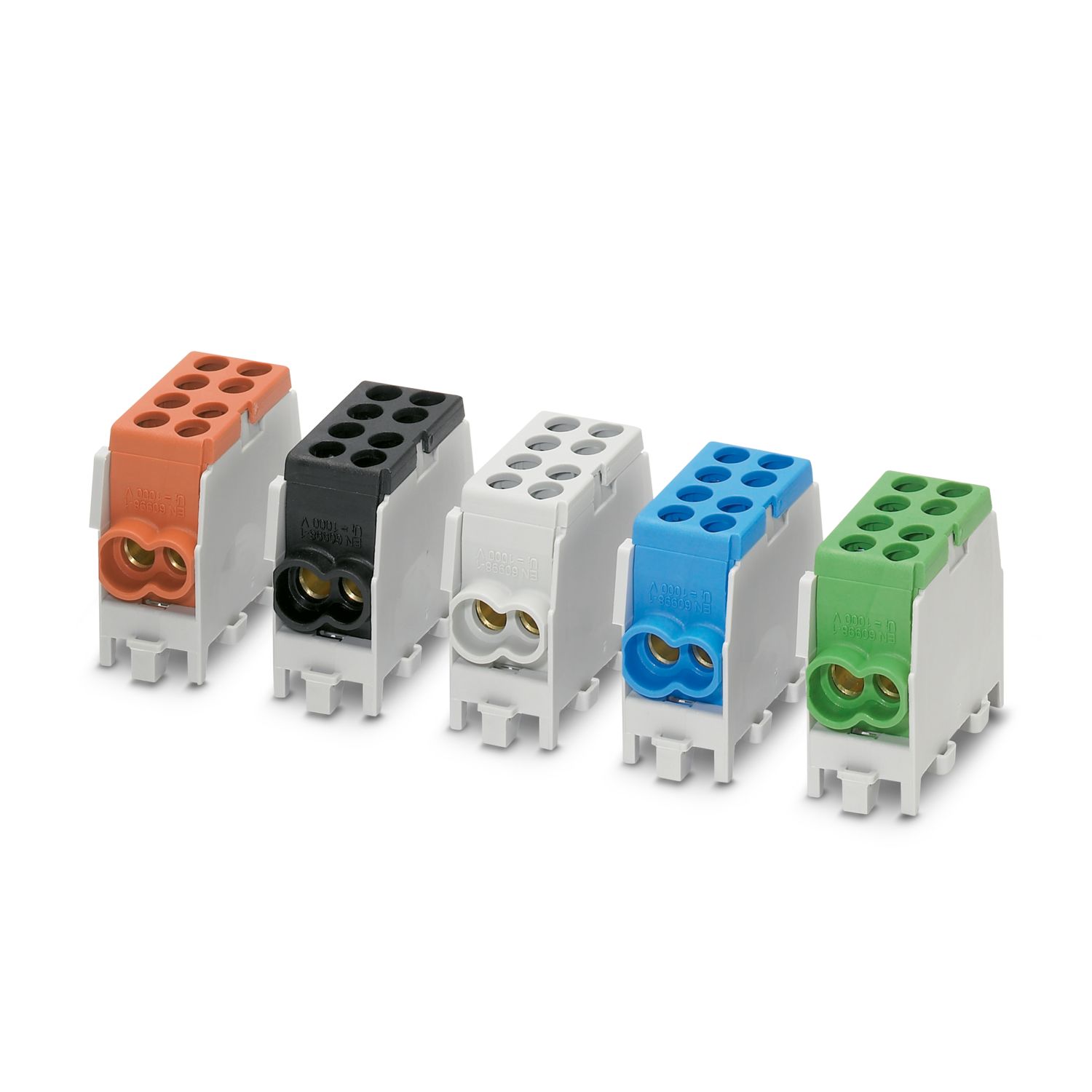

UDB 2X25/16 BN - Fővezetéki leágazó kapocs

3071357

Fővezetéki leágazó kapocs, névleges feszültség: 400 V, névleges áram: 101 A, csatlakozások száma: 4, pólusszám: 1, csatlakozási mód: Csavaros csatlakozás, Méretezési keresztmetszet: 25 mm², 1. szint, keresztmetszet: 1,5 mm² - 25 mm², Csavaros csatlakozás, 2. szint, keresztmetszet: 1,5 mm² - 16 mm², szerelési mód: NS 35/7,5, NS 35/15, szín: barna

Általános adatok	Sorolható max. 3 kapocsblokkig
Általános adatok
Megjegyzés	Az összes csatlakoztatott vezető összegárama nem haladhatja meg a maximális terhelőáramot.

Terméktípus	Átvezető sorkapocs
Termékcsalád	UDB
Pólusszám	1

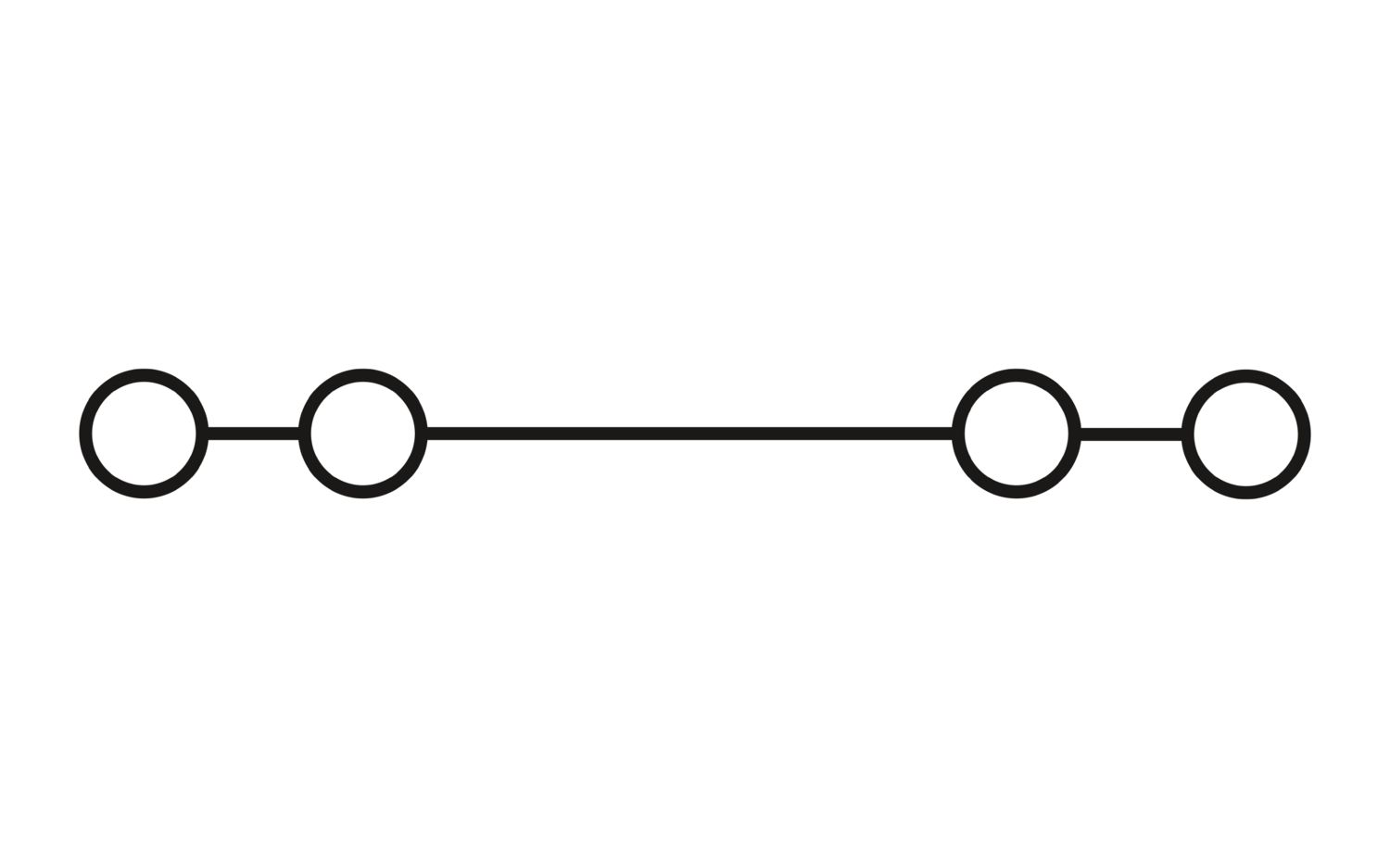

Csatlakozások száma	4
Sorok száma	1
Potenciálok	1
Szigetelési tulajdonságok
Túlfeszültség-kategória	III
Szennyeződési fok	3

Méretezési átültési szilárdság	8 kV
Maximális veszteségi teljesítmény névleges körülmények közt	3,26 W

Csatlakozások száma emeletenként	4
Névleges keresztmetszet	25 mm²
1. szint
Csavarmenet	M5/M6
Meghúzási nyomaték	2,2 ... 2,5 Nm
Csupaszolási hossz	16 mm
Szabvány szerinti csatlakozás	IEC 60998-1
Merev vezető keresztmetszete	1,5 mm² ... 25 mm²
Vezeték-keresztmetszet AWG	14 ... 4 (IEC szerint átszámítva)
Hajlékony vezető keresztmetszete	10 mm² ... 16 mm²
Hajlékony vezető keresztmetszete [AWG]	6 ... 6 (IEC szerint átszámítva)
Hajlékony vezeték-keresztmetszet (érvéghüvely szigetelőgallér nélkül)	1,5 mm² ... 16 mm²
Hajlékony vezeték-keresztmetszet (érvéghüvely szigetelőgallérral)	1,5 mm² ... 10 mm²
Névleges áram	101 A
Maximális terhelőáram	101 A
Névleges feszültség	400 V (max 1000 V)
Megjegyzés	Sodrott erek esetén érvéghüvely használata ajánlott
Névleges keresztmetszet	25 mm²
2. szint
Meghúzási nyomaték	1,7 ... 2 Nm
Csupaszolási hossz	16 mm
Szabvány szerinti csatlakozás	IEC 60998-1
Merev vezető keresztmetszete	1,5 mm² ... 16 mm²
Hajlékony vezeték-keresztmetszet (érvéghüvely szigetelőgallér nélkül)	1,5 mm² ... 10 mm²
Hajlékony vezeték-keresztmetszet (érvéghüvely szigetelőgallérral)	1,5 mm² ... 6 mm²

Szélesség	23 mm
Magasság	46 mm
Mélység NS 35/7,5-ön	42 mm
Mélység NS 35/15-ön	49,5 mm

Szín	barna (RAL 8028)
Éghetőségi osztály az UL 94 szerint	V0
Szigetelőanyag csoport	I
Szigetelőanyag	PA

Lökőfeszültség-vizsgálat
Eredmény	A vizsgálaton megfelelt
Melegedésvizsgálat
Melegedésvizsgálatra vonatkozó követelmény	Hőmérséklet-emelkedés ≤ 45 K
Eredmény	A vizsgálaton megfelelt
Rövid idejű áramállóság 25 mm²	3 kA
Eredmény	A vizsgálaton megfelelt
Üzemi gyakoriságú átütési ellenállás
Vizsgálófeszültség előírt értéke	1,89 kV
Eredmény	A vizsgálaton megfelelt

Mechanikai adatok
Nyitott oldalfal	Nem

Mechanikai szilárdság
Eredmény	A vizsgálaton megfelelt
Rögzítés a tartón
Hordozósín/Befestigungsauflage	NS 32/NS 35
Eredmény	A vizsgálaton megfelelt
Vezetéksérülés és -lazulás vizsgálata
Forgási sebesség	10 (+/- 2) ford./perc
Fordulat	135
Vezeték-keresztmetszet/súly	1,5 mm² / 0,4 kg
	16 mm² / 2,9 kg
	25 mm² / 4,5 kg
Eredmény	A vizsgálaton megfelelt

Tűláng-vizsgálat
Hatástartam	30 s
Eredmény	A vizsgálaton megfelelt
Rezgés / szélessávú zajok
Vizsgálati specifikáció	DIN EN 50155 (VDE 0115-200):2018-05
Spektrum	2-es kategóriájú élettartam vizsgálat, forgóállványon
Frekvencia	f₁ = 5 Hz f₂-ig = 250 Hz
ASD szint	6,12 (m/s²)²/Hz
Gyorsulás	3,12g
Vizsgálati időtartam tengelyenként	5 h
Vizsgálati irányok	X-, Y- és Z-tengely
Eredmény	A vizsgálaton megfelelt
Lökés
Lökésforma	Félszínusz
Gyorsulás	5g
Lökés időtartama	30 ms
Lökések mennyisége irányonként	3
Vizsgálati irányok	X-, Y- és Z-tengely (poz. és neg.)
Eredmény	A vizsgálaton megfelelt
Környezeti feltételek
Környezeti hõmérséklet (üzemi)	-60 °C ... 110 °C (Üzemi hőmérséklet-tartomány, a saját melegedést is beleértve, max. rövid idejű üzemi hőmérséklet: lásd RTI Elec.)
Környezeti hőmérséklet (tárolás/szállítás)	-25 °C ... 60 °C (rövid ideig (kevesebb mint 24 óra), -60 °C és +70 °C között)
Környezeti hőmérséklet (szerelés)	-5 °C ... 70 °C
Környezeti hőmérséklet (működés)	-5 °C ... 70 °C
Megengedett páratartalom (üzemben)	20 % ... 90 %
Megengedett páratartalom (tárolás/szállítás)	30 % ... 70 %

Szabvány szerinti csatlakozás	IEC 60998-1
	IEC 60998-1

Szerelési mód	NS 35/7,5
	NS 35/15

Cikkszám	3071357
Csomagolási egység	5 Darab
Minimális rendelési mennyiség	5 Darab
Értékesítési kulcs	BE1213
Termékkulcs	BE1213
Katalógus oldalszáma	580. (C-1-2019) oldal
GTIN	4046356736022
Tömeg/db (csomagolással)	50,6 g
Tömeg/db (csomagolás nélkül)	50,6 g
Vámtarifaszám	85369010
Származási ország	DE

Kompatibilis termékek

Tartozékok

Az Ön előnyei

A leágazókapocs a főellátó vezetékek egyszerű feszültségleágazására alkalmas

Megfelelnek a DIN VDE 0603-2 / EN 60998-1 szabványnak

EU RoHS
Teljesíti a RoHS-irányelv szerinti követelményeket	Igen (Nincsenek mentességi szabályok)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Nincsenek a határértékek feletti veszélyes anyagok
EU REACH SVHC
REACH jelöltanyagokra hivatkozás (CAS-sz.)	Nem tartalmaz 0,1%-nál nagyobb tömegszázalékban anyagokat
