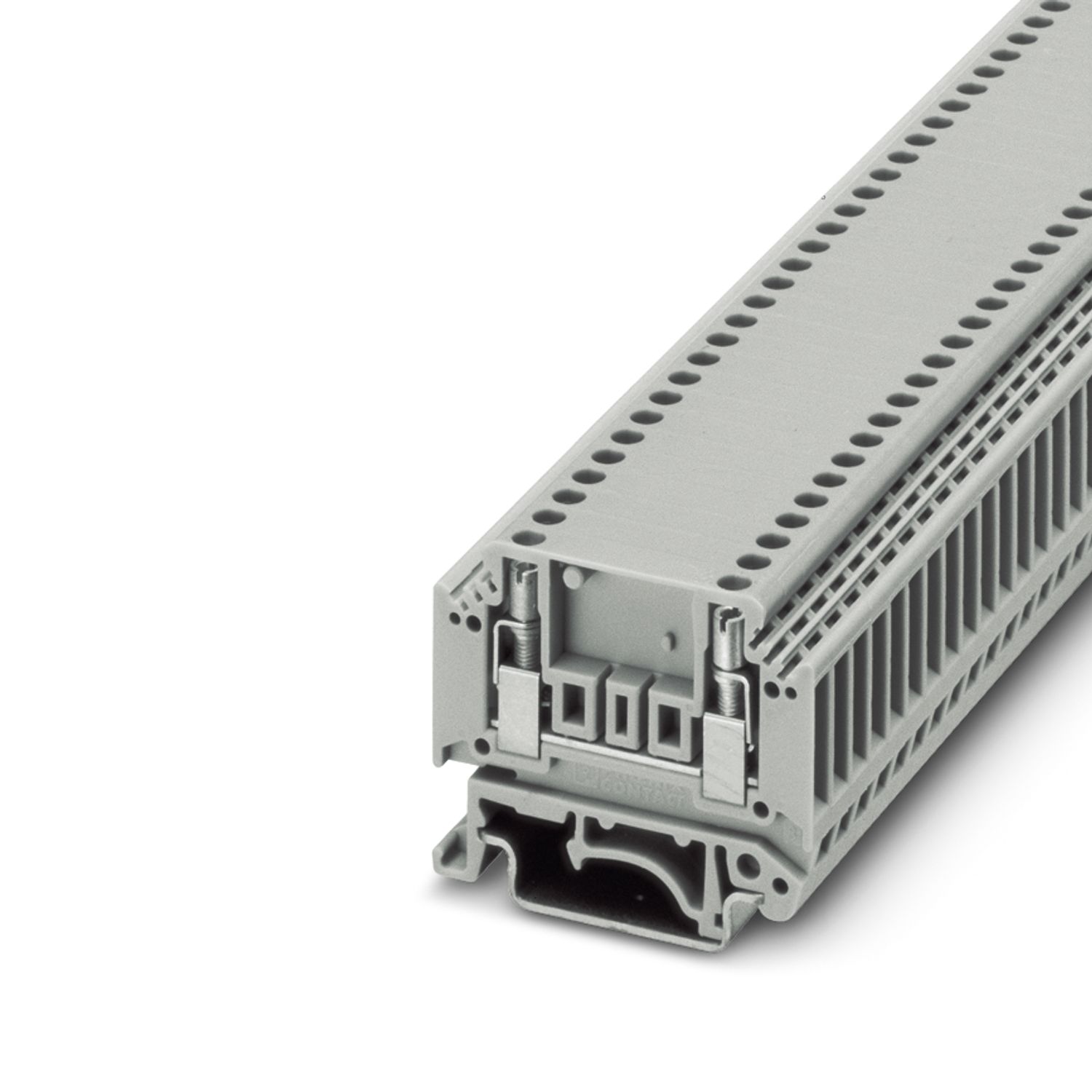

MTKD-P/P - Átvezető sorkapocs

3100020

Átvezető sorkapocs, vizsgálóaljzat csavarokkal, vizsgálódugaszok befogadására, névleges feszültség: 400 V, névleges áram: 16 A, csatlakozások száma: 2, csatlakozási mód: Csavaros csatlakozás, Méretezési keresztmetszet: 2,5 mm², 1. szint, keresztmetszet: 0,2 mm² - 4 mm², szerelési mód: NS 35/7,5, NS 35/15, NS 32, szín: szürke

Termékrészletek

Terméktípus	Átvezető sorkapocs
Termékcsalád	MTK
Csatlakozások száma	2
Sorok száma	1
Potenciálok	1
Szigetelési tulajdonságok
Túlfeszültség-kategória	III
Szennyeződési fok	3

Méretezési átültési szilárdság	6 kV
Maximális veszteségi teljesítmény névleges körülmények közt	0,77 W

Csatlakozások száma emeletenként	2
Névleges keresztmetszet	2,5 mm²
1. szint
Csavarmenet	M3
Meghúzási nyomaték	0,5 ... 0,6 Nm
Csupaszolási hossz	7 mm
Idomszer	A3
Szabvány szerinti csatlakozás	IEC 60947-7-1
Merev vezető keresztmetszete	0,2 mm² ... 4 mm²
Vezeték-keresztmetszet AWG	24 ... 12 (IEC szerint átszámítva)
Hajlékony vezető keresztmetszete	0,2 mm² ... 2,5 mm²
Hajlékony vezető keresztmetszete [AWG]	24 ... 14 (IEC szerint átszámítva)
Hajlékony vezeték-keresztmetszet (érvéghüvely szigetelőgallér nélkül)	0,25 mm² ... 2,5 mm²
Hajlékony vezeték-keresztmetszet (érvéghüvely szigetelőgallérral)	0,25 mm² ... 1,5 mm²
Keresztmetszet tömör behelyezhető átkötőhíddal	4 mm²
Keresztmetszet hajlékony behelyezhető átkötőhíddal	2,5 mm²
2 azonos keresztmetszetű merev vezető	0,2 mm² ... 1,5 mm²
2 azonos keresztmetszetű hajlékony vezető	0,2 mm² ... 1,5 mm²
2 azonos keresztmetszetű hajlékony vezető szigetelőgallér nélküli érvéghüvellyel	0,25 mm² ... 1,5 mm²
2 azonos keresztmetszetű hajlékony vezető szigetelőgalléros TWIN érvéghüvellyel	0,5 mm² ... 1,5 mm²
Névleges áram	16 A
Maximális terhelőáram	16 A (4 mm²-es vezeték-keresztmetszet esetén)
Névleges feszültség	400 V
Névleges keresztmetszet	2,5 mm²

Szélesség	5,2 mm
Fedélszélesség	1 mm
Magasság	46,2 mm
Mélység NS 32-ön	44,9 mm
Mélység NS 35/7,5-ön	39,9 mm
Mélység NS 35/15-ön	47,4 mm

Szín	szürke (RAL 7042)
Éghetőségi osztály az UL 94 szerint	V0
Szigetelőanyag csoport	I
Szigetelőanyag	PA
Statikus szigetelőanyaghasználat hidegben	-60 °C
Szigetelőanyag relatív hőmérséklet-indexe (DIN EN 60216-1 (VDE 0304-21))	130 °C
Szigetelőanyag relatív hőmérséklet-indexe (Elec., UL 746 B)	130 °C
Sínhez kötött járművek tűzvédelme (DIN EN 45545-2) R22	HL 1 - HL 3
Sínhez kötött járművek tűzvédelme (DIN EN 45545-2) R23	HL 1 - HL 3
Sínhez kötött járművek tűzvédelme (DIN EN 45545-2) R24	HL 1 - HL 3
Sínhez kötött járművek tűzvédelme (DIN EN 45545-2) R26	HL 1 - HL 3
Kalorimetrikus hőleadás NFPA 130 (ASTM E 1354)	28 MJ/kg
Felületi éghetőség NFPA 130 (ASTM E 162)	megfelelt
Specifikus optikai füstgázsűrűség NFPA 130 (ASTM E 662)	megfelelt
Füstgáztoxicitás NFPA 130 (SMP 800C)	megfelelt

Mechanikai adatok
Nyitott oldalfal	Igen

Környezeti feltételek
Környezeti hõmérséklet (üzemi)	-60 °C ... 110 °C (Üzemi hőmérséklet-tartomány, a saját melegedést is beleértve, max. rövid idejű üzemi hőmérséklet: lásd RTI Elec.)
Környezeti hőmérséklet (tárolás/szállítás)	-25 °C ... 60 °C (rövid ideig (kevesebb mint 24 óra), -60 °C és +70 °C között)
Környezeti hőmérséklet (szerelés)	-5 °C ... 70 °C
Környezeti hőmérséklet (működés)	-5 °C ... 70 °C
Megengedett páratartalom (üzemben)	20 % ... 90 %
Megengedett páratartalom (tárolás/szállítás)	30 % ... 70 %

Szabvány szerinti csatlakozás	IEC 60947-7-1

Szerelési mód	NS 35/7,5
	NS 35/15
	NS 32

Kereskedelmi adatok

Cikkszám	3100020
Csomagolási egység	50 Darab
Minimális rendelési mennyiség	1 Darab
Értékesítési kulcs	BE1231
Termékkulcs	BE1231
Katalógus oldalszáma	513. (C-1-2019) oldal
GTIN	4017918092443
Tömeg/db (csomagolással)	9,1 g
Tömeg/db (csomagolás nélkül)	9,1 g
Vámtarifaszám	85369010
Származási ország	PL

Besorolások

Engedélyek

Approval Specification Data
	Névleges feszültség U_N:	Névleges áram I_N	Keresztmetszet AWG
Felhasználói csoport B
	600 V	20 A	28 - 12
Felhasználói csoport C
	600 V	20 A	28 - 12

Approval Specification Data
	Névleges feszültség U_N:	Névleges áram I_N	Keresztmetszet AWG
Felhasználói csoport B
	250 V	10 A	28 - 12
Felhasználói csoport D
	300 V	10 A	28 - 12

Environmental product compliance

Kompatibilis termékek

Tartozékok

Az Ön előnyei

Magas áramterhelhetőség 16 A-ig

Helytakarékos kialakítás

EU RoHS
Teljesíti a RoHS-irányelv szerinti követelményeket	Igen
mentességi szabályok, amennyiben ismertek	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Az egyes cikkekre vonatkozó China RoHS nyilatkozattáblázatot az egyes cikkek letöltési részén a "Gyártói nyilatkozat" címszó alatt találja. Az EFUP-E minősítésű cikkek esetében China RoHS nyilatkozattáblázatra nincs szükség és ilyen nincs is kiállítva.
EU REACH SVHC
REACH jelöltanyagokra hivatkozás (CAS-sz.)	Lead (CAS-sz.: 7439-92-1)
SCIP	c477a1ee-fb1a-461b-a5e8-8cfbd679d571
