PLC-V8L/FLK14/OUT - Systemtilslutning

2299660

V8-adapter til 8 x PLC-INTERFACE (14 mm), styring: PLC-systemkabling af udgangskort, tilslutning 1: IDC/FLK-stiftdel 1x 14-polet, tilslutning 2: Stiktilslutning (Kan monteres på 8x PLC-INTERFACE-klemmer), tilslutning 3: Skruetilslutning 1x 2-polet, antal kanaler: 8, styrelogik: pluskoblende

Dette produkt kræver flere produkter til drift. Nødvendigt tilbehør

Produktdetaljer

Produkttype	Overgangsmodul
Produktfamilie	PLC-INTERFACE
Poltal	14
Antal kanaler	8
Isoleringsegenskaber: Luft- og krybestrækninger
Isolering	Funktionsisolation
Overspændingskategori	II
Forureningsgrad	2

Driftspændingsområde	18 V DC ... 33,6 V DC
Strøm (pr. gren)	≤ 1 A
Strøm (Spændingsforsyning)	≤ 3 A
Luft- og krybestrækninger
Mærkeisolationsspænding	50 V
Mærkeimpulsholdespænding	0,5 kV (1,2 / 50 μs)
Understøttet styring SIEMENS S7-1500
Passende I/O-kort	6ES7522-1BH00-0AB0
	6ES7522-1BH01-0AB0
	6ES7522-1BL00-0AB0
	6ES7522-1BL01-0AB0
	6ES7522-1BP00-0AA0
Understøttet styring SIEMENS S7-400
Passende I/O-kort	6ES7422-1BL00-0AA0
	6ES7422-1BL00-0AA0
Understøttet styring ALLEN-BRADLEY ControlLogix
Passende I/O-kort	1756-OB32
	1756-OB16E
Understøttet styring ALLEN-BRADLEY PLC 5
Passende I/O-kort	1771 OBN
Understøttet styring ALLEN-BRADLEY SLC 500
Passende I/O-kort	1746 OB 32
Understøttet styring HONEYWELL Experion PKS C200
Passende I/O-kort	TC-ODD 321
Understøttet styring MITSUBISHI MELSEC Q
Passende I/O-kort	QY81P
	QY82P
Understøttet styring SIEMENS S7-300 / ET 200 M
Passende I/O-kort	CPU 313C-2DP
	CPU 314C-2DP
	CPU 314C-2PtP
	6ES7322-1BH01-0AA0
	6ES7322-1BL00-0AA0
	6ES7323-1BH01-0AA0
	6ES7323-1BL00-0AA0
	CPU 313C
	CPU 313C-2PtP
Understøttet styring ABB S800 I/O
Passende I/O-kort	DO810
	DO840
Understøttet styring EMERSON DeltaV
Passende I/O-kort	VE4002S1T1B3
	VE4002S1T2B3
	VE4002S1T2B3 Series 2
	VE4002S1T2B6
Understøttet styring GE-FANUC RX3i
Passende I/O-kort	IC694MDL754
Understøttet styring MITSUBISHI MELSEC L
Passende I/O-kort	LY41PT1P
	LY42PT1P

Tilslutning 1 (kontrolniveau)
Tilslutning iht. standard	IEC 60603-13
Tilslutningstype	IDC/FLK-stiftdel
Antal tilslutninger	1
Poltal	14
Stikcykler	> 50
Deling	2,54 mm
Tilslutning 2 (fieldniveau)
Tilslutningstype	Stiktilslutning
Bemærk	Kan monteres på 8x PLC-INTERFACE-klemmer
Tilslutning 3 (forsyning)
Tilslutningstype	Skruetilslutning
Afisoleringslængde	8 mm
Skruestørrelse	M3
Antal tilslutninger	1
Poltal	2
Ledertværsnit stiv	0,2 mm² ... 4 mm²
Ledertværsnit stiv (2 ledere med samme tværsnit)	0,2 mm² ... 1,5 mm²
Ledertværsnit fleksibelt	0,2 mm² ... 2,5 mm²
	0,25 mm² ... 2,5 mm² (Terminalrør uden kunststofkrave)
	0,25 mm² ... 2,5 mm² (Terminalrør med kunststofkrave)
Ledertværsnit fleksibel (2 ledere med samme tværsnit)	0,2 mm² ... 1,5 mm²
	0,25 mm² ... 0,75 mm² (Terminalrør uden kunststofkrave)
	0,5 mm² ... 1,5 mm² (TWIN-terminalrør med kunststofkrave)
Ledertværsnit AWG	24 ... 12
Tilspændingsmoment	0,5 Nm ... 0,6 Nm
Deling	5 mm

Statusvisning forefindes	ja
Driftspændingsvisning	LED grøn

Mål på vare
Bredde	112,3 mm
Højde	41 mm
Dybde	56,17 mm

Farve	grå (RAL 7042)
Brændbarhedsklasse efter UL 94	V0
Isolationsmateriale kapsling	Polyamid 6.6 grøn

Omgivelser
Kapslingsklasse (Modul)	IP20
Kapslingsklasse (Monteringssted)	≥ IP54
Omgivelsestemperatur (drift)	-40 °C ... 70 °C
Omgivelsestemperatur (lagring/transport)	-40 °C ... 70 °C
Højde	≤ 2000 m

UKCA
Certifikat	UKCA-konform
UL, USA / Canada
Mærkning	Class I, Div. 2, Groups A, B, C, D T4
UL, Canada
Mærkning	Class I, Zone 2, Ex ec IIC Gc T4 X
UL, USA
Mærkning	Class I, Zone 2, AEx ec IIC T4
Skibsgodkendelse
Certifikat	TAE0000196
Skibsbygningsdata
Temperature	D
Humidity	A
Vibration	C
EMC	B
Enclosure	Required protection according to the Rules shall be provided upon installation on board

EMC, elektromagnetisk kompatibilitet (forligelighed):	Konform med EMC-direktiv
Lavspændingsdirektiv	Konform med NS-direktiv

Luft- og krybestrækninger
Standarder	EN IEC 60664-1

Monteringstype	Til påsætning
Monteringsvejledning	kan monteres uden afstand
Indbygningsmåde	vilkårlig

Bemærk til driften	For den tilsigtede brug skal specifikationerne i installationshåndbogen (se Downloads) overholdes. Ved anvendelser eller brug med tredjepartsprodukter skal den pågældende tredjepartsproducents specifikationer, sikkerheds- og advarselsinstruktioner også overholdes.

Varedata

Varenummer	2299660
Pakningsenhed	1 Stk.
Minimum bestillingsmængde	1 Stk.
Salgsnøgle	DK21D1
Produktnøgle	DK21D1
Katalogside	Side 427 (C-5-2019)
GTIN	4017918893163
Vægt pr. stk. (inkl. indpakning)	124,2 g
Vægt pr. stk. (ekskl. indpakning)	122,8 g
Toldtarifnummer	85369010
Oprindelsesland	DE

Klassifikationer

Godkendelser

Approval Specification Data
	Mærkespænding U_N	Mærkestrøm I_N	Tværsnit AWG	Tværsnit mm²
	24 V	1 A

Approval Specification Data
	Mærkespænding U_N	Mærkestrøm I_N	Tværsnit AWG	Tværsnit mm²
	24 V	1 A

Environmental product compliance

Kompatible produkter

Nødvendigt tilbehør

Tilbehør

EU RoHS
Opfylder kravene iht. RoHS-direktivet	Ja
undtagelser hvis kendt	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 En artikelrelateret China RoHS-deklarationstabel kan findes i downloadområdet for den respektive artikel under "Leverandørerklæring". For alle varer med EFUP-E gælder det, at ingen China RoHS-deklarationstabel er udstedt og påkrævet.
EU REACH SVHC
Henvisning til REACH-kandidatstof (CAS-No.)	Hexahydromethylphthalic anhydride (CAS-No.: Ikke relevant)
Henvisning til REACH-kandidatstof (CAS-No.)		Lead (CAS-No.: 7439-92-1)
SCIP	d7a11033-ba32-4e15-a567-c939ad713689

Automatisering

Forbinde

Forsyning, opladning og beskyttelse

Kobling, måling og overvågning

Mærkning, montering og installation

PLC-V8L/FLK14/OUT - Systemtilslutning

2299660

Produktdetaljer

ECLASS

ETIM

UNSPSC

cUL Recognized

UL Recognized

DNV GL

UL Listed

cUL Listed

GL

cUL Listed

UL Listed

Kompatible produkter

Automatisering

Forbinde

Forsyning, opladning og beskyttelse

Kobling, måling og overvågning

Mærkning, montering og installation

PLC-V8L/FLK14/OUT - Systemtilslutning 2299660

Produktdetaljer

ECLASS

ETIM

UNSPSC

Kompatible produkter

PLC-RPT- 24DC/21HC - Relæmodul 2900291

PLC-RSC- 24DC/21HC - Relæmodul 2967620

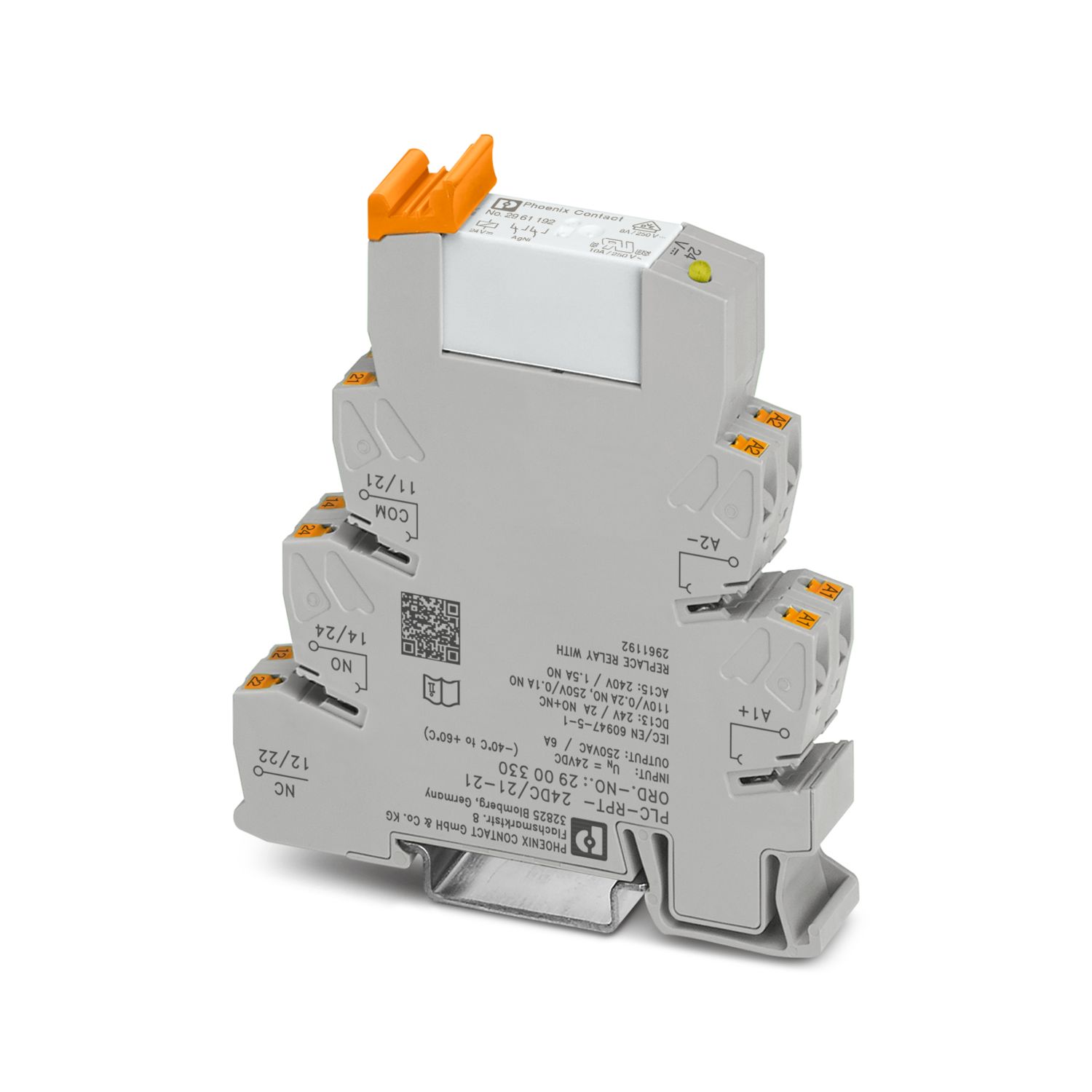

PLC-RPT- 24DC/21-21 - Relæmodul 2900330
