UL Listed
Godkendelses-ID: FILE E 221474| Mærkespænding UN | Mærkestrøm IN | Tværsnit AWG | Tværsnit mm2 | |
|---|---|---|---|---|
| 125 V | 4 A |
cUL Listed
Godkendelses-ID: FILE E 221474| Mærkespænding UN | Mærkestrøm IN | Tværsnit AWG | Tværsnit mm2 | |
|---|---|---|---|---|
| 125 V | 4 A |
SAC-5P-M12MS/ 1,5-PUR/M12FR VW
-
Sensor-/aktuatorkabel
1693966

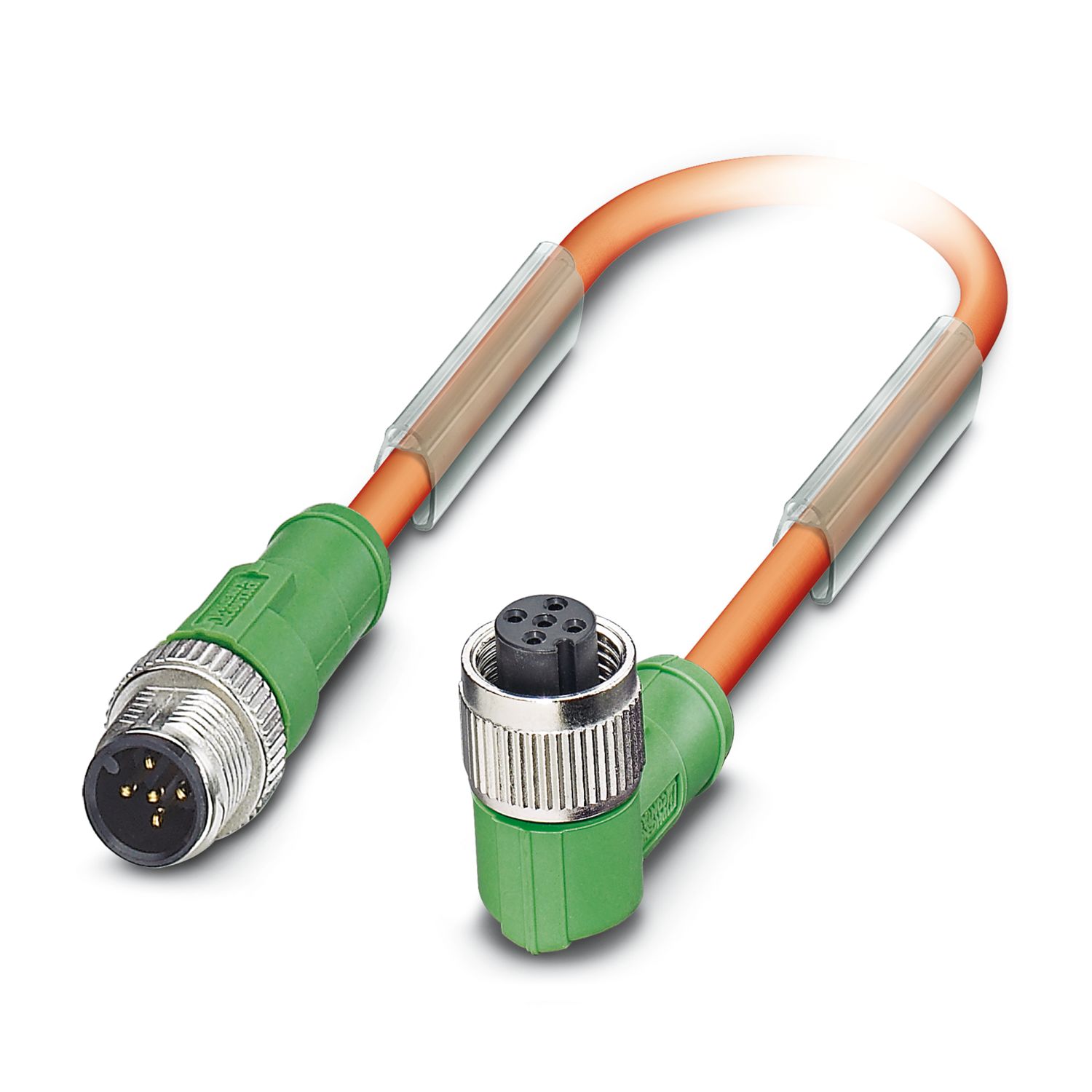

Sensor-/aktuatorkabel, 5-polet, PUR halogenfri, strålefordelt, orange RAL 2003, Stik lige M12, kodning: A, til Bøsning vinklet M12, kodning: A, kabellængde: 1,5 m, Kundespecifik variant
Produktdetaljer
| Produkttype | Sensor-/aktuatorkabel |
| Poltal | 5 |
| Antal kabelafgange | 1 |
| Skærmet | nej |
| Kodning | A |
| Isoleringsegenskaber | |
| Overspændingskategori | II |
| Forureningsgrad | 3 |
| Brændbarhedsklasse efter UL 94 | HB |
| Materiale pakning | NBR |
| Isolationsmateriale | TPU, svært antændelig, selvslukkende |
| Materiale kontakt | CuSn |
| Materiale kontaktoverflade | Ni/Au |
| Materiale kontaktholder | TPU GF |
| Materiale forskruning | Zinkstøbegods, forniklet |
| Driftspænding efter IEC 61076-2-101 | 60 V |
| Isolationsmodstand | ≥ 100 MΩ |
| Mærkespænding UN | 48 V AC |
| 60 V DC | |
| Mærkestrøm IN | 4 A |
| Mekaniske data | |
| Stikcykler | ≥ 100 |
| Statusvisning | nej |
| Statusvisning forefindes | nej |
| Tilslutning 1 | |
| Konstruktion | Stik lige M12 |
| Poltal | 5 |
| Kodningstype | A |
| Tilslutning 2 | |
| Konstruktion | Bøsning vinklet M12 |
| Poltal | 5 |
| Kodningstype | A |
| Ledningslængde | 1,5 m |
| PUR strålefordelt halogenfri orange [150] | |
| Målskitse |
|
| Poltal | 5 |
| Skærmet | nej |
| Kabeltype | PUR strålefordelt halogenfri orange [150] |
| Ledningsopbygning signalledning | 42x 0,10 mm |
| AWG signalledning | 22 |
| Lederopbygning spændingsforsyning | 24x 0,15 mm |
| AWG spændingsforsyning | 20 |
| Ledningstværsnit | 4x 0,34 mm² (Signalledning) |
| 1x 0,5 mm² (PE-tilslutning) | |
| Udvendig kabeldiameter | 5,20 mm ±0,2 mm |
| Materiale yderkappe | PUR |
| Farve udvendig kappe | orange RAL 2003 |
| Materiale leder | Blank Cu-ledning, isoleret |
| Materiale lederisolation | PE |
| Enkeltleder, farve | brun, hvid, blå, sort, grøn-gul |
| Samlet kabelføring | 5 ledere længdesnoet |
| Maks. ledningsmodstand | ≤ 57,5 Ω/km (ved 0,34 mm² ledertværsnit) |
| ≤ 39 Ω/km (ved 0,5 mm² ledertværsnit) | |
| Mærkespænding kabel | 250 V (AC) |
| Prøvespænding | 2000 V (50 Hz, 5 minutter) |
| Minimal bøjningsradius, fast monteret | 20 mm |
| Minimal bøjningsradius, bevægeligt monteret | 30 mm |
| Dynamisk belastningskapacitet (bøjning) | Bøjecyklusser maks.: 5000000, Bøjningsradius: 52 mm, Kørestrækning: 10 m, Kørehastighed: 3 m/s |
| Halogenfrihed | Ledningen er halogenfri |
| Flammemodstandsdygtighed | DIN VDE 0472 T.804, testtype B |
| Anden fasthed | Hydrolyse- og mikrobenbestandig |
| UV-bestandig | |
| Modstandsdygtig over for svejsesprøjt | |
| Særlige egenskaber | Silikonefri |
| Strålefordelt | |
| Omgivelsestemperatur (drift) | -50 °C ... 105 °C (Kabel, fast installation) |
| -40 °C ... 105 °C (Kabel, bevægelig installation) | |
| Omgivelser | |
| Kapslingsklasse | IP65 |
| IP67 | |
| IP68 | |
| Omgivelsestemperatur (drift) (Stik/bøsning ) | -25 °C ... 90 °C (Stik/bøsning) |
| Omgivelsestemperatur (drift) (Kabel, fast installation) | -50 °C ... 105 °C (Kabel, fast installation) |
| Omgivelsestemperatur (drift) (bevægelig oplægning) | -40 °C ... 105 °C (Kabel, bevægelig installation) |
