SAC-5P-M12MS/0,6-140/M12FR B
-
Sensor-/aktuatorkabel
1529085
Sensor-/aktuatorkabel, 5-polet, PUR/PVC, gul, Stik lige M12, kodning: A, til Bøsning vinklet M12, kodning: A, PIN 2+4 brokoblet, kabellængde: 0,6 m
Produktdetaljer
| Produkttype | Sensor-/aktuatorkabel |
| Poltal | 5 |
| Antal kabelafgange | 1 |
| Skærmet | nej |
| Kodning | A |
| Isoleringsegenskaber | |
| Overspændingskategori | II |
| Forureningsgrad | 3 |
| Brændbarhedsklasse efter UL 94 | HB |
| Materiale pakning | NBR |
| Isolationsmateriale | TPU, svært antændelig, selvslukkende |
| Materiale kontakt | CuSn |
| Materiale kontaktoverflade | Ni/Au |
| Materiale kontaktholder | TPU GF |
| Materiale forskruning | Zinkstøbegods, forniklet |
| Isolationsmodstand | ≥ 100 MΩ |
| Mærkespænding UN | 48 V AC |
| 60 V DC | |
| Mærkestrøm IN | 4 A |
| Mekaniske data | |
| Stikcykler | ≥ 100 |
| Statusvisning | nej |
| Statusvisning forefindes | nej |
| Tilslutning 1 | |
| Konstruktion | Stik lige M12 |
| Kodningstype | A |
| Tilslutning 2 | |
| Konstruktion | Bøsning vinklet M12 |
| Kodningstype | A |
| Ledningslængde | 0,6 m |
| PUR/PVC gul [140] | |
| Målskitse |
|
| Ledningsvægt | 50 kg/km |
| UL AWM Style | 20549 |
| Poltal | 5 |
| Skærmet | nej |

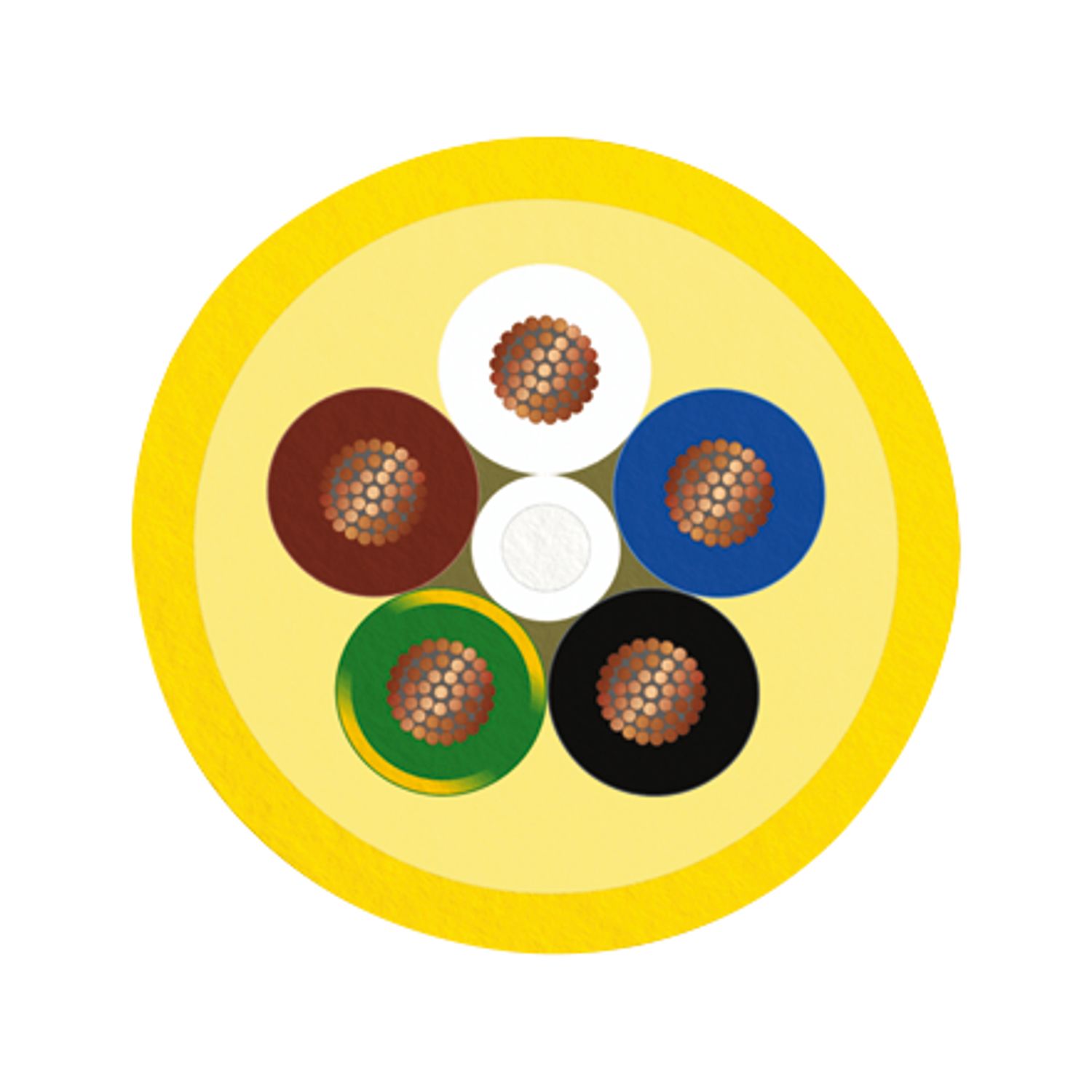

| Kabeltype | PUR/PVC gul [140] |
| Ledningsopbygning signalledning | 42x 0,10 mm |
| AWG signalledning | 22 |
| Ledningstværsnit | 0,34 mm² |
| Lederdiameter inklusive isolering | 1,5 mm ±0,05 mm |
| Udvendig kabeldiameter | 5,90 mm ±0,2 mm |
| Materiale yderkappe | PUR |
| Farve udvendig kappe | gul |
| Materiale leder | Blank Cu-ledning, isoleret |
| Fyldmateriale | PVC |
| Materiale lederisolation | PVC |
| Enkeltleder, farve | brun, hvid, blå, sort, grøn-gul |
| Vægtykkelse isolering | ca. 0,30 mm (Lederisolering) |
| ca. 0,35 mm (Indvendig kappe) | |
| ≥ 0,38 mm (Kabelkappe) | |
| Samlet kabelføring | 5 ledere til fyldmateriale til tråd |
| Maks. ledningsmodstand | maks. 58 Ω/km (ved 20 °C) |
| Isolationsmodstand | ≥ 1 GΩ*km (ved 20 °C) |
| Mærkespænding kabel | ≤ 300 V |
| Prøvespænding | ≥ 3000 V |
| Dynamisk belastningskapacitet (bøjning) | Bøjecyklusser maks.: 2000000, Bøjningsradius: 59 mm, Kørestrækning: 5 m, Kørehastighed: 3 m/s |
| Flammemodstandsdygtighed | I henhold til UL-Style 20549 |
| Omgivelsestemperatur (drift) | -25 °C ... 80 °C (Kabel, fast installation) |
| -5 °C ... 80 °C (Kabel, bevægelig installation) | |
| Omgivelser | |
| Kapslingsklasse | IP65 |
| IP67 | |
| IP68 | |
| Omgivelsestemperatur (drift) | -25 °C ... 90 °C (Stik/bøsning) |
| -25 °C ... 80 °C (Kabel, fast installation) | |
| -5 °C ... 80 °C (Kabel, bevægelig installation) | |
